Земля, эта та которая залужена? А куда остальную фольгу? Или где-то есть соединение, на фото не заметил. И не понял почему панельки вовнутрь, если отверстия под трансы наружу?
Двухтактный УНЧ 6П3С, EL34
- Автор темы admin
Denim
Местный
Да землянной провод залужен. От корпуса заизолирован путем прорезания дорожек. С корпусом соединение в одном месте у вх. разъемов, там где кончается (начинаетсяя) облуживание.
Остальная фольга останется как экран. А что по панелькам не нравится?
Ну и пускай трансы наружу...
Остальная фольга останется как экран. А что по панелькам не нравится?
Ну и пускай трансы наружу...
Wladimir
Местный
Denim
Слава просто подумал что лампы будут внутри ,я и сам так подумал
Слава просто подумал что лампы будут внутри ,я и сам так подумал
Denim
Местный
Да нет лампы и трансы уйдут наружу.... Примерно будут вот так.
слава
Местный
А зачем надо было оставлять открытыми предохранители, с точки зрения электробезопасности? Да ещё в таких гадких с точки зрения надежности контакта держателях? Есть же прекрасная бакелитовая военка.
Гэгэн
Active member
Посмотри внимательно, предохранители под плексовой крышкой.
Это штатное размещение у силовых трансформаторов усилителей УМ-50, ТУ-50М, ТУ-100М, торцы редохранителей можно пропаять, тем более, что за годы эксплуатации с ними ничено не случилось.
Оккама.
слава
Местный
Рассмотрел, действительно запобижныки под крышкой. Но насчет не случилось и качества контактов не согласен. По моим наблюдениям поганые сетевые разъёмы, типа от компа-выключатели-держатели-контакты реле типа Finder, сильно поганят звук. Хотя всё работает. Замена выключателей-держателей-контактов реле на серъёзную военку с драгметаллами радикально улучшило звучание, по крайней мере в моём случае. Сетевой разъём вообще выбросил, запаял напрямую.
А некоторые вообще усилитель включают автоматом на распределительном щитке.
Гэгэн
Active member
Красиво жить не запретишь, плясать с бубнами - тоже. В-)
Даже те, о ком А.Торрес пишет: "Маразм крепчал", не бегают включать
усилитель отдельным автоматом. В-)
Оккама.
Загляни в личку.
Alex Torres
Active member
Да я сам вообще кнопкой на пульте усилитель включаю....
Гэгэн
Active member
Проше Паньство, задаются вопросы о примении ТВЗ-1-6 в РР и его параметрах.
Параметры следующие:
Индуктивность ТВЗ-1-6 2х15Гн.
Индуктивность всей первичной обмотки 55Гн.
Прибор Е7-14, частота измерения 100Гц.
АЧХ ТВЗ-1-6.
Линейна от 17Гц, 20кГц -0,5дБ, 80кГц -3дБ при нагрузке 15 Ом.
Линейна от 17Гц, 20кГц -1,5дБ, 35кГц -3дБ при нагрузке 8 Ом.
Линейна от 17Гц, 20кГц -2дБ, 25кГц -3дБ при нагрузке 4 Ом.
Приборы: Г3-109, В3-55.
Параметры следующие:
Индуктивность ТВЗ-1-6 2х15Гн.
Индуктивность всей первичной обмотки 55Гн.
Прибор Е7-14, частота измерения 100Гц.
АЧХ ТВЗ-1-6.
Линейна от 17Гц, 20кГц -0,5дБ, 80кГц -3дБ при нагрузке 15 Ом.
Линейна от 17Гц, 20кГц -1,5дБ, 35кГц -3дБ при нагрузке 8 Ом.
Линейна от 17Гц, 20кГц -2дБ, 25кГц -3дБ при нагрузке 4 Ом.
Приборы: Г3-109, В3-55.
Карта
Местный
У них жуткий разброс индуктивности, от 12 до 27 Гн первички.
Denim
Местный
Гэгэн.
Вы случаем параметры данного усилителя не снимали, с трансами от Симфонии? И еще какая будет мощность данного усилителя на этих трансах при анодном 300 вольт?
Виноват лампы 6П6С ....
Вы случаем параметры данного усилителя не снимали, с трансами от Симфонии? И еще какая будет мощность данного усилителя на этих трансах при анодном 300 вольт?
Виноват лампы 6П6С ....
Гэгэн
Active member
Разброс индуктивности зависит от железа при прочих равных условиях.
У меня всего два трансформатора ТВЗ-1-6, поэтому, не имею возможности
измерить большее количество.
Можно индуктивность косвенно измерть самостоятельно, включив трансформатор в сеть
и точно измерив напряжение и ток через половину и всю первичную обмотку.
Аттач, программа расчёта, написана В.Юхневичем.
При небольшой индуктивности применять лампы с малым Ri в триодном включении.
(6П18П, 6П33П, 6П43П).
Гэгэн
Active member
M
modest
Местный
6п3с, el34... а можно ли в разных схемах эти лампы заменять на 6550?
у меня усилитель есть на 6550, не работает! (в одном канале вылетела лампочка). У нас 6550 парами не раздобыть. может можно тупо вставить 34-ые елки(подкрутив переменники фиксированного смещения)? Там UL включение режим АВ(720 анодных), 6К анод-анод
у меня усилитель есть на 6550, не работает! (в одном канале вылетела лампочка). У нас 6550 парами не раздобыть. может можно тупо вставить 34-ые елки(подкрутив переменники фиксированного смещения)? Там UL включение режим АВ(720 анодных), 6К анод-анод
Гэгэн
Active member
Можно заменить 6550 на ЕL34, уменьшив ток покоя примерно до 30-25мА
при напряжении 720В, чтобы мощность, рассеивания не превысила мах.
Если думаешь, что "некошерно", вот схема, где напряжение питания
ЕL34 1000В по аноду.
Аттач.
Можно попробовать и 6П3С, но не думаю, что будет "кошерно",
во всяком случае "попытка не пытка".
Настройка:
Сначала напряжение смещения выставить на максимум, потом плавно уменьшать до достижения необходимого тока покоя вых. ламп, после часового прогрева ещё подстроить.
Удачи!
aSSa
Местный

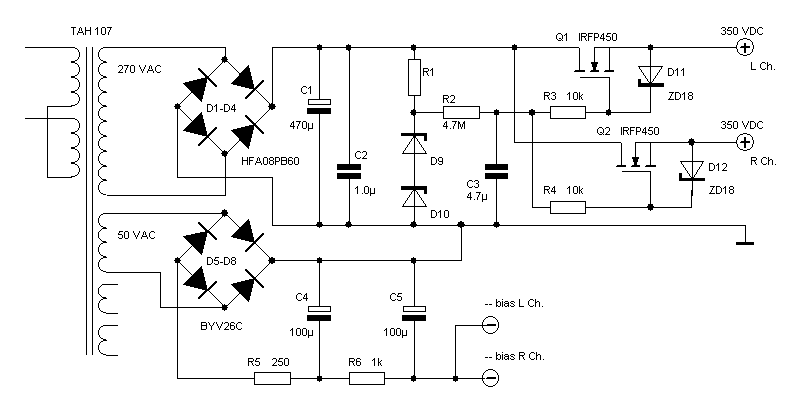

Подскажите, пожалуйста, возможно ли применить, при отсутствии дросселей, вот такой блок питания -
:?
Всё это, как раз, есть под рукой...
Как это скажется на работе усилителя?
Предполагается, так же, что номинал конденсатора C8 (по схеме самого усилителя) будет уменьшен до 100uF.
:?
Всё это, как раз, есть под рукой...
Как это скажется на работе усилителя?
Предполагается, так же, что номинал конденсатора C8 (по схеме самого усилителя) будет уменьшен до 100uF.
TANk
Member
aSSa, В цепи смещения тоже стабилизатор ставить надо. А то при колебаниях напряжения в сети 220 у тебя будет анодное стабильным, а смещение (и ток выходных ламп) будет гулять.
aSSa
Местный
Угу, я это предполагал.
Ток там минимальный, думаю, можно просто стабилитрон (КС556В или КС568В, к примеру) поставить.
Заблуждаюсь?
Ток там минимальный, думаю, можно просто стабилитрон (КС556В или КС568В, к примеру) поставить.
Заблуждаюсь?
Гэгэн
Active member
1.Можно, в этом случае желательно стабилизировать и смещение, можно Д817.
2.Уменьшение С8 нежелательно, впочем собирая для себя, можно сделать как хочется.
