Двухтактный ламповый усилитель на EL34, 6П3С

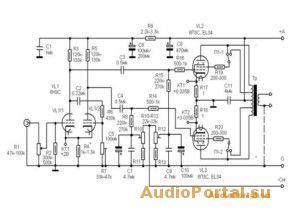

Схема одного из каналов усилителя представлена на рис.1.

^Нажмите для увеличения^

^Нажмите для увеличения^

Входной сигнал поступает через регулятор громкости на сетку левого по схеме триода VL1 типа 6Н9С, снимается с его анода и поступает на управляющую сетку лампы выходного каскада и одновременно через делитель напряжения поступает на сетку правого триода 6Н9С, переворачивается по фазе и поступает на управляющую сетку второй лампы выходного каскада. Данная схема фазоинвертора отличается от других видов фазоинверторов с резистивной нагрузкой большим коэффициентом усиления и лучшим звучанием.

С выхода фазоинвертора сигнал через разделительные конденсаторы и «антизвонные» резисторы, предотвращающие самовозбуждение выходного каскада, поступает на сетки выходных ламп.

Выходной каскад усилителя выполнен с фиксированным смещением. Напряжение смещения подается с отдельной обмотки трансформатора питания через регулируемые делители напряжения.

На выходной трансформатор сигнал поступает с анодов выходных ламп EL34/6П3С, а с него — в нагрузку. Переключателем П1 осуществляется выбор режима работы выходного каскада – ультралинейный либо триодный. Вторая сетка выходной лампы в ультралинейном режиме соединяется с отводом выходного трансформатора, а в триодном режиме – с анодом выходной лампы.

Схема блока питания лампового усилителя представлена на рис.2.

^Нажмите для увеличения^

^Нажмите для увеличения^

Детали. Лампы выходного каскада EL34/6П3С желательно подобрать попарно. Лампы входного каскада 6Н9С также желательно подобрать по минимальному расхождению падения напряжений на анодах триодов.

Разделительные конденсаторы C2-C4 использованы серии К78-2 на 250 вольт. Шунтирующий конденсатор C11 емкостью 4 мкФ — бумажный или пленочный на напряжение 400 В. Остальные шунтирующие конденсаторы — плёночные серии К73-17. Электролитические конденсаторы можно применить фирм “Samsung”, “Rubicon”, «Elna».

Резисторы в цепях анодов и управляющих сеток желательно применить серии ВС, остальные — серии МЛТ, подстроечные резисторы — серии СП. Регулятор громкости — фирмы Alps.

В качестве выходных трансформаторов применены трансформаторы от радиолы «Симфония». Также можно применить и другие выходные трансформаторы, рассчитанные на применение ламп EL34 или 6П3С, например, Hammond 1620.

В качестве силовой трансформатор использован ТАН107. В место него можно использовать другие трансформаторы из серии ТАН или ТС. При выборе трансформатора питания надо руководствоваться тем, что трансформатор должен выдавать переменное напряжение на анодной обмотке 250-270 вольт, при токе не менее 0,3 А для ламп 6П3С и не менее 0,4 А для ламп EL34. Для напряжения смещения обмотка трансформатора должна выдавать переменное напряжение в 40-50 вольт. В случае использования ламп 6П3С накальные обмотки трансформатора должны быть рассчитаны на ток не менее 3 А, а для ламп EL34 — не менее 4 А.

Выпрямители блока питания выполнены на диодах по мостовой схеме. Диоды шунтированы пленочными конденсаторами (на схеме не показаны). Для анодных выпрямителей использованы конденсаторы 10 нФ х 400 В, а для смещения — 1,5 нФ х 160 В.

Дроссели фильтра питания использованы от телевизоров УЛПЦТ. Также можно использовать унифицированные дроссели серии Д.

Настройка усилителя. Настройка усилителя производиться в режиме молчания. При этом вторичную обмотку выходного трансформатора усилителя необходимо нагрузить на активное сопротивление достаточной мощности, близкое к номиналу акустической системы.

Входной каскад настраивается установкой напряжения в контрольной точке КТ1 в 1,8-2 вольта путем подбора номинала резистора R4.

Для выходного каскада путём регулировки напряжения смещения резисторами R10 и R12 на управляющих сетках устанавливается напряжение 0,035-0,04 вольта (в контрольных точках КТ1 и КТ2). Такое падение напряжения на катодных резисторах R17 и R18 соответствует току анода каждой выходной лампы 35-40 мА.

Фазоинверсный каскад по переменному напряжению настраивается установкой одинакового по величине переменного напряжения на анодах входной лампы 6Н9С регулировкой резистором R7 при подаче переменного напряжения около 0,5 В с частотой 3 кГц на сетку левого триода лампы 6Н9С. Для измерения необходим вольтметр с входным сопротивлением не менее 1 мОм.
