Двухтактный УНЧ 6П3С, EL34

[zanskis]

пока недоделанный до конца (нету колпачков и нижней панели),
но играет красиво и главное колонки мои раскачивает,
tannoy mercury f3 89db.
правда разницу тетр-ул неочень заметная.звук чуть-чуть громче.
вроде раза в 3 должен громче быть.
слухом вроде нежалуюсь



[Elacom]

А выходные трансы не маловаты?



[slavyan-t34]

пока недоделанный до конца (нету колпачков и нижней панели),
но играет красиво и главное колонки мои раскачивает,
tannoy mercury f3 89db.
правда разницу тетр-ул неочень заметная.звук чуть-чуть громче.
вроде раза в 3 должен громче быть.
слухом вроде нежалуюсь

на сколько знаю между триодом и ул, разница в 2-3 раза, а между ул-тетрод ну максимум 1.5, оф бутылочка сзади за успешный спуск со стапелей?



[Гэгэн]

но играет красиво и главное колонки мои раскачивает,
tannoy mercury f3 89db.
правда разницу тетр-ул неочень заметная.звук чуть-чуть громче.
вроде раза в 3 должен громче быть.
слухом вроде нежалуюсь.

Не забывай, громкость звука человек различает не линейно, а по логарифму.
Почитай учебник по акустике.

А выходные трансы не маловаты?

Насколько помнится, zanskis применил фирменные.
Если ты о своих:
Железо ОСМ-0,16 - нормально дя РР EL34, можно ОСМ-0,25, но у тебя же его нет...
Исходи из имеющегося.



[Elacom]

Всё понятно, буду из этого и исходить.



[Гэгэн]

Получилось?



[Гэгэн]

Очень неплохо вместо 6П6С\6Ф6С применить 6AV5, я попробовал - понравилась. В-)



[zanskis]

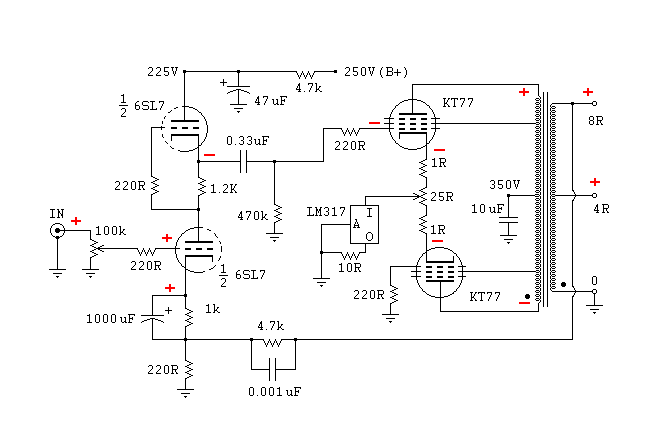

насколько критично плавание тока=напряжения,на катодах 6п7.
с прогревом 10-20 минут,уплывает процентов на 5-20.
с дальнейшим прогревом 1-2 часа опять плавание.
может вообше убрать регулятор и резисторы(измерительные 1 ом)
http://www.audioportal.club/forums/attachment.php?attachmentid=31968&d=1246173318



[Гэгэн]

В общем-то некритично, но если так хочется, катодные резисторы убирать не нужно, после трёх-четырёх часов эксплуатации выставить токи ламп, потом можно подстроечные резисторы заменить постоянными.



[victor1991]

Наверное я неправельно объяснил. Первичка 3240 витков. А расписал на каком витке делается отвод. Т.е. 3240 общее количество витков, 2х1620 и отводы для экранной сетки на 681 витках от центральной точки, даже если быть точным при 43% то на 697 витках.

По моему неправильно выбран коэффициент трансформации, если у вас:

вторичка - 375 витков 0,55 мм. для 8 Ом и 188 витков 0,88 мм. для 16 Ом.

1620/375=4,32; 4,32*4,32*8=149,29 т.е. приведенное сопротивление одного плеча выходного каскада 149 Ом,а надо 3,2 кОм.



[Elacom]

Всё, посчитали с помощью добрых людей. Вторичка получилась 4х152 провод 0,255



[Гэгэн]

Мал диаметр провода вторички.



[sumskoj]

Уважаемый Гэгэн! Как соединять секции первички для получения одинаковых полуобмоток? Планирую мотать по предложенной Вами схеме
2-4-4- ср точка-4-4-2



[Гэгэн]

2-4-4 ср точка 4-4-2, нумерация секций первички 1-2-3-4-5-6
Для выравнивания активного сопротивления и индуктивности полуобмоток
секции первичной обмотки по номерам соединяются так:
1-5-3 ср точка 4-2-6



[sumskoj]

Спасибо!



[palamar]

Уважаемый Анатолий Иосифович! Слышал у знакомого Ваш усилок , очень понравился звук , загорелся и себe склёпать , посему возникло несколько вопросов:
1) Вопрос по напряжению на переходных емкостях. Вы пишите С3,С4 на 250в, а у меня анодное питание 370в , стабилизированное, не пробьет-ли ?
2)Еще, как Вам по звуку К40-У9 ? Они у меня 200в , боюсь их точно пробьет , а гирлянду ставить не очень хочется.
3) Выходные трансы у меня Ш25*70 1-ка 3640 вит. Диаметром 0,35 , 2-ка 108 вит. Диаметром 2*0,9 (4 секции по 54 вит.), R нагрузки 6 ом , R a где-то 6 ком. Получается. Интересует возможно ли поставить по 2 6П3С впаралель? Сетевой 400 ват , думаю потянет.



[Tommy]

3) Выходные трансы у меня Ш25*70 1-ка 3640 вит. Диаметром 0,35 , 2-ка 108 вит. Диаметром 2*0,9 (4 секции по 54 вит.), R нагрузки 6 ом , R a где-то 6 ком. Получается. Интересует возможно ли поставить по 2 6П3С впаралель?

Можно, прокладка 0,3мм



[palamar]

А зачем прокладки ? Я имею ввиду РР "Двухтактный УНЧ 6П3С, EL34" , а трансформатор разделенный щечкой пополам 2*1820 вит. Просто акустика у меня с низкой чуствительностью, хочу получить ватт 12 с усилка.
Да, еще вопрос: Если в драйвере поставить 6Н3П, какой номинал анодных резисторов? Смотрю их очень редко используют, неужели так плохи? И какая, при этом, получится чуствительность уся?



[slavyan-t34]

Смотрю их очень редко используют, неужели так плохи? И какая, при этом, получится чуствительность уся?

Просто можно глянуть ВАХи и все будет понятнее, а используют потому что они есть и надо их куда-то деть. Имхо. Уж лучше 6Н1П-ЕВ или 6Н23П-ЕВ взять, куда лучше, правда по моему скромному опыту у 6Н1П-ЕВ стабильность параметров получше чем у 6Н23П-ЕВ.



[palamar]

slavyan-t34 Спасибо за совет! Учту.
