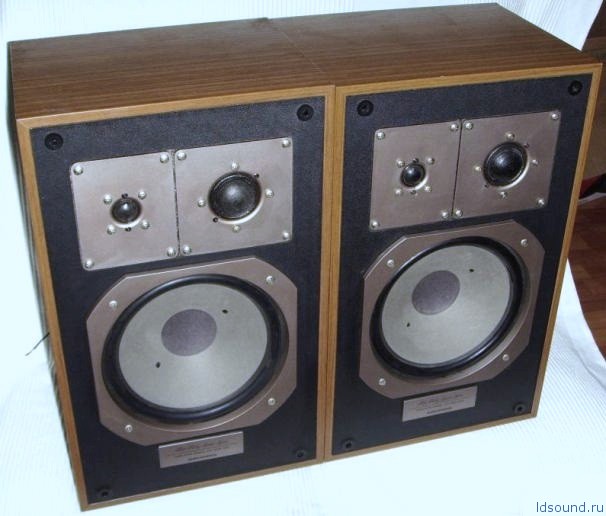

Изготовитель: Германия, 1981-1983 г.
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 31,5 – 25000 Гц
Чувствительность: 90 дБ
Мощность:
номинальная: 50 Вт
максимальная: 100 Вт
Сопротивление: 4 Ом
Используемые динамики:
НЧ: 172 мм по центру подвеса (конус, бумага на резине)
СЧ: 44 мм по центру подвеса (купол, ткань с пропиткой)
ВЧ: 23 мм по центру подвеса (купол, ткань с пропиткой)
Частоты раздела фильтра: 1000 и 3150 Гц
Исполнение: орех, металлик, коричневый
Размер (ВхШхГ): 460х280х250 мм
Вес: 10,5 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

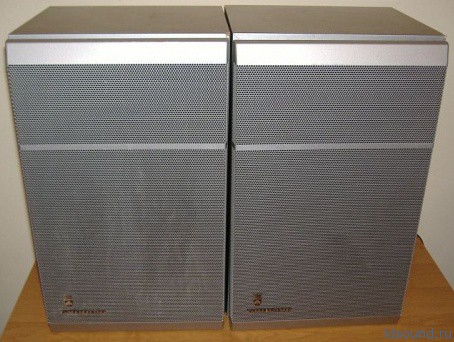

Корпус АС выполнен из мелкозернистого ДСП, очень похожего на МДФ с толщиной всех стен 19 мм. Внешне корпус покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Лицевая панель покрыта таким же шпоном, темного цвета, но имеет другую фактуру. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.
^Нажмите для увеличения^
^Нажмите для увеличения^

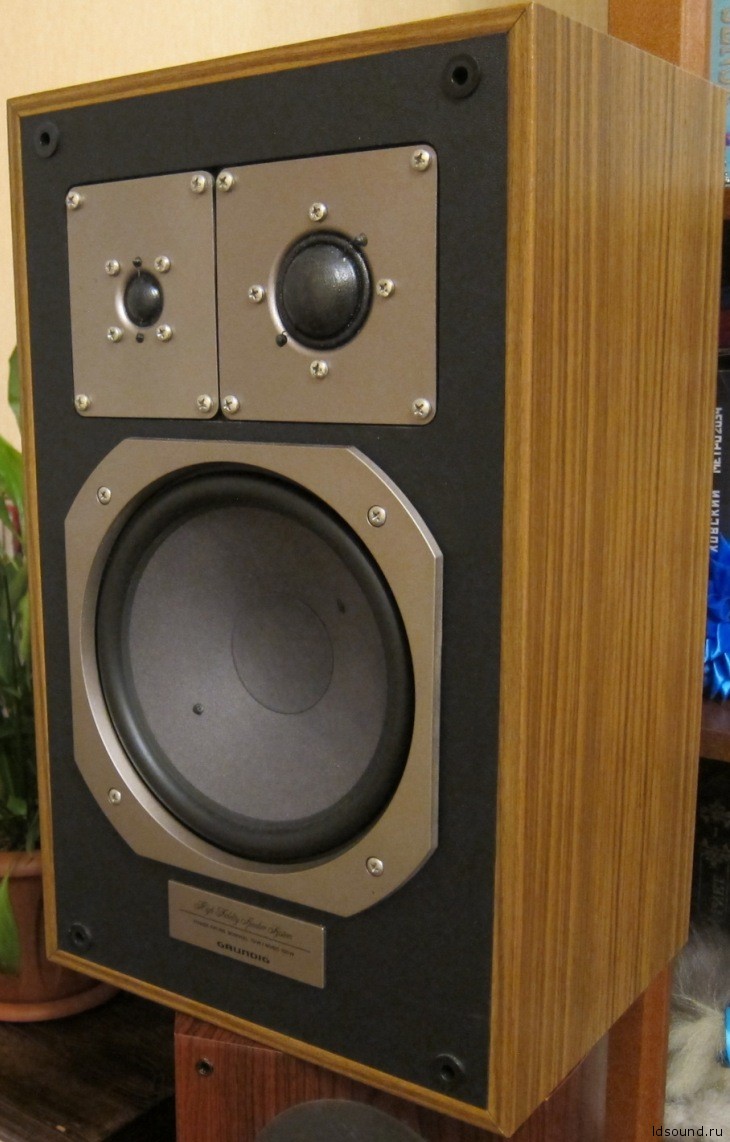

Динамики посажены заподлицо передней панели через пеновый уплотнитель. Все крепится с помощью черненых шурупов. НЧ динамик имеет пластмассовую накладку, которая выступает над панелью. Верхние фланцы СЧ (110х110 мм) и ВЧ (110х90 мм) динамиков пластмассовые, толщиной 5 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла. Так же у НЧ динамика с задней стороны корзина оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы (1 электролитический) и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
^Нажмите для увеличения^
Так же под динамиками на передней панели приклеен шильдик с названием АС. Снаружи на задней стенке имеется бирка с основными техническими характеристиками и названием акустической системы.
