Производитель: Германия, 1975 г.
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 50 – 25000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 35 Вт
Максимальная мощность: 65 Вт
Частоты раздела фильтра: 2000 Гц
Динамики:
НЧ/СЧ: 130 мм (конус, бумага на резине)
ВЧ: 25 мм (купол, пленка)
Размеры (ВхШхГ): 30х17х14 см
Отделка: серый, темно-серый
^Нажмите для увеличения^
Описание:

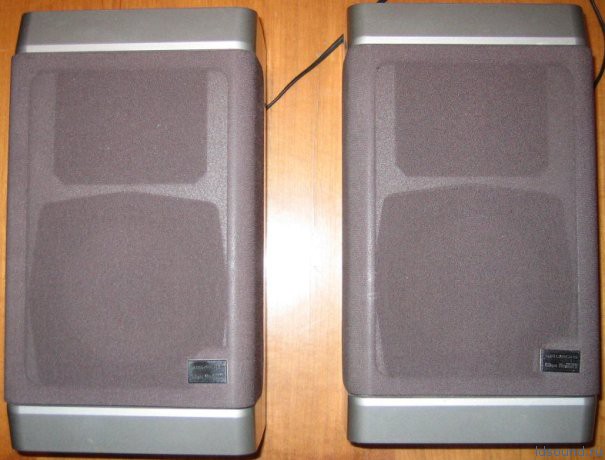

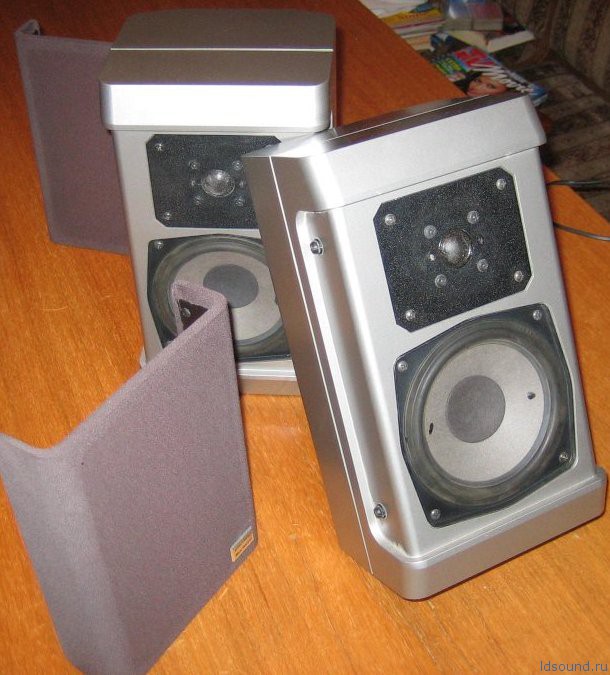

Корпус АС сделан из пластмассы. Внешне корпус полностью покрашен в коричневый, темно-серый или серый цвет. Лицевая панель и немного по бокам утоплены вглубь корпуса. На эти углубления надевается металлическая защитная сетка, которая внешне оклеена тканью. На гриле, внизу, наклеен шильдик производителя.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

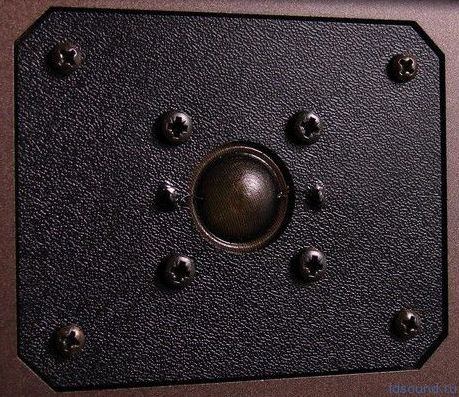

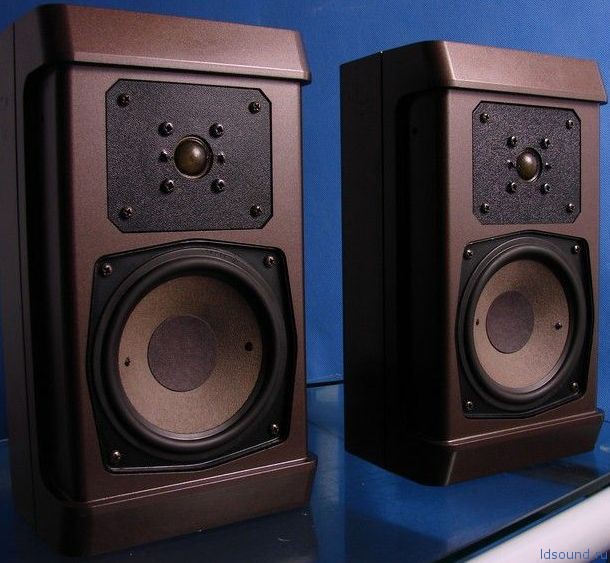

Динамики посажены заподлицо передней панели через пеновые уплотнители. Корзина НЧ/СЧ и верхний фланец ВЧ окрашены в черный цвет. Все крепится с помощью черненых шурупов. Во всех громкоговорителях использованы ферритовые магниты. У НЧ динамика железная рама, которая с задней стороны оклеена плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

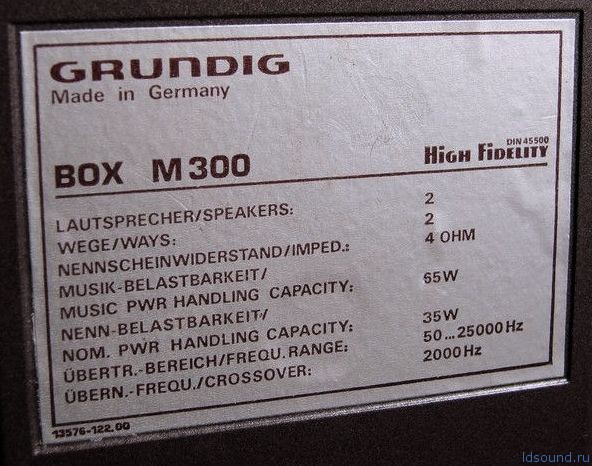

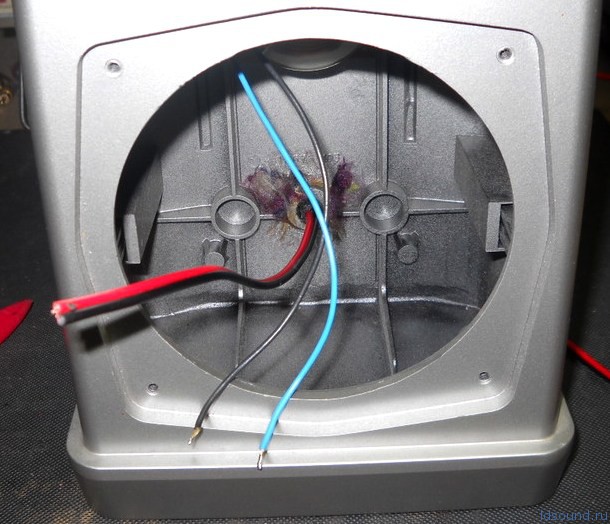

Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен через шнур. На задней панели приклеен шильдик с названием АС и основными техническими характеристиками.
