Производитель: Германия, 1970 г.
^Нажмите для увеличения^
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 50 – 22500 Гц
Сопротивление: 4 Ом
Номинальная мощность: 20 Вт
Максимальная мощность: 30 Вт
Размеры (ВхШхГ): 46x23x21 см
^Нажмите для увеличения^
Описание:

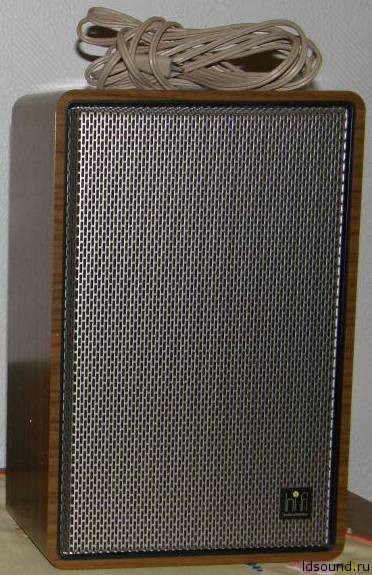

Корпус АС выполнен из мелкозернистого ДСП. Внешне корпус покрыт шпоном и покрашен, либо имитирован под дерево. Лицевая панель немного утоплена вглубь корпуса. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.
^Нажмите для увеличения^

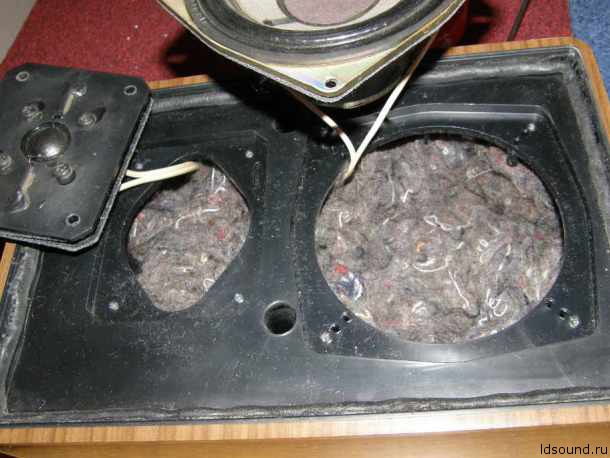

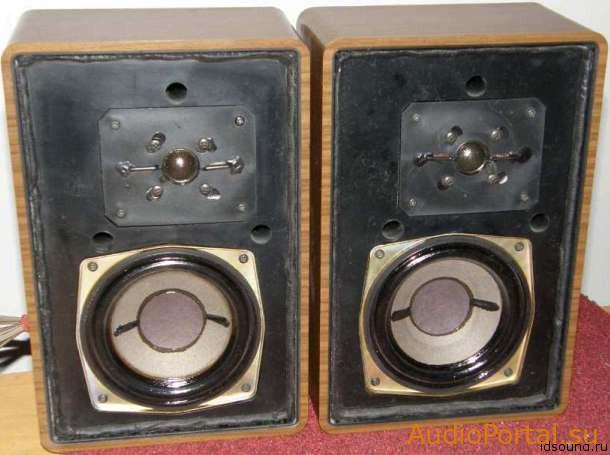

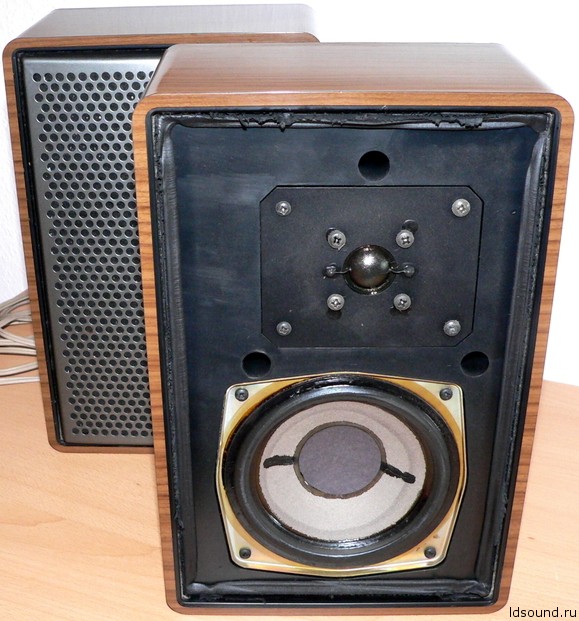

Динамики посажены заподлицо передней панели через пеновые уплотнители. НЧ/СЧ и ВЧ динамики крепятся с помощью шурупов. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из метала, с задней стороны оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^

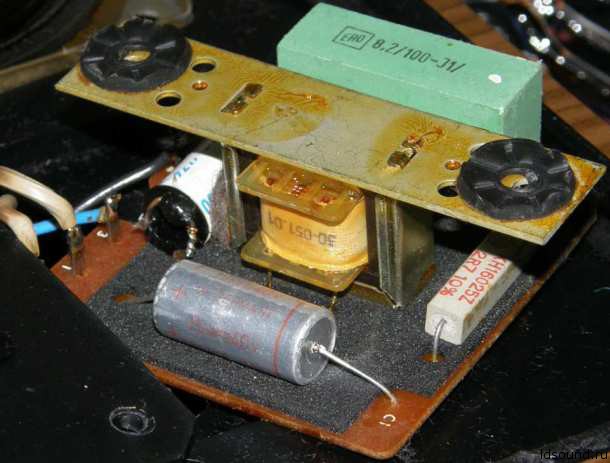

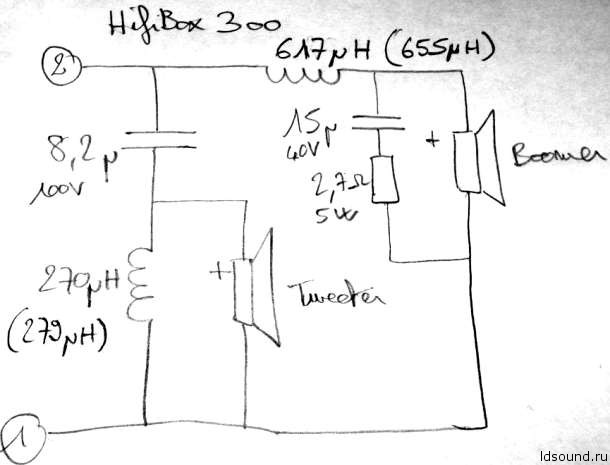

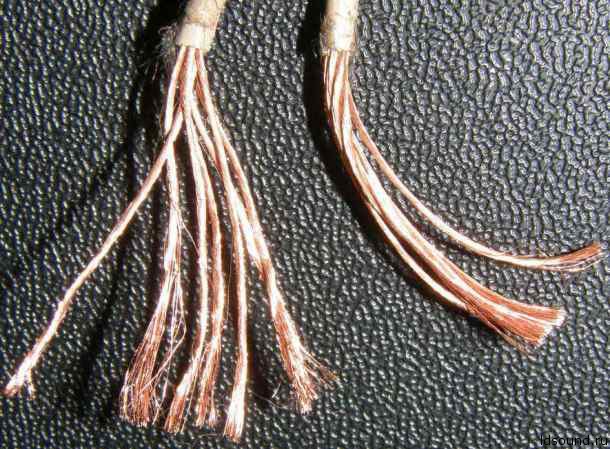

Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения. Провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
^Нажмите для увеличения^
^Нажмите для увеличения^

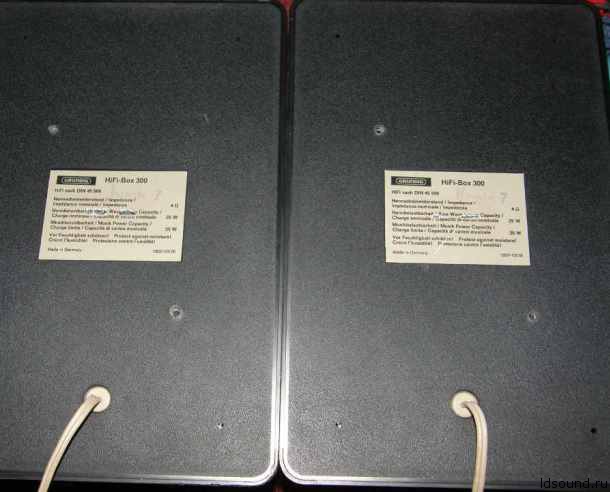

Снаружи на задней стенке имеется бирка с основными техническими характеристиками и названием акустической системы. Под биркой находится выход АС на шнуре. В комплекте прилагался шнур длинной 4 м.
^Нажмите для увеличения^
^Нажмите для увеличения^
