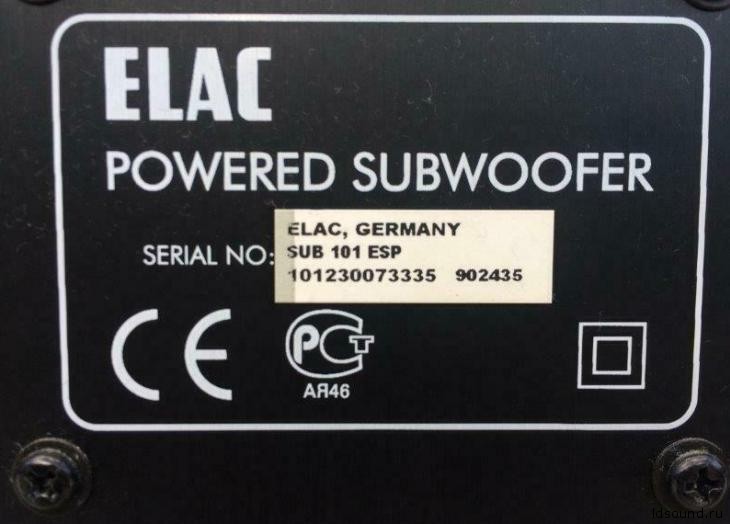

Изготовитель: Германия.
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
Активный сабвуфер с фазоинвертором
Частотный диапазон: 30 – 300 Гц
Изменяемый частотный диапазон: 40 – 180 Гц
Динамик: 200 мм, бумажный конусный на резиновом подвесе
Максимальная мощность встроенного усилителя: 55 Вт/8 Ом
Изменение фазы: 0°/180°
Чувствительность входа: 130 мВ
Энергопотребление в режиме ожидания: 9,5 Вт
Энергопотребление на полной громкости: 150 Вт
Габаритные размеры (ВхШхГ): 420х275х380 мм
Вес: 12,2 кг
^Нажмите для увеличения^
Описание:

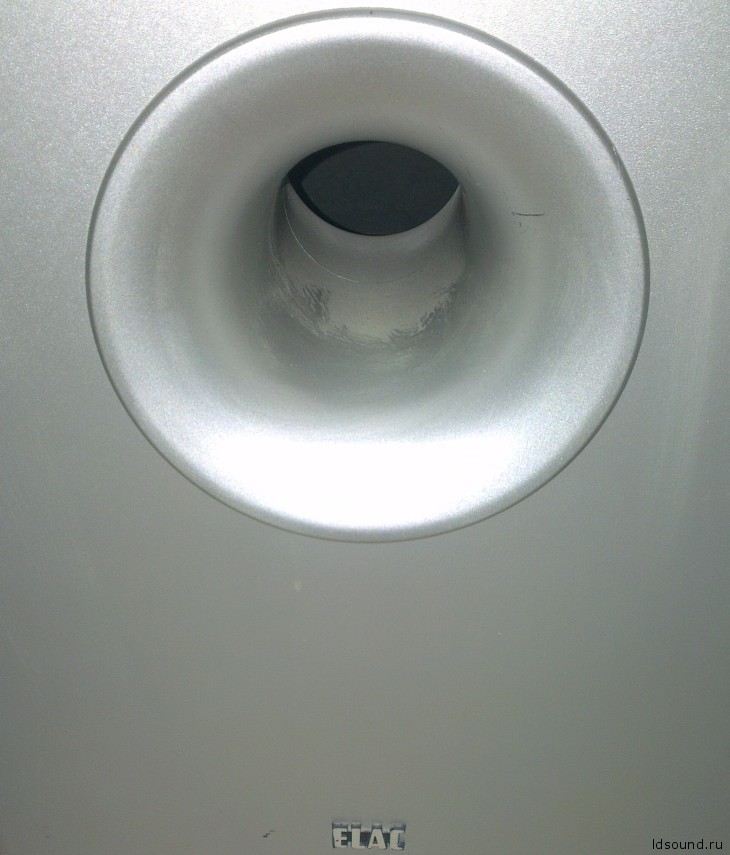

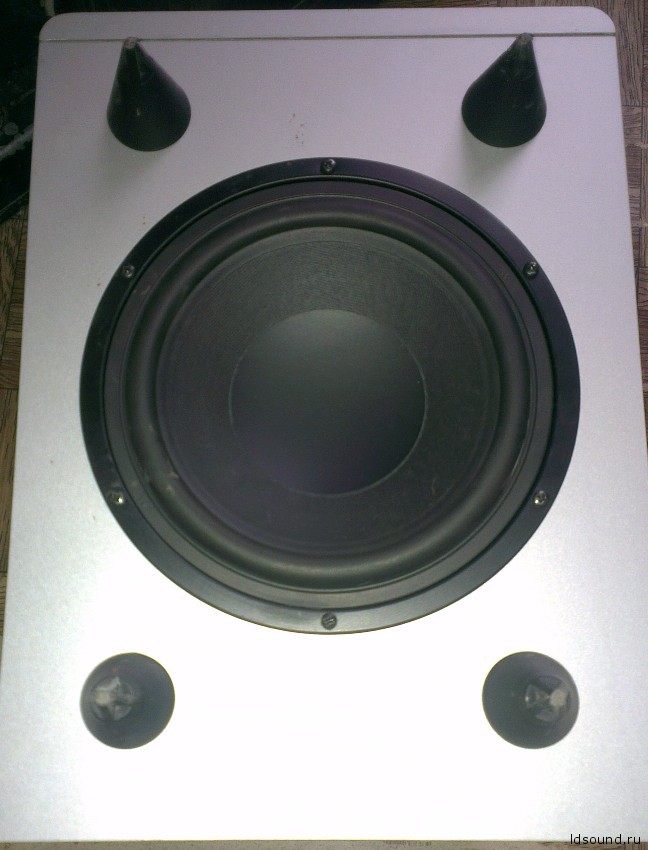

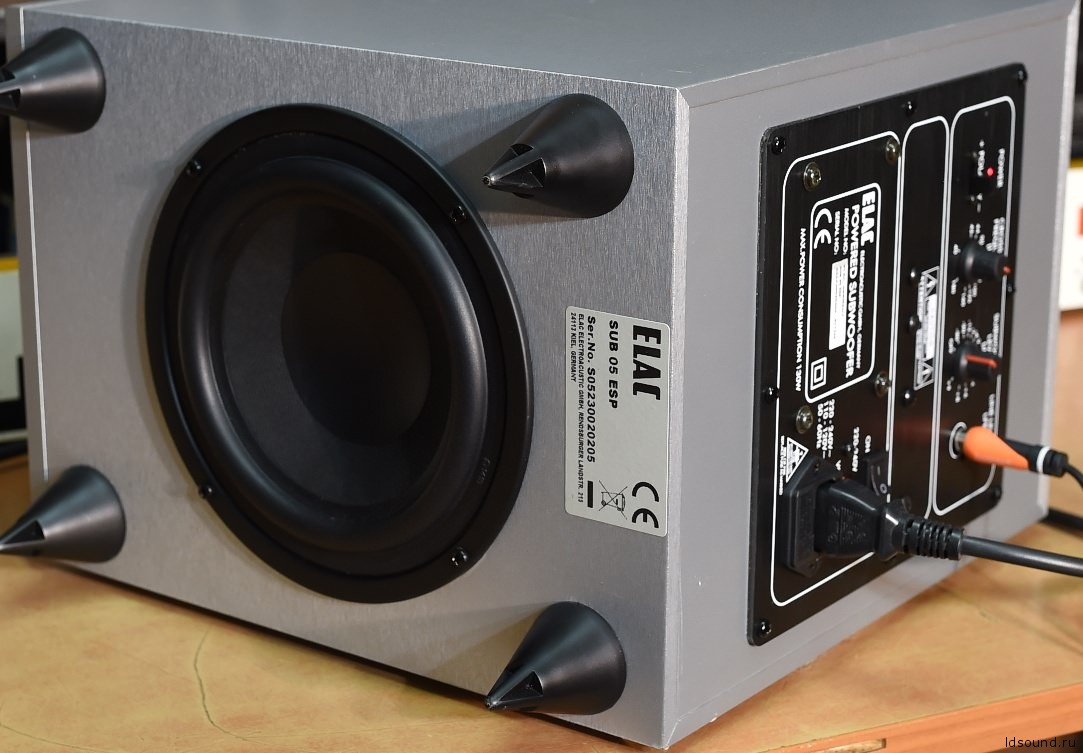

Корпус не разборный, изготовлен из MDF. Внутренний объем заявлен в 39 л, но чистого около 32 л. На лицевой панели находится выход трубы фазоинвертора, изнутри край трубы обрамлен кольцом, а снаружи в виде рупора, что добавляет виртуальную длину. На задней стенке закреплена съемная панель с усилителем и клеммами. Динамик установлен в днище, а сам корпус поднят над полом с помощью пластмассовых конусных ножек.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

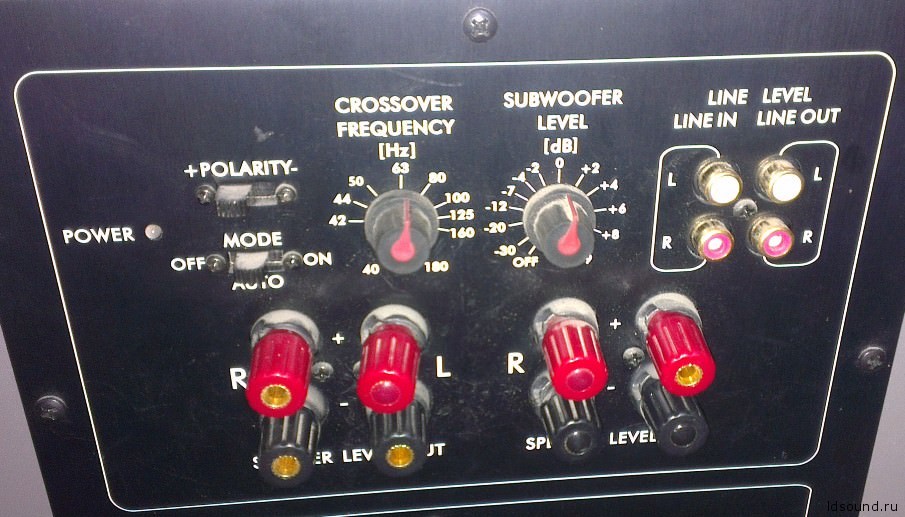

Высокоамплитудный сигнал для сателлитов обрабатывается фильтром с нижней частотой среза 90 Гц (пара электролитических конденсаторов 220 мкФ/100 В). Ручка громкости имеет положение OFF в котором встроенный усилитель отключается. Возможно автоматическое включения сабвуфера при появлении входного сигнала и отключения после 15 минут без входного сигнала.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

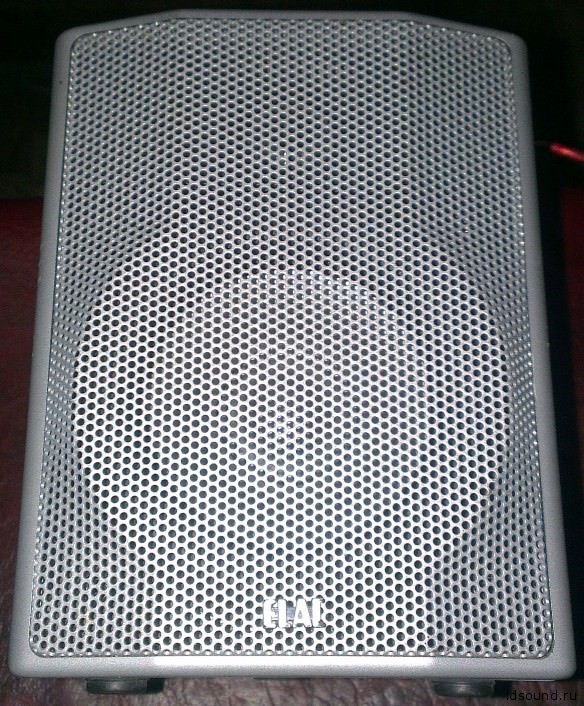

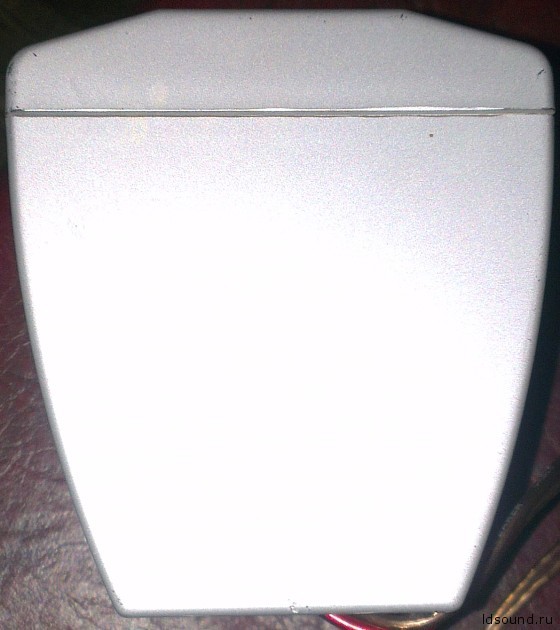

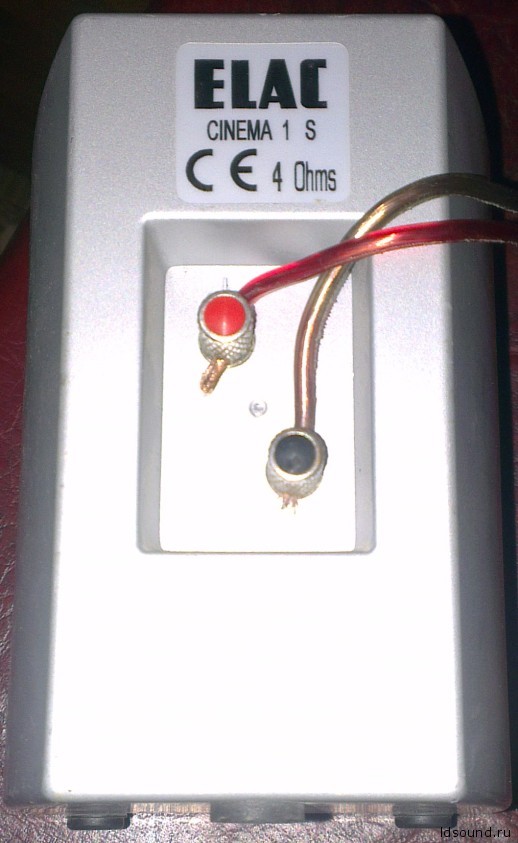

В комплекте с сабвуфером были 3 шт небольших пассивных АС, внутри каждой так же есть конденсатор (фильтр 1 порядка), для отсекания низких частот. Вес одной около 1-2 кг.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

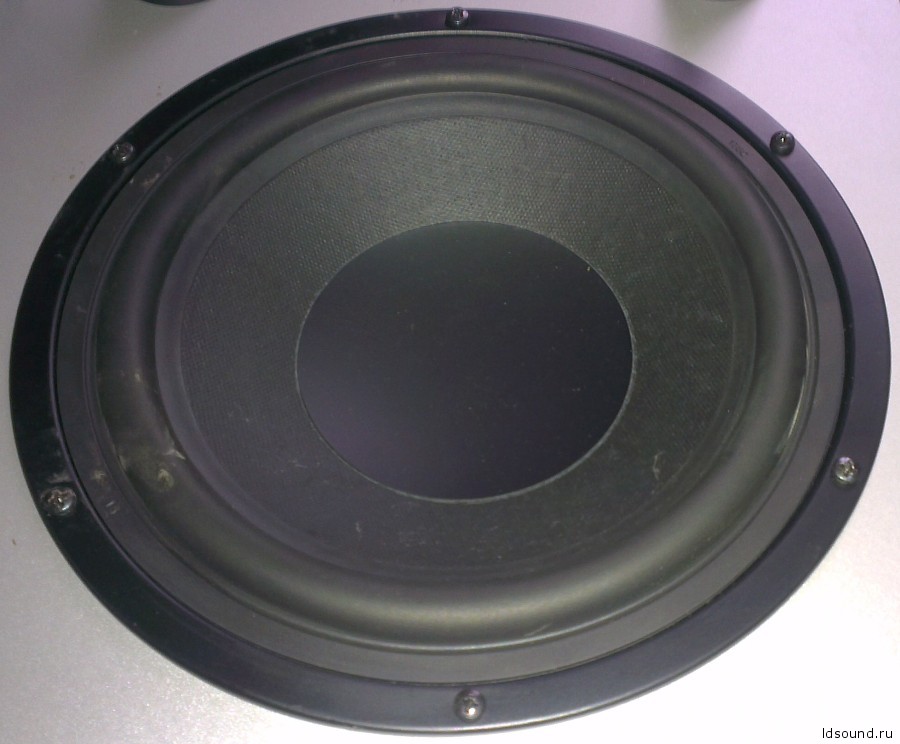

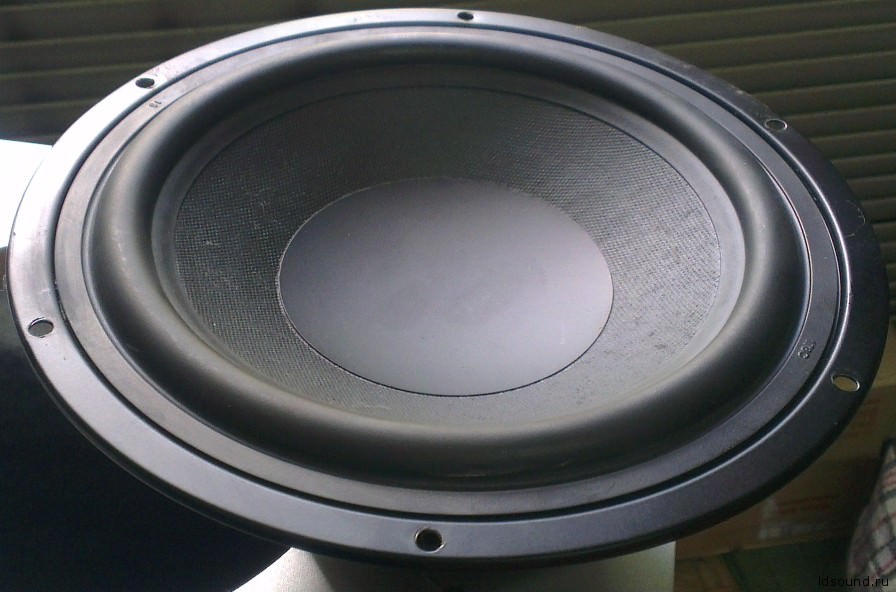

Динамическая головка имеет бумажный диффузор, резиновый подвес, пылезащитный колпачок так же бумажный, приклеен вогнутой стороной наружу. Рама стальная, стенки толстые. Магнитная система выполнена на кольцевом ферритовом магните.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

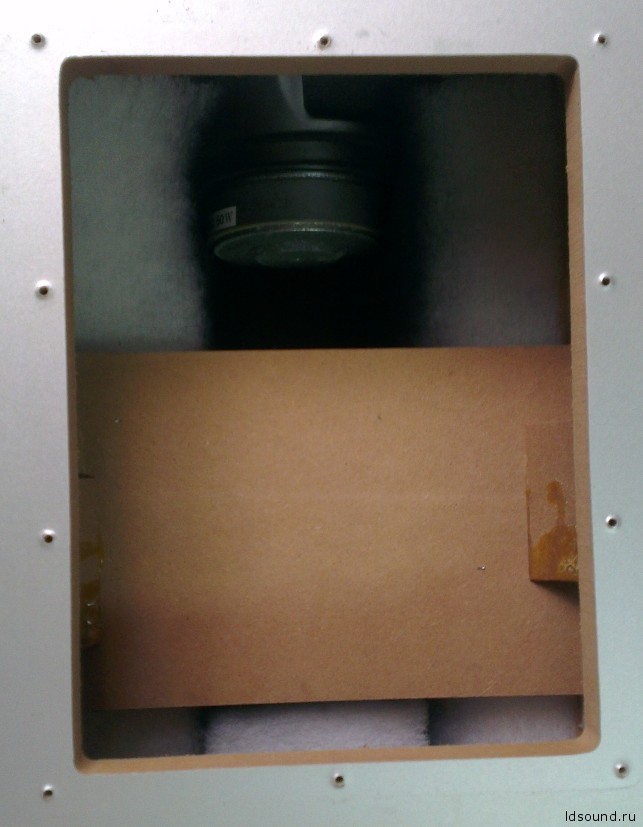

Можно увидеть, что внутри установлена распорка из куска MDF:
^Нажмите для увеличения^

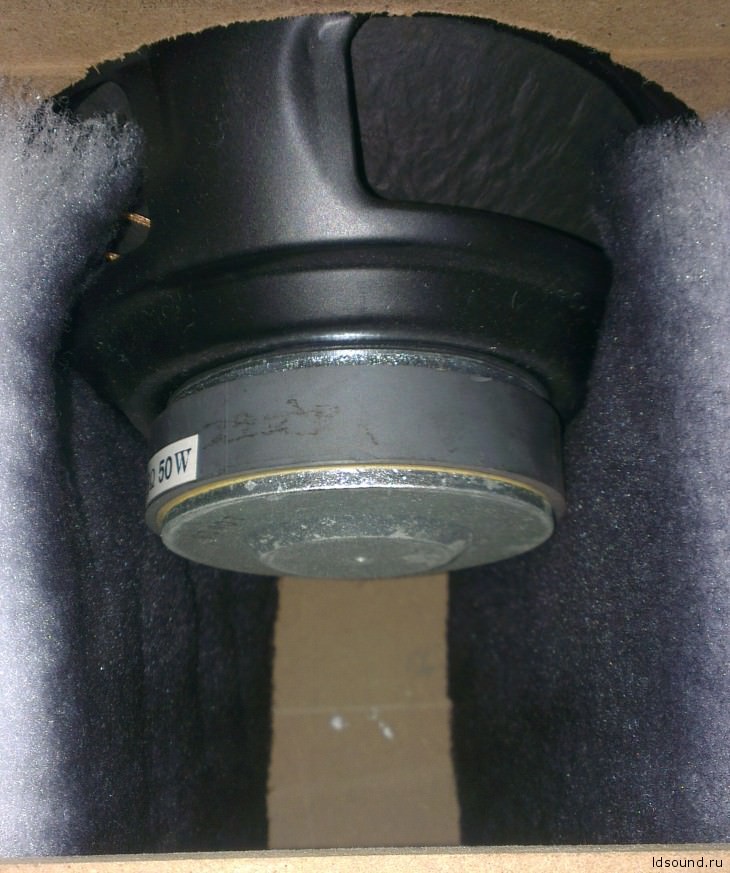

Внутри есть звукопоглотитель из кусков синтепона:
^Нажмите для увеличения^
^Нажмите для увеличения^
Электрическая плата, все на одной алюминиевой панели с черным анодированием, очень удобно, к корпусу крепится на шурупах через пеновую прокладку:
^Нажмите для увеличения^

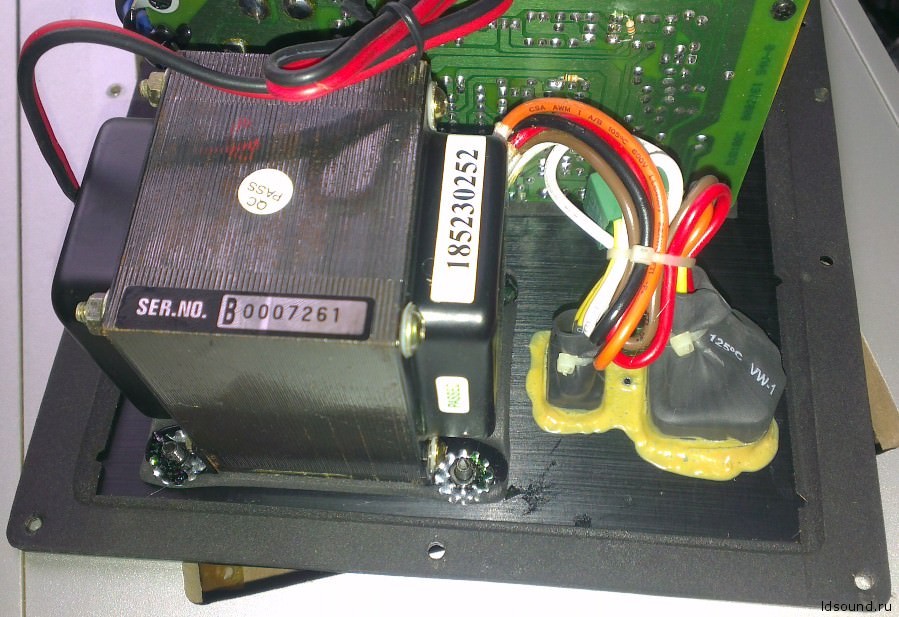

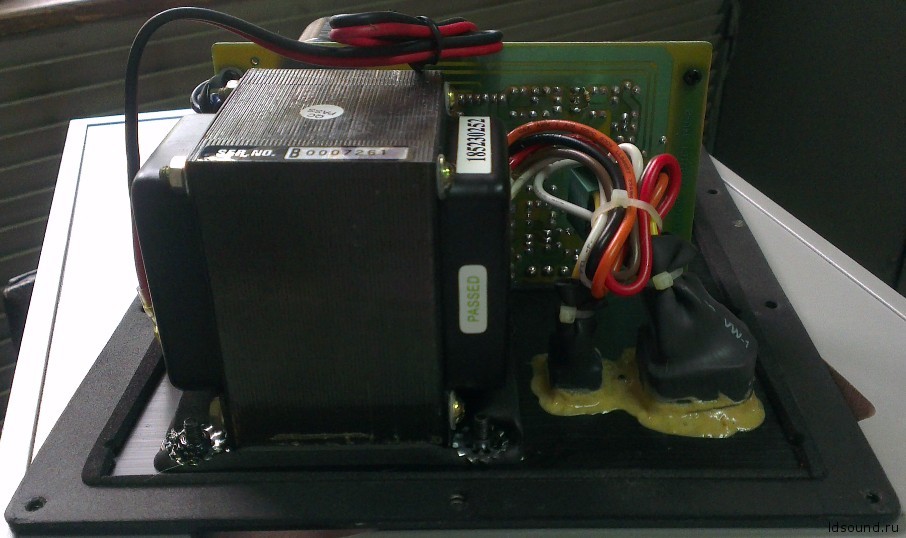

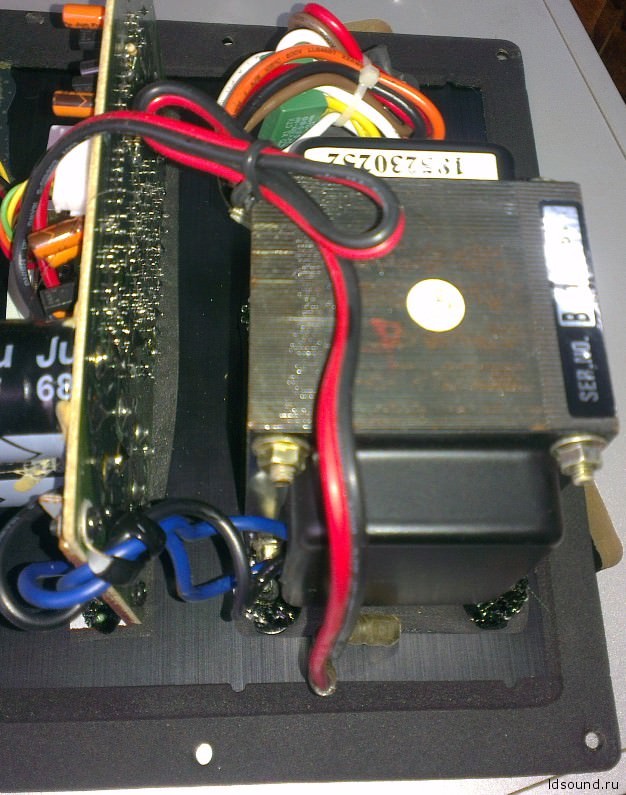

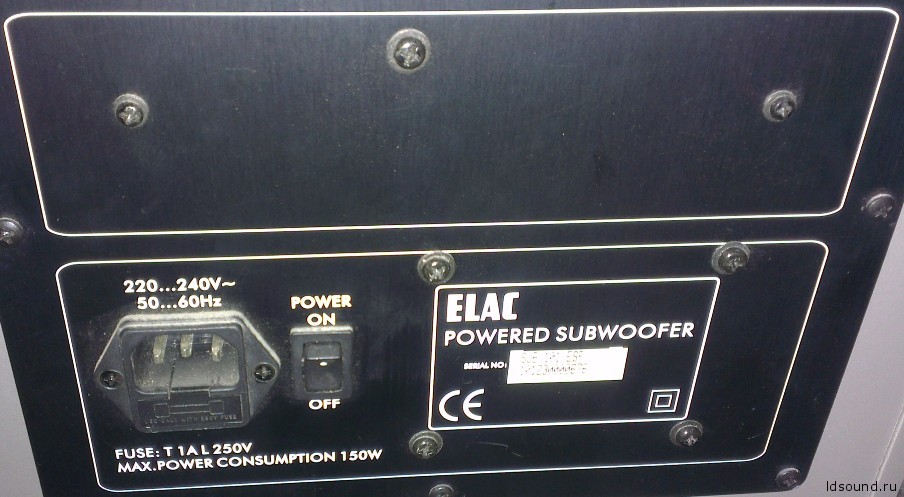

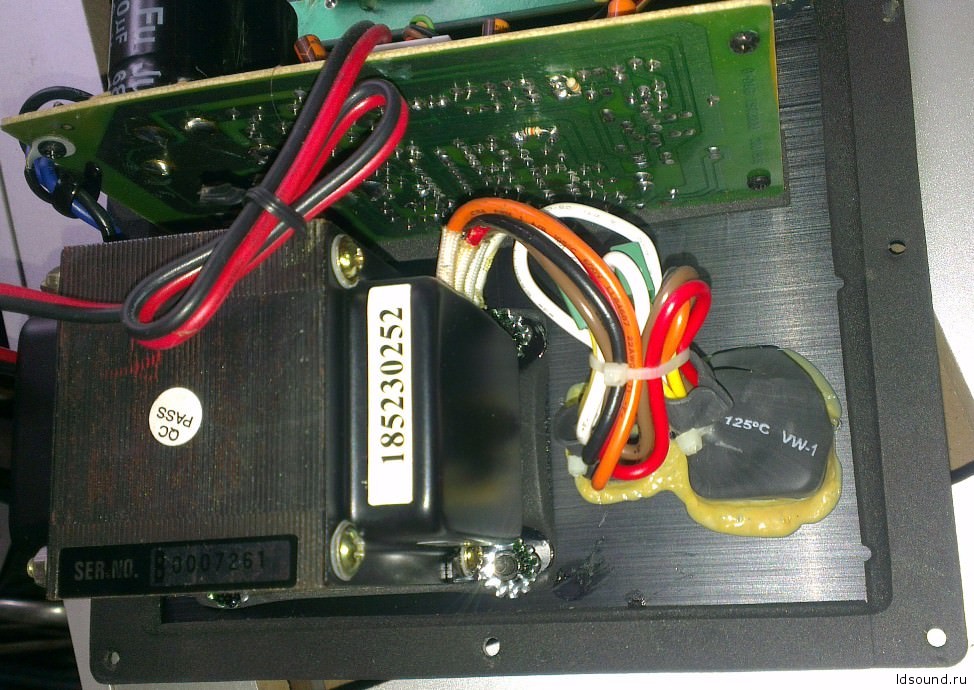

Трансформатор сетевая клемма и предохранитель находятся в нижней части:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

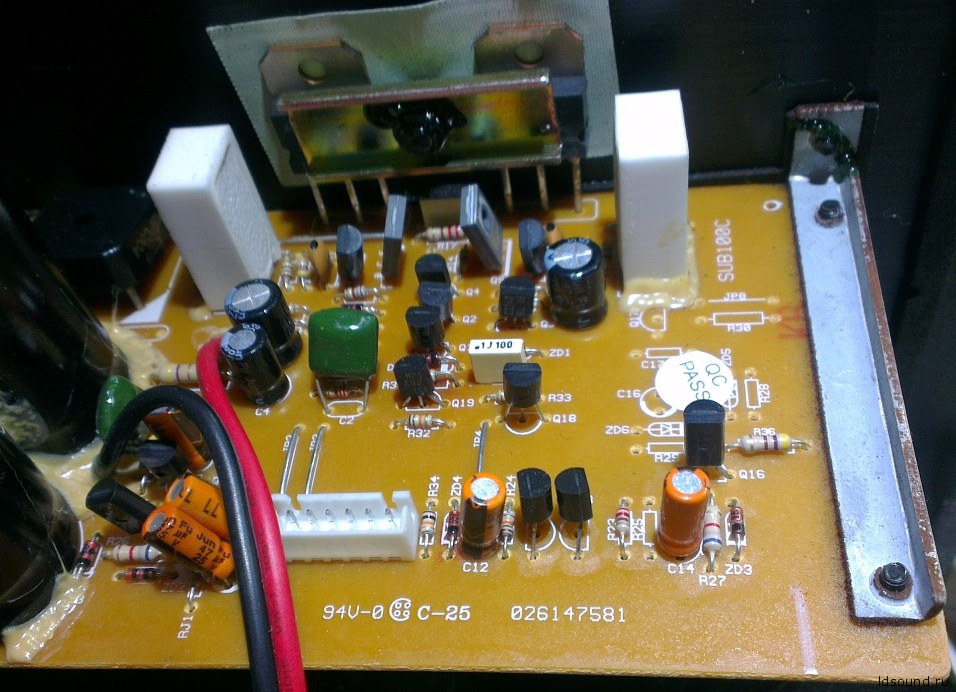

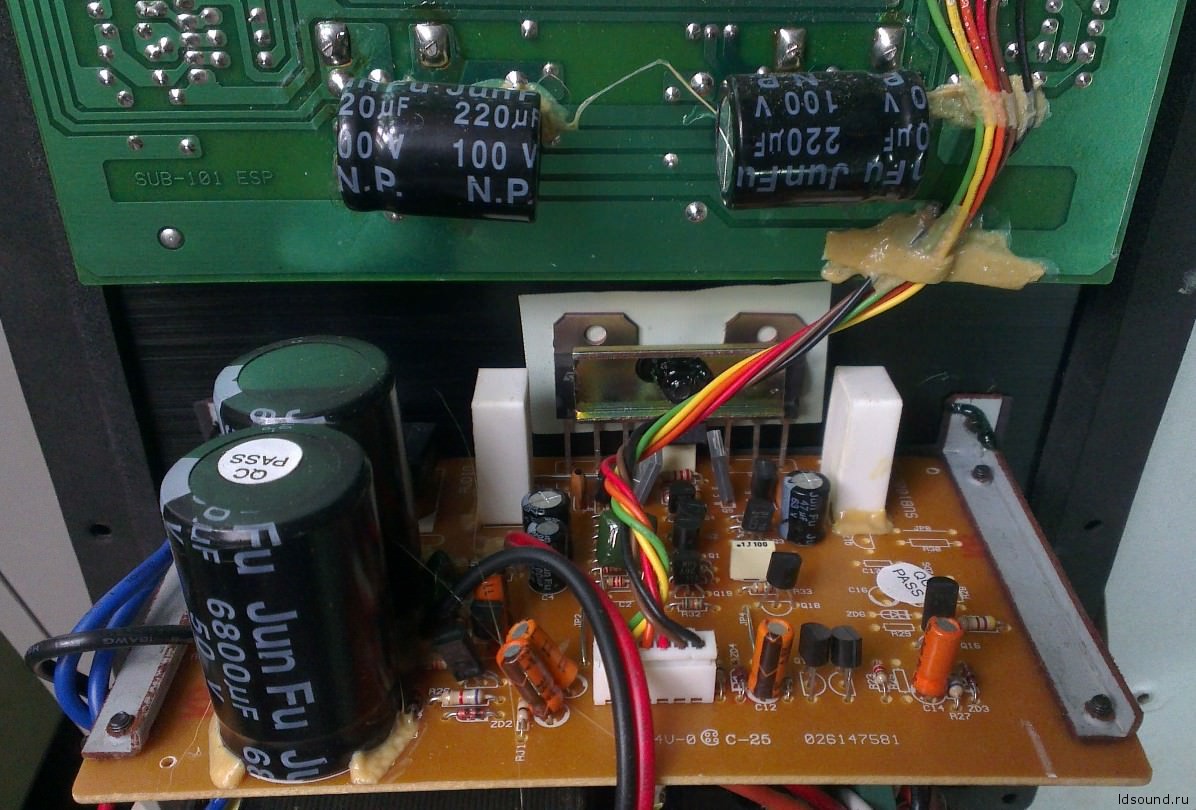

Над трансформатором расположена плата блока питания и усилителя мощности. Крепится к панели с помощью уголков. Выходные транзисторы усилителя крепятся к панели через силиконовую прокладку.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

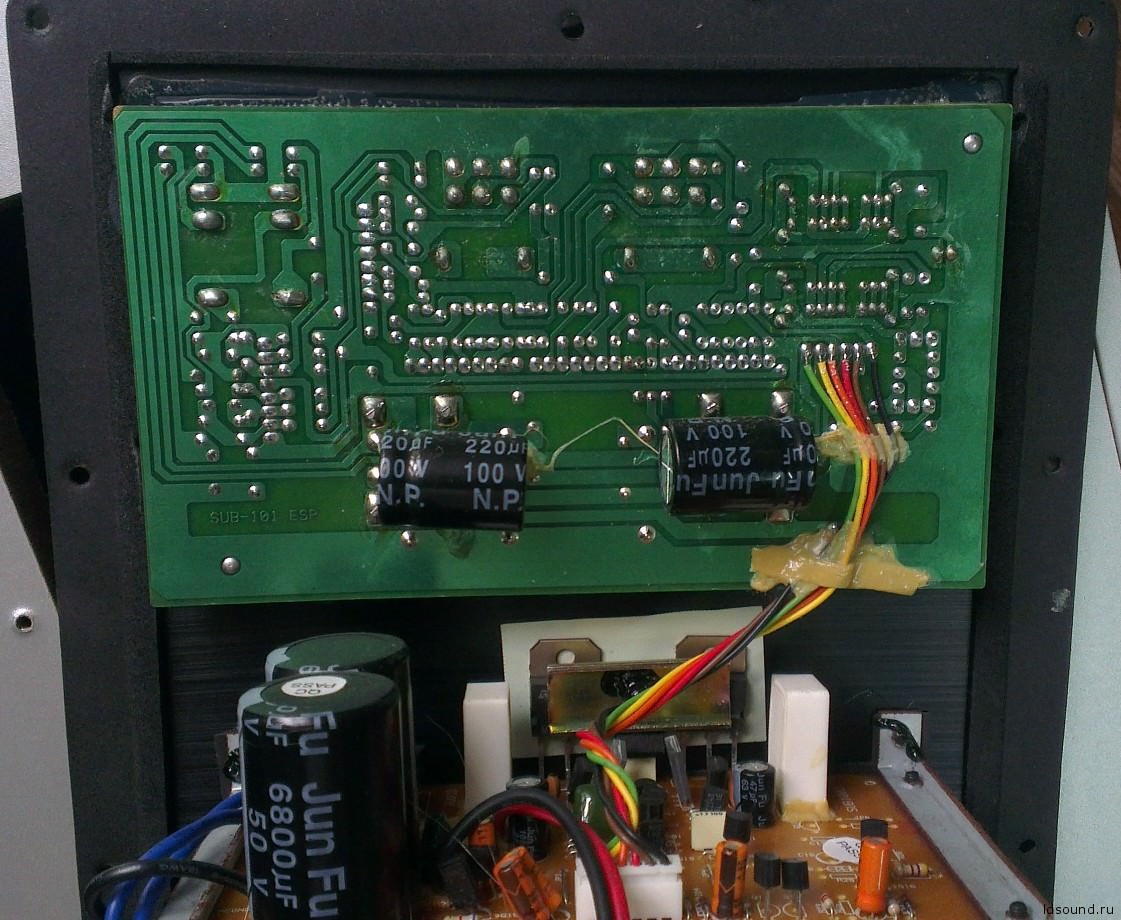

Электролитические конденсаторы 220 мкФ/100 В для высокоуровневого входа:
^Нажмите для увеличения^

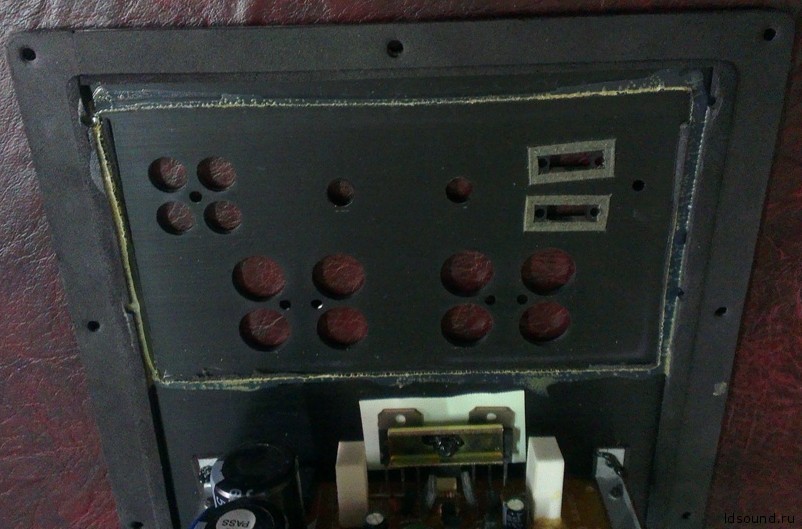

Плата регулировки и эквалайзера приклеена к основанию с добавлением пеновой проставки и прикручена шурупами. Фото без платы:
^Нажмите для увеличения^

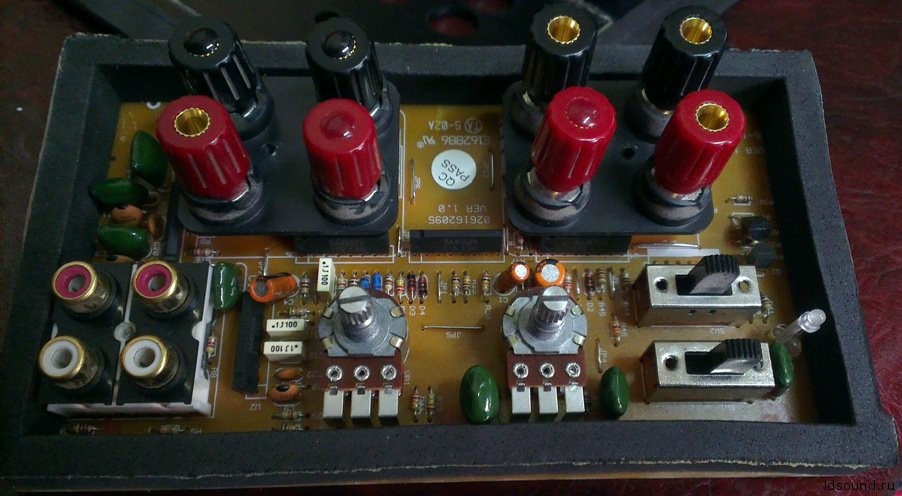

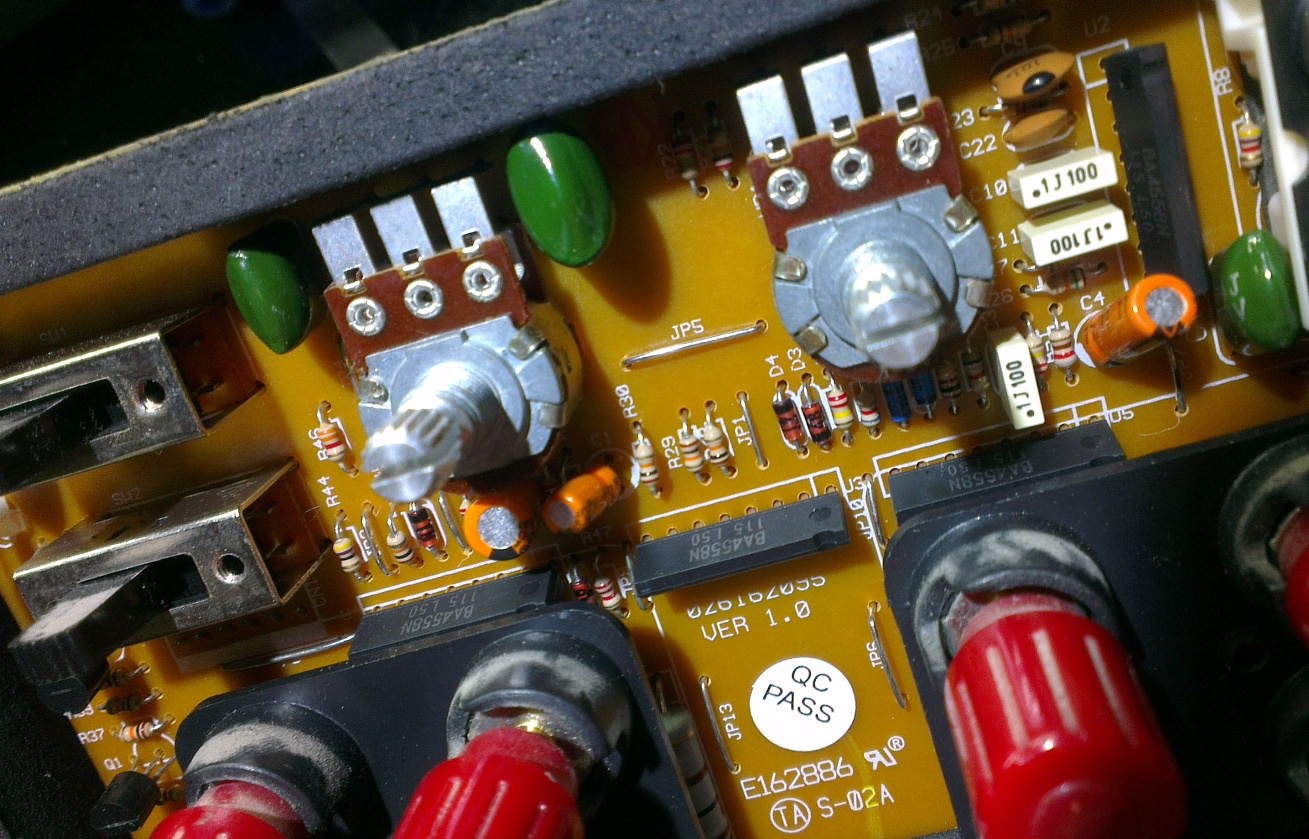

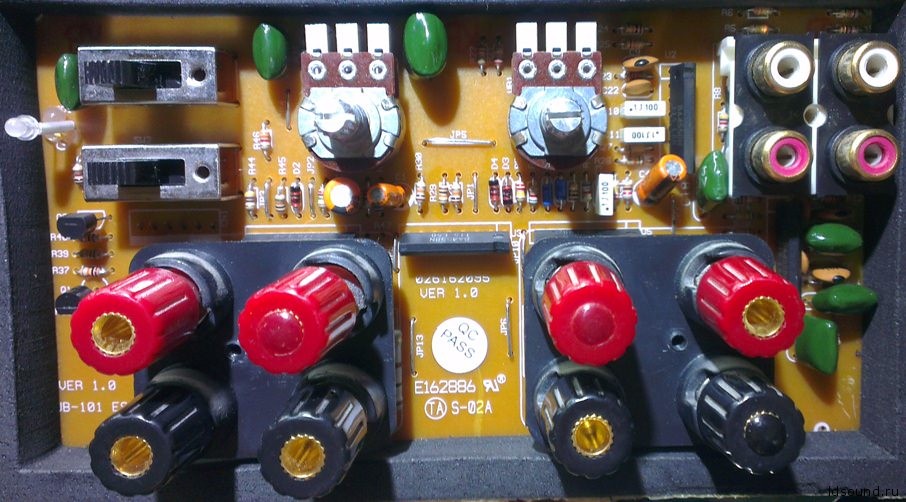

Фото платы регулировки. Хочу обратить внимание на пленочные конденсаторы.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Вывод. Сабвуфер изготовлен довольно качественно. Звучание при первом включении без правильной установки очень порадовало. Бас мощный, есть глубина, для комнаты среднего слушателя полностью хватит. Качество изготовления и деталей порадовало. Подвес у динамика не сгниет со временем. Регулировка удобная. Для себя взял бы однозначно, цена на них так же не очень высокие. Рассматриваемый сабвуфер не ремонтировался, обычная профилактика.
Тема на форуме
Автор: LDS
