Изготовитель: Германия, 1979 – 1982 года.
^Нажмите для увеличения^
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 45 – 20000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 30 Вт
Максимальная мощность: 50 Вт
Динамики: НЧ – 105 мм, ВЧ – 25 мм
частота раздела фильтра: 2000 Гц (12 дБ/окт)
Размеры (ВхШхГ): 308x160x176 см
Вес: 4 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

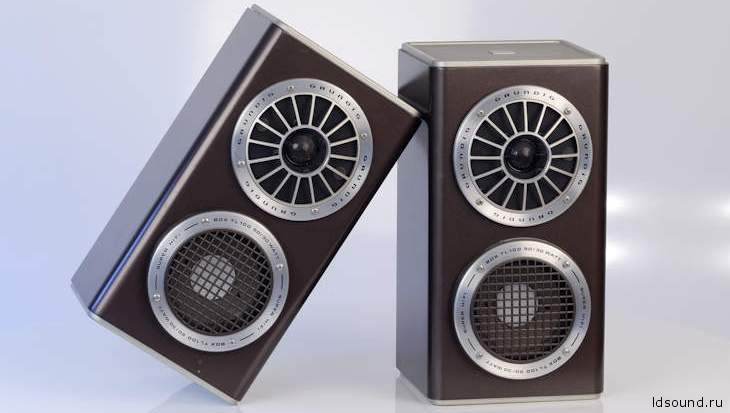

Корпус выполнен в виде прямоугольного неразборного ящика со скругленным вертикальными ребрами. Внутренний объем 9 л. Резонанс НЧ динамика внутри корпуса 80 Гц. Внешне корпус окрашен в коричневый или серый цвет. ВЧ и НЧ динамики находятся на лицевой панели и закрываются декоративными сетками.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
ВЧ динамик купольный с диаметром тканевого излучателя 25 мм. НЧ динамик стандартный конусный с резиновым подвесом. Звуковые катушки НЧ и ВЧ диаметром 25 мм, магнитные системы выполнены на кольцевых ферритовых магнитах.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
На задней стороне в ее нижней части выведен разъем для подключения АС к усилителю. Так же здесь приклеена бирка с основными характеристиками.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Электрический фильтр и его схема:
^Нажмите для увеличения^
^Нажмите для увеличения^
