Изготовитель: Япония, выпуск в 1987 году.
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон частот воспроизведения: 35 – 30000 Гц
Чувствительность: 91 дБ/Вт/м
Номинальная мощность: 50 Вт
Максимальная подводимая мощность (EIAJ): 230 Вт
Номинальное сопротивление: 6 Ом
Используемые динамики:
НЧ: 310 мм, конусный (арамидный)
СЧ: 100 мм, конусный (арамидный)
ВЧ: 25 мм, купольный (титановый)
Частота разделения кроссовера: 500 Гц и 4000 Гц
Внешние размеры (ВхШхГ): 680х380х325 мм
Вес: 27 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

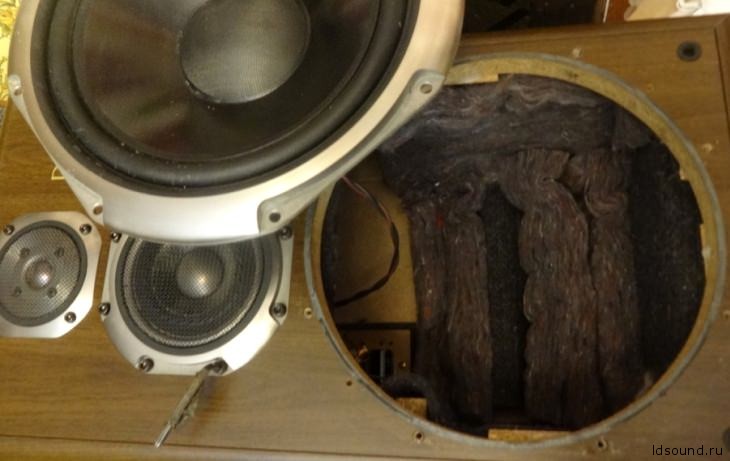

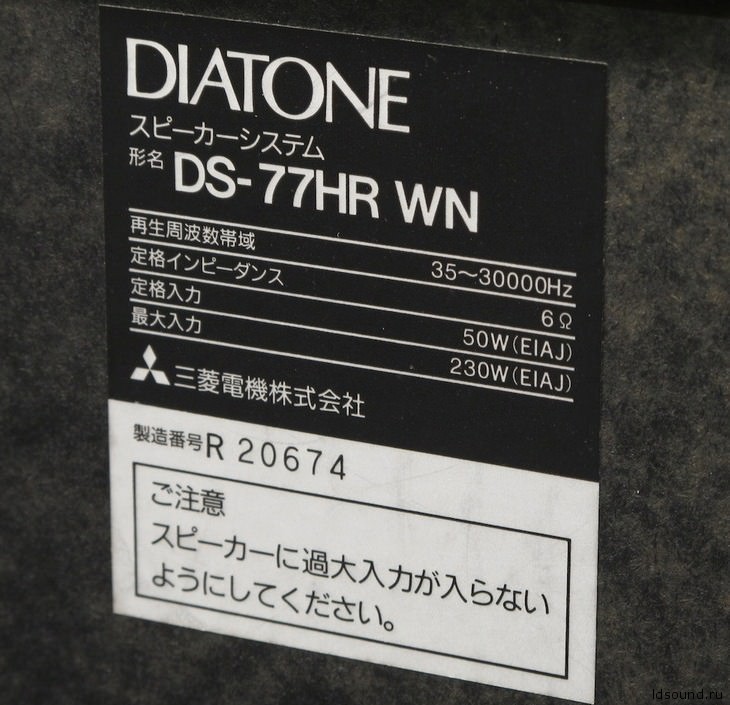

Акустические системы выполнены в зеркальном варианте. СЧ и ВЧ динамики закрыты сетками. Лицевая панель закрывается грилем – деревянная рама с тканью. На задней стенке находится клеммная колодка и бирка с названием АС и основными характеристиками. Корпус изготовлен из ДСП и внешне фанерован шпоном ореха или черного дерева, ан внутренних стенках корпуса приклеена ребра жесткости. Внутренний объем заполнен звукопоглотителем.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

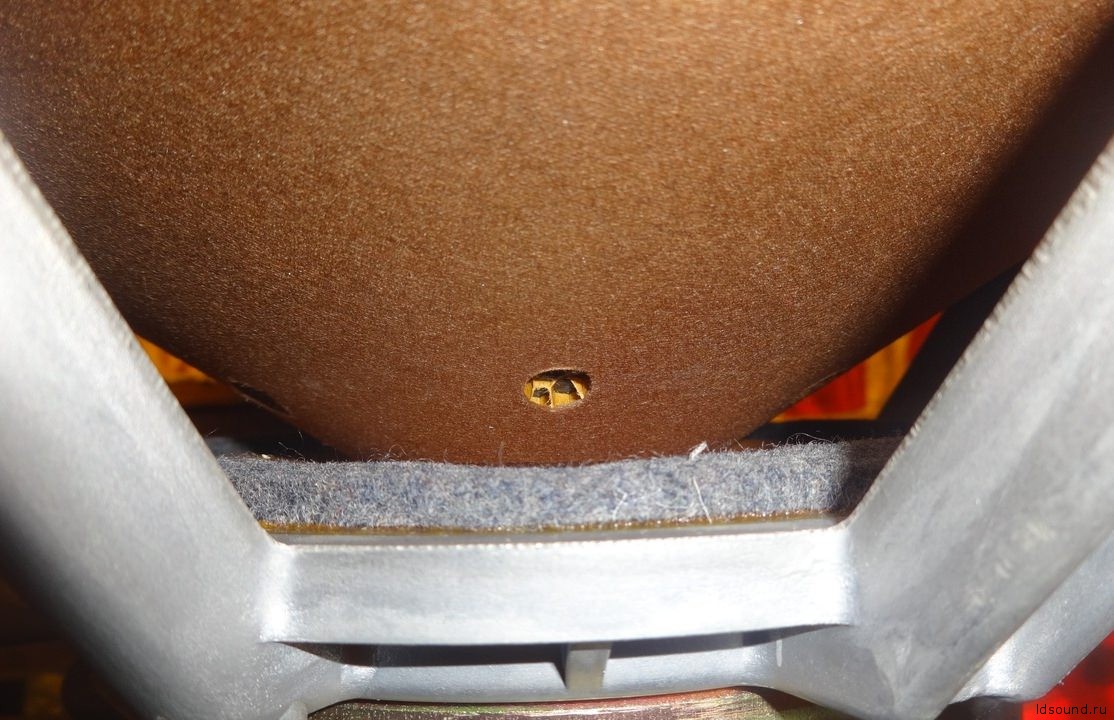

Низкочастотный излучатель конусного типа диаметром 310 мм с сотовым диффузором из арамида с гибридной сотовой структурой и оболочкой из целлюлозных волокон. Арамидные волокна обладают высокой прочностью и высокой удельной эластичностью, а также обладает умеренными внутренними потерями. Целлюлозное волокно на основе кожи, используемое вместе с арамидной диафрагмой позволяют достичь оптимальных физических свойств, а также обеспечить отличные характеристики вибрационной пластины.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

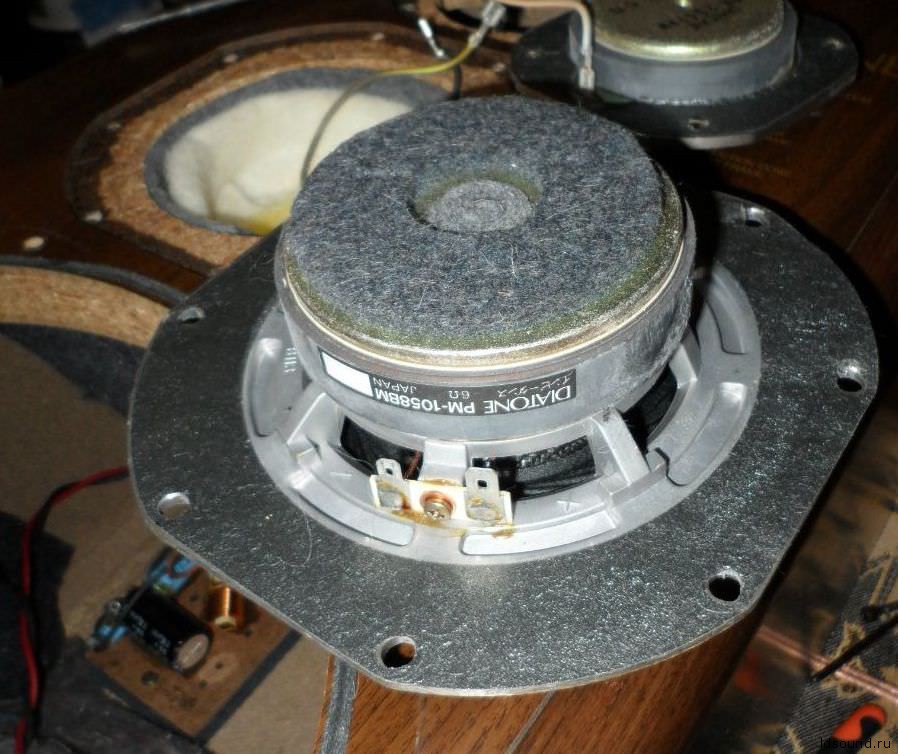

Среднечастотный излучатель конусного типа, диаметром 100 мм. Излучатель изготовлен из арамидных и полиакриловых углеродных волокон. Колпачок излучателя титановый.
^Нажмите для увеличения^
^Нажмите для увеличения^
Высокочастотный излучатель купольного типа, диаметром 25 мм изготовлен из титана по технологии DUD. Это означает стык звуковой катушки непосредственно к диафрагме, что позволяет получить широкополосный отклик.
^Нажмите для увеличения^
^Нажмите для увеличения^

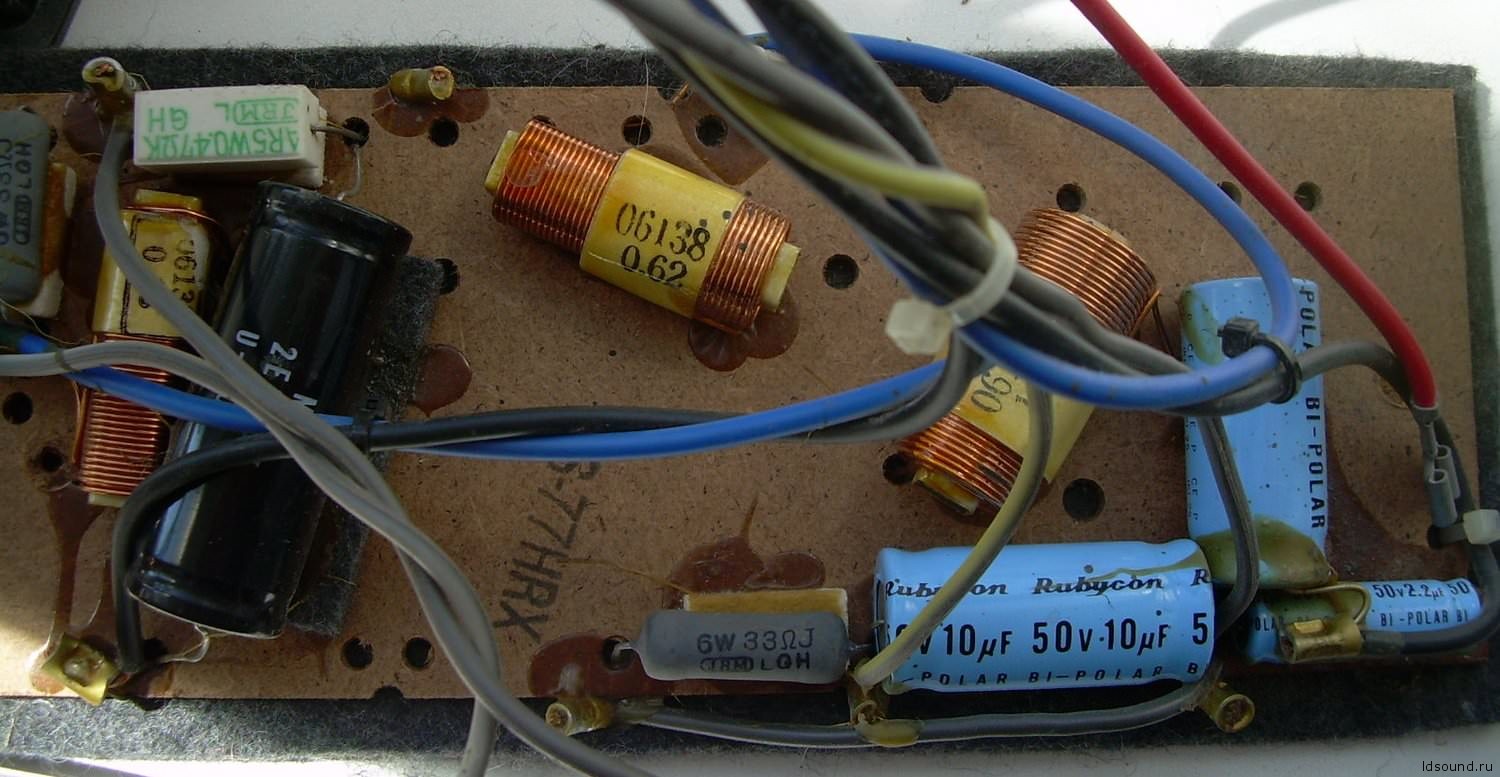

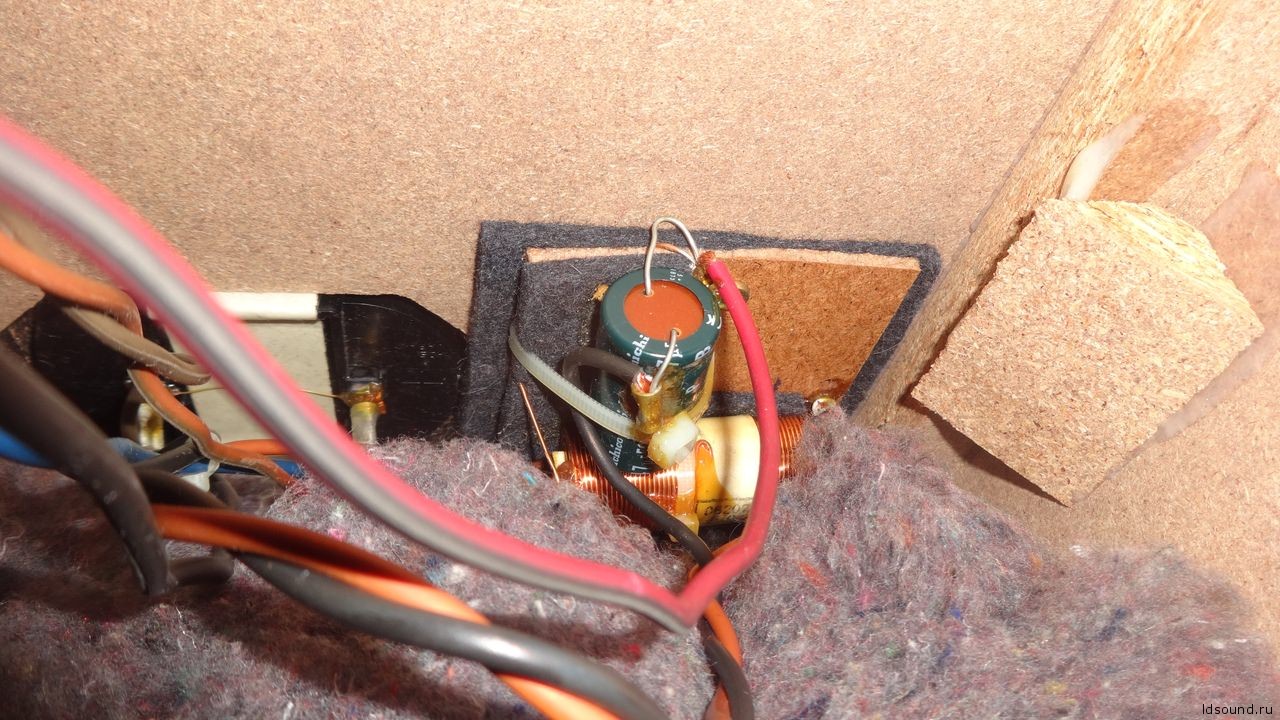

Внутри АС, на задней стенке находятся электрические фильтры, с катушками индуктивности на ферритовых стержнях и электролитическими конденсаторами. Внутреннее соединение контактов выполнено обжимом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
