Усилитель “Storm” на TDA7294

Этот усилитель я сделал несколько лет назад. Тогда у меня ещё не было никого металлообрабатывающего оборудования. Из инструмента были только маленькие тисочки, дрель, напильники, ножовка и небольшой мотор с полировальным кругом. Но хотелось сделать так, что бы всё выглядело профессионально. За основу была взята широко известная схема на микросхемах TDA7294 или TDA7293, никаких особых изменений не проводилось, кроме установки на входе плёночных конденсаторов и замены, рекомендованных разработчиками конденсаторов 22 мкФ на 47 мкФ. Работа заняла целый месяц, всё выпиливалось на кухне на коленках. Но оно того стоило.

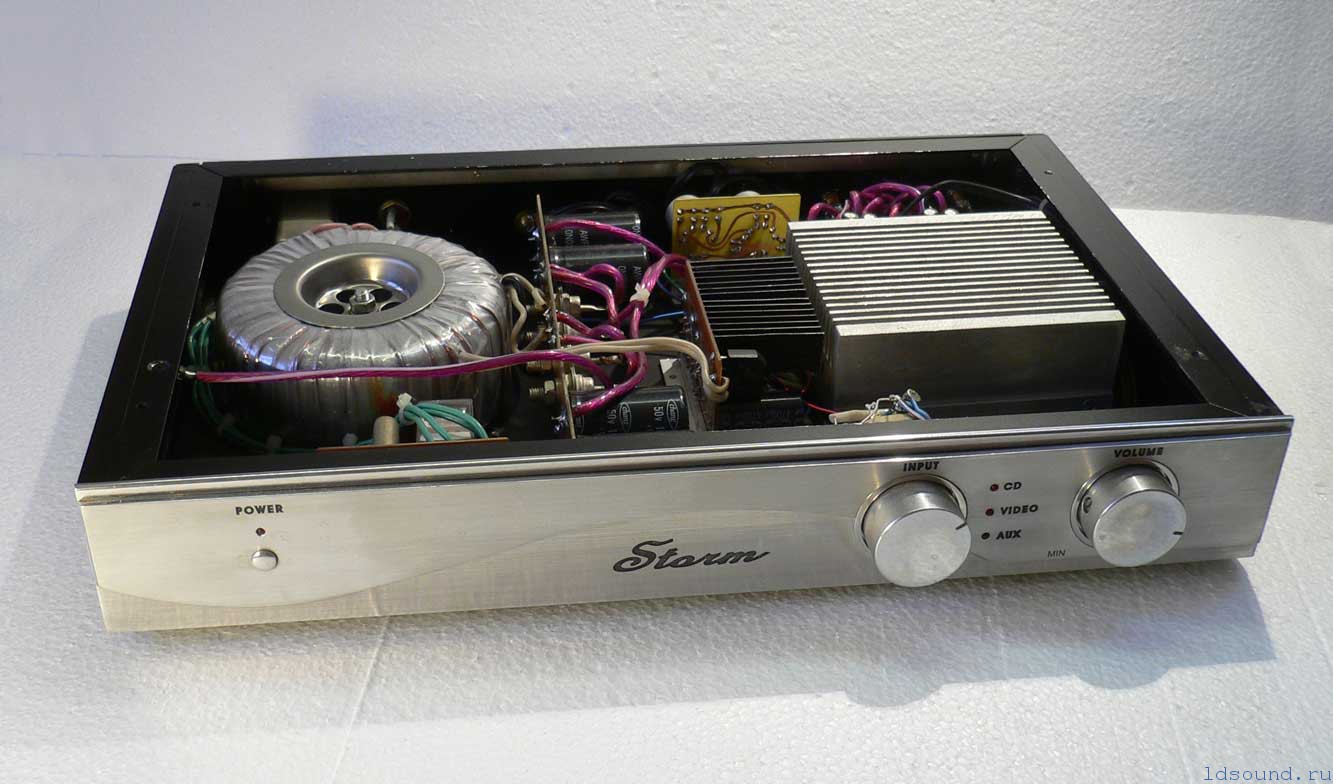

Вот внешний вид усилителя:

^Нажмите для увеличения^



Передняя панель сделана из двух слоёв алюминия. Нижняя отшлифована наждачной бумагой с керосином и потом немного добавлен блеск куском фланели с пастой ГОИ. Декоративная накладка тоже была отшлифована, но для придания её другого цвета, после шлифовки я погрузил её на десять минут в жидкость для прочистки труб «Крот». Это средство содержит в себе сильную щёлочь и придаёт алюминию белый цвет за счёт образования на его поверхности оксидной плёнки. Крышка усилителя изготовлена из стекла, обратная сторона которого покрашена чёрной краской и оклеена самоклеющиейся плёнкой для защиты краски от царапин. Такая отделка придаёт стеклу богатый внешний вид. Органов управления всего три: кнопка включения, регулятор громкости и селектор входов.

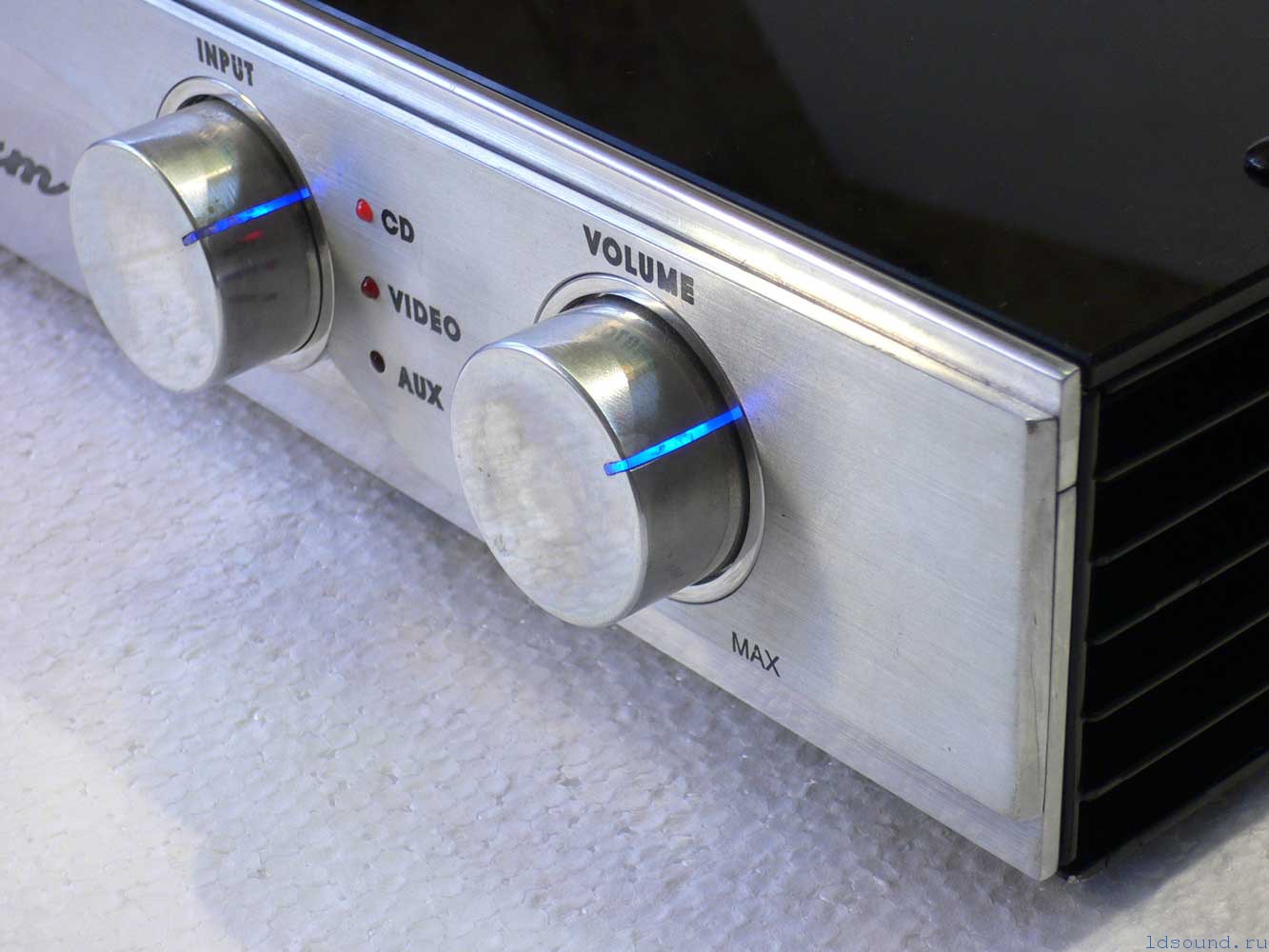

^Нажмите для увеличения^ Ручки сделаны из обрезков алюминиевого прутка диаметром 35 мм. С обратной стороны сделана засверловка и в ней расположен светодиод, который подсвечивает риску на ручке. Риска представляет собой пропил ножовкой, в который впрессован кусочек оргстекла. Отдельно надо сказать о декоративных кольцах вокруг ручек управления: они тоже делались вручную и тщательно подгонялись. На этом снимке можно рассмотреть боковую стенку корпуса. Она сделана из плотно составленных угольников 10 Х 10 мм, и внешне напоминает радиатор.

А вот так выглядит усилитель с обратной стороны:

^Нажмите для увеличения^



Все разъёмы приобретены в магазине. Имеются три входа и один выход, разъём питания и винтовые зажимы проводов акустических систем. Теперь посмотрите, как выглядит усилитель со снятой крышкой:

^Нажмите для увеличения^



^Нажмите для увеличения^ Трансформатор тороидальный, на 300 Вт, максимально удалён от входных цепей усилителя. Конденсаторы фильтра питания имеют ёмкость 20000 мкФ в каждом плече. Имеется вспомогательный источник с напряжением 12 В, для питания реле коммутации и индикации. Коммутация осуществлена на реле РЭС-9 с серебряными контактами. Микросхемы усилителя прикручены к массивному алюминиевому радиатору. Этого радиатора хватает для долговременной работы со средней громкостью. Для того, что бы они не перегревались, когда усилитель работает с полной мощностью, в днище установлен компьютерный вентилятор. Вентилятор, для снижения шума, питается пониженным напряжением. Он запускается при замыкании контактов термодатчика с биметаллическими контактами, отградуированными на 60 градусов. Я применил промышленный датчик, который встроен в радиатор снизу. Снимков его, увы, нет, а разбирать сейчас крайне не хочется… Теперь о трансформаторе.

^Нажмите для увеличения^ Трансформатор наматывался в два провода и рассчитан на ток до 10 А при напряжении 24 В. Этого более чем достаточно для питания этих микросхем. Для его крепления отлично подошла сеточка от сливного отверстия раковины. В креплении трансформатора ещё есть некий нюанс… Это связано с человеческим фактором, в данном случае им был я сам. Когда я стал делать корпус, то высоту его определял самым высоким элементом, а им оказался трансформатор. Вот я и сделал высоту 65 мм. Только совсем забыл про то, что ещё есть днище корпуса, которое я сделал из оргстекла толщиной 6 миллиметров. В итоге, после сборки трансформатор возвышался над корпусом на эти самые шесть миллиметров… Пришлось прорезать в днище отверстие по размеру трансформатора и сделать как бы второе дно и углубление для него. ^Нажмите для увеличения^ Но это удачно скрылось высотой ножек усилителя. На снимках, где показано днище усилителя, хорошо это видно.

Питание усилителя включается кнопкой без фиксации с маленьким усилием нажатия, я просто не люблю силовые кнопки, при нажатии на которые сам аппарат сдвигается с места. Для этого была использована схема на поляризованном реле РПС-20.



Автор проекта: Валерий, г. Санкт-Петербург
