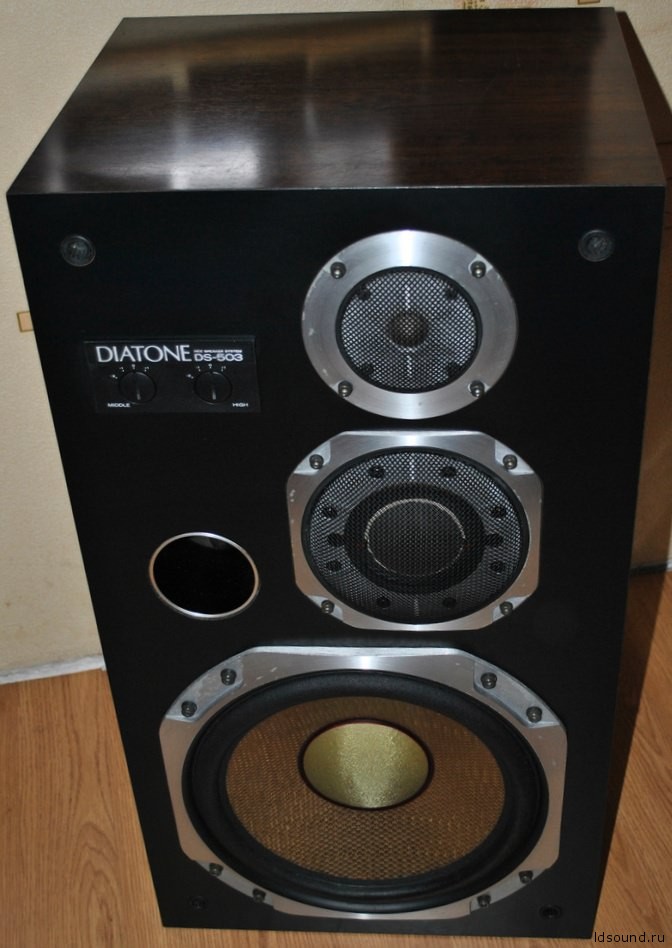

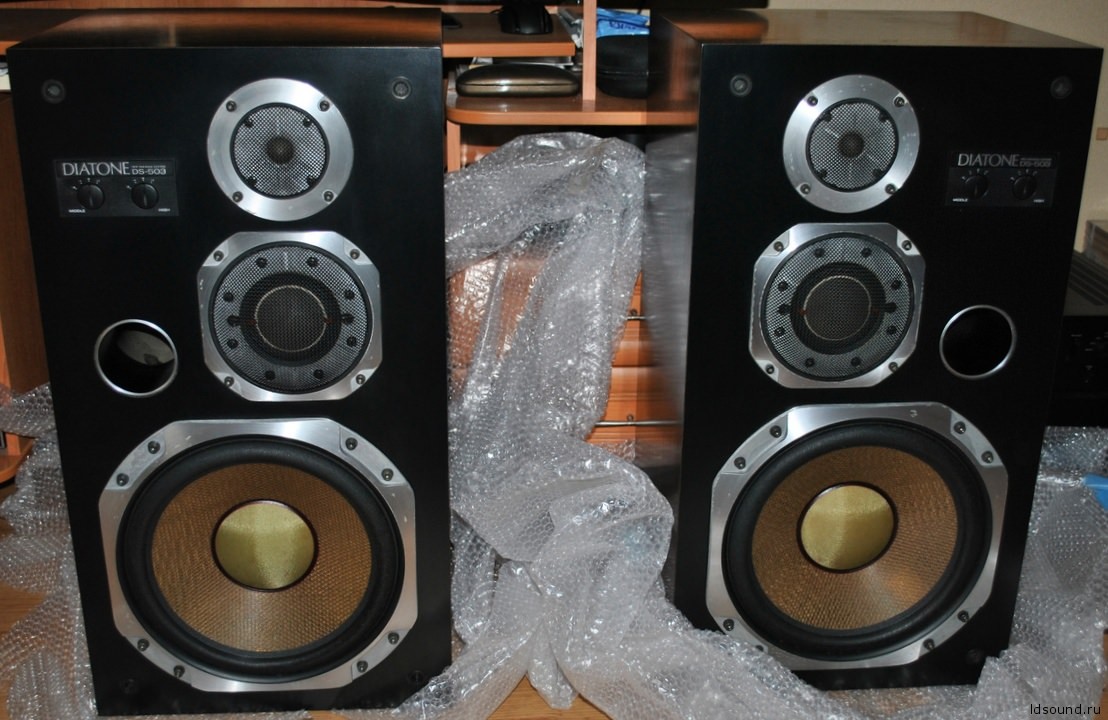

Diatone DS-503

Изготовитель: Япония, выпуск с 1981 года.

^Нажмите для увеличения^

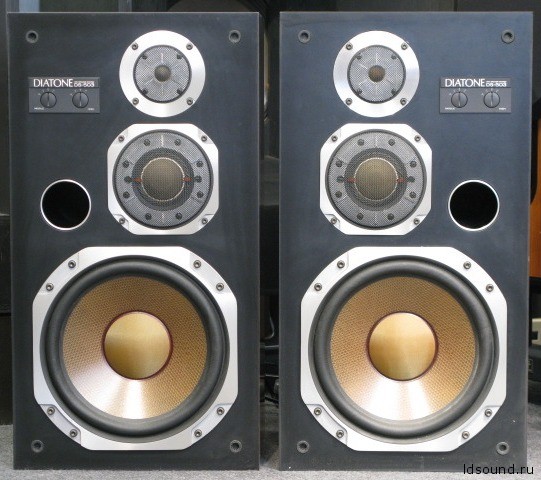

Технические характеристики:

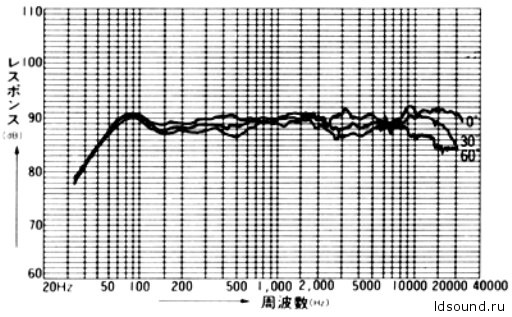

Диапазон воспроизводимых частот: 30 – 40000 Гц

Чувствительность: 90 дБ/Вт/м

Максимальная мощность (EIAJ): 100 Вт

Номинальное сопротивление: 6 Ом

Используемые динамики:

НЧ: 320 мм, конусный (арамидный сотовой диффузор)

СЧ: 65 мм, купольный (боровый излучатель)

ВЧ: 23 мм, купольный (боровый излучатель)

Частота раздела фильтра: 500 Гц и 5000 Гц

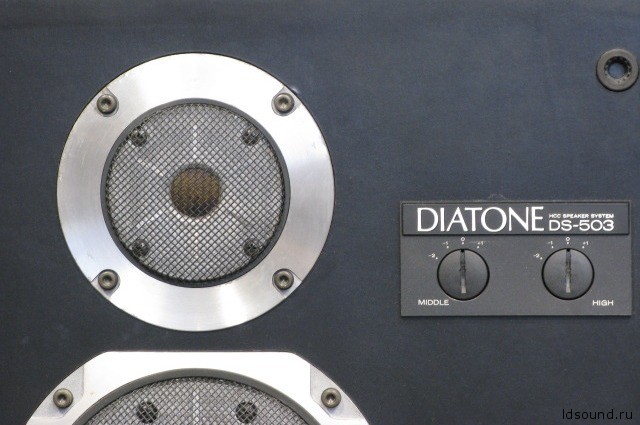

Контроль регулировки уровня:

СЧ: 4 позиции, 500 – 5000 Гц

ВЧ: 4 позиции, 5000 – 40000 Гц

Внешние размеры (ВхШхГ): 720х390х377 мм

Вес: 33 кг

^Нажмите для увеличения^

Описание:

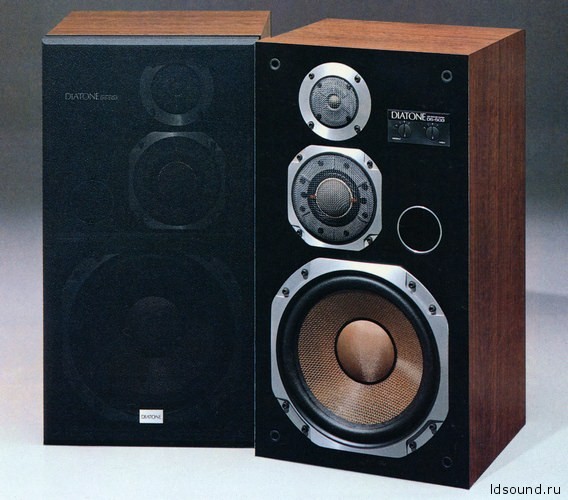

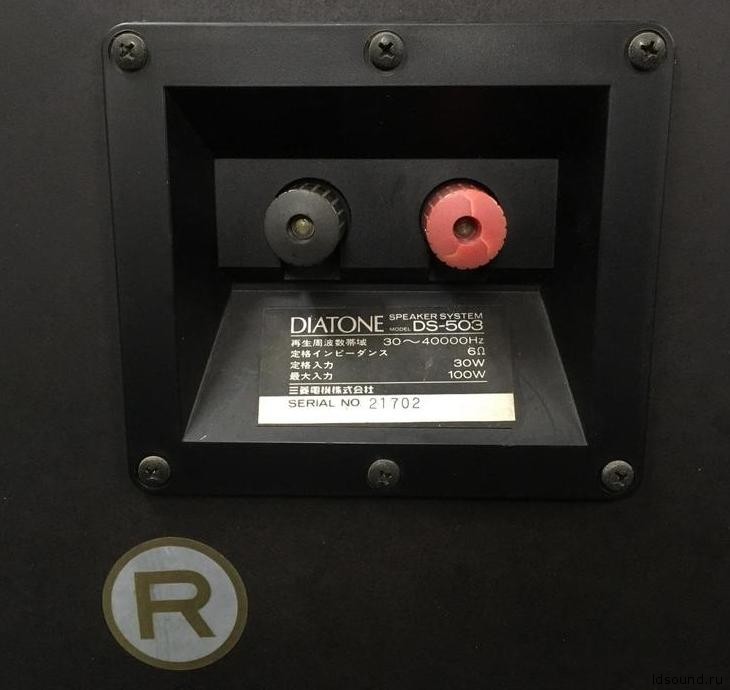

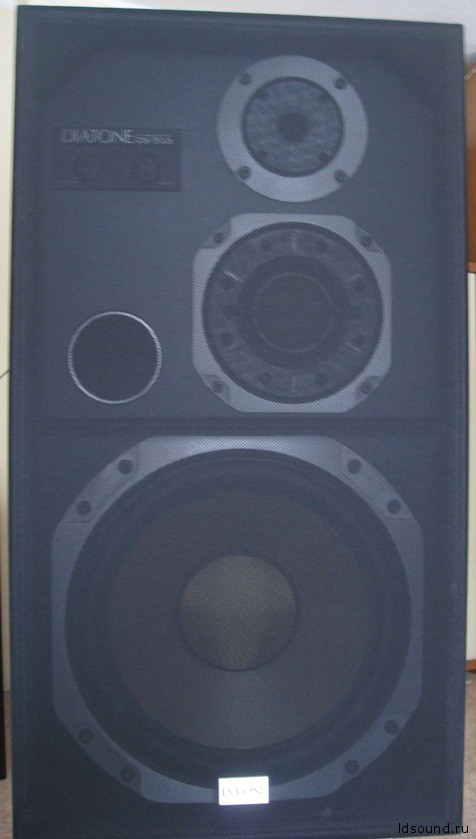

3-полосная акустическая система полочного типа, с оформлением ФИ (фазоинвертор). Корпус собран в замок, для повышения жесткости. Лицевая панель закрывается съемным грилем. На задней стенке находится клеммная колодка и бирка с названием АС и основными параметрами. В качестве трубы ФИ используется жесткая высокая прямолинейная алюминиевая труба.

^Нажмите для увеличения^

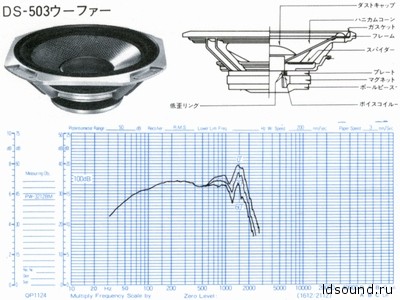

Низкочастотный излучатель конусного типа, диаметром 320 мм. Арамидный сотовой диффузор, обтянутый полиамидным волокном с высокой прочностью на разрыв. Звуковая катушка намотана плоским медным проводом с низким содержанием кислорода на каркасе полиамидной пленки из стекловолокна.

^Нажмите для увеличения^

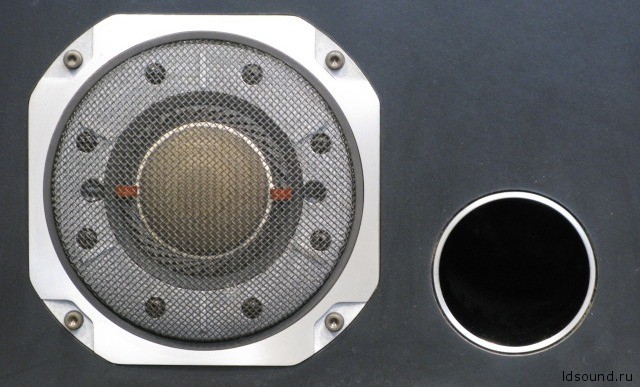

Среднечастотный излучатель купольного типа, диаметром 65 мм из бора. У обычных купольных металлических диафрагм применялись такие меры, как установка поглотителя на самой диафрагме, чтобы вызвать резкий резонанс с высоким Q, но это устраняет затяжную составляющую звука и отрицательно влияет на музыкальность. Чтобы улучшить это, купол из бора, принятый в DS-503, имеет конструкцию без обработки, которая не применяет никакого торможения к самой диафрагме. Кроме того, в качестве подвеса и центрирующей шайбы используется тангенциальная кромка, в которой арамидное волокно уложено специальным бутилкаучуком. Арамидное волокно отличается тем, что оно имеет отличные демпфирующие характеристики и хорошую чувствительность к быстрорастущим звукам. Специальный бутилкаучук получают путем нарезки графита на хлопья и нанесения наполнителя на бутилкаучук для корректировки коэффициента потерь. Материал с этими двумя противоречивыми свойствами превращается в многослойную структуру, и специфический для металлических купольников визг подавляется при получении хорошего отклика во время атаки путем регулировки толщины пленки.

^Нажмите для увеличения^

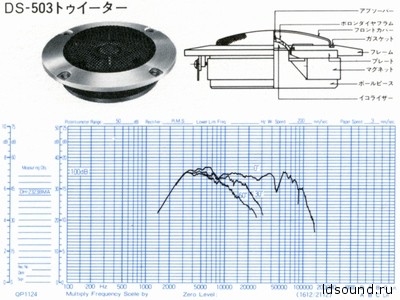

Высокочастотный излучатель купольного типа, диаметром 23 мм, из бора:

^Нажмите для увеличения^

Схема фильтра приняла схему низкого искажения. В частности, она имеет новую разработанную схему на основе электролитических конденсаторов вместо обычного пленочного конденсатора, чтобы можно было получить хороший звук среднего класса DUD. Применено обжимное соединение компонентов кроссовера из бескислородной меди. Для соединения ВЧ динамика используются провода из бескислородной меди, предотвращая падение уровня на высокой частоте из-за скин-эффекта и улучшая отклик излучателя.
