Изготовитель: завод «Измеритель», г. Новополоцк.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
Блочная 3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 50 – 20000 Гц
Номинальная подводимая мощность: 10 Вт
Максимальная подводимая мощность: 25 Вт
Номинальное значение сопротивления: 4 Ом
Используемые динамики:
НЧ: 25 ГДН-1-4
СЧ: 5 ГДШ-5-4
ВЧ: 6 ГДВ-2-8
Габаритные размеры (ВхШхГ): 515х210х265 мм
Масса: 9,5 кг
^Нажмите для увеличения^
Технические характеристики по блокам:
Максимальная подводимая мощность:
НЧ блок: 25 Вт
СЧ блок: 5 Вт
ВЧ блок: 5 Вт
Габаритные размеры (ВхШхГ):
НЧ блок: 245х210х265 мм
СЧ блок: 170х170х165 мм
ВЧ блок: 100х100х95 мм
Масса:
НЧ блок: 6 кг
СЧ блок: 2,5 кг
ВЧ блок: 1 кг
^Нажмите для увеличения^
Описание:

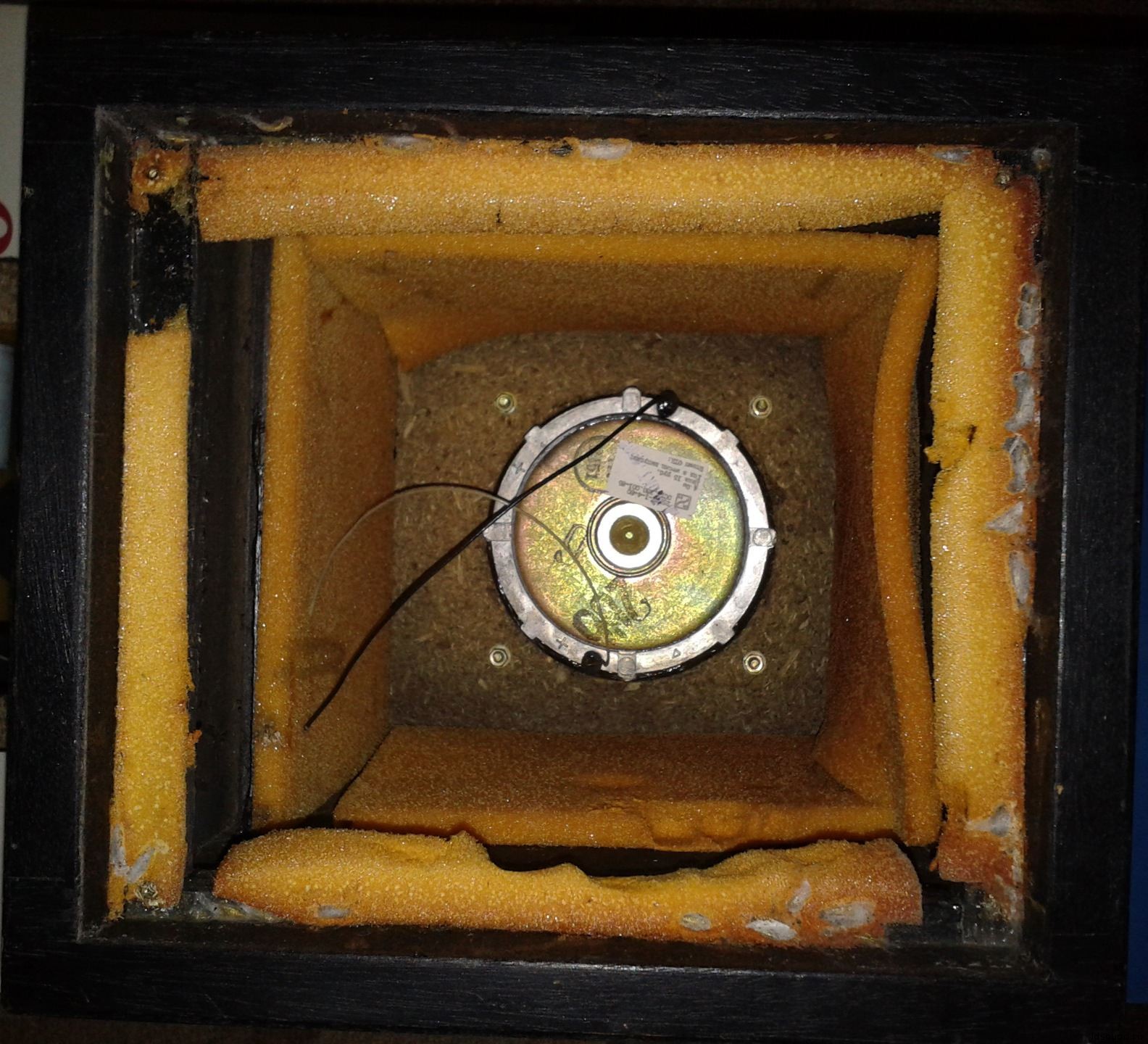

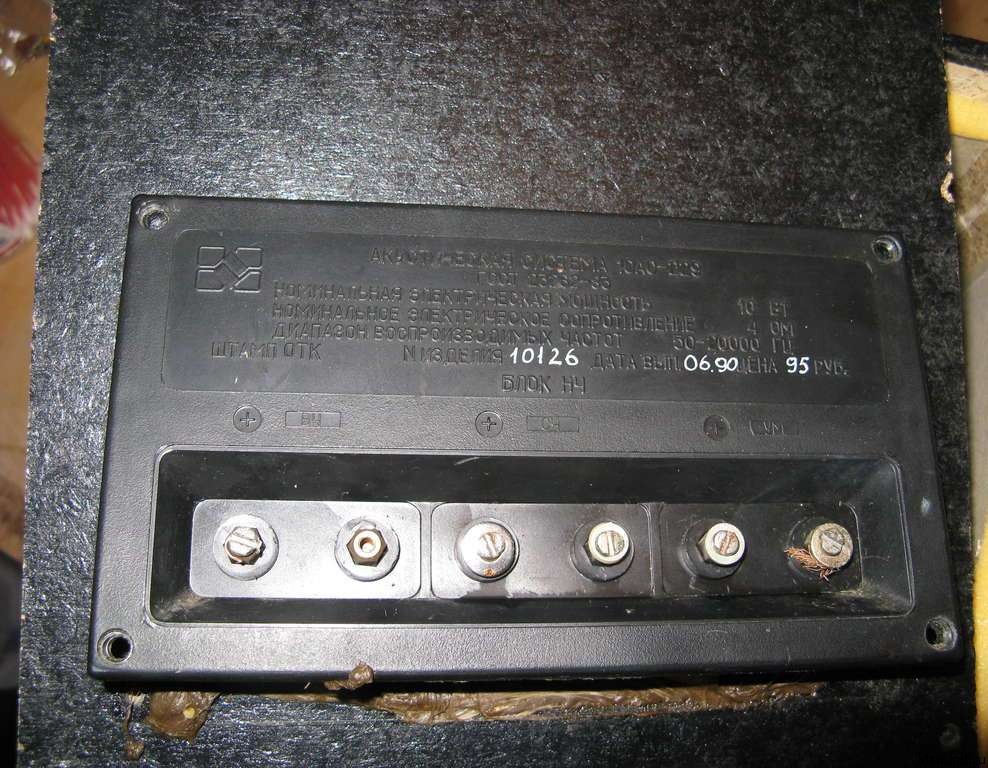

Акустические системы выпускались с 1990 года. Представляет собой АС из 3-х блоков, которые соединяются на задней стенке НЧ блока и там же подключаются к усилителю. НЧ динамик играет напрямую, без фильтра, а для СЧ и ВЧ сделаны разделительные фильтры, плата которых расположена в НЧ блоке. Корпус выполнен из ДСП. Лицевые панели закрыты декоративными решетками. НЧ блок имеет корпус с фазоинвертором, который расположен под динамиком на лицевой панели. Фазоинвертор в виде щелевого порта. Внутри в качестве звукопоглотителя на стенках присутствует поролон. Клеммы находятся на задних панелях всех блоков.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

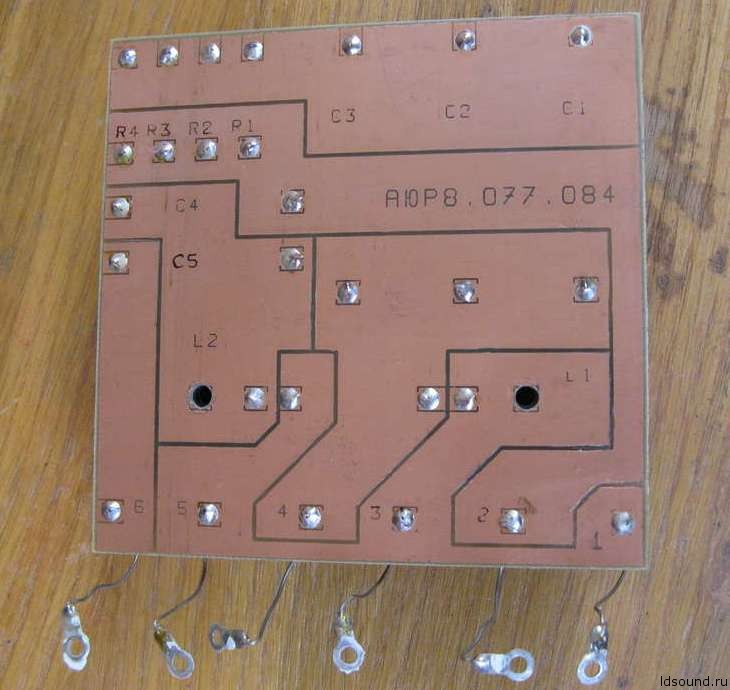

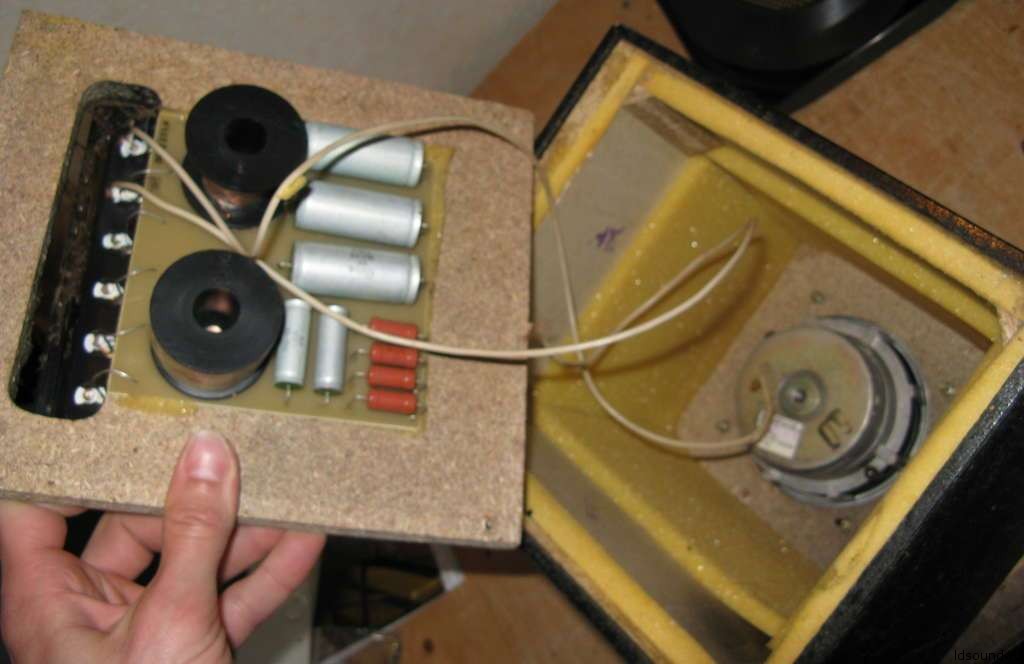

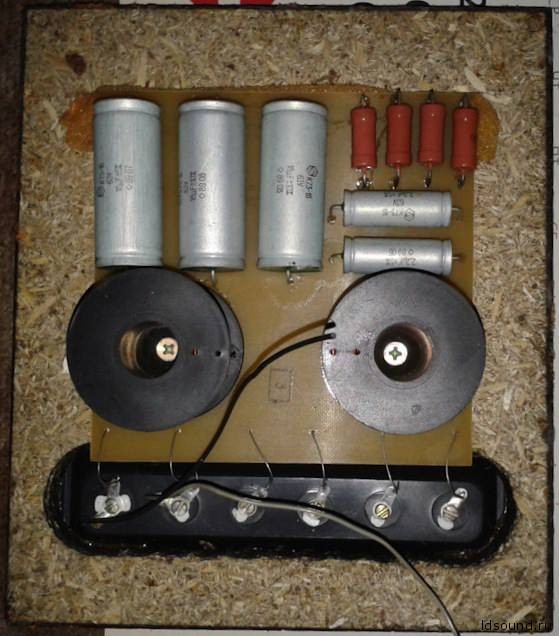

Электрические фильтры изготовлена на печатной плате и крепятся к задней стенке НЧ блока, возле клемм подключения.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
