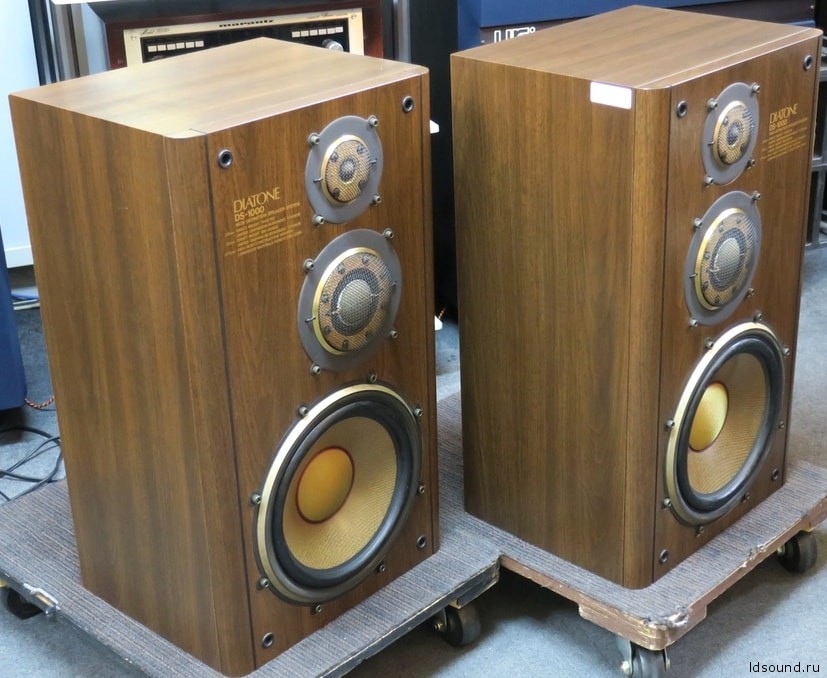

Изготовитель: Япония, выпуск в 1983 году.
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон частот воспроизведения: 35 – 40000 Гц
Чувствительность: 90 дБ/Вт/м
Максимальная подводимая мощность (EIAJ): 100 Вт
Номинальное сопротивление: 6 Ом
Используемые динамики:
НЧ: 270 мм, конусный (сотовый с полиамидной оболочкой)
СЧ: 50 мм, купольный (диафрагма из бора)
ВЧ: 23 мм, купольный (диафрагма из бора)
Частота разделения кроссовера: 600 Гц и 5000 Гц
Внешние размеры (ВхШхГ): 625х360х325 мм
Вес: 27 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

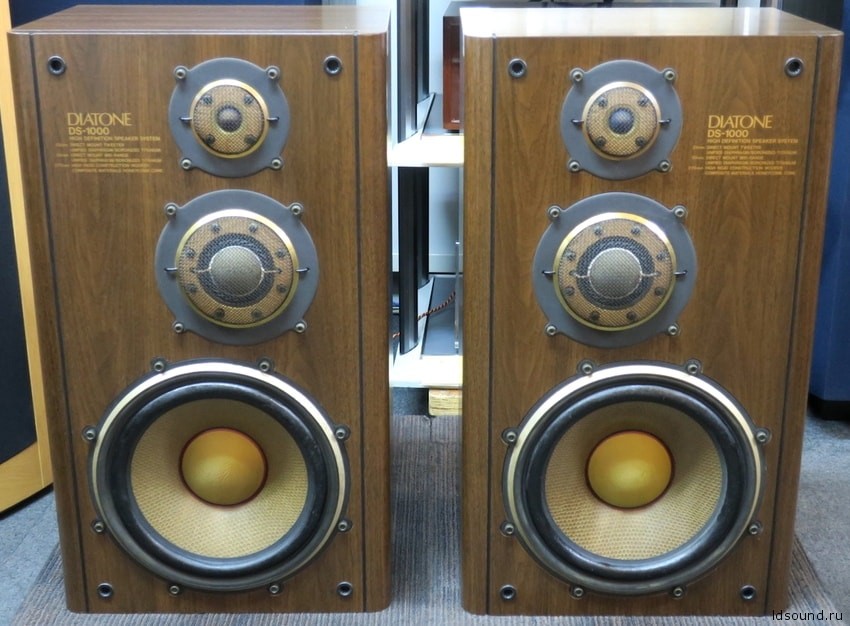

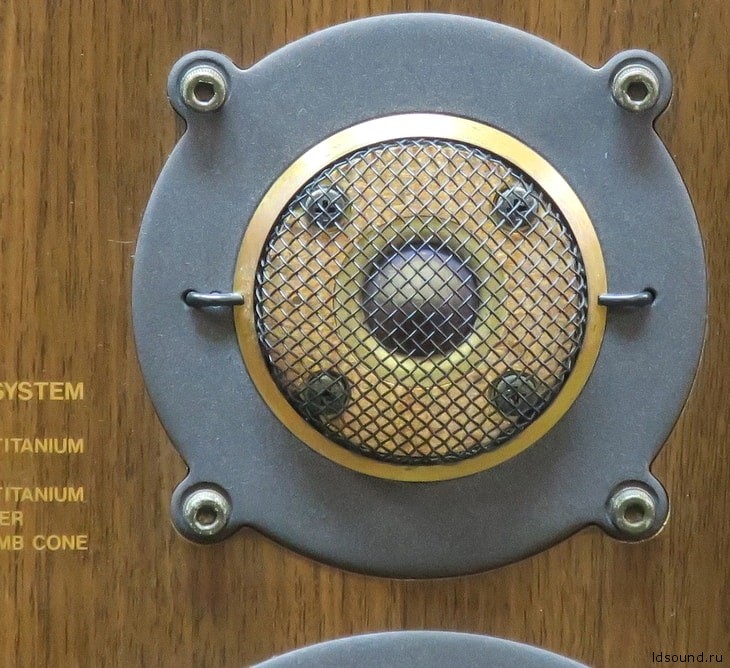

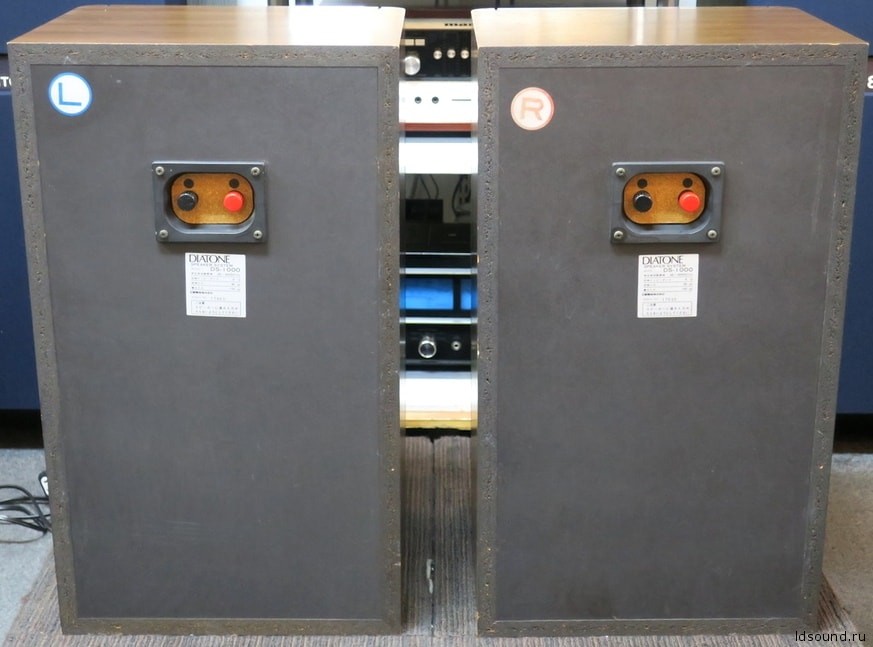

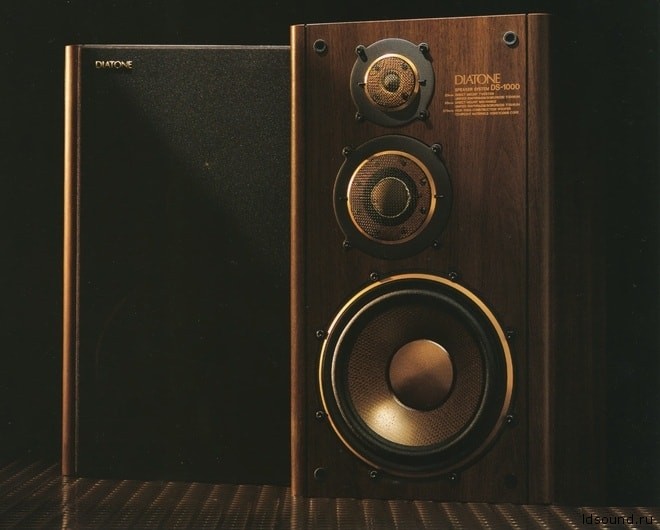

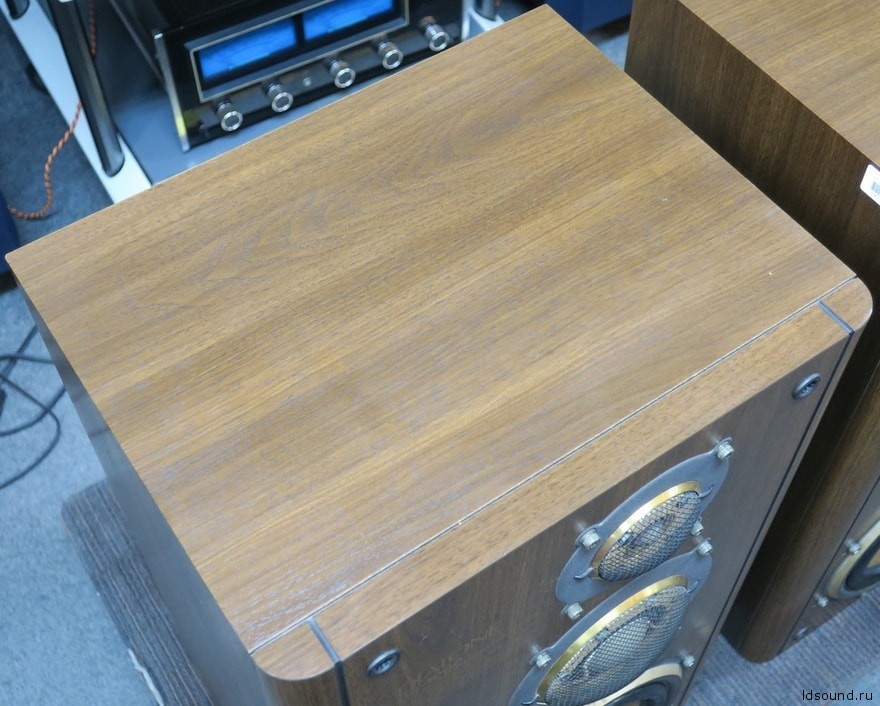

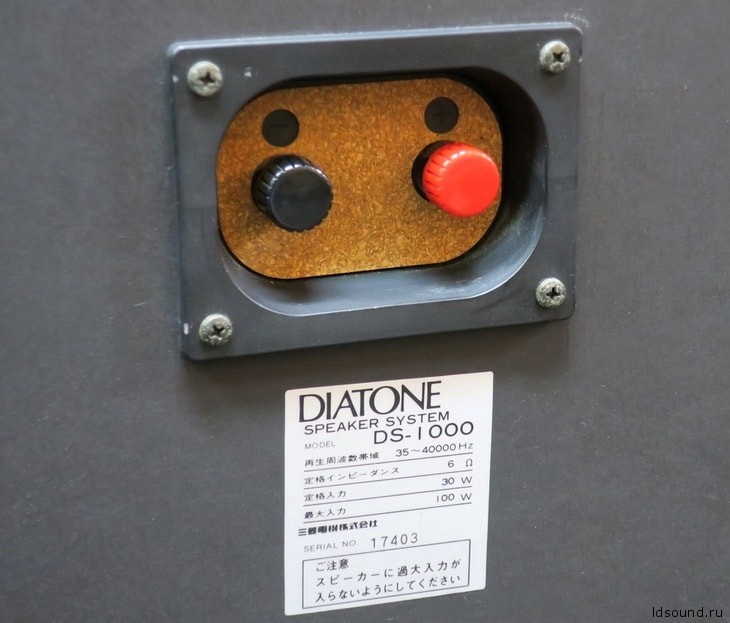

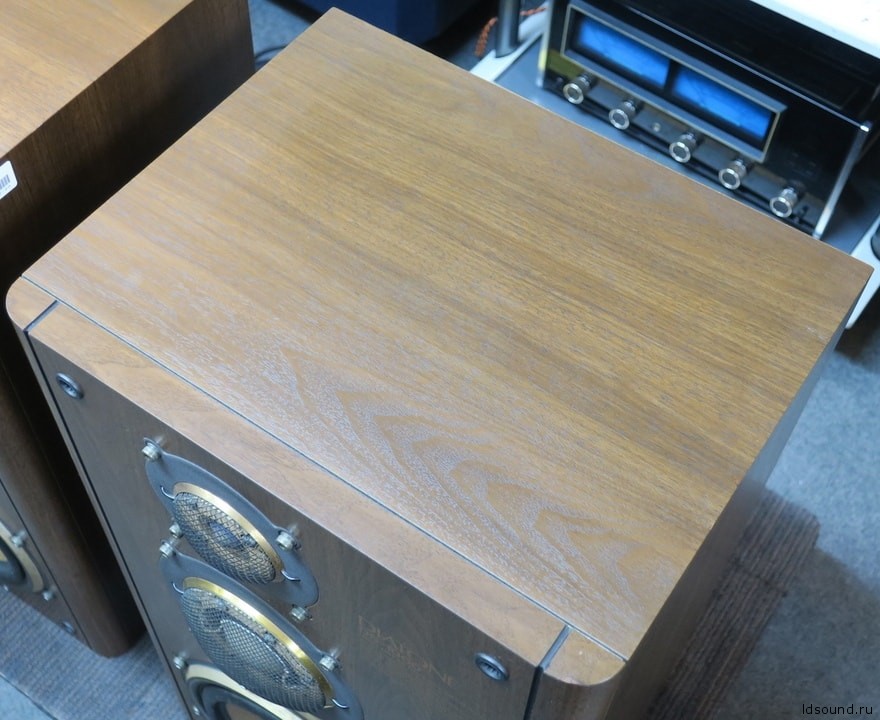

Акустические системы выполнены в зеркальном варианте. СЧ и ВЧ динамики закрыты сетками. Лицевая панель закрывается грилем. На задней стенке находится клеммная колодка и бирка с названием АС и основными характеристиками. Корпус изготовлен из ДСП и внешне фанерован шпоном.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

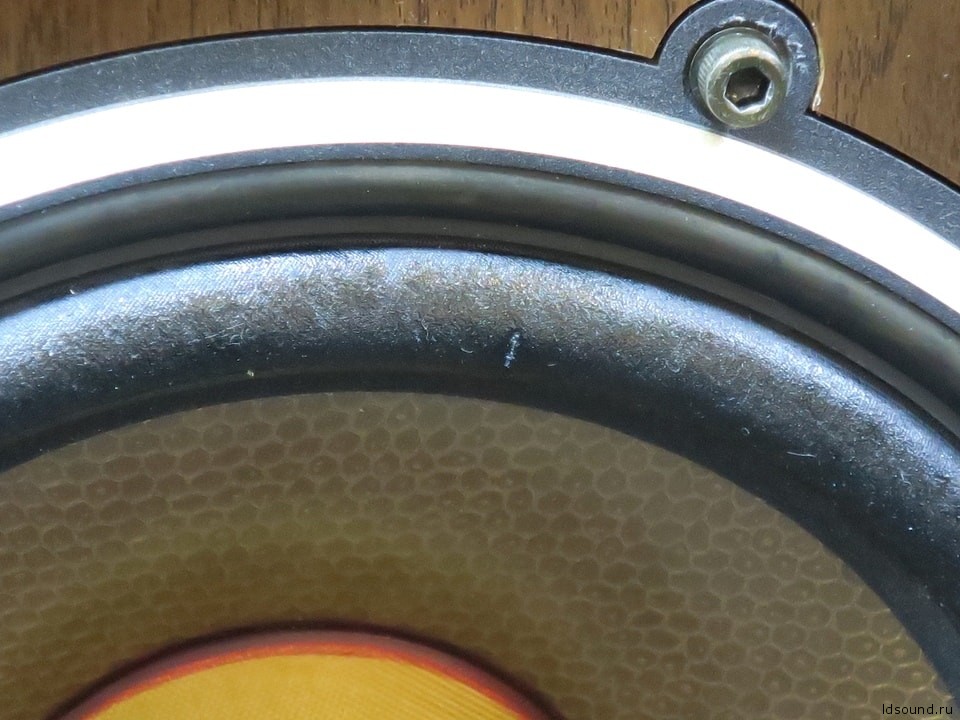

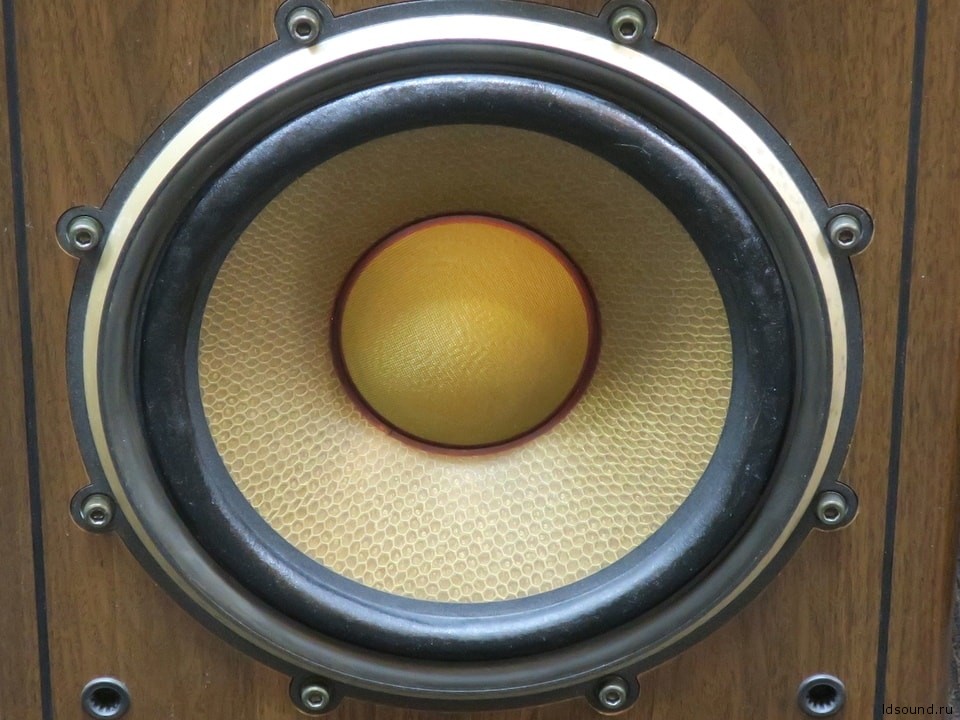

Низкочастотный излучатель конусного типа диаметром 270 мм с сотовым диффузором, в качестве материала оболочки используется полиамидное волокно с высокой прочностью на разрыв. Сотовая диафрагма по фирменной технологии сформирована в изогнутый конус. Таким образом, получена более высокая частота воспроизведения по сравнению с обычным конусом, а пик высокочастотного резонанса подавляется материалом оболочки с высокими демпфирующим свойством. Для сборки динамика применяется метод DMM (прямого монтажа в магнитную цепь). Магнитная система, впрессована в прочную и массивную алюминиевую литую раму. Это позволяет снизить вибрацию магнитной цепи и её акустическое влияние на звуковоспроизведение.
^Нажмите для увеличения^
^Нажмите для увеличения^
Среднечастотный излучатель купольного типа, диаметром 50 мм. Представляет собой титановую матрицу с наращенным поверхностным слоем бора. Такой метод изготовления позволяет куполу подавить собственный металлический призвук титана в сочетании с жесткостью бора. Благодаря высокой твердости материала купола передача энергии на диафрагму происходит без потерь, чем и достигается высокоскоростное воспроизведение звука. Магнитная система так же, как у НЧ излучателя впрессована в раму, что увеличивает жесткость и подавляет вибрацию.
^Нажмите для увеличения^
Высокочастотный излучатель купольного типа, диаметром 23 мм повторяет технологию изготовления СЧ излучателя.
^Нажмите для увеличения^
По заявлению изготовителя с целью улучшения отношения сигнал/шум звукового сигнала в акустических системах отсутствуют схемы аттенюаторов.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
