Изготовитель: завод «Динамик», г. Гагарин.
Назначение: для применения в закрытых акустических системах второй группы сложности в качестве низкочастотного звена для работы в помещениях.

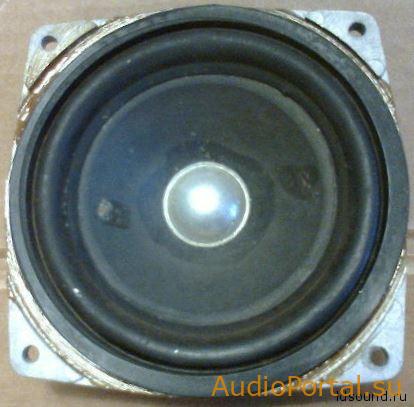

^Нажмите для увеличения^
Технические характеристики:
Диапазон частот: 80 – 3150 Гц
Неравномерность АЧХ: 18 дБ
Чувствительность: 81 дБ
Рабочая мощность: 15 Вт
Коэффициент гармоник при подводимой мощности на частотах:
200 Гц: 5%
400 – 1000 Гц: 4%
2000 Гц: 2,5%
Сопротивление: 4 Ом
Паспортная мощность: 20 Вт
Долговременная мощность: 30 Вт
Кратковременная мощность: 45 Вт
Частота резонанса: 50 Гц (±10 Гц)

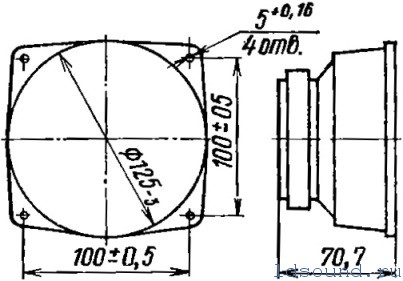

Размеры: Ø125х70,7 мм
Вес: 1,2 кг

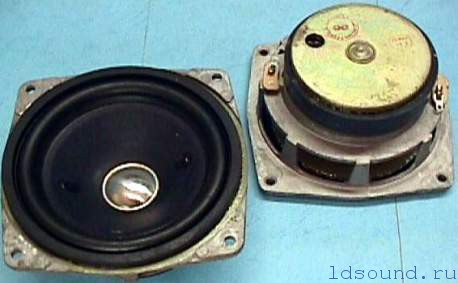

^Нажмите для увеличения^

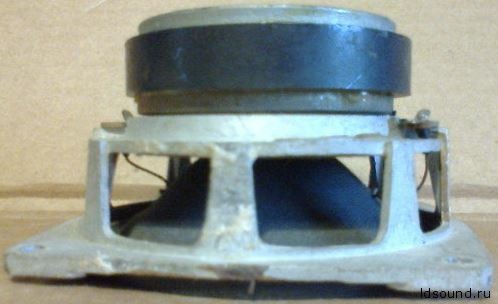

^Нажмите для увеличения^
Конструкция:
Головка электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава.

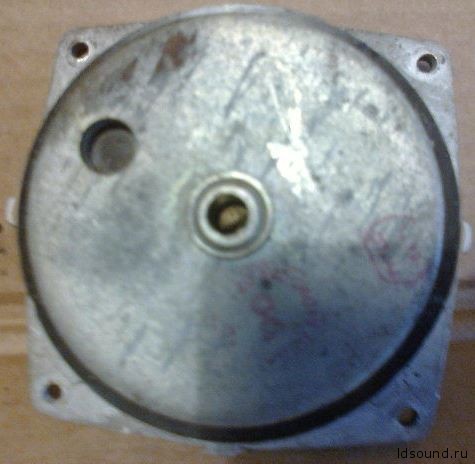

^Нажмите для увеличения^
Магнитная цепь:
- Кольцевой ферритовый магнит марки М16БА190 размером К85х35х15 мм.
- Керн диаметром 24,9 мм.
- Верхний фланец с отверстием диаметром 27,7 мм.
- Высота воздушного зазора 7 мм, его радиальная ширина 1,4 мм, индукция в зазоре 0,95 Тл.
^Нажмите для увеличения^
^Нажмите для увеличения^
Подвижная система:
- Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,224 мм, намотка двухслойная, общее число витков 88, в первом слое 44 витков, во втором – 44, высота намотки 11,3 мм, омическое сопротивление 3,6 Ом. Каркас катушки изготовлен из бумаги К-120. Высота ЗК 21 мм, внутренний диаметр 25,6 мм, внешний (вместе с намоткой) 26,9 мм.
- Диффузор конической формы с криволинейной образующей из бумажной массы с пропиткой.
- Подвес тороидальной формы из резины
- Центрирующая шайба из ткани с пропиткой.
