Производитель: Западная Германия, 1981-1983 г.
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 40 – 25000 Гц
Сопротивление: 4 Ом
Мощность:
номинальная: 50 Вт
максимальная: 75 Вт
Используемые динамики:
НЧ: 165 мм (конус, бумага на резине)
ВЧ: 25 мм (купол, пленка с пропиткой)
Частоты раздела фильтра: 1000 и 3500 Гц
Исполнение: черный, серый, дерево
Размер с грилем (ВхШхГ): 41х25х22 см
Вес: 8,2 кг
^Нажмите для увеличения^
Описание:

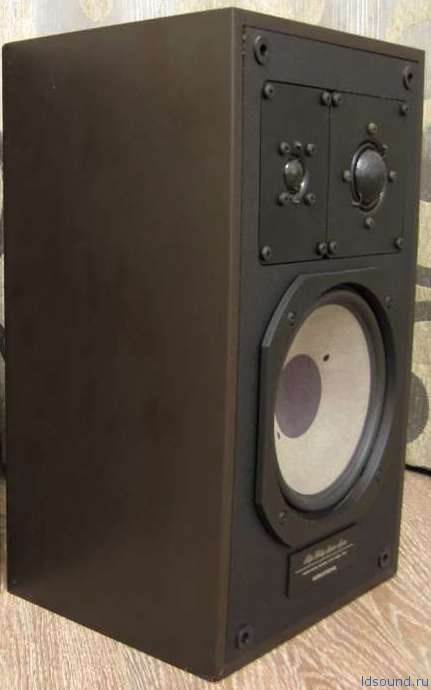

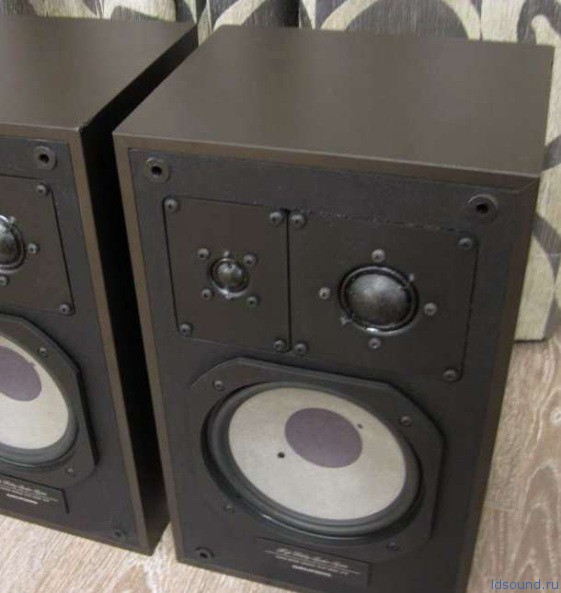

Корпус АС выполнен из мелкозернистого ДСП, очень похожего на МДФ, толщиной 19 мм. Внешне корпус покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Лицевая панель покрыта таким же шпоном, темного цвета, но имеет другую фактуру. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

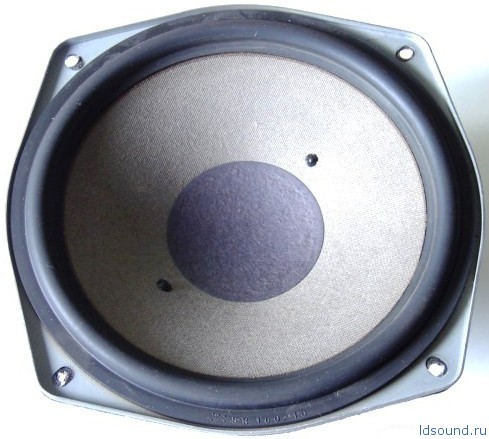

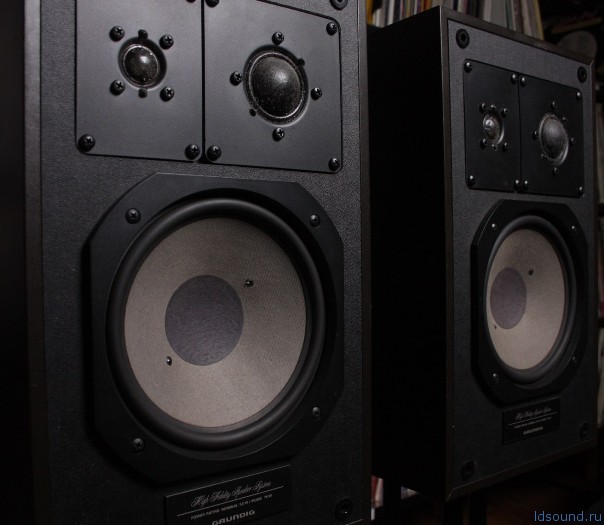

Динамики посажены заподлицо передней панели через пеновый уплотнитель. Все крепится с помощью черненых шурупов. НЧ динамик имеет пластмассовую накладку, которая выступает над панелью. Верхние фланцы СЧ и ВЧ динамиков – пластмассовые, толщиной верхних фланцев 5 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла. Так же у НЧ динамика с задней стороны корзина оклеена плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^
Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
^Нажмите для увеличения^
^Нажмите для увеличения^

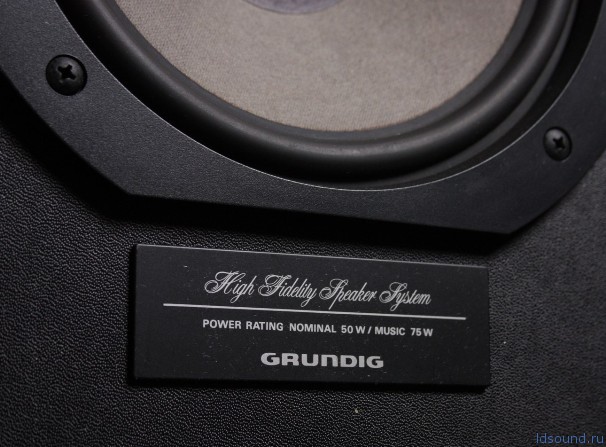

Так же под динамиками на передней панели приклеен шильдик с названием АС. А на задней стенке, снаружи наклеена бирка с названием акустической системы и её основными техническими характеристиками.
