Усилитель для сабвуфера на TDA7294 (мостовая схема)

Вступление



Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).

Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона. Все это фигня и называется словом – «болезнь». Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей магнитолы, акустики, усилителя, то вот Вам и счастье. Теперь осталось только сделать усилитель и блок питания к нему (преобразователь напряжения).



Усилитель для сабвуфера на TDA7294 (мостовая схема)



^Нажмите для увеличения^

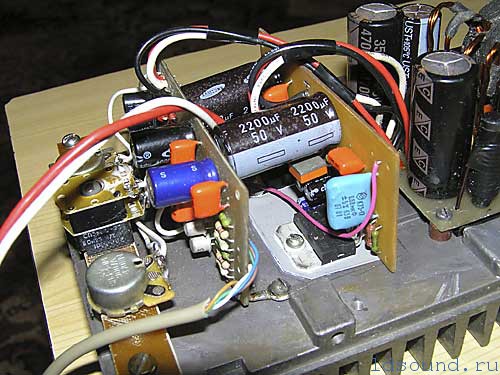

^Нажмите для увеличения^ Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку под свой корпус. Незацикливайтесь на поисках идеальной платы. Берите ту, которая устраивает Вас по конструкции и размерам. Работать будут практически любые платы, в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке, но если это не так, то не факт, что схема не будет работать или возбуждаться. На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а соединены последовательно. Все работает без проблем. Если вы впервые собираете такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под себя и под свои детали. Типовая схема включения не критична к применяемым деталям и при правильном монтаже начинает работать сразу. Конденсаторы по питанию не обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой (оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм (теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени. Еще одна прописная истина – микросхемы на радиатор только через изоляционные прокладки и желательно термопаста.

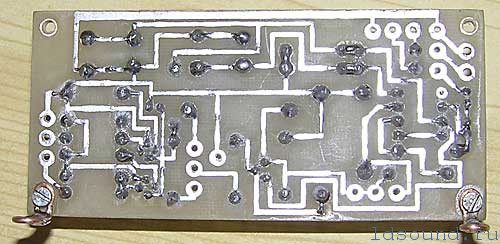

Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто будет ее повторять, то пропаяйте дорожки питания и выход на динамик.

^Нажмите для увеличения^

^Нажмите для увеличения^ Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует. У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько микросхем). Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало нормально. Переменники используйте хорошие иначе не миновать треска в динамике.

^Нажмите для увеличения^

^Нажмите для увеличения^

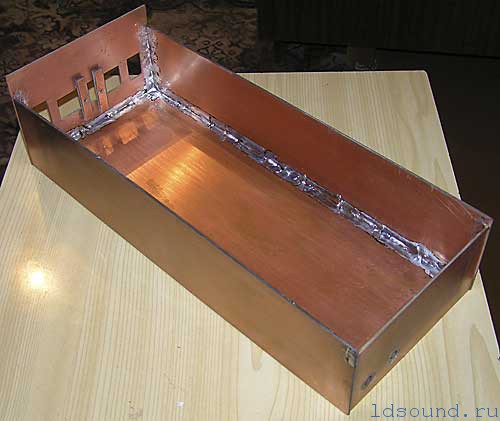

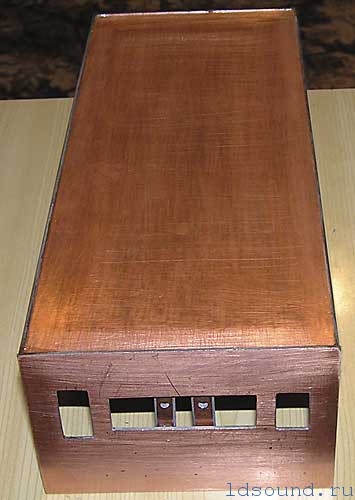

Конструкция корпуса у каждого своя, я делал по старой проверенной технологии из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус получается крепкий и красивый. Покрашен антигравием. Разъем под питание и динамик самодельный, использовал часть мощного реле. Усилитель представляет собой законченную конструкцию. При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и Вам придется все покупать, то это будет представлять определенную сумму денег. Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный усилитель идеально подходит для начального уровня.

TDA 7294 datasheet

Печатная плата в формате [.pcb] (не проверено на соответствие)

Печатная плата [.lay]

^Нажмите для увеличения^
