100 ГДН-3-8 (75 ГД-1)

Изготовитель: ПО «Красный Луч», г. Красный Луч.



^Нажмите для увеличения^

Технические характеристики:

Диапазон частот: 25 – 1250 Гц
Чувствительность: 90 дБ
Номинальная мощность: 75 Вт
Паспортная (шумовая) мощность: 100 Вт
Сопротивление: 8 Ом
Частота резонанса: 25 Гц (±5 Гц)
Эквивалентный объем: 200 л (±50 л)
Полная добротность: 0,35 (±0,1)
Размеры: Ø315х190 мм
Вес: 6,5 кг

^Нажмите для увеличения^

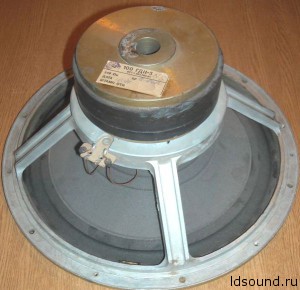

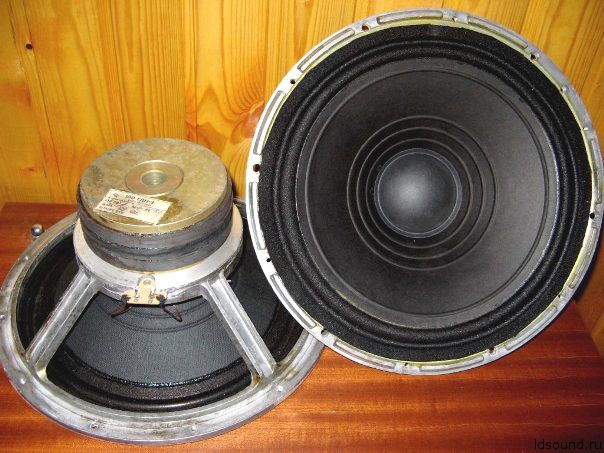

Конструкция:

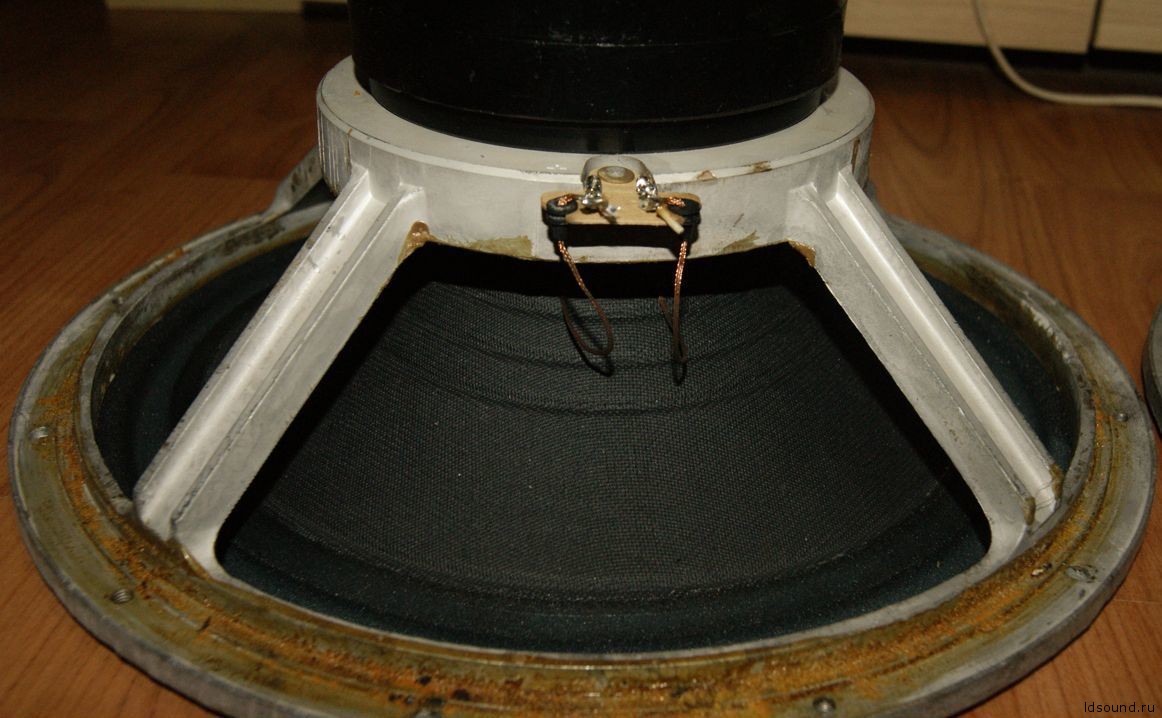

Головка электродинамического типа, низкочастотная, круглая, с не экранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава.

^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

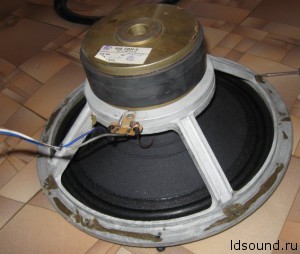

Магнитная цепь состоит из 3 кольцевых ферритовых магнитов марки М25БА-170-3К, размером 134х57х12 мм. Керн диаметром 49,6 мм.

^Нажмите для увеличения^



^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

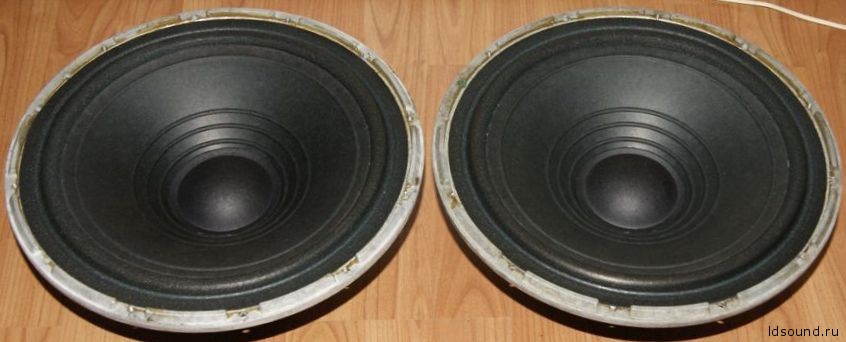

Подвижная система:

1. Звуковая катушка выполнена из медной фольги намотанная медным проводом.
2. Диффузор из бумажной массы.
3. Подвес S-образной формы из резины или пены, подклеиваемый к внешнему краю диффузора.
4. Центрирующая шайба из ткани с пропиткой.
5. Колпачок сферической формы из бумаги.

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

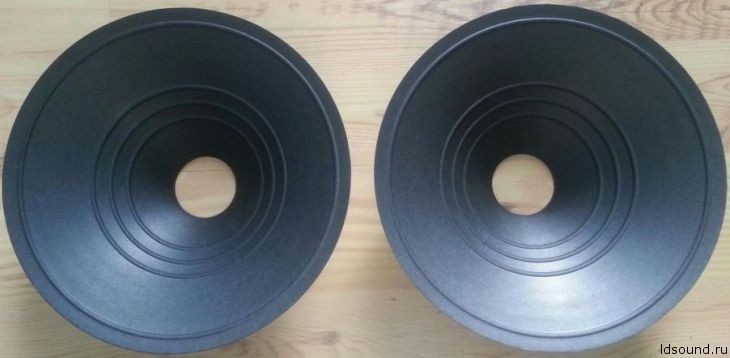

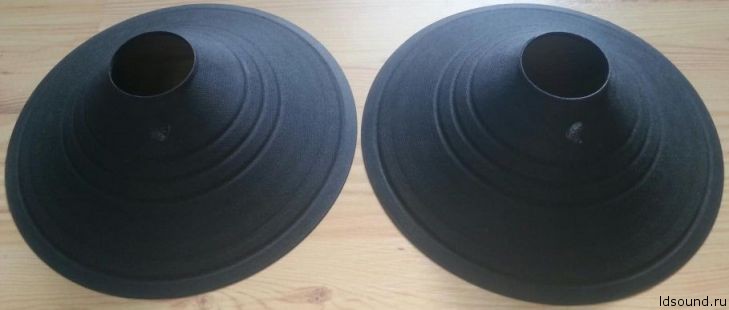

Диффузор 100 ГДН-3-8:

^Нажмите для увеличения^ ^Нажмите для увеличения^
