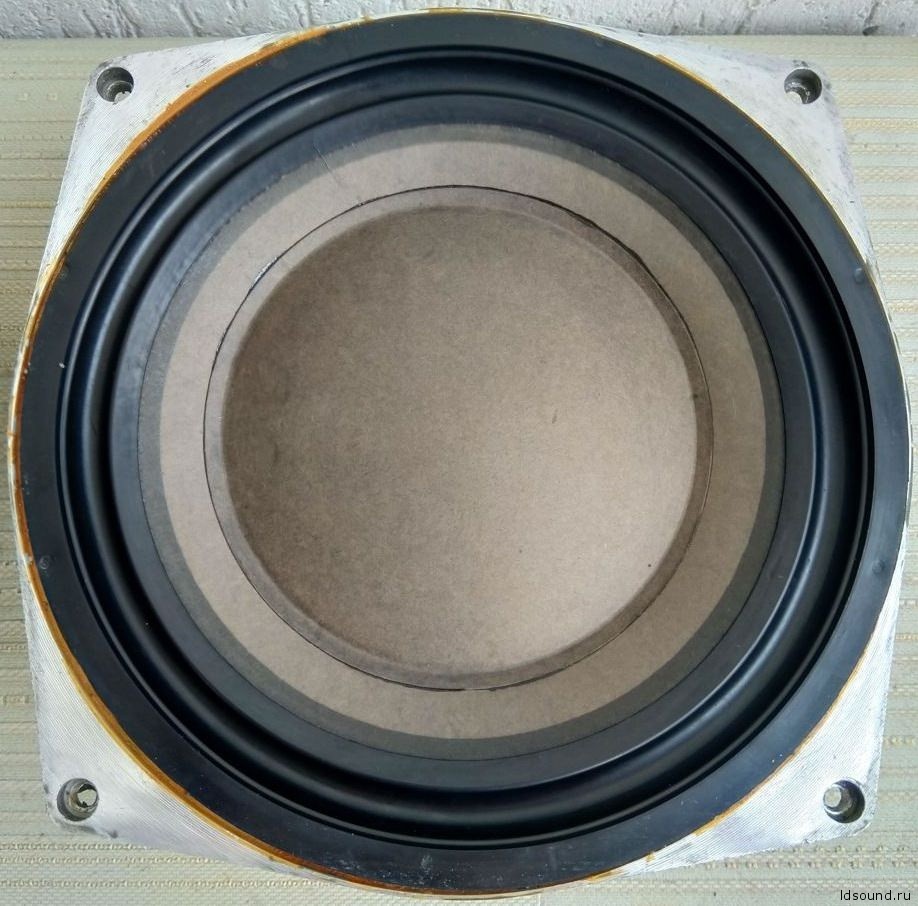

75 ГДН-1-8 (30 ГД-2А)

Изготовитель: Рижский радиозавод им. А.С. Попова.

Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях. Выпускается в двух модификациях с номинальным сопротивлением 4 Ом (75 ГДН-1-4) и 8 Ом (75 ГДН-1-8).

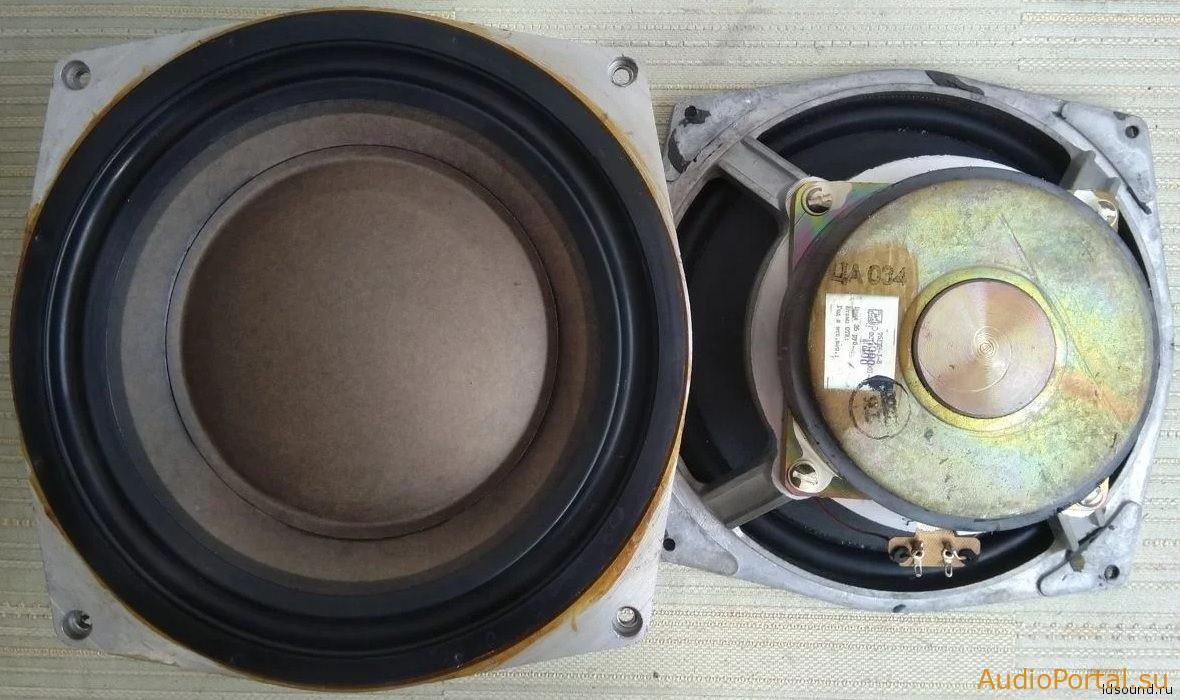

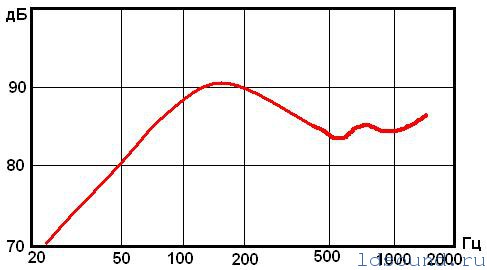

^Нажмите для увеличения^

Характеристики:

Диапазон воспроизводимых частот: 31,5 – 1000 Гц

Неравномерность АЧХ в диапазоне 63 – 1000 Гц: 10 дБ

Чувствительность: 86 дБ

Звуковое давление: 1,26 Па

Коэффициент гармоник при рабочей мощности:

40 Гц: 5%

63 Гц: 4%

выше 80 Гц: 3%

Сопротивление: 8 Ом

Максимальная шумовая (паспортная) мощность: 75 Вт

Максимальная долговременная мощность: 78 Вт

Кратковременная мощность: 80 Вт

Эквивалентный объем: 52 л

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,35 (±0,05)

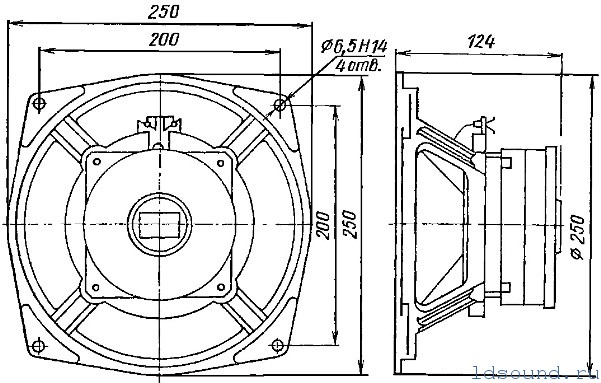

Размер: Ø250х124 мм

Вес: 6 кг

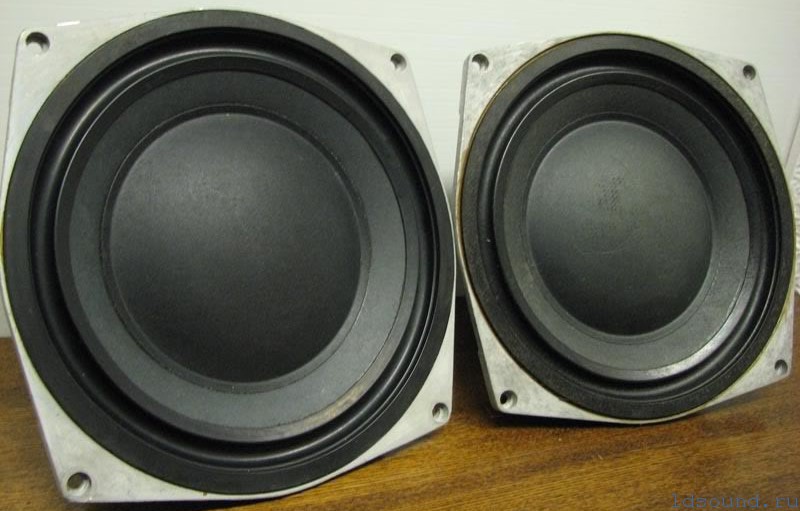

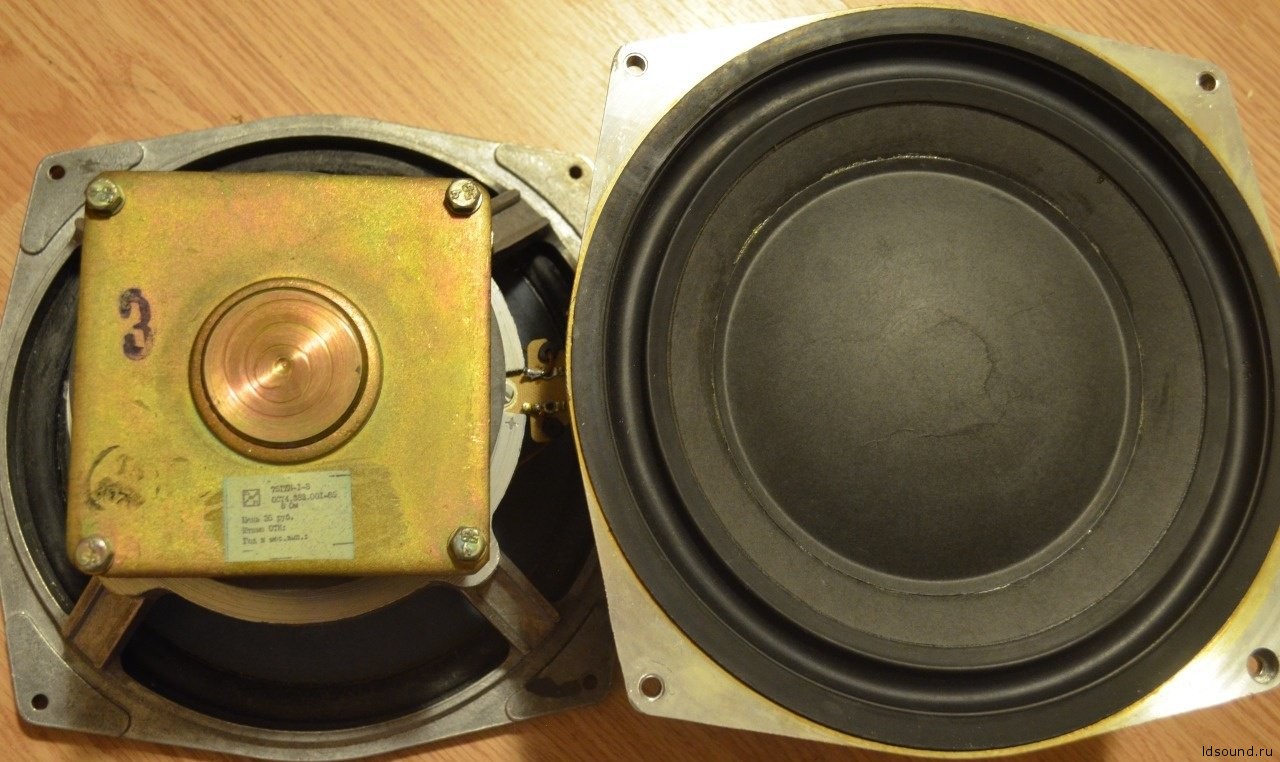

^Нажмите для увеличения^

Особенности конструкции:

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью.

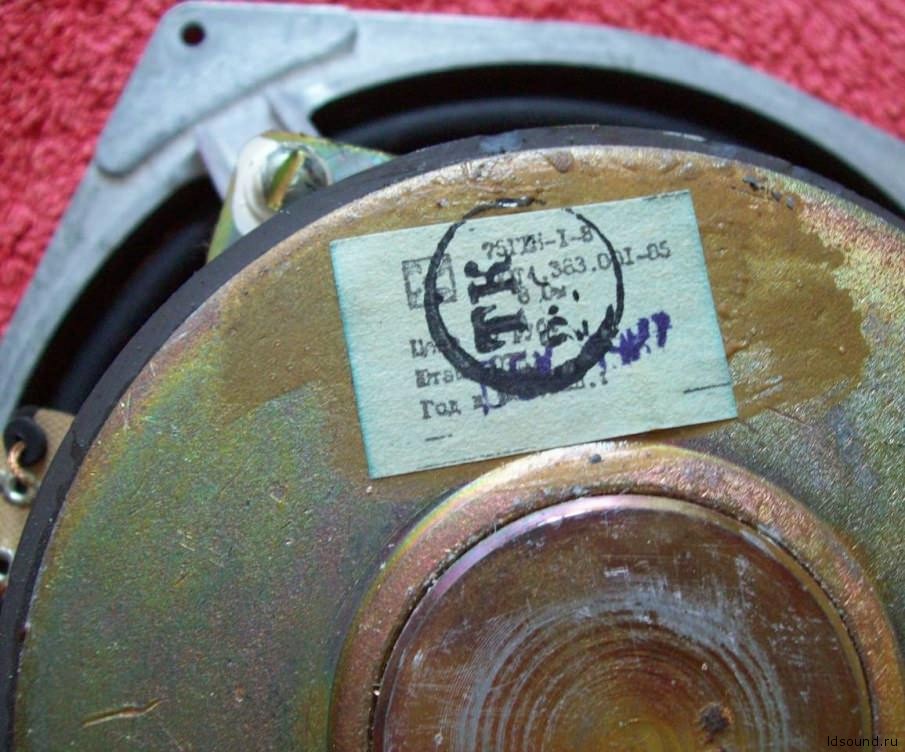

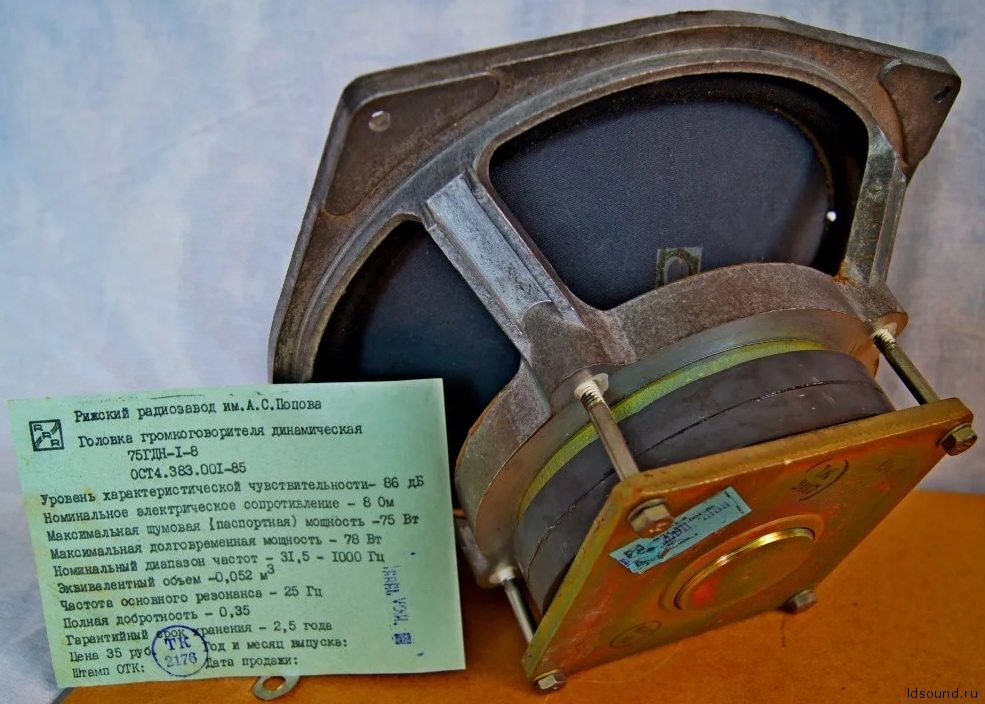

^Нажмите для увеличения^

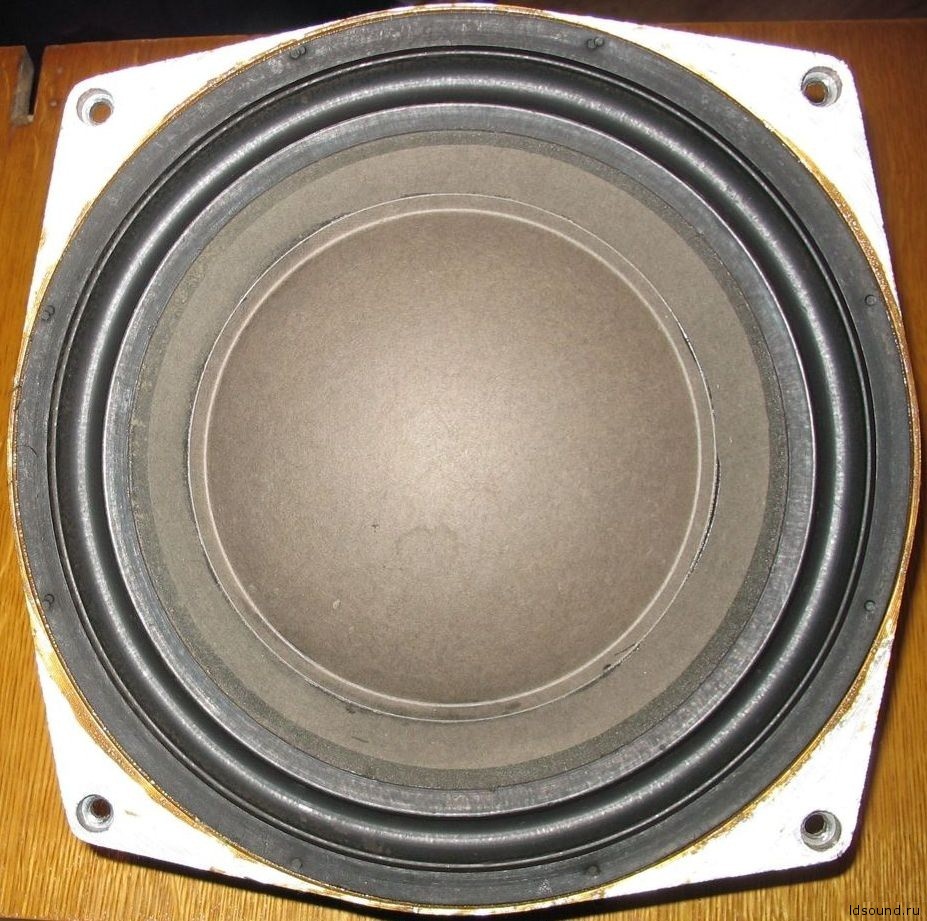

Корзина изготовлена методом литья под давлением из алюминиевого сплава. Диффузор конусный, изготовленный из бумажной массы с пропиткой. Подвес тороидальной формы, изготовленный из резины. Центрирующая шайба изготовленная из ткани с пропиткой. Высота воздушного зазора 9,8 мм, его радиальная ширина 2 мм, индукция в зазоре 0,87 Тл.

^Нажмите для увеличения^

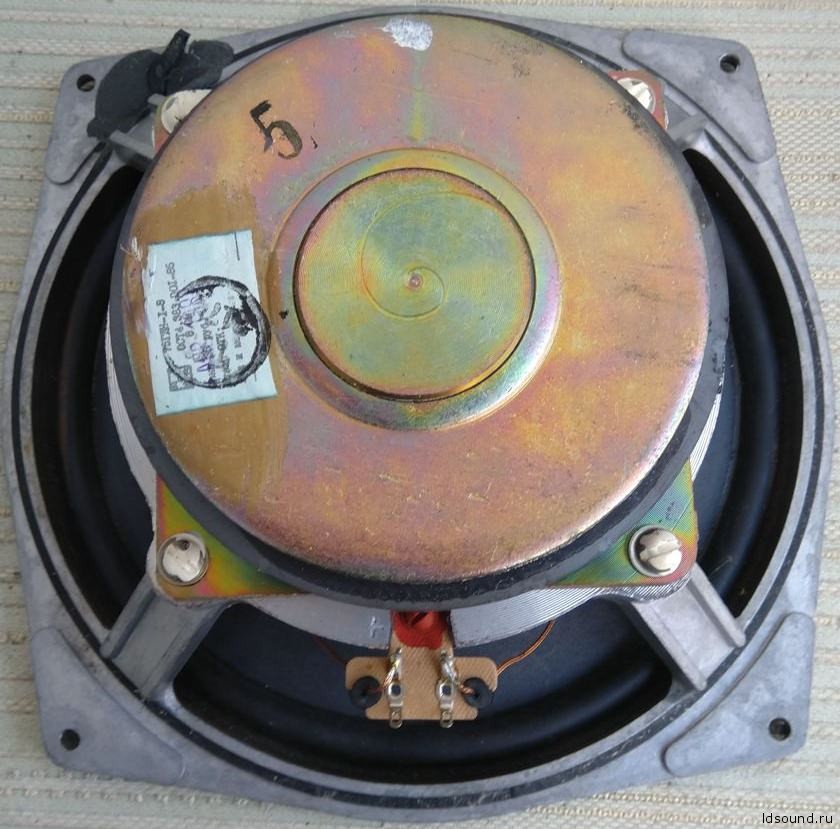

Магнитная цепь состоит из:

кольцевого ферритового магнита марки 25БА170 размером К134х57х12 мм;
керна диаметром 49,7 мм;
верхнего фланца с отверстием диаметром 53,7 мм.

^Нажмите для увеличения^

Звуковая катушка, намотана проводом марки ПЭВТЛ-1 диаметром 0,28 мм, намотка двухслойная, в первом слое – 69 витка, во втором 67. Омическое сопротивление 6,7 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из медной ленты. Высота ЗК 41,6 мм, внутренний диаметр 50,7 мм, внешний (вместе с намоткой) 52,6 мм.
