Лампа 6Ж3П (лучевой тетрод)

^Нажмите для увеличения^ Схема соединения электродов лампы 6Ж3П

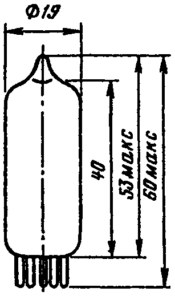

^Нажмите для увеличения^ Цоколь миниатюрных ламп с диаметром 19 мм

Лучевые тетроды для усиления напряжения высокой частоты. Оформление — в стеклянной оболочке, миниатюрное. Масса 12 г.

Основные параметры при Uн = 6.3 В,Ua = 250 В, Uс2 = 150 В, Rк = 200 Ом

Параметр	Условия	6Ж3П	6Ж3П-Е	EF96	Ед. изм.
Аналог	—	6AG5, EF96	—	B	—
Ток накала	—	300±25	300±20	300	мА
Ток анода	—	7±2	7±1.8	7	мА
Ток анода	в начале характеристики при Uc1 = -9 В	≤30	≤30	—	мкА
Ток второй сетки	—	2±0.7	2±0.7	2	мА
Обратный ток первой сетки	—	≤1	≤1	—	мкА
Ток утечки между катодом и подогревателем	—	≤20	—	20	мкА
Крутизна характеристики	—	5±1	5±1	5	мА/В
Внутреннее сопротивление	—	0.8	0.8	0.8	МОм
Напряжение виброшумов	при Rа = 2 кОм	≤250	≤100	—	мВ
Межэлектродные емкости	входная	6.2±1.2	6.2±1.2	6.5	пФ
	выходная	1.5±0.4	3.5±0.65	1.8
	проходная	≤0.5	≤0.018	≤0.003
Наработка	—	≥3000	≥5000	—	ч
Критерии оценки
Крутизна характеристики по первой сетке	—	≥3.25	≥3.25	—	мА/В

Предельные эксплуатационные данные

Параметр	Условия	6Ж3П	6Ж3П-Е	EF96	Ед. изм
Напряжение накала	—	5.7-7	6-6.6	6.9	В
Напряжение анода	—	330	330	330	В
Напряжение анода	при включении холодной лампы	—	—	550	В
Напряжение второй сетки	—	165	165	165	В
Напряжение второй сетки	при включении холодной лампы	—	—	550	В
Напряжение между катодом и подогревателем	—	100	100	100	В
Мощность, рассеиваемая анодом	—	2.5	2.5	2	Вт
Мощность, рассеиваемая второй сеткой	—	0.55	0.55	0.5	Вт
Сопротивление в цепи первой сетки	—	0.1	0.1	0.1	МОм
Устойчивость к внешним воздействиям
Ускорение	при вибрациис частотой 50 Гц	2.5	6	—	g
Ускорение	при многократных ударах	35	75	—	g
Интервал рабочих температур окружающей среды	—	-60…+100	-60…+85	—	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

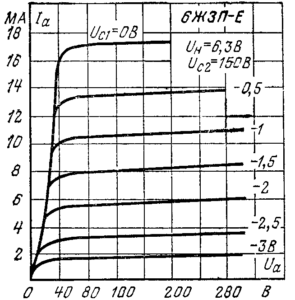

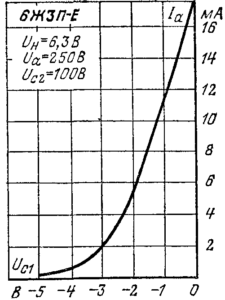

^Нажмите для увеличения^ Анодно-сеточные характеристики
