Изготовитель: ВНИИРПА им. А.С. Попова.
^Нажмите для увеличения^
Низкочастотная динамическая головка. Рама изготовлена из алюминиевого литья с внешним размером ∼ 380х380 мм. Диффузор с диаметром по кромке 250 мм выполнен из бумаги, с лицевой стороны горячим способом покрыт тонким ВЛМ-25, подвес резиновый. Центрирующая шайба тканевая. Магнитная система построена на кольцевом ферритовом магните. Данный динамик специально разрабатывался для закрытого ящика. Он имеет низкую чувствительность (84 дБ) и тяжелый диффузор с резиновым подвесом. Звуковая катушка диаметром 70 мм намотана на бумажном каркасе медной жилой. Частота основного резонанса – 12 Гц.
^Нажмите для увеличения^
^Нажмите для увеличения^
Выпускались схожие по названию модели 100 ГДН-3-8 и 100 ГДН-4-8 Вега, но они меньше, представленного 100 ГДН-1-8. Динамики были специально разработаны в институте ВНИИРПА для акустической системы 100 АС-001 “Орбита” (100 АС-101 “Орбита”) и 100 АС-003 “Орбита” (100 АС-004 “Орбита”).
Рама без подвижной системы:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

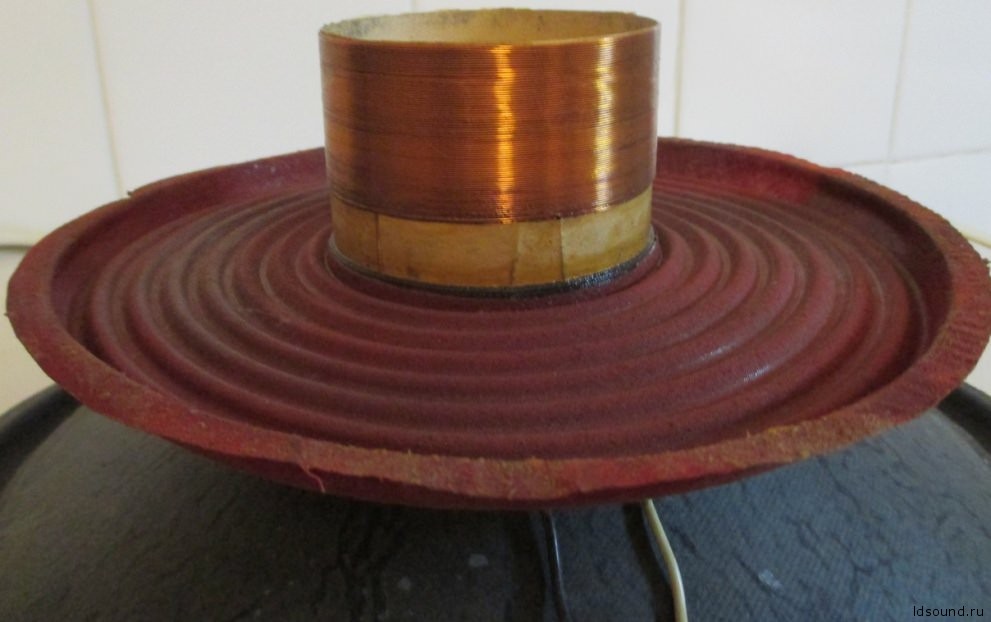

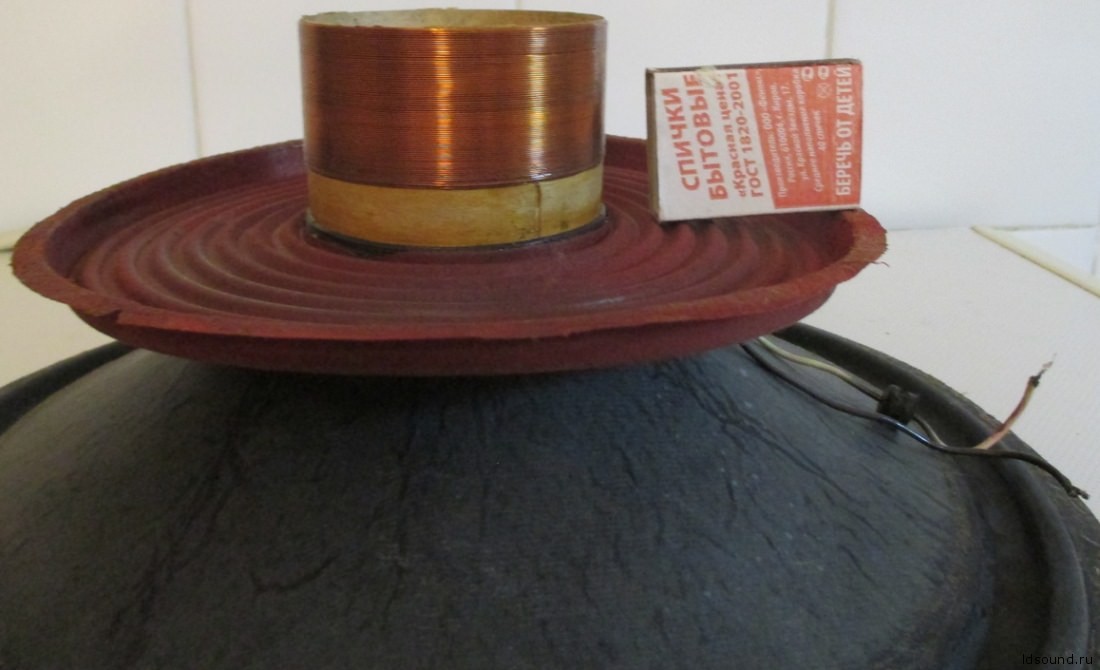

Звуковая катушка (диаметр 70 мм):
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Фото и информацию по динамику прислал Игорь Иванов
