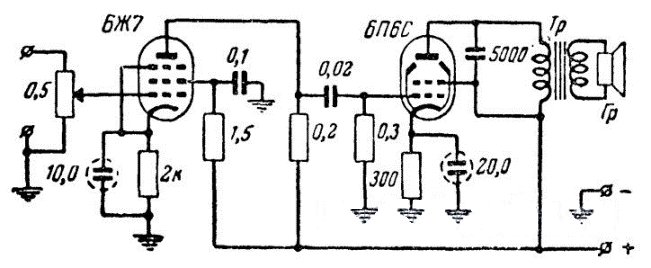

Выходная мощность 3 ва при коэффициенте гармоник 6% и входном напряжении 0,2 в.

^Нажмите для увеличения^ Выходной трансформатор Тр собран на сердечнике Ш-20Х20. Первичная обмотка содержит 2 900 витков ПЭ 0,15. Вторичная обмотка состоит из 80 витков ПЭ 0,8 (для нагрузки в 4 ом).
