Ниже приведена принципиальная схема лампового усилителя мощности Matchless Spitfire с применением ламп EL84/6BQ5. На входе усилителя мощности применяются лампы 12AX7, а на выходе — две EL84 или 6BQ5. В выпрямителе стоит лампа 5AR4.
^Нажмите для увеличения^
Рис. 1. Внешний вид лампового усилителя Matchless Spitfire.

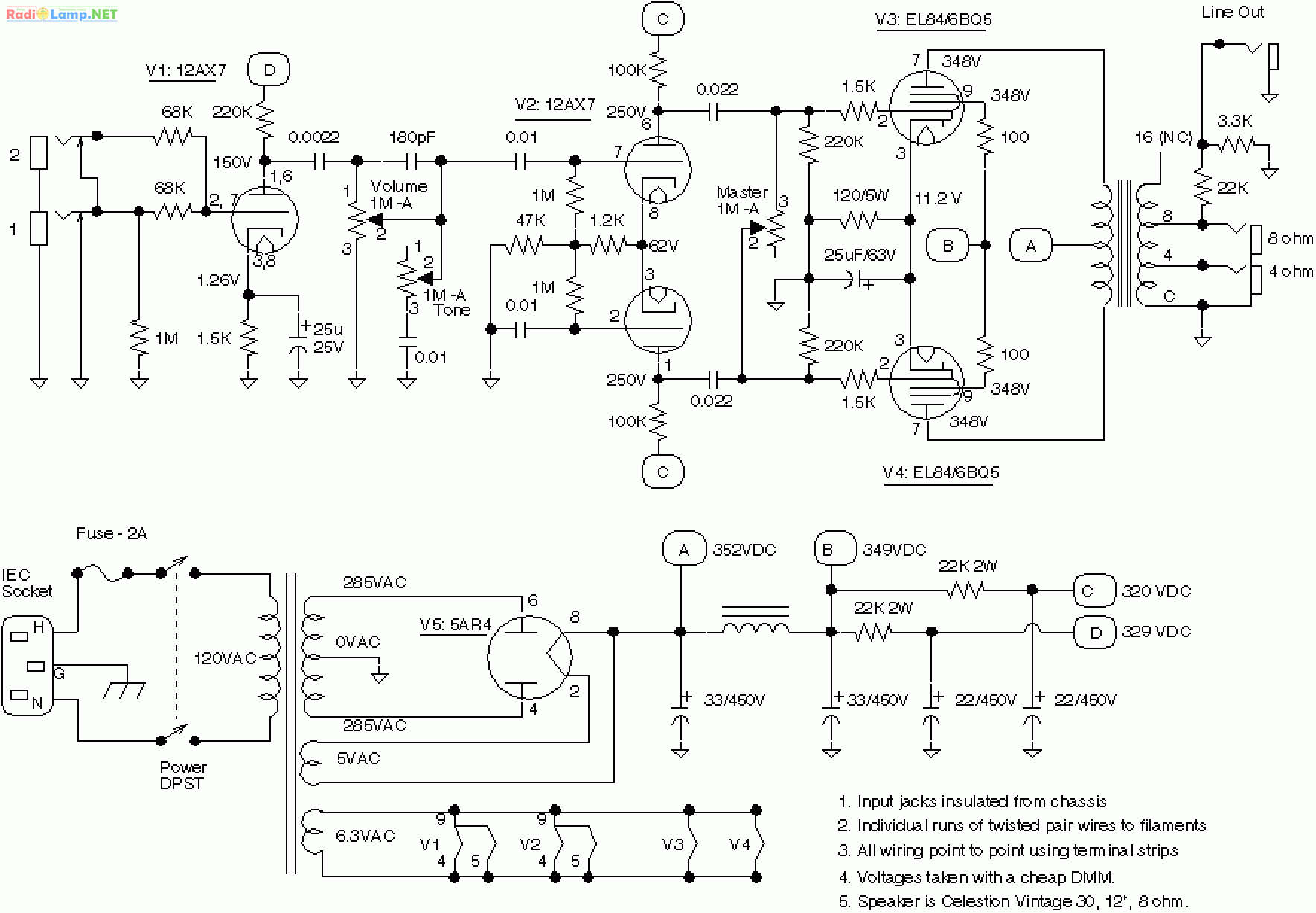

Matchless Spitfire push-pull EL84/6BQ5 vacuum tube amplifier Schematic.
^Нажмите для увеличения^
Рис. 2. Схема усилителя Matchless Spitfire с применением ламп EL84/6BQ5.
