Чтобы заставить усилитель хорошо звучать надо прежде
всего позаботиться о максимально возможном качестве применяемых
компонентов, тем более что в этой схеме их совсем немного.

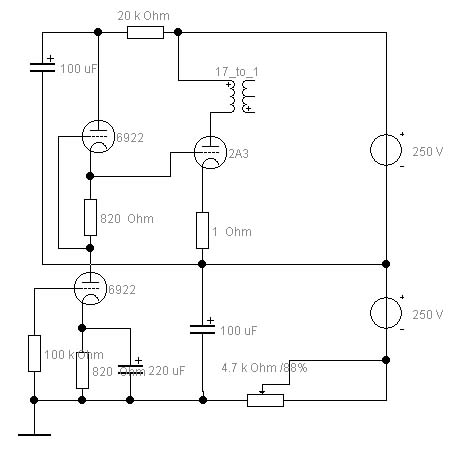

Приведенная схема довольно формальна и оставляет большую
свободу для творчества, пробуйте сами!
Итак, о лампах.
Что же можно применить? Выбор довольно большой. На выход
это 2А3, 6B4G, AD1, 6С4С, 2С4С, кроме того есть подходящие лампы с
косвенным накалом, в том числе и пентоды в триодном включении.
Да, тут надо сказать о катодных цепях прямонакальных
ламп. Я рекомендую питать накал выпрямленным и отфильтрованным
напряжением, выпрямитель должен быть собран на «быстрых» диодах,
зашунтированных слюдяными конденсаторами по 1000пФ. Заземляется накал
через среднюю точку двух резисторов 10Ом 2Вт, подключенных к двум концам
спирали накала.
Входная лампа- 6Н23П, 6Н1П, 6922, E88CC, Е188СС.
О пассивных элементах.
Основополагающее влияние на звук окажут конденсаторы
питания. Если есть возможность, поставьте BG WKZ, нет- попробуйте бумагу
в масле (если МБГ…, не забудьте вынуть из стального корпуса),
Номиналы:
На входном каскаде достаточно 68- 100mF, а вот на
выходном (на схеме не показан, входит в состав «верхнего» БП) меньше
150mF не рекомендую.
Катодный конденсатор должен быть того же типа, что и
конденсатор в питании.
Блоки питания с кенотронным выпрямлением и однозвенными
CLC фильтрами (хотя в «нижнем» можно применить и CRС, но с первым звук
будет лучше).
Смещение выходной лампы задается значениями резисторов
20К и переменным 4К7.
Что надо помнить- напряжение земля- анод «верхней» 6Н23П
должно быть около 400В, ток при этом составит 4-5мА, напряжение на сетке
выходной лампы 204В.
Точная регулировка тока покоя осуществляется переменным
резистором. Контролируется по падению напряжения на резисторе 1Ом.
При первом запуске рекомендую позаботиться о том, чтобы
выходную лампу заведомо «прикрыть».
Выходной каскад работает с нагрузкой 2К5- 3К5 при токе
50мА, напряжение катод- сетка около -45В, плюс- минус параметры
конкретной лампы.
Выходной трансформатор
Выбор широк, в порядке убывания: Tamura, Tango (ISO corp.),
Sowther, AudioNote, Lundahl…
Не экономьте, приобретите хорошие трансы, они не
пропадут, а вы не пожалеете.
|
