Ниже представлена принципиальная схема двухтактного лампового усилителя мощности Manley 35MWB. На входе стоят 12AT7 и 6414. На выходе установлены четыре лампы EL84.
^Нажмите для увеличения^

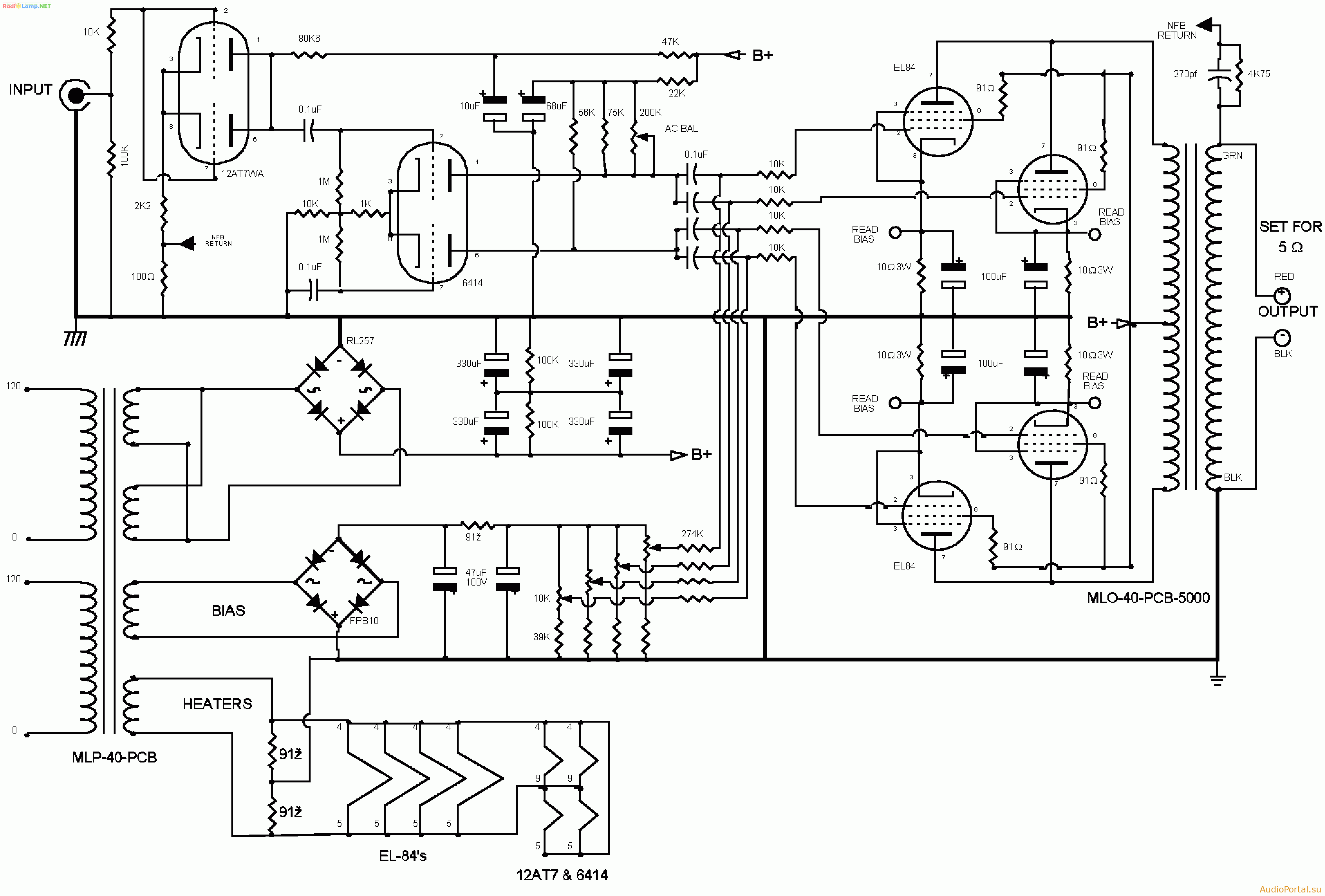

Рис. 1. Принципиальная схема лампового усилителя Manley 35MWB на четырех EL84.
35 WATT MONOBLOCK. Manle Laboratories, Inc.
