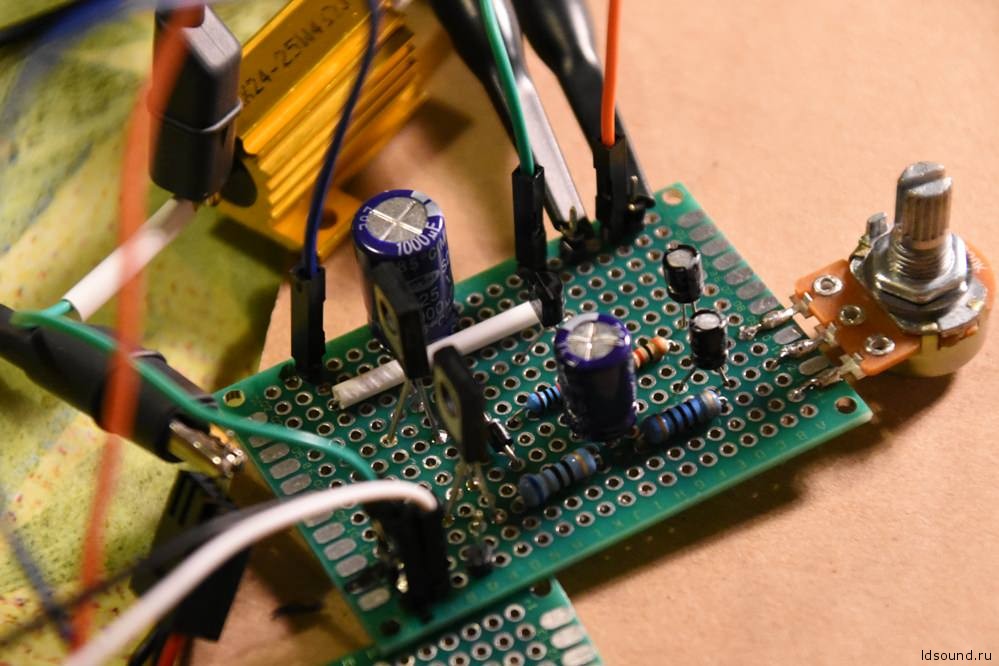

Работы выполнена по этой статье. Но чтобы далеко не ходить, схема добавлена ниже. Сам усилитель собран на макетке и опробован.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

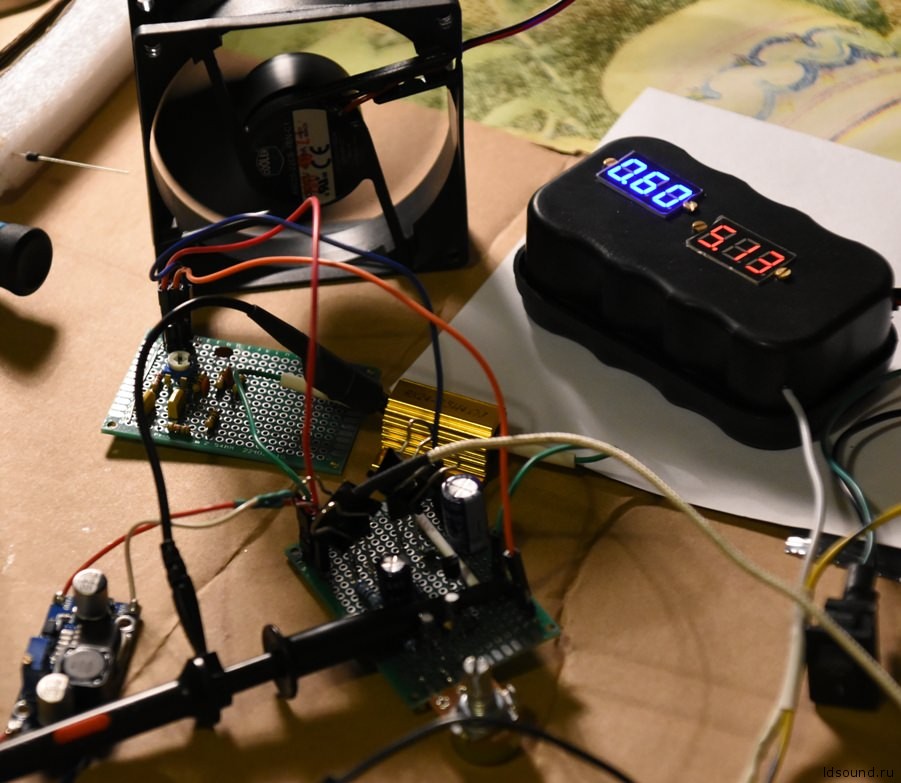

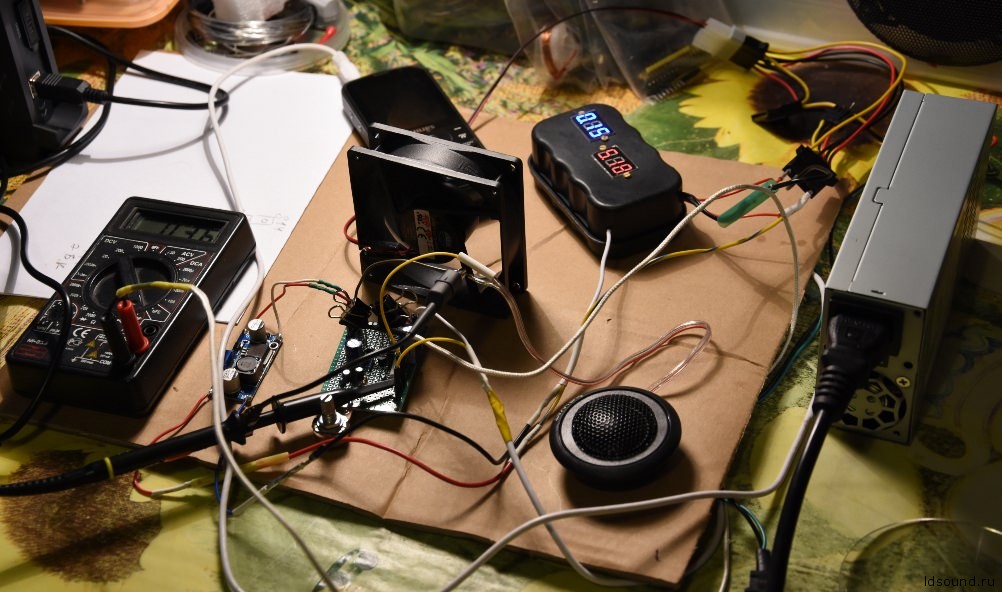

Итак, вот чего удалось добиться при первом колхозе:
- Напряжение питания: 9,2 В;
- Потребляемый ток (от источника 5,1 В): 0,69 А;
- Размах сигнала на нагрузке 4 Ом: 4,2 В;
- Звуковая (электрическая) мощность, выдаваемая на нагрузку (измерена по потребляемой мощности) = 2,3 Вт;

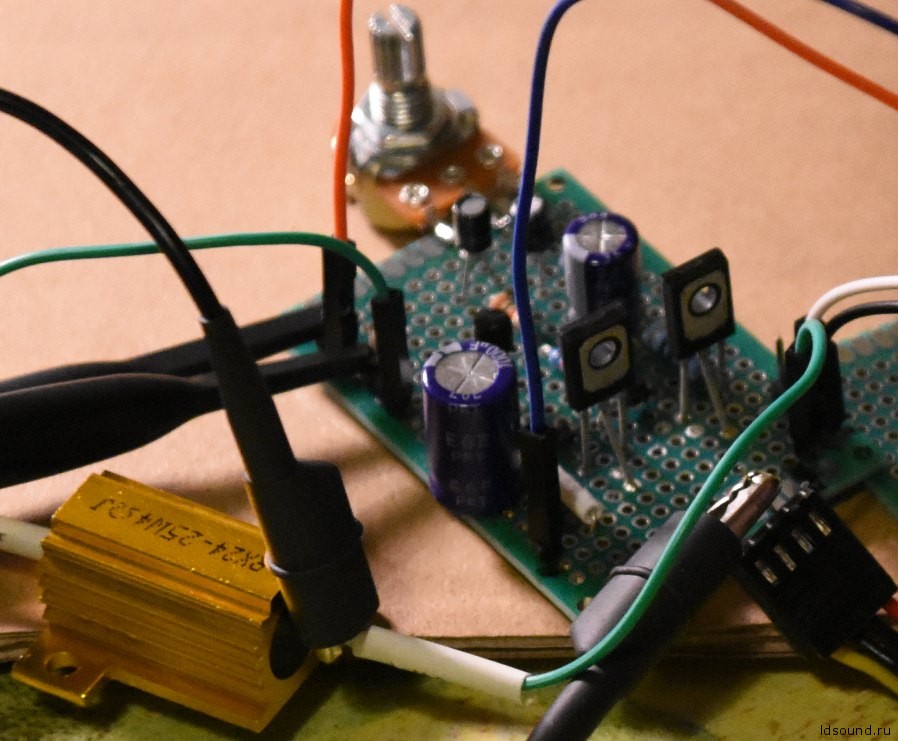

- Температура верхнего выходного транзистора (VT2, транзисторы – КТ814/815, при весьма условных радиаторах и обдуве кулером): 45°;
- Искажений почти нет, есть небольшое “сминание” дна нижней полуволны синусоиды, частота сигнала 440 Гц;
Похоже – схема работает, и работает (почти) как заявлено, и похоже – резерв у конкретной реализации схемы ещё есть. Есть смысл подумать о сборке штатного 2х-канального варианта, но это после теста с музыкой.

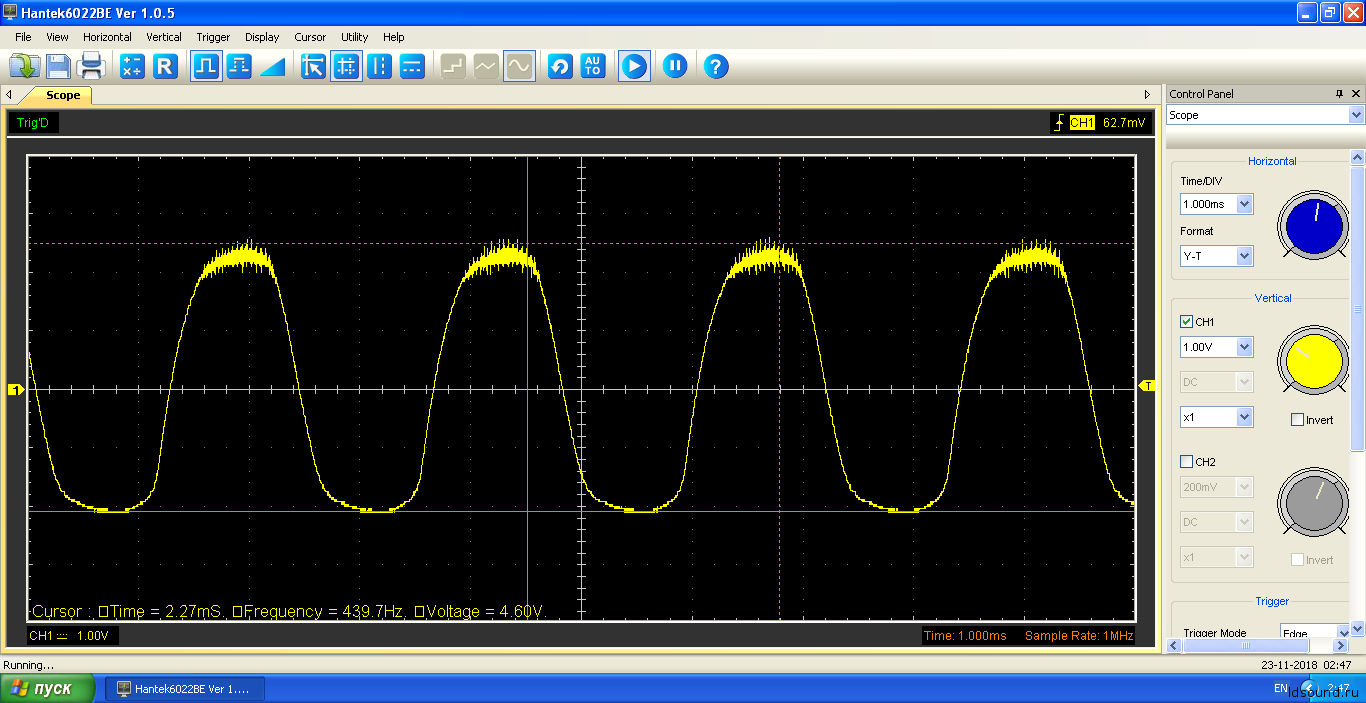

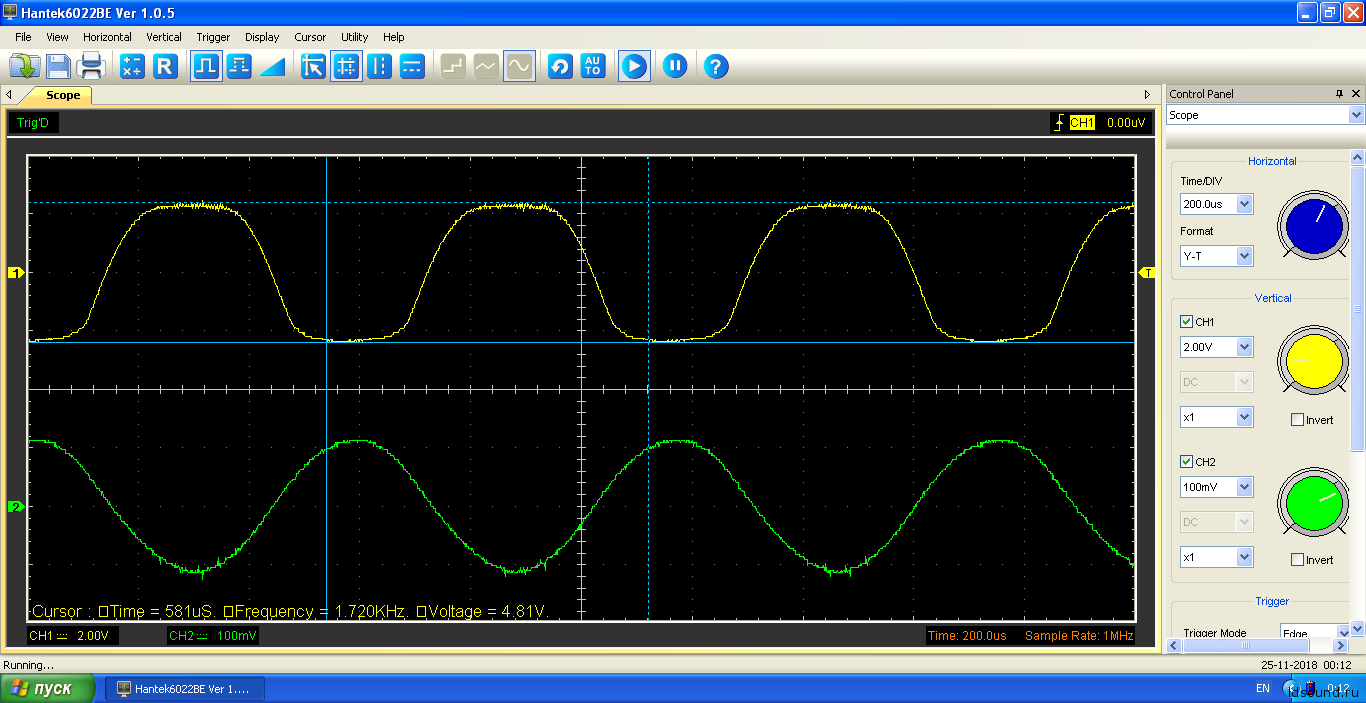

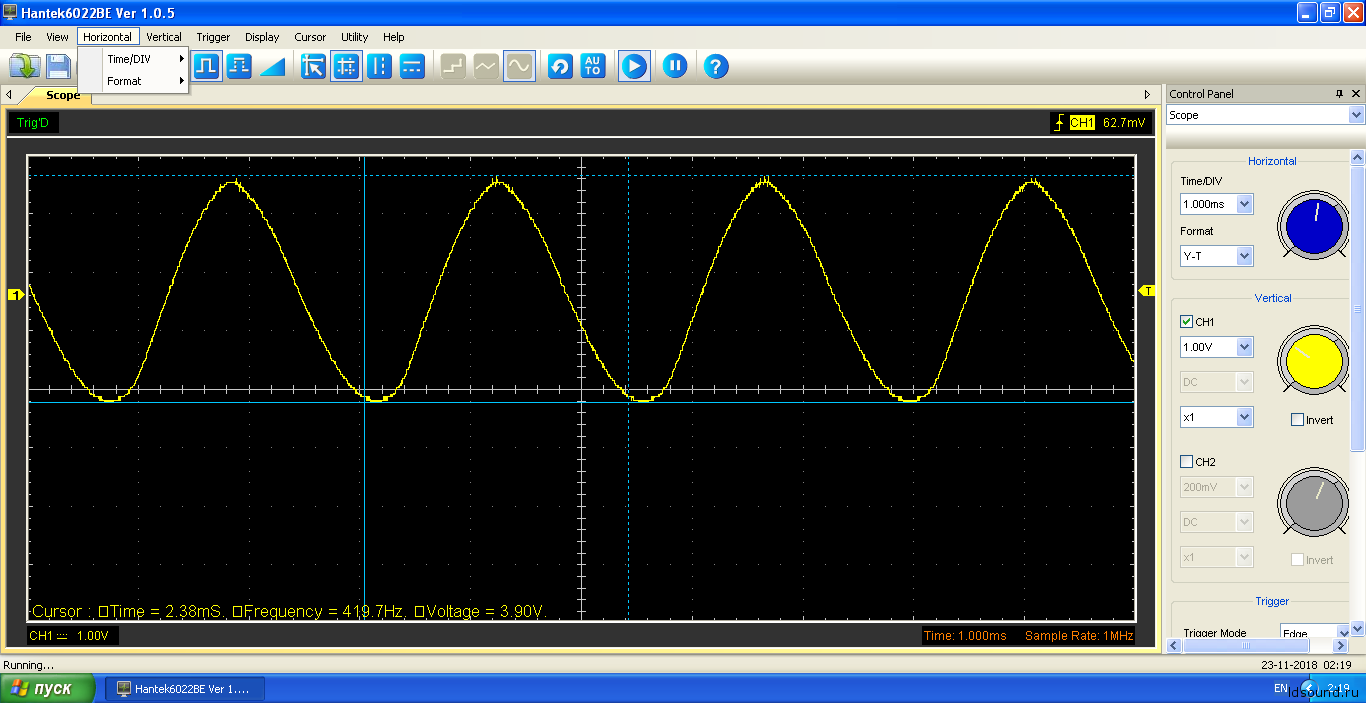

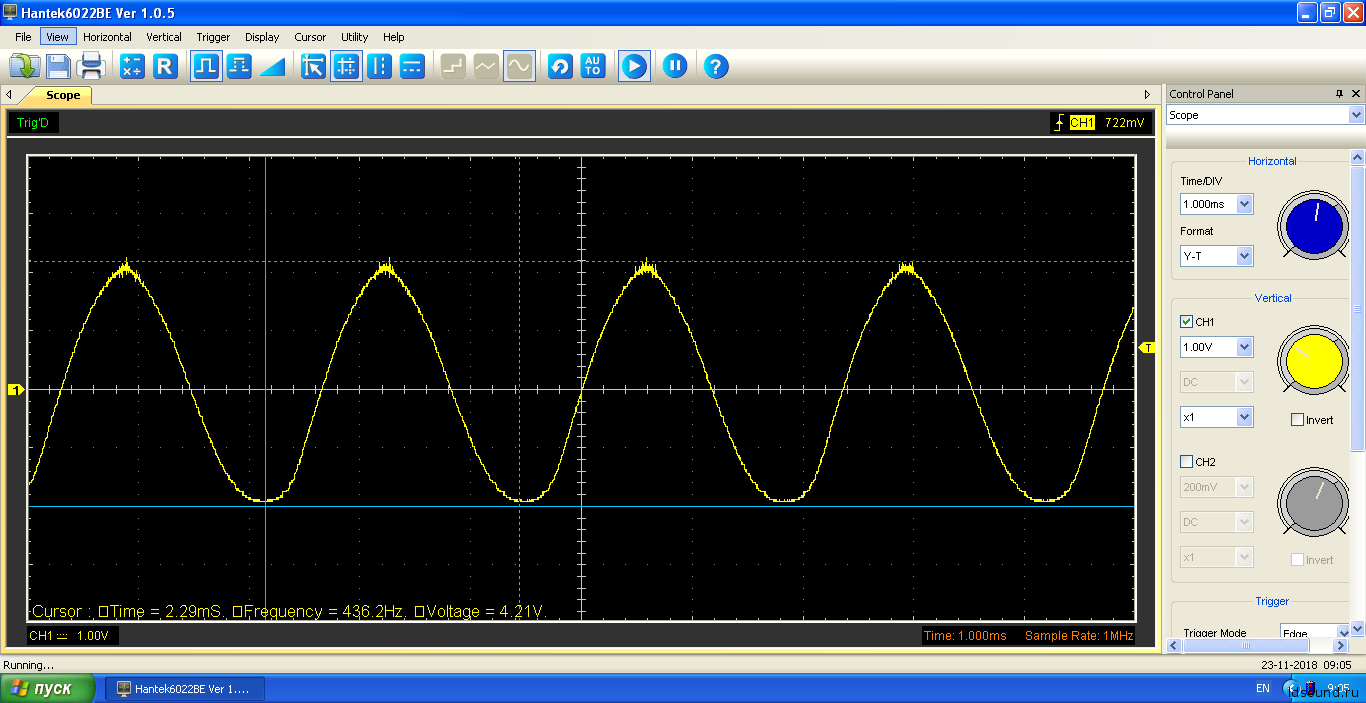

На осциллограммах – входной, выходной сигналы, выходной без искажений, выходной с искажениями. Измерения есть на снимках.
^Нажмите для увеличения^
График 1
^Нажмите для увеличения^
График 2
^Нажмите для увеличения^
График 3
^Нажмите для увеличения^
График 4
^Нажмите для увеличения^
График 5
^Нажмите для увеличения^
График 6
^Нажмите для увеличения^
График 7
^Нажмите для увеличения^
График 8
^Нажмите для увеличения^
График 9
^Нажмите для увеличения^
График 10
^Нажмите для увеличения^
График 11
^Нажмите для увеличения^
График 12
Автор работы: Андрей
