Производитель: Германия, 1977 г.
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 45 – 26000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 35 Вт
Максимальная мощность: 50 Вт
Динамики:
НЧ/СЧ: 150 мм по центру подвеса (бумага на резине)
ВЧ: 25 мм по центру подвеса (шёлк)
Частоты раздела фильтра: 1500 Гц
Размеры (ВхШхГ): 36x21x19 см
Вес: 5,2 кг
Описание:

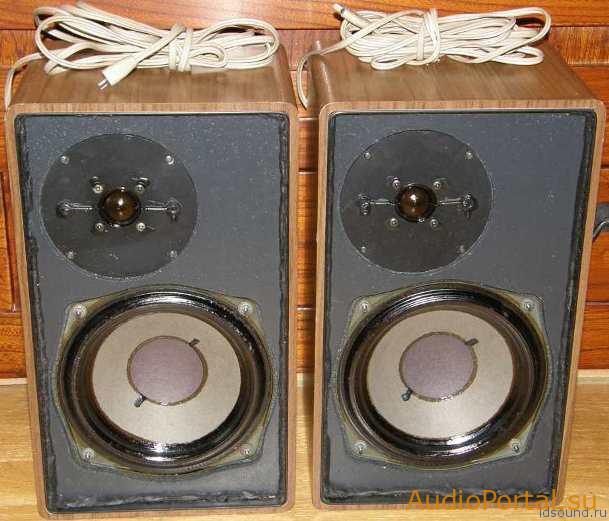

Корпус АС выполнен из мелкозернистого ДСП. Внешне корпус покрыт шпоном и покрашен, либо имитирован под дерево. Лицевая панель немного утоплена вглубь корпуса. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.
^Нажмите для увеличения^
^Нажмите для увеличения^

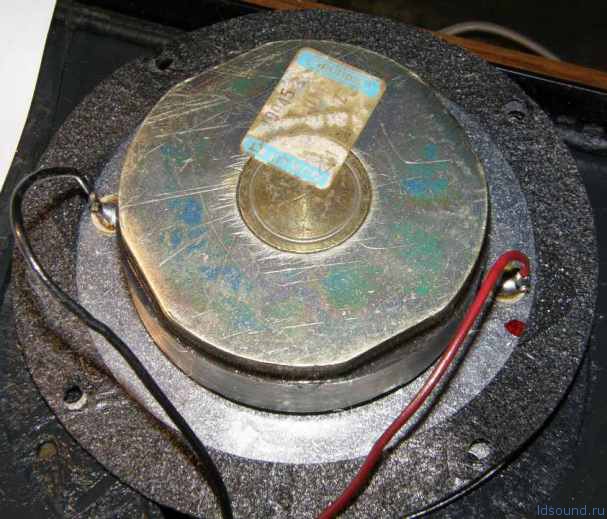

Динамики посажены заподлицо передней панели через пеновые уплотнители. НЧ/СЧ динамик крепится с помощью гаек, которые навинчиваются на предварительно посаженые винты, а ВЧ головка держится с помощью шурупов. Верхний фланец ВЧ алюминиевый, и имеют размер 120 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из метала, размером 175х175 мм. Так же у НЧ динамика с задней стороны оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

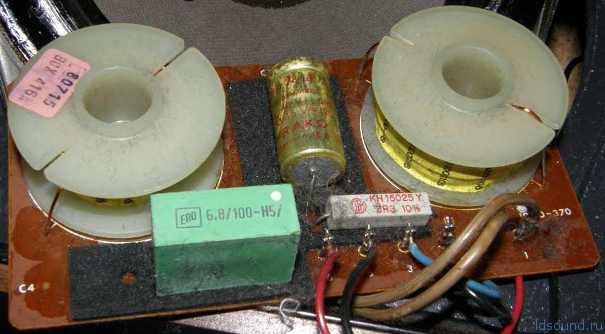

Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения. Провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
^Нажмите для увеличения^
Снаружи на задней стенке имеется бирка с основными техническими характеристиками и названием акустической системы. Под биркой находится выход АС на шнуре.
