100 АС-060 «Электроника»

Изготовитель: НПО «Торий», г. Москва, 1986.

Назначение и область применения: для высококачественного воспроизведения музыкальных программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 10 – 100 Вт. Предпочтительный вариант установки – напольный.

Отличительной особенностью АС является использование диффузоров из пенометалла и алюминиевой фольги во всех трех головках громкоговорителя.

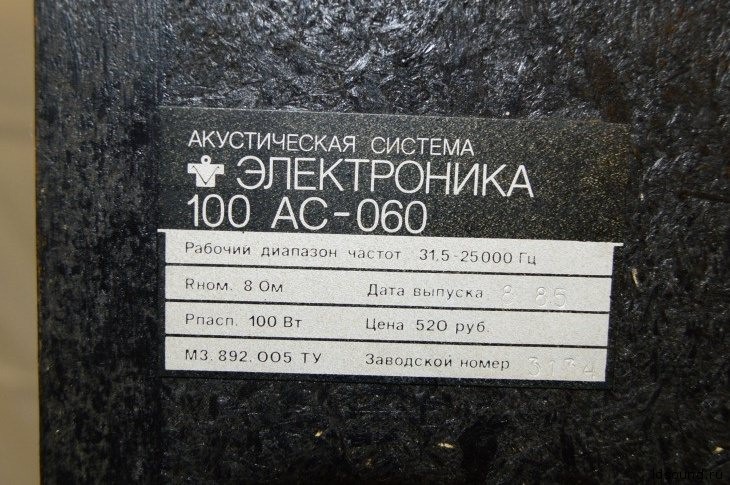

Характеристики

3-х полосная напольная АС с фазоинвертором

Диапазон частот: 31,5 – 25000 Гц

Чувствительность: 88 дБ

Неравномерность АЧХ звукового давления в диапазоне частот 100 – 8000 Гц относительно уровня среднего звукового давления в диапазоне 50 – 20000 Гц: ± 4 дБ

Направленность под углами к акустической оси:

в вертикальной плоскости ± 7°: ± 4 дБ

в горизонтальной плоскости ±25°: ± 4 дБ

Коэффициент гармоник в диапазоне частот:

63 – 1000 Гц (при звуковом давлении 96 дБ): 2%

1000 – 2000 Гц (при звуковом давлении 93 дБ): 1,6%

2000 – 8000 Гц (при звуковом давлении 90 дБ): 1,4%

Сопротивление: 8 Ом

Минимальное значения импеданса: 6,4 Ом

Паспортная мощность: 100 Вт

Вес: 51 кг

Размеры (ВхШхГ): 915х455х475 мм

^Нажмите для увеличения^

Конструкция

^Нажмите для увеличения^ Корпус АС выполнен в виде прямоугольного неразборного ящика из древесно-стружечной плиты толщиной 19 мм. Боковые стенки отделаны шпоном ценных пород дерева, лицевая панель окрашена красителем в черный цвет. Лицевая панель с целью увеличения жесткости изготовлена из плиты толщиной 20 мм. В месте установки на панели НЧ головки панель утолщается до 60 мм. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуды колебания стенок, в частности, рама из древесно-стружечной плиты, делящая внутренний объем корпуса на две части и являющаяся одновременно панелью акустического сопротивления (ПАС).

^Нажмите для увеличения^

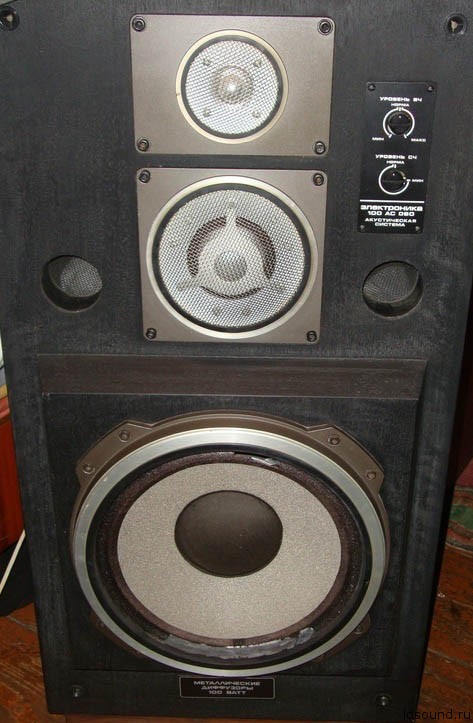

^Нажмите для увеличения^ Использован набор головок с металлическими диффузорами, обеспечивающими стабильность характеристик АС во времени и при воздействии различных факторов внешней среды. Головки установлены на лицевой панели корпуса симметрично относительно вертикальной оси АС. Корзина головки НЧ и крепежные фалнцы СЧ и ВЧ, изготавлеваемых методом точного литья из алюминиевых сплавов, имеют специальную форму и дополнительную механическую обработку, позволяющую им являться одновременно декоративными деталями внешнего оформления АС. Это дало возможность в конструкции АС отказаться от применения каких-либо дополнительных декоративных накладок на динамики. НЧ диффузор из вспененого никеля:

^Нажмите для увеличения^

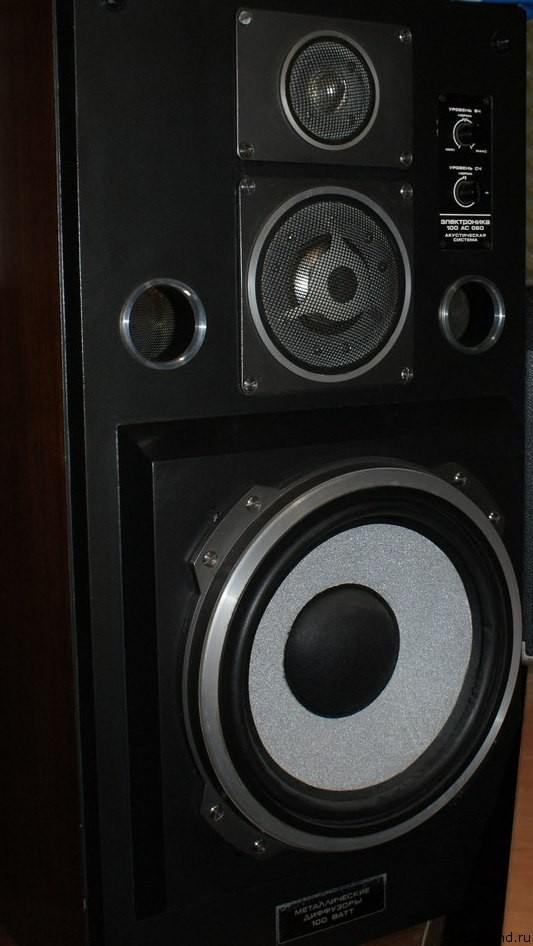

^Нажмите для увеличения^ На лицевой панели АС имеется также: два отверстия диаметром 57 мм каждое, являющиеся выходами трубок фазоинвертора длиной 35 мм. Ручки регуляторов уровня высоких и средних частот с шильдиками, на которых нанесены деления регуляторов уровня. Пределы регулирования уровня средних частот от -20 до 0 дБ, высоких частот от -20 до +3 дБ. В четырех углах лицевой панели установлены специальные пластмассовые втулки для крепления съемной декоративной рамки с тканью. Геометрические размеры труб фазоинвертора и ПАС обеспечивают его настройку на частоту 45 Гц. Внутренний объем АС – 110 л.

^Нажмите для увеличения^

^Нажмите для увеличения^ Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, последний заполнен звукопоглотителем, представляющим собой вискозную вату, собранную в четыре мата, один из которых закрывает ПАС, три другие закреплены вокруг НЧ громкоговорителя.

Внутри корпуса на единой плате смонтированы электрические фильтры, обеспечивающие разделение низко-, средне- и высокочастотных полос АС.

Фильтр низкочастотной головки представляет собой фильтр верхних частот первого порядка, который обеспечивает спад АЧХ 6 дБ/октаву, а фильтр высокочастотной головки – фильтр нижних частот.

^Нажмите для увеличения^

Частота раздела между НЧ и СЧ составляет 500 Гц, между СЧ и ВЧ – 5000 Гц. Уровень средних частот регулируется в диапазоне 700 – 6000 Гц, высоких – в диапазоне 6000 – 25000 Гц.

В конструкции фильтров применены резистор типа ПЕВ-10, конденсаторы – МБГО, катушки индуктивности «на воздушных» сердечниках. На задней стенке корпуса АС расположена крышка с установленными на ней специальными клеммами, позволяющими подключить подводящие провода. На клеммах маркирована полярность подключения.

^Нажмите для увеличения^

Съемная декоративная рамка, входящая в комплект АС, обтянута специально разработанным трикотажным полотном прессового переплетения, обладающим высокой акустической прозрачностью.

НЧ динамик, фото сзади.
