100 АС-022 «Амфитон»

Изготовитель: ПО «Карпаты», г. Ивано-Франковск.

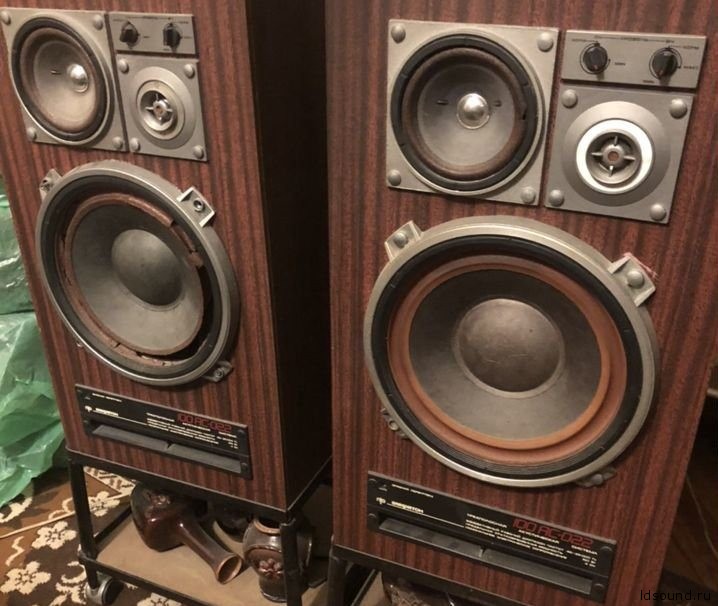

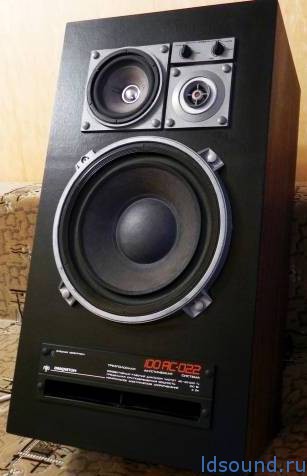

Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 20 – 80 Вт. Предпочтительный вариант установки — напольный. 50 АС-022 и 100 АС-022 почти идентичные АС, не считая цвет диффузора НЧ, в 50 АС-022 он белый.

^Нажмите для увеличения^

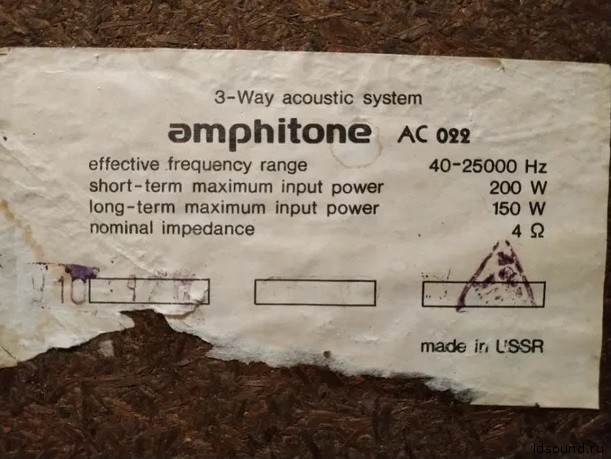

Технические характеристики:

3-х полосная напольная АС с фазоинвертором

Диапазон частот: 25 (-15 дБ) – 25000 Гц

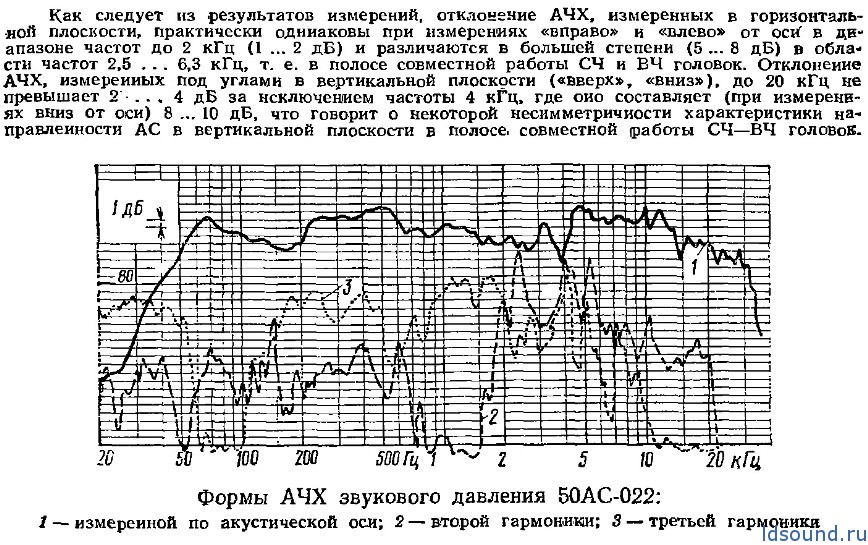

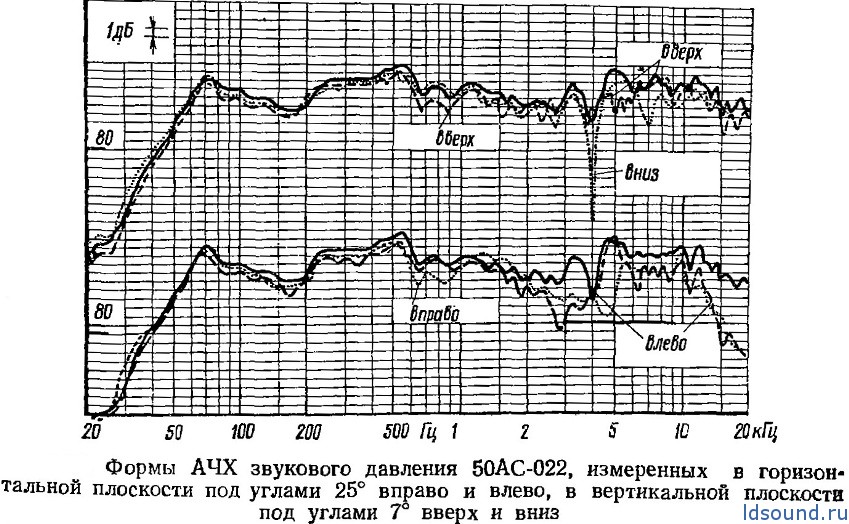

Неравномерность АЧХ в диапазоне 100 – 8000 Гц: 8 дБ

Чувствительность: 86 дБ (0,39 Па/√Вт)

Сопротивление: 4 Ом

Минимальный импеданс: 3,2 Ом

Паспортная мощность: 80 Вт

Кратковременная мощность: 150 Вт

Используемые динамики:

НЧ: 75 ГДН-3-4

СЧ: 20 ГДС-3-8

ВЧ: 6 ГДВ-7-16

Размеры (ВхШхГ): 675х360х300 мм

Вес: 24 кг

^Нажмите для увеличения^

Особенности конструкции:

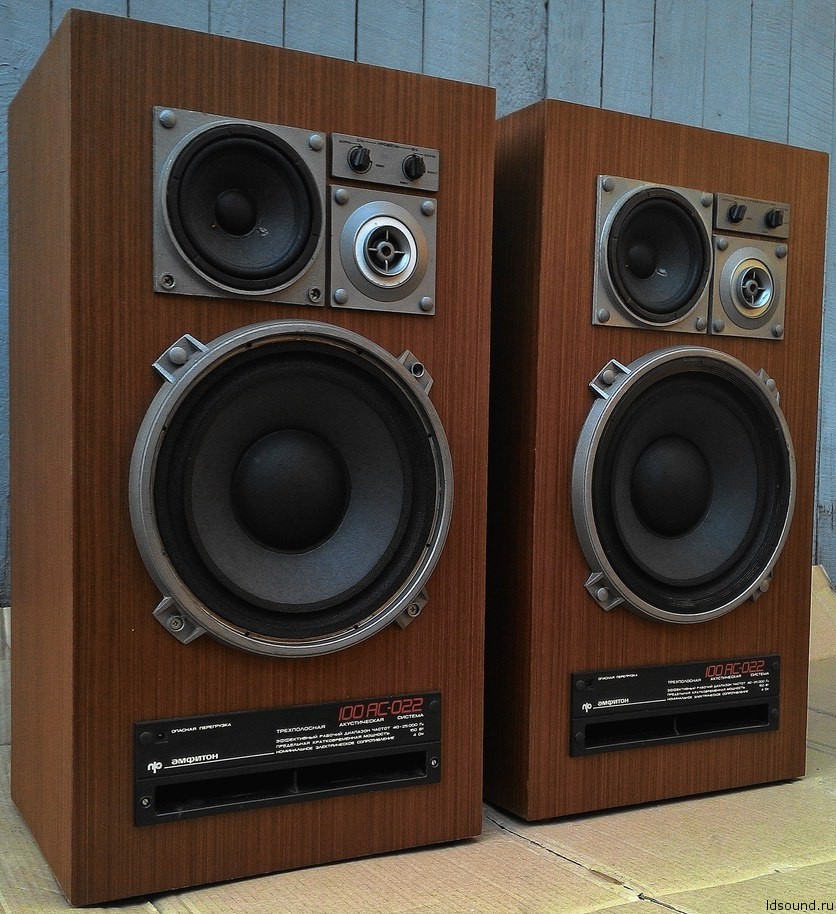

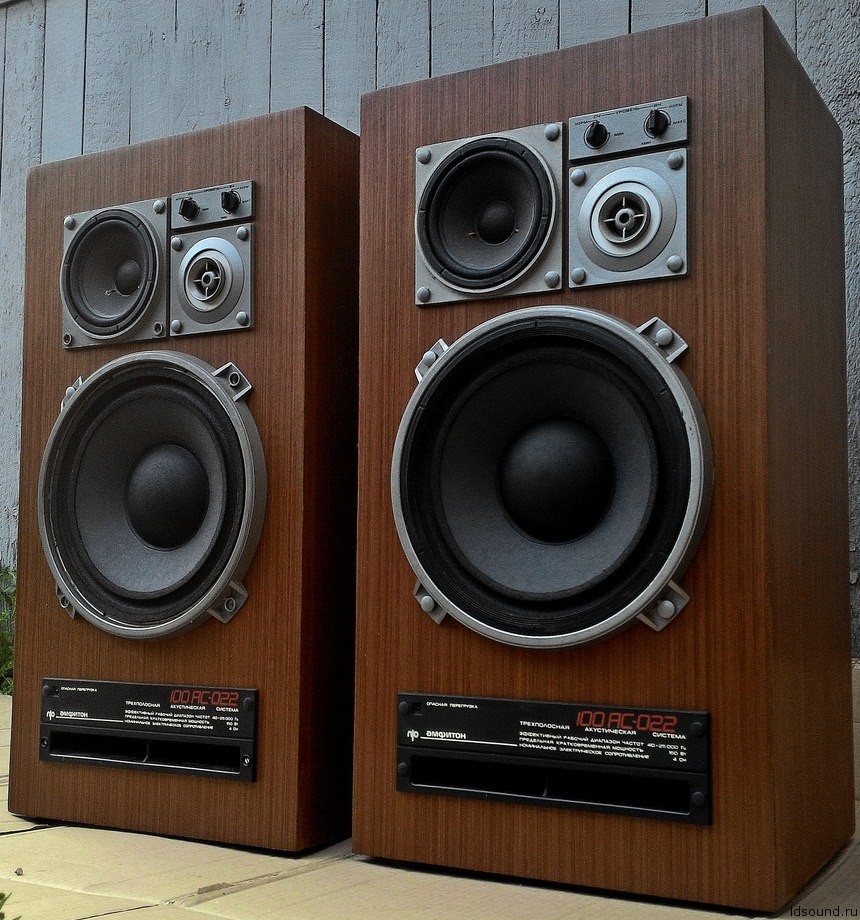

Корпус АС выполнен в виде прямоугольного не разборного ящика из древесностружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок и лицевой панели корпуса 18 мм. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок, в частности, предусмотрена деревянная распорка, соединяющая лицевую панель и заднюю стенку и расположенная между низкочастотной головкой и отверстием фазоинвертора. Внутренний объем АС — 57 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания, АС резонансов внутреннего объема корпуса, последний заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей, равномерно расположенные и закрепленные на внутренних стенках корпуса.

^Нажмите для увеличения^

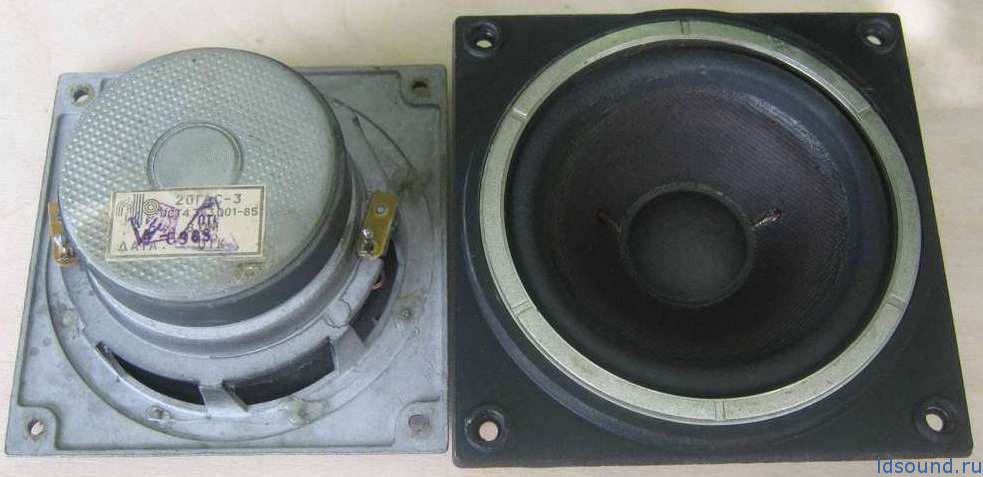

Использован набор головок, аналогичный применяемому в акустической систе 35 АС-012 (ПО «Радиотехника») — 75 ГДН-3-4, 20 ГДС-3-8, 6 ГДВ-7-16, изготовляемые ПО «Карпаты», г. Ивано-Франковск. Головки отличаются лишь тем, что корзины, изготавливаемые методом точного литья из алюминиевых сплавов, имеют соответствующую форму, позволяющую применять их как декоративные детали внешнего вида АС. Это дало возможность в конструкции АС отказаться от применения каких-либо дополнительных декоративных накладок.

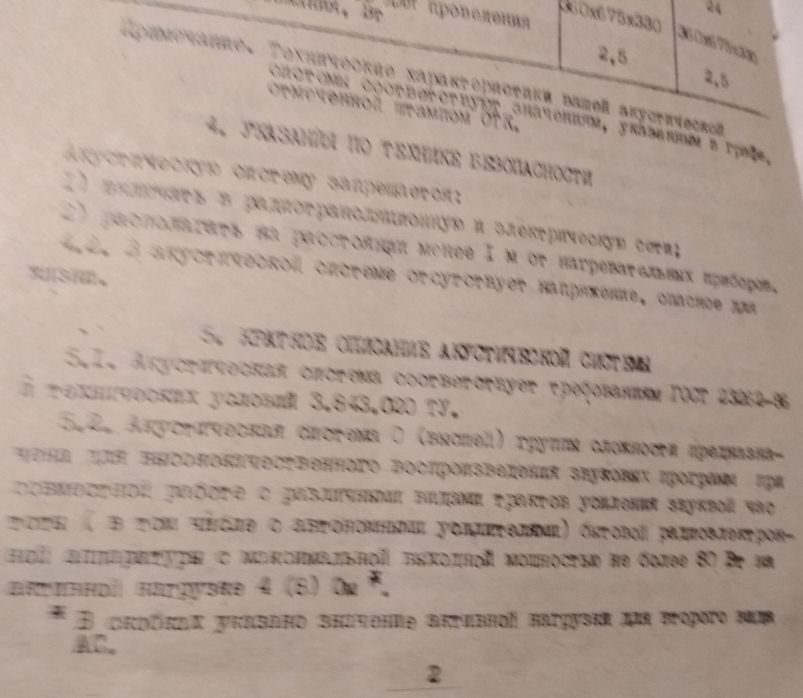

Вариант 100 АС-022 на 4 Ом и 8 Ом (выдержка из паспорта):

^Нажмите для увеличения^

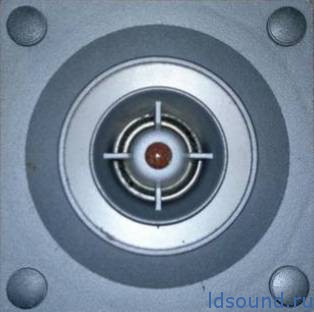

Головки СЧ и ВЧ установлены на лицевой панели несимметрично относительно вертикальной оси симметрии АС. Для предотвращения влияния на характеристики головки СЧ колебаний воздуха в корпусе АС, возникающих при работе головки НЧ, с внутренней стороны головка СЧ изолирована от общего объема специальным герметичным пластмассовым колпаком.

^Нажмите для увеличения^

На лицевой панели АС, кроме головок, расположено отверстие фазоинвертора прямоугольной формы, размерами 238×22 мм (глубина 235 мм); декоративный шильдик, обрамляющий это отверстие и содержащий название АС и ее основные технические характеристики. На шильдике находится светодиод индикатора перегрузки головок. На небольшой панели, расположенной над головкой ВЧ, находятся два регулятора уровня средних и высоких частот; пределы регулирования уровня звукового давления средних частот до —6 дБ, высоких частот ±3 дБ. Геометрические размеры фазоинвертора обеспечивают его настройку на частоту 30 Гц.

^Нажмите для увеличения^

Внутри корпуса на едином стальном шасси смонтированы электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотные. Каждый из них представляет собой:

фильтр низкочастотной головки — фильтр верхних частот первого порядка, обеспечивает спад АЧХ 6 дБ на октаву;
фильтр среднечастотной головки — полосовой фильтр первого порядка, обеспечивает спад АЧХ в сторону низких и высоких частот 6 дБ на октаву;
фильтр высокочастотной головки — фильтр низких частот второго порядка, обеспечивает спад АЧХ в сторону средних частот 12 дБ на октаву.

^Нажмите для увеличения^

Частоты раздела между НЧ и СЧ головками составляют 550 Гц, между СЧ и ВЧ — 5000 Гц. В конструкции фильтров применены резисторы типа МЛТ-0,25, С5-35В, СП5-30, конденсаторы типа МБГО-2, К50-16, катушки индуктивности на пластмассовых каркасах с воздушными сердечниками.

^Нажмите для увеличения^

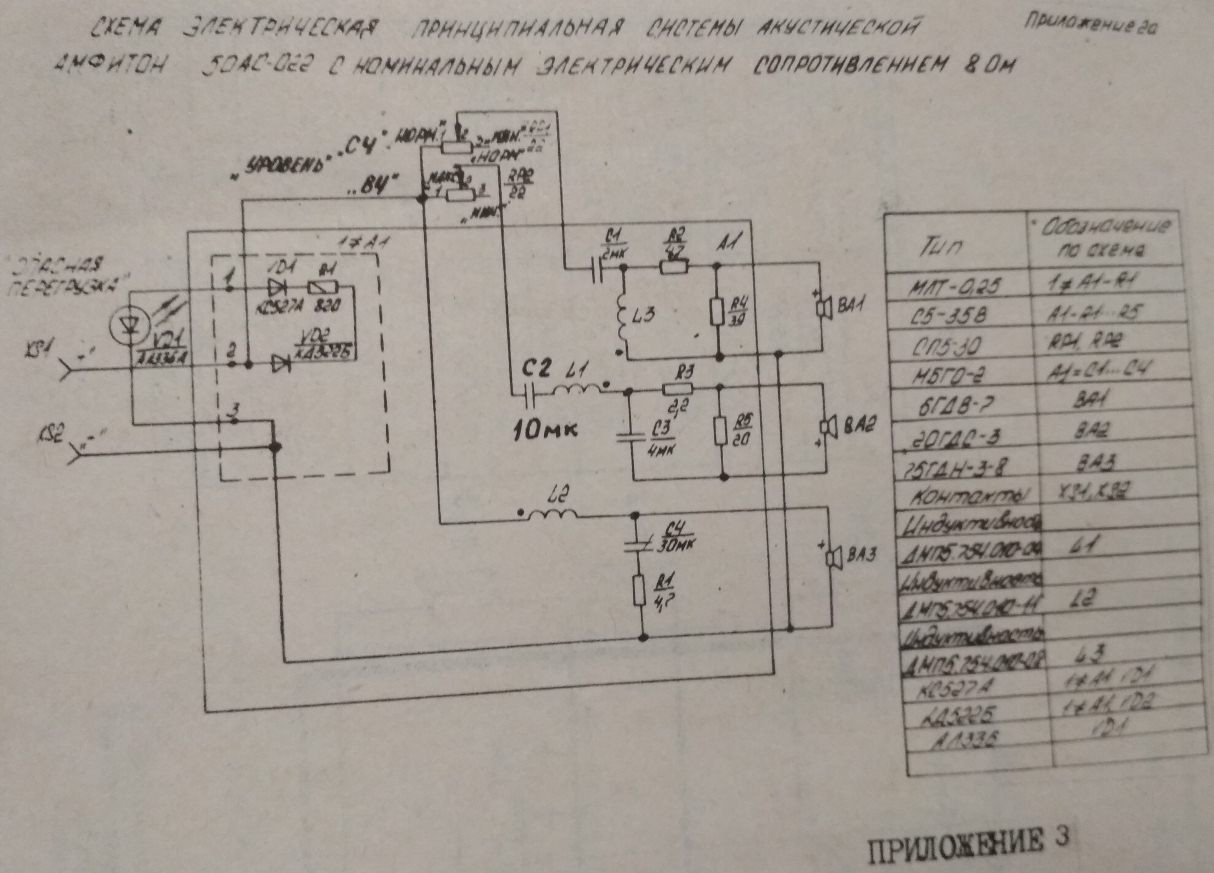

Схема 100 АС-022 из паспорта

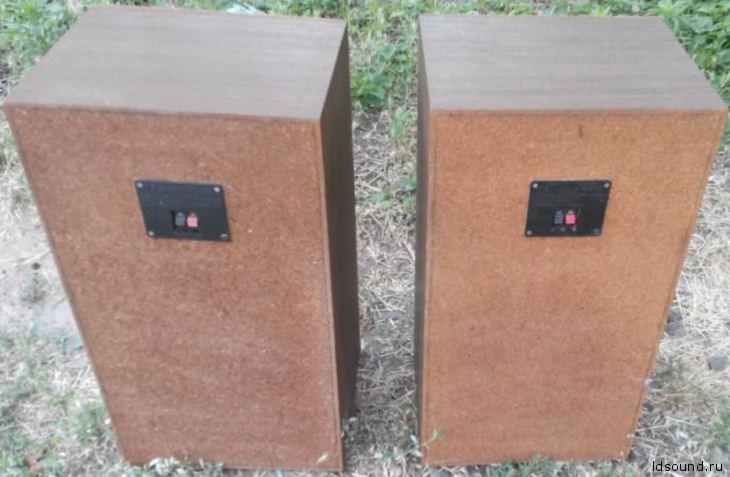

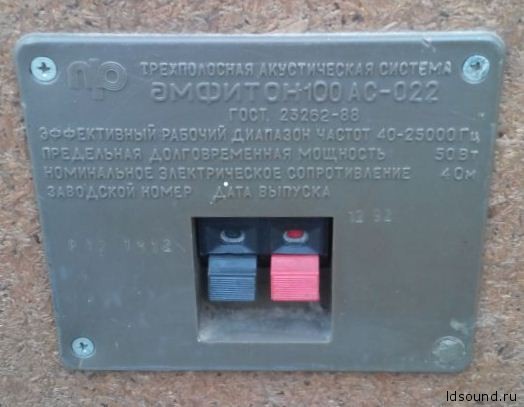

На задней стенке корпуса АС расположены специальные зажимы с подпружиненными контактами, позволяющие подключать подводящие провода. На зажимах АС указана полярность подключения. На основании АС установлены четыре пластмассовые ножки.
