Усилитель выполнен на одной микросхеме LM1875T от National Semiconductor. Эта микросхема в сочетании с небольшой горсткой деталей за небольшие деньги, обеспечивает 20 Вт RMS на 4 Ом или 8 Ом. Более того, усилитель имеет отличные характеристики:
Диапазон частот (1 Вт RMS): 14 – 100000 Гц
Отношение сигнал/шум: 105 дБ
Гармонические искажения на 1 кГц при 20 Вт: 0,04%
Схема усилителя:
^Нажмите для увеличения^

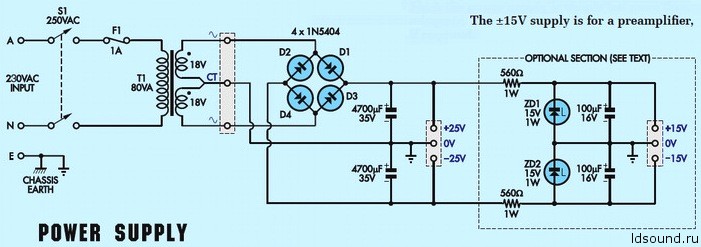

Схема блока питания:
^Нажмите для увеличения^
Микросхема LM1875 имеет защиту от короткого замыкания выхода на землю, которая срабатывает при превышении током значения 4 А и SOA защиту.

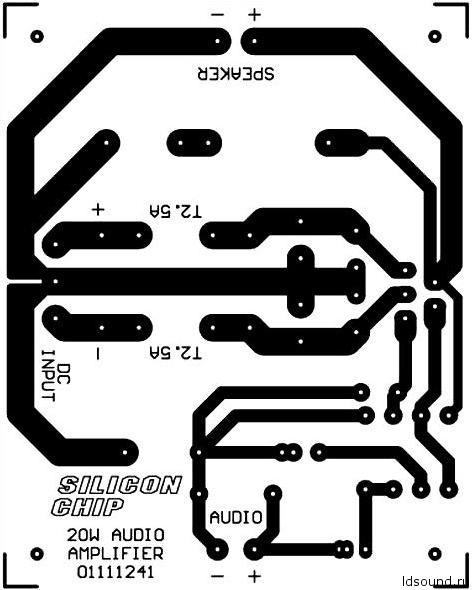

Печатная плата:
^Нажмите для увеличения^
Монтажная плата:
^Нажмите для увеличения^

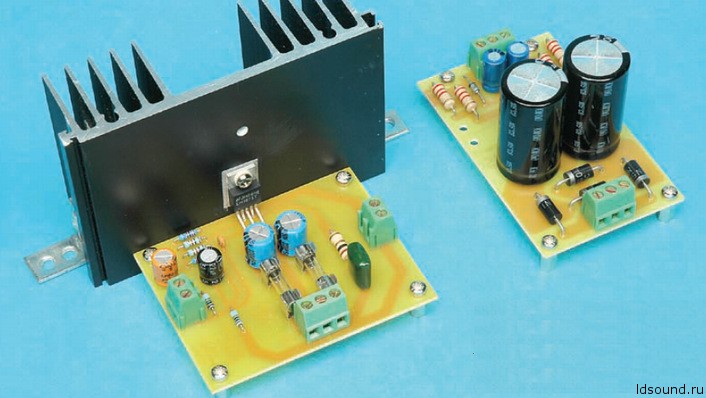

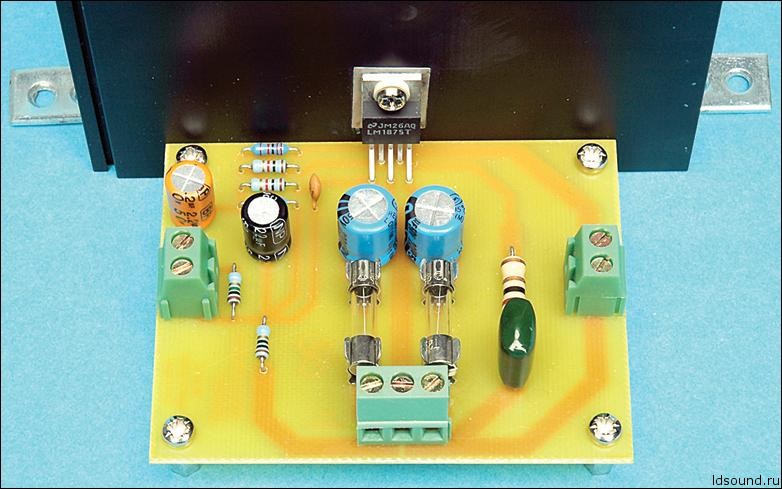

Внешний вид собранной платы:
^Нажмите для увеличения^
^Нажмите для увеличения^
Автор: Peter Smith (siliconchip.com.au)
