Изготовитель: завод “Ладога”, г. Санкт-Петербург (zavod-ladoga.ru).
Назначение: для воспроизведения звуковых сигналов в составе автомобильного комплекса звуковоспроизведения.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:

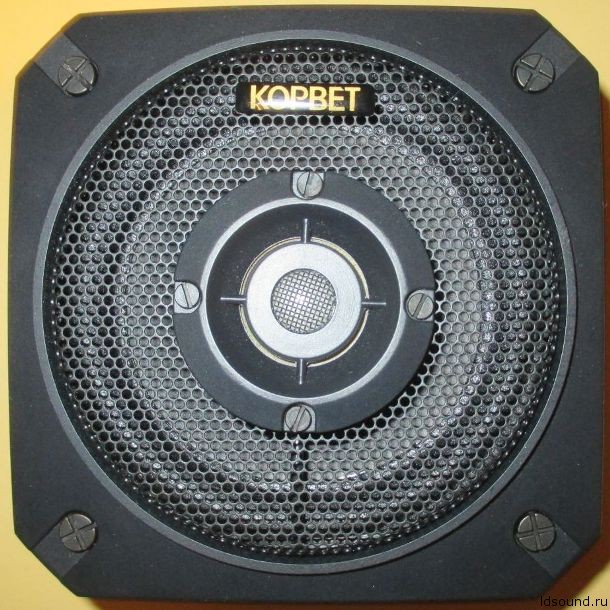

Коаксиальная, двухполосная динамическая головка

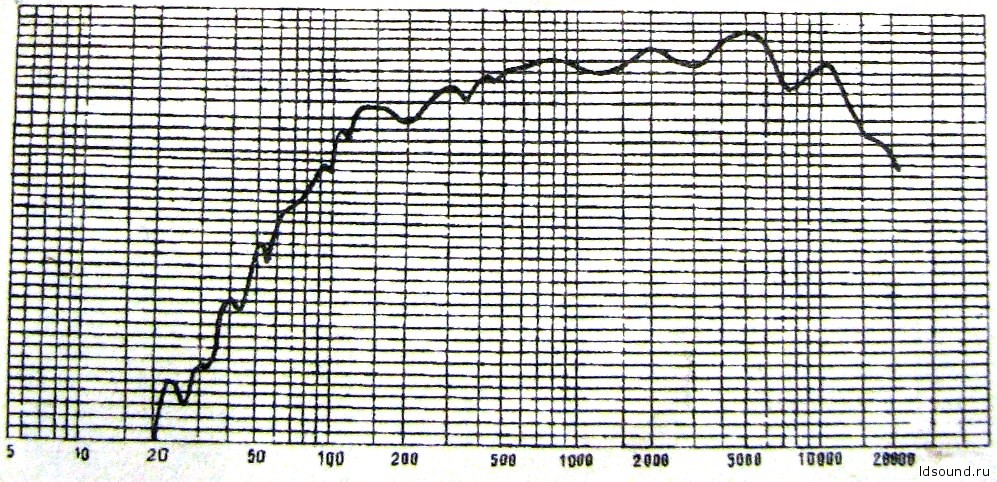

Диапазон частот: 63 – 20000 Гц
Чувствительность: 90 дБ
Коэффициент гармоник на частотах:
250-1000 Гц: 5%
1250 Гц: 3%
2000-6300 Гц: 1%
Предельная мощность:
шумовая: 25 Вт
синусоидальная: 40 Вт
долговременная: 80 Вт
кратковременная: 120 Вт
Сопротивление: 4 Ом
Минимальное значение импеданса: 3,2 Ом
Размеры: 131х131х80 мм
Вес: 1,45 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

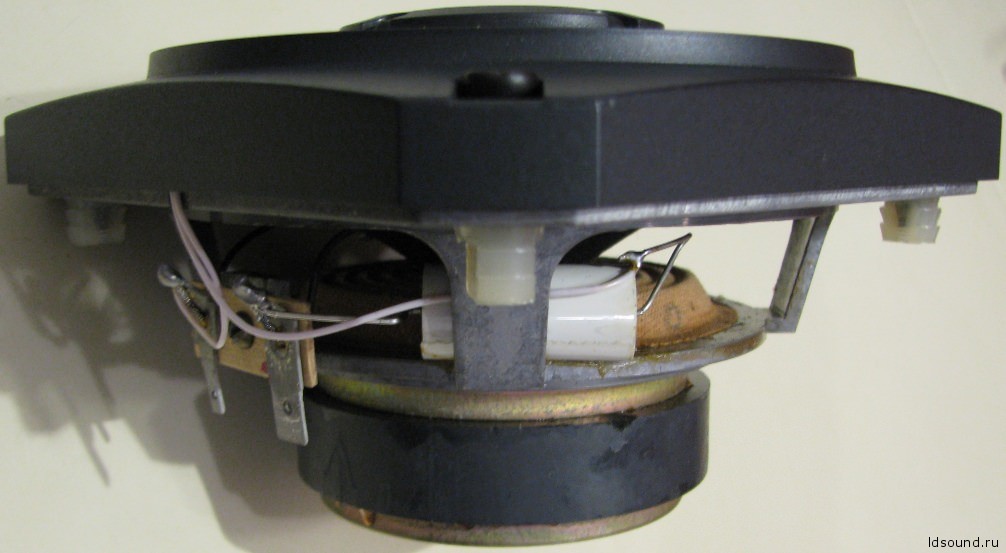

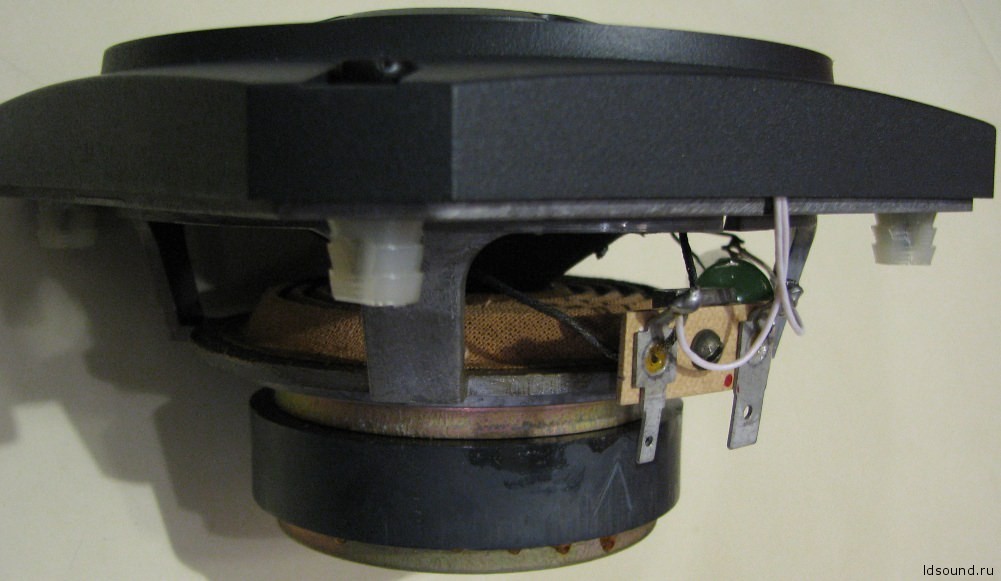

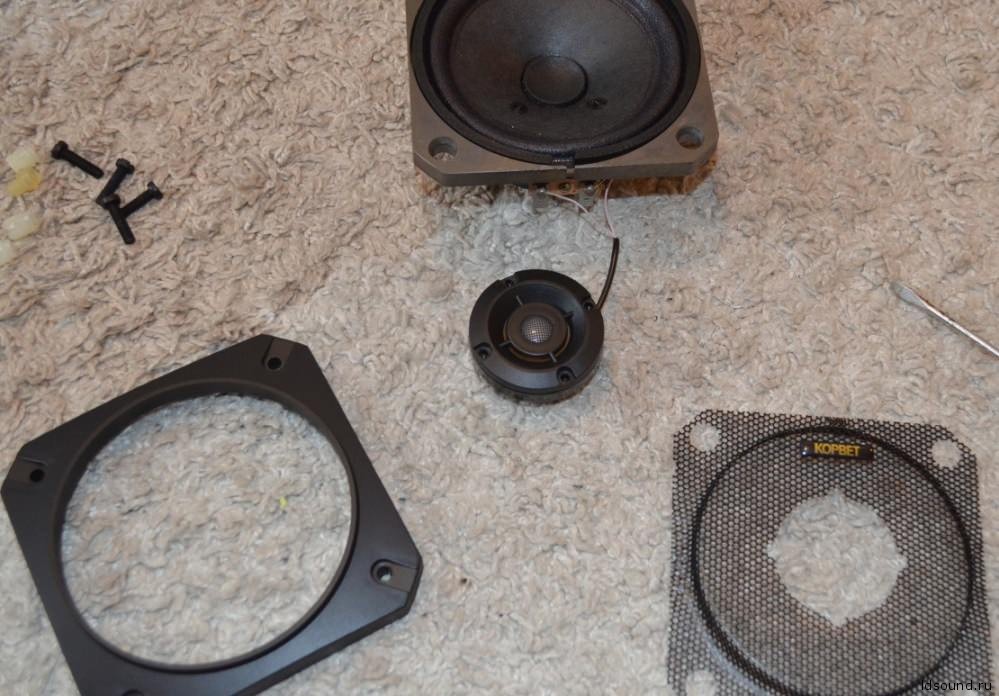

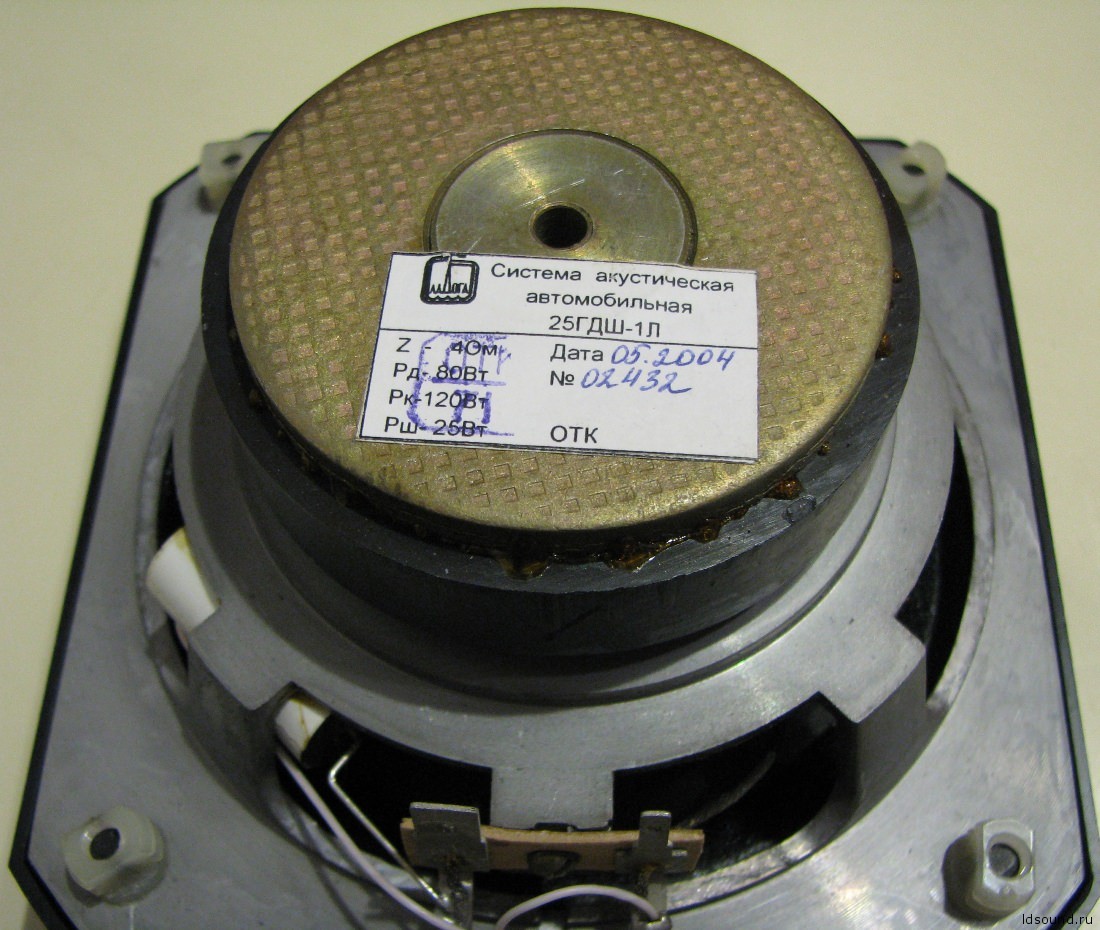

Рама НЧ/СЧ динамика из алюминиевого сплава. Подвес полиуретановый. Над ним расположен ВЧ динамик. Головки обрамлены декоративными накладками с металлическими решетками. Магнитные системы у динамиков кольцевые, из феррита. ВЧ обрезан фильтром первого порядка и “приглушен” резистором (конденсатор + резистор). Максимальная выходная мощность источника сигнала, к которому подключают систему, должна быть не более 25 Вт, при сопротивлении нагрузки 4 Ом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

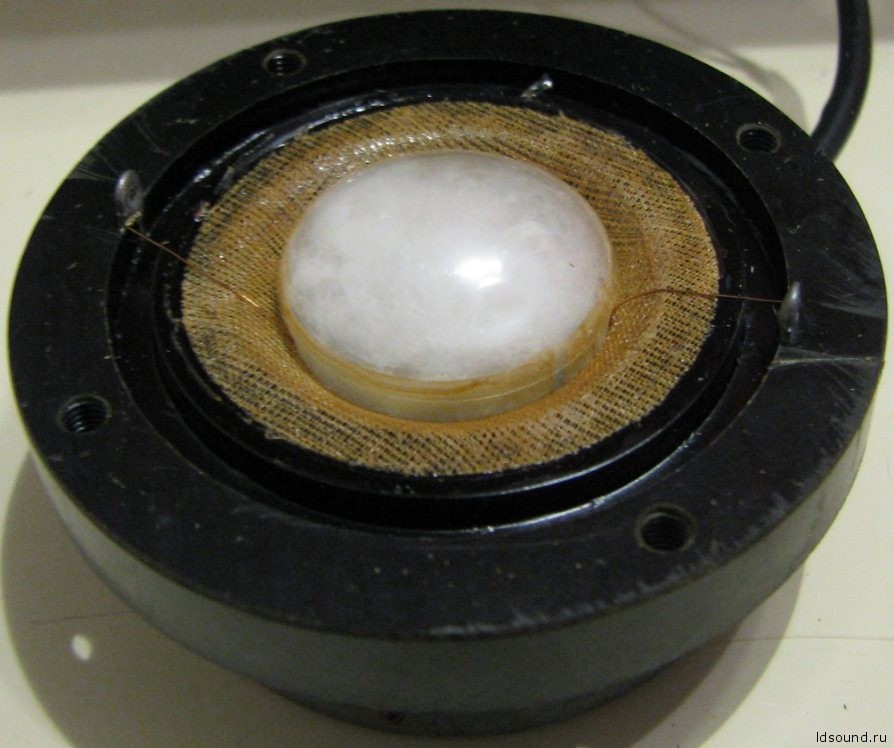

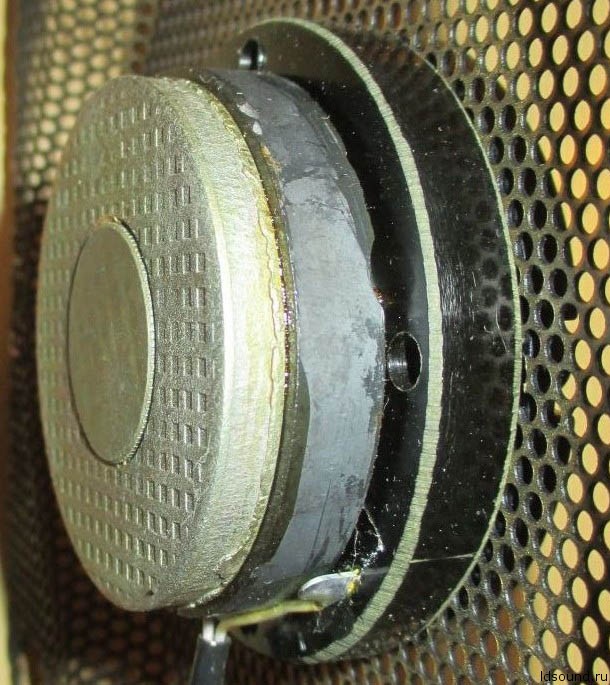

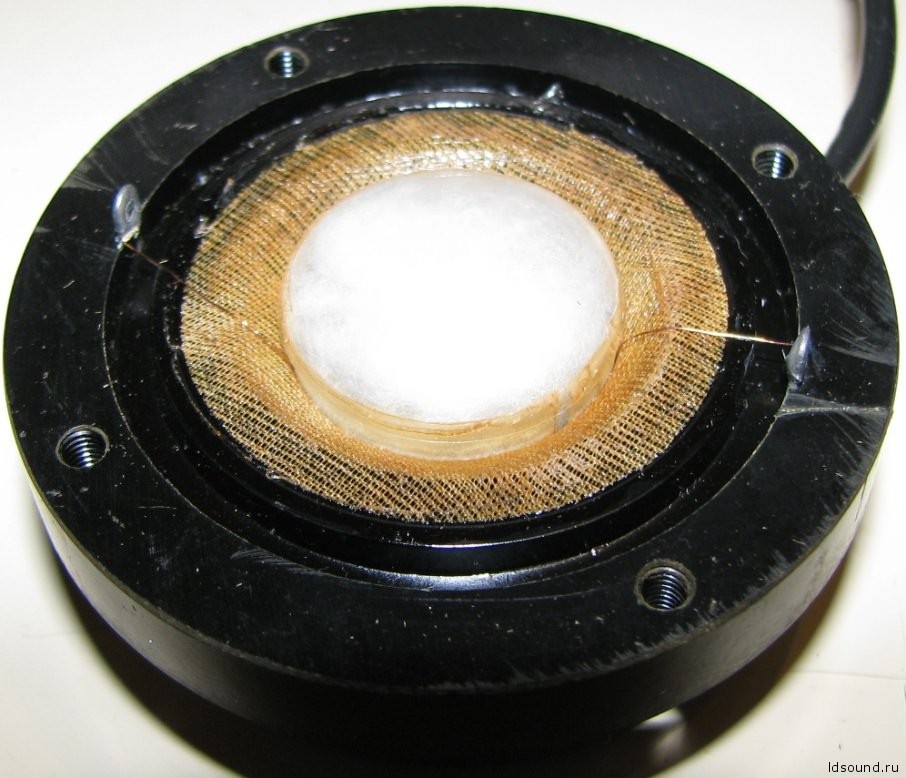

ВЧ динамик:
^Нажмите для увеличения^
^Нажмите для увеличения^

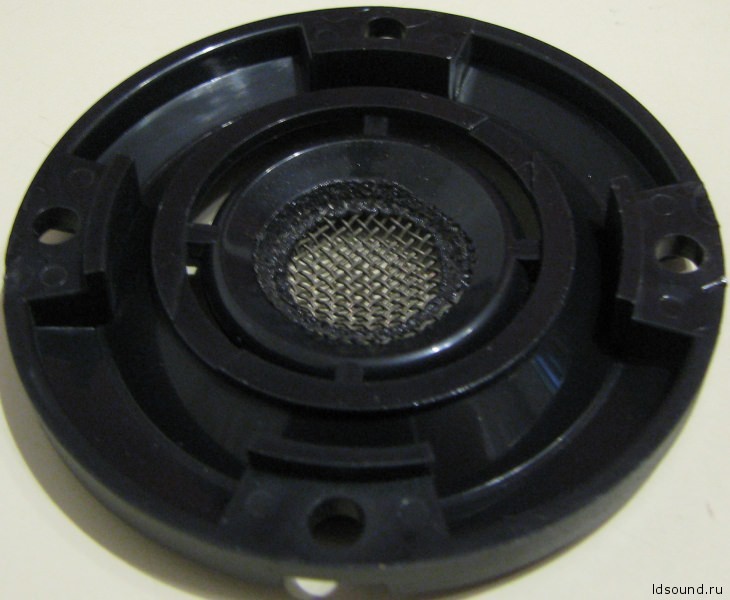

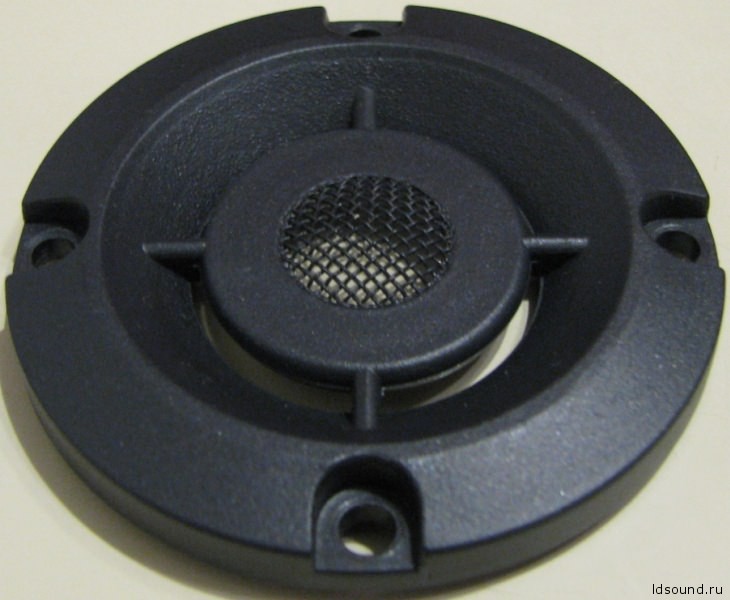

Линза от ВЧ динамика:
^Нажмите для увеличения^
^Нажмите для увеличения^
НЧ динамик:
^Нажмите для увеличения^
^Нажмите для увеличения^
Паспорт на диске.
