^Нажмите для увеличения^

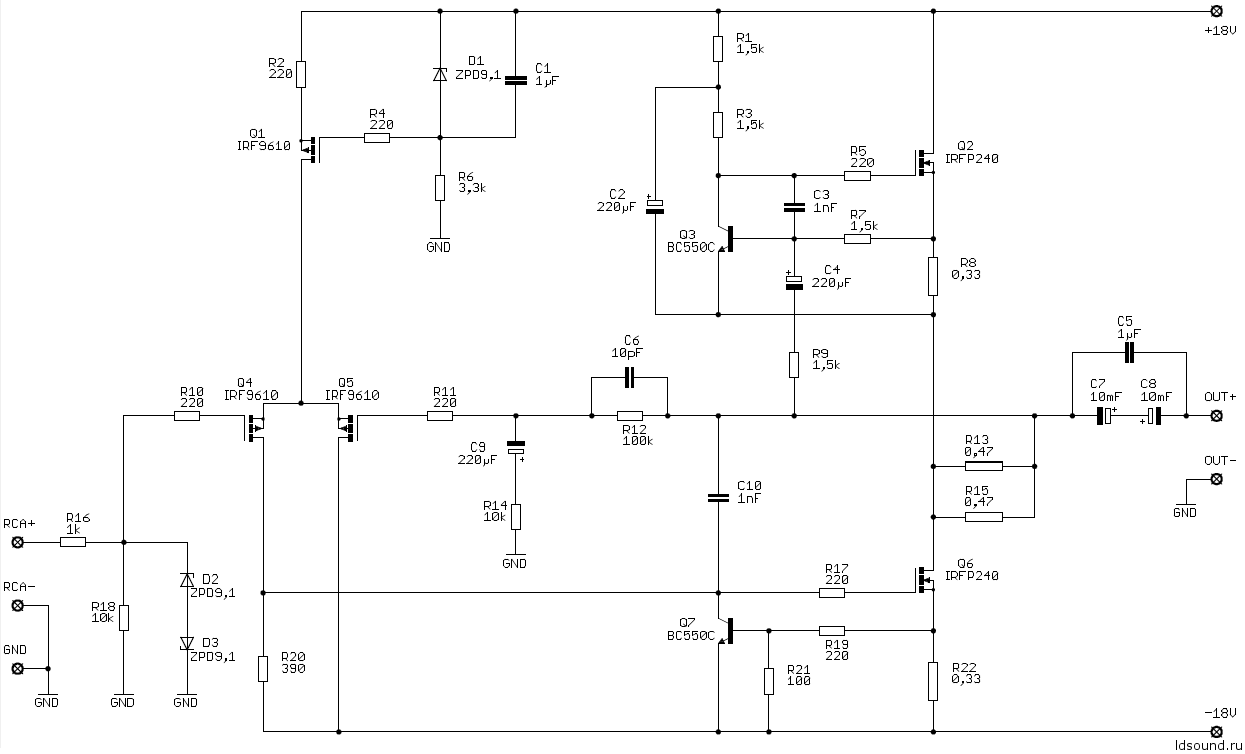

Электрическая схема усилителя мощности:
^Нажмите для увеличения^
^Нажмите для увеличения^

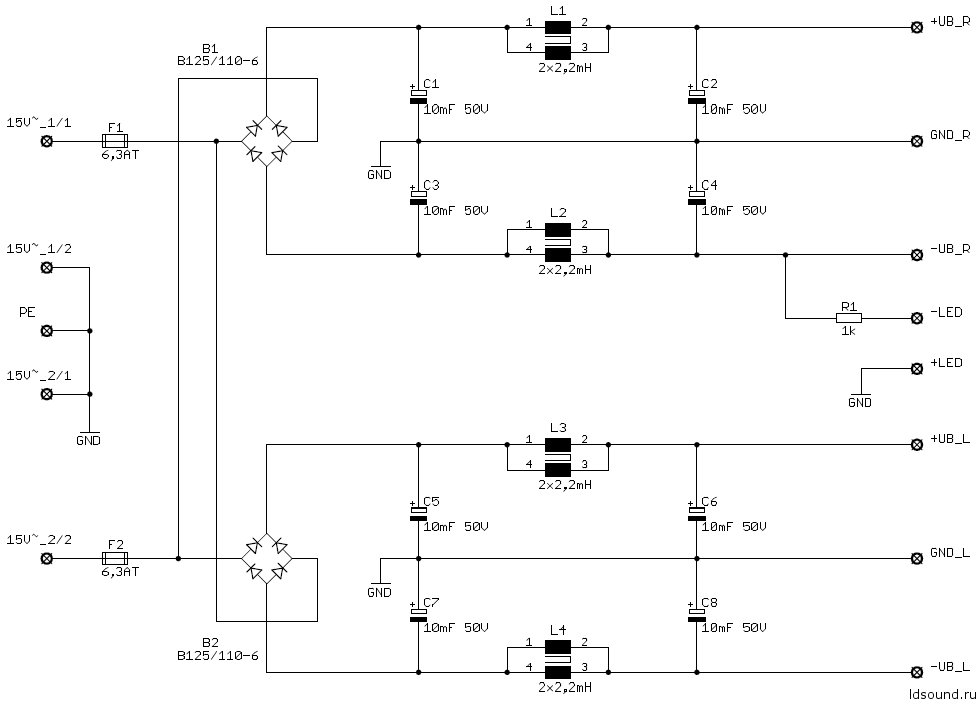

Электрическая схема блока питания:
^Нажмите для увеличения^

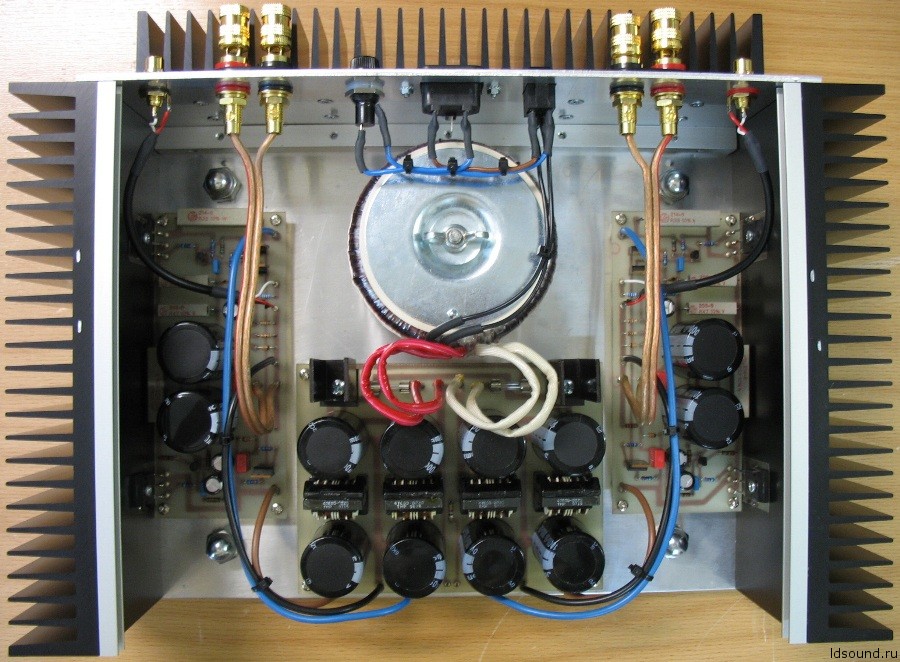

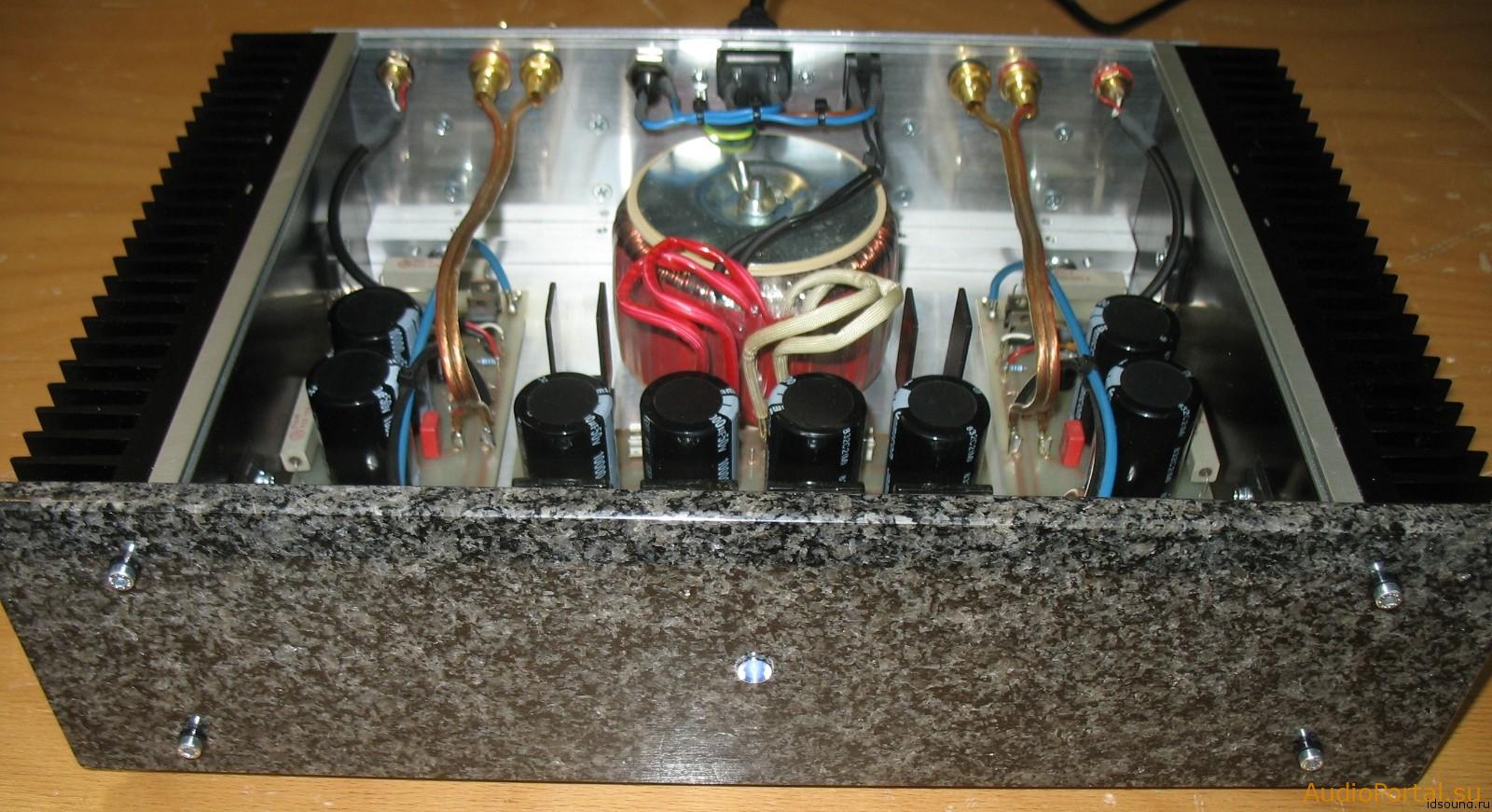

Упрощенная версия усилителя от Nelson Pass. При напряжении входного сигнала 1 В, выходная мощность составляет 12 Вт/8 Ом. Ток покоя 1,2 А. Трансформатор должен иметь выходные обмотки 2х15 В. Питается усилитель от напряжения ±18 В. Aleph имеет простое схемное решение, обеспечивающее кратчайший путь сигнала от входа до выхода. После 30 минут работы, температура радиаторов может достигать 55 °С. Корпус выполнен из металлического каркаса, боковыми стенками служат радиаторы. Передняя панель сделана из гранита. Внутри расположение узлов довольно простое, у заднее панели – трансформатор, ближе к передней – блок питания, по бокам – радиаторы.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

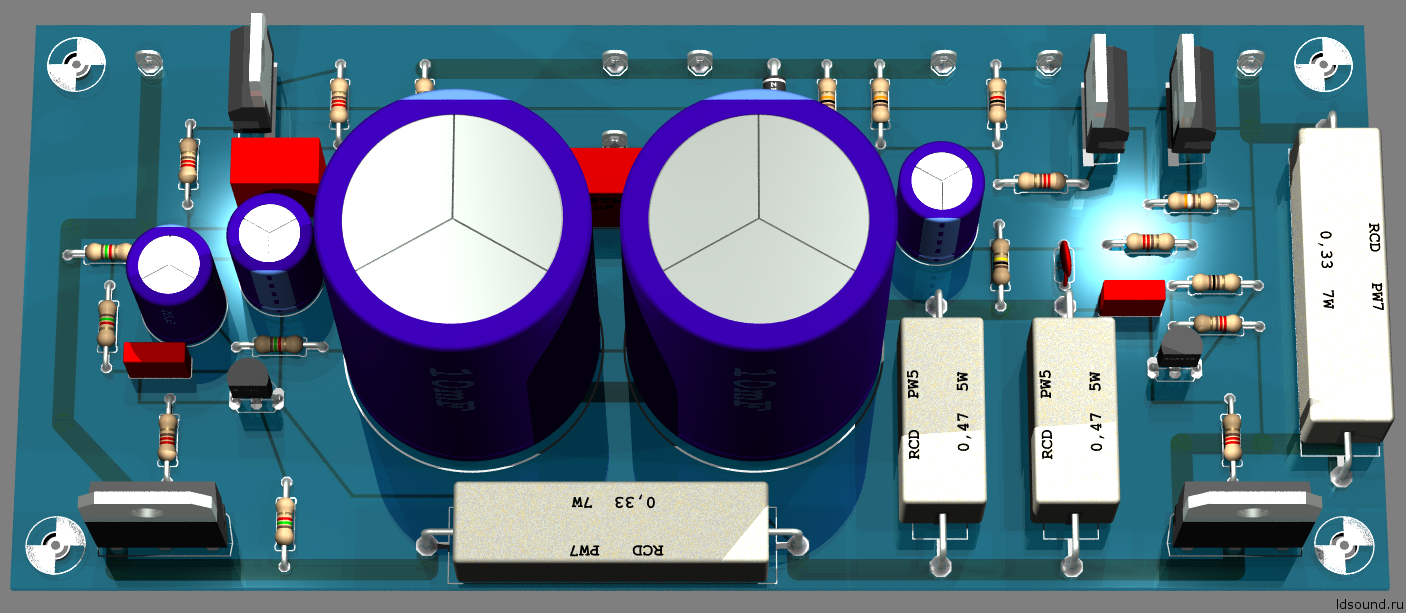

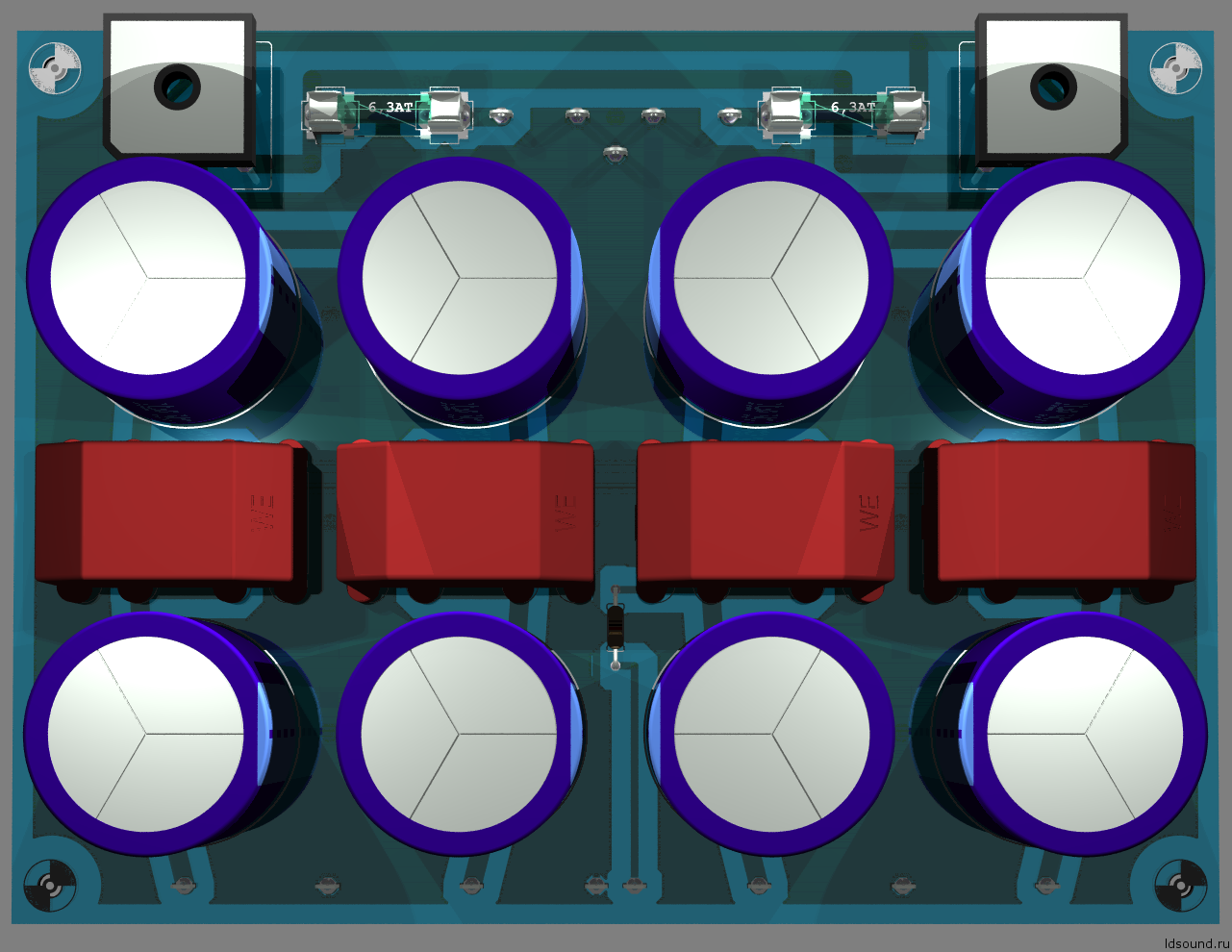

Здесь можно скачать электрическую и монтажную схему, а так же печатные платы к устройству.
Автор: by Donaupeter-Unstruments
