Описание
Пентод для работы в выходных каскадах усилителей низкой частоты. Оформление — в стеклянной оболочке, миниатюрное. Масса 20 г.
| Параметр | Условия | 6П14П | 6П14П-В | 6П14П-ЕВ | 6П14П-ЕР | EL84 | Ед. изм. |
| Аналог | — | 6BQ5, EL84, N709 | — | — | — | — | — |
| Ток накала | — | 760±60 | 760±60 | 760±60 | 800±60 | 760 | мА |
| Ток анода | — | 48±8 | 48±8 | 48±8 | 48±8 | 48±12 | мА |
|
Ток второй сетки
|
— | 5+2 | 5+2 | 5+2 | 5+2 | 5,5 | мА |
| в динамическом режиме при Uc1 ᵙ 3,4 В, Ra =5,2 кОм | 11 | 9+2 | 9+2 | 11 | — | мА | |
| Обратный ток первой сетки | — | ≤1 | ≤1 | ≤1 | ≤1 | — | мкА |
| Ток утечки между катодом подогревателем | — | ≤25 | ≤25 | ≤25 | — | 25 | мкА |
| Крутизна характеристики | — | 11,3-2,3 | 11,5+3-2 | 11,5+3-2 | 12+2-3 | 11,3±2,3 | мА/В |
| Выходная мощность
|
Ra = 5,2 кОм | 4,2-1,2 | 4,3-1,2 | 4,3-1,2 | 3,4-4,3 | 5,3 | Вт |
| Uн = 5,7 В | ≥2 | ≥2,7 | ≥2,7 | — | — | ||
| Коэффициент нелинейных искажений | — | 8+2 | 8+2 | 8+2 | 8-10 | 10 | % |
| Внутреннее сопротивление | — | — | — | — | — | 30 | кОм |
| Сопротивление изоляции между катодом и подогревателем | — | ≥5 | ≥10 | ≥10 | — | — | МОм |
| Межэлектродные емкости | входная | 11 | 11±2,5 | 11±2,5 | 11+2,5-3,5 | 11 | пФ |
| выходная | 7 | 8±2 | 8±2 | 8,5±2 | 6 | ||
| проходная | ≤0,2 | 0,175-0,4 | 0,175-0,4 | 0,175 | 0,5 | ||
| Наработка | — | ≥3000 | ≥1000 | ≥5000 | ≥5000 | 800 | ч |
| Критерии оценки | |||||||
| Обратный ток первой сетки | — | — | ≤1,5 | ≤1,5 | ≤1,5 | — | мкА |
| Выходная мощность | при Ra = 5,2 кОм | ≥0,2 | ≥2,7 | ≥2,7 | ≥2,7 | — | Вт |
| Параметр | Условия | 6П14П | 6П14П-В | 6П14П-ЕВ | 6П14П-ЕР | EL 84 | Ед. изм |
| Напряжение накала | — | 5,7-7 | 5,7-7 | 5,7-7 | 6-6,6 | 5,7-6,9 | В |
| Напряжение анода
|
при рассеиваемой мощности более 8 Вт | 300 | 300 | 300 | 300 | 300 | В |
| при рассеиваемой мощности менее 8 Вт | 400 | — | 400 | — | — | ||
| при запертой лампе | — | 500 | 500 | 500 | 500 | ||
| Напряжение второй сетки | — | 300 | 300 | 300 | 300 | 300 | В |
| при запертой лампе | 300 | ||||||
| Напряжение первой сетки отрицательное | — | 100 | В | ||||
| Напряжение между катодом и подогревателем | — | 100 | 200 | 200 | 200 | 100 | В |
| Ток катода (среднее значение) | — | 65 | 65 | 65 | 65 | 65 | мА |
| Мощность, рассеиваемая анодом | — | 14 | 14 | 14 | 14 | 12 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 2,2 | 2 | 2 | 2 | 2 | Вт |
| Сопротивление в цепи первой сетки | — | 1 | 1 | 1 | 1 | 1 | МОм |
| Температура баллона лампы | — | — | 300 | 300 | 300 | — | °C |
| Устойчивость к внешним воздействиям | |||||||
| Ускорение | при вибрации (в диапазоне частот) | — | 6(5-600Гц) | 10(5-600Гц) | 6(5-600Гц) | — | g |
| при вибрации на частоте 50 Гц | 2,5 | 6 | 10 | — | — | ||
| при многократных ударах | 35 | 150 | 150 | 150 | — | ||
| при одиночных ударах | — | 300 | 300 | 300 | — | ||
| Интервал рабочих температур окружающей среды | — | -60…+70 | -60…+70 | -60…+70 | -60…+200 | — | °C |

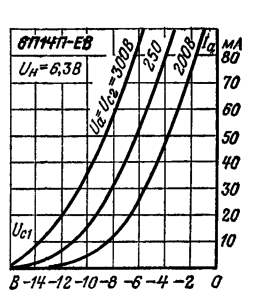

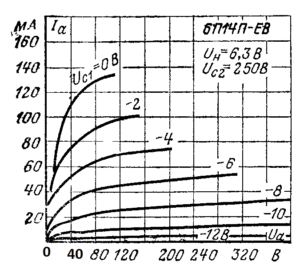

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
