Производитель: Китай
^Нажмите для увеличения^
Технические характеристики:
Выходная мощность: 2х10 Вт/8 Ом (2х15 Вт/4 Ом)
Напряжение питания: постоянное 8-12 В
Потребляемый ток: 3 А
Размер печатной платы: 40х40х19 мм
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

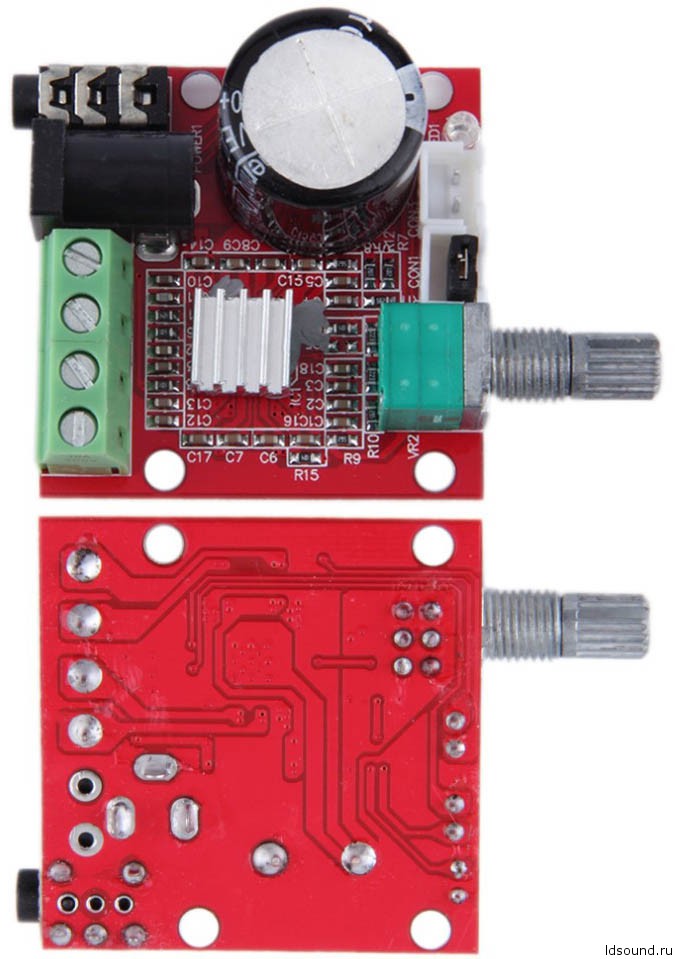

Плата собрана довольно не плохо, за исключением радиатора. Он приклеен чаще всего криво. Подключение выполнено на разъемах: вход (мини-джек), питание (стандартный штыревой разъем). Выход клеммная колодка под винты. На выходных клеммах крайние выводы это плюс, внутренние – минус.
^Нажмите для увеличения^

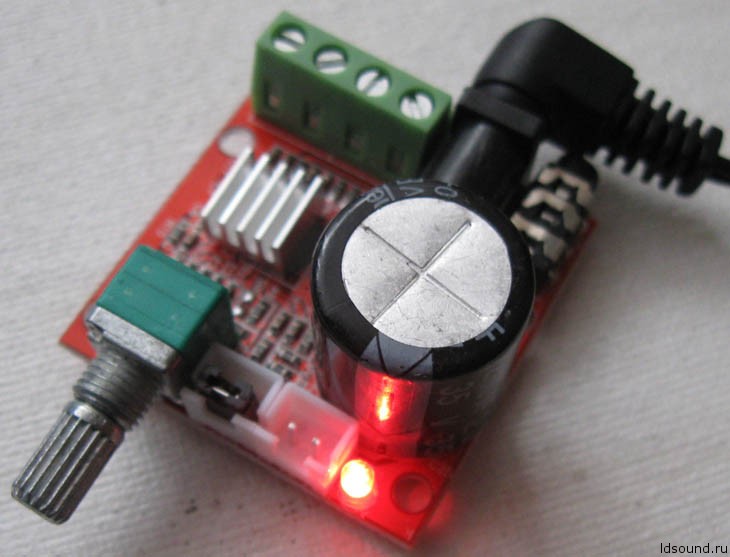

На переднюю панель выведен регулятор громкости. У регулятора на самой плате есть два штыревых разъема. Тот, что ближе к регулятору это питание. Т.е. у Вас подключено питание, и Вы не хотите каждый раз вынимать штекер, для это есть данный разъем, ставите сюда кнопку или тумблер и выключения питания происходит уже без с постоянно включенный питанием. Но учтите, что трансформатор на блоке питания остается в сети, а это мизерное, но потребление тока. В идеале нужно размыкать сетевой провод.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

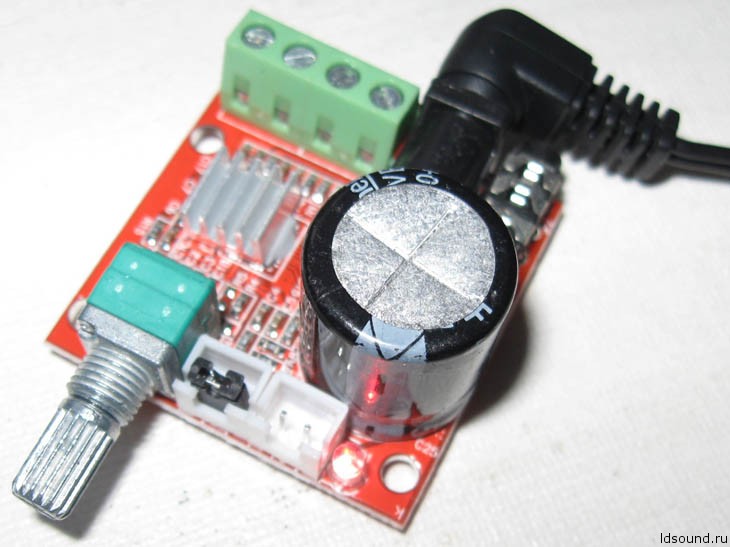

Другой разъем «MUTE» так же можно использовать первый, но только на этот раз Вы выключаете только звук а сам усилитель остается под питанием, а работе.
Автор: LDS, для ldsound.ru
