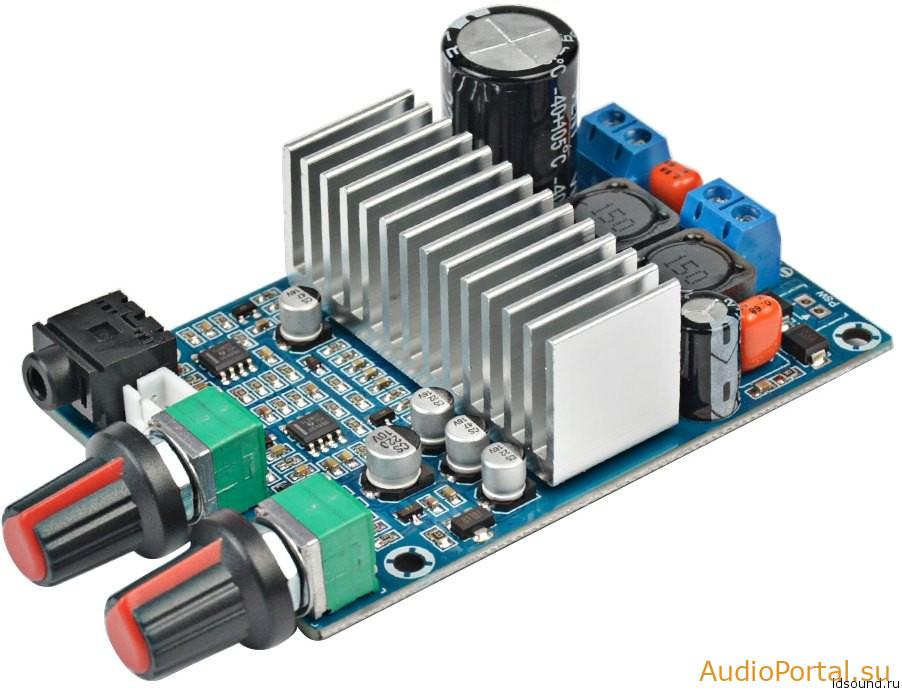

Усилитель для сабвуфера класса D на TPA3116

Изготовитель: Китай.
Цена: 11-12 долларов с доставкой.

^Нажмите для увеличения^

Технические характеристики:

Частотный диапазон: 20 – 180 Гц

Питание усилителя: ±9…25 В (однополярное)

Потребляемый ток: до 4 А

Чувствительность входа: 500 мВ

Используемые динамики: 2 – 8 Ом

Выходная мощность: до 100 Вт

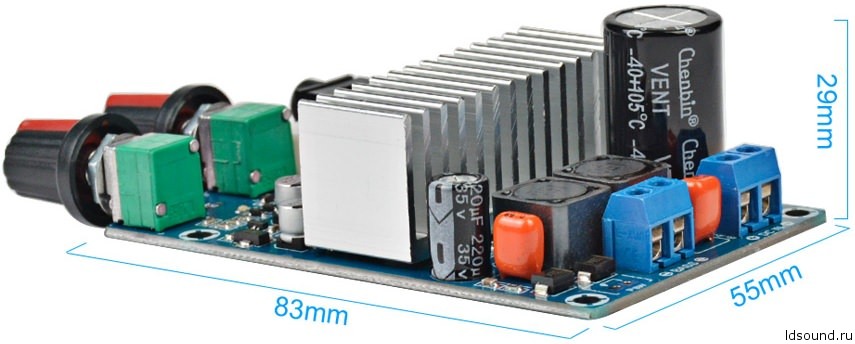

Размеры (ВхШхГ): 29х55х83 мм

Таблица зависимости выходной мощности, нагрузки и питания:

	8 Ом	4 Ом	3 Ом	2 Ом
12 В	10 Вт	19 Вт	22 Вт	30 Вт
15 В	15 Вт	29 Вт	39 Вт	50 Вт
19 В	24 Вт	48 Вт	60 Вт	75 Вт
24 В	38 Вт	75 Вт	95 Вт	95 Вт

^Нажмите для увеличения^

Описание:

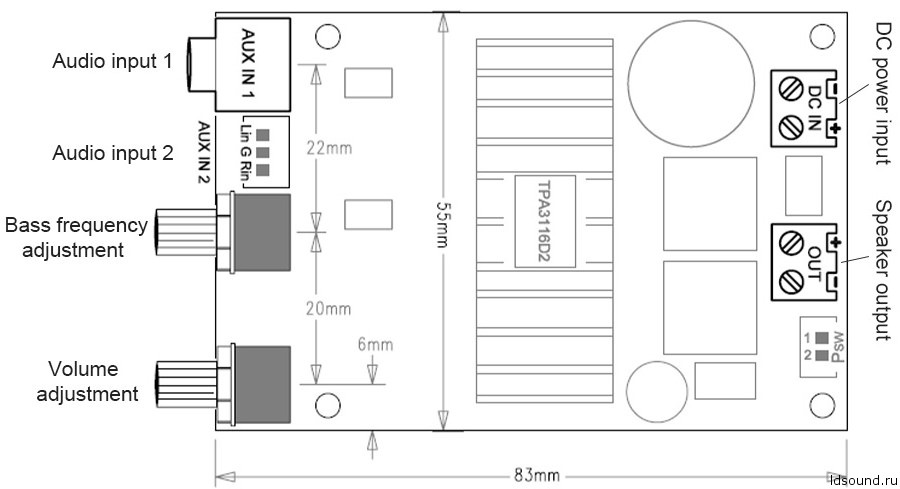

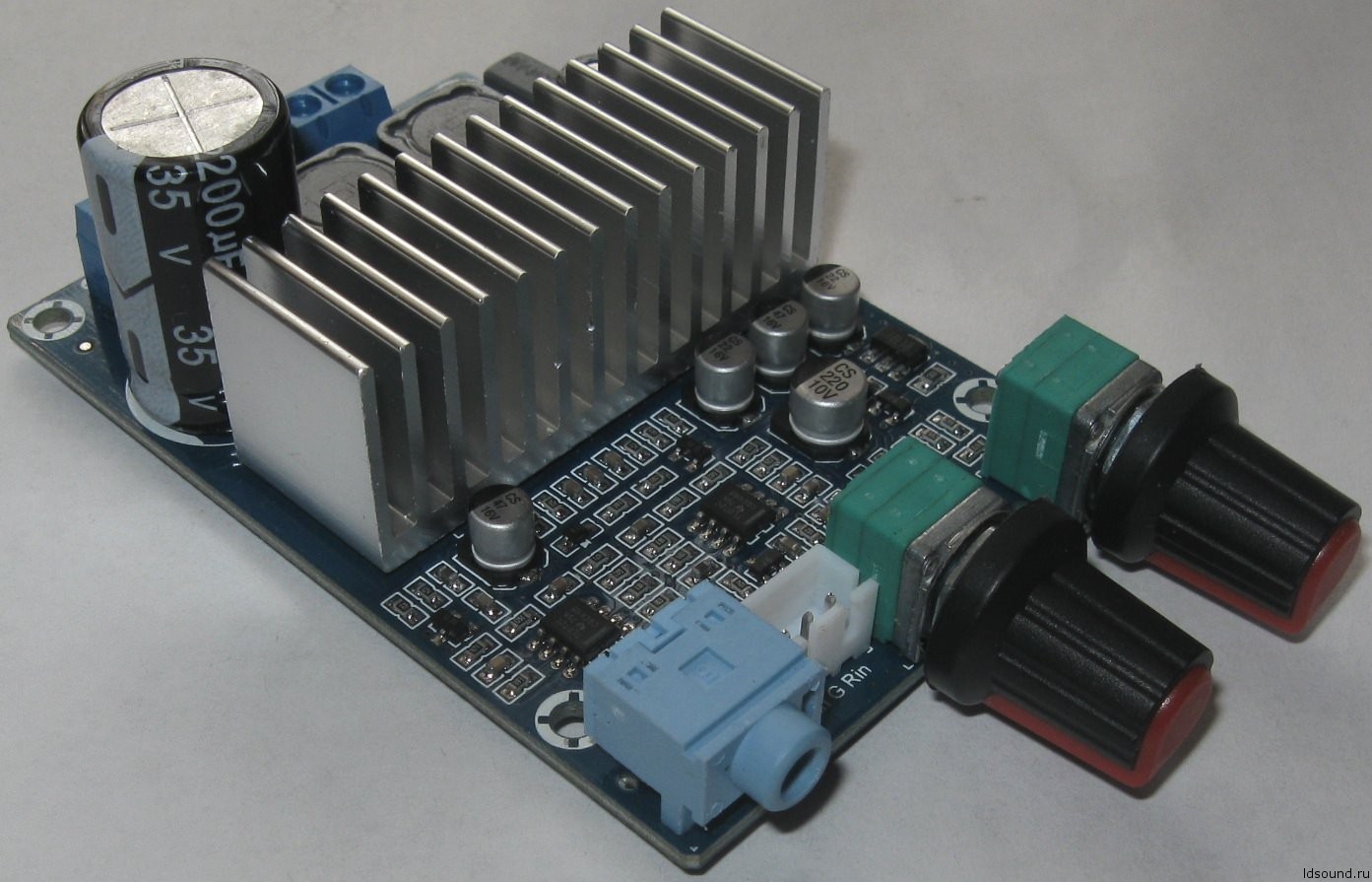

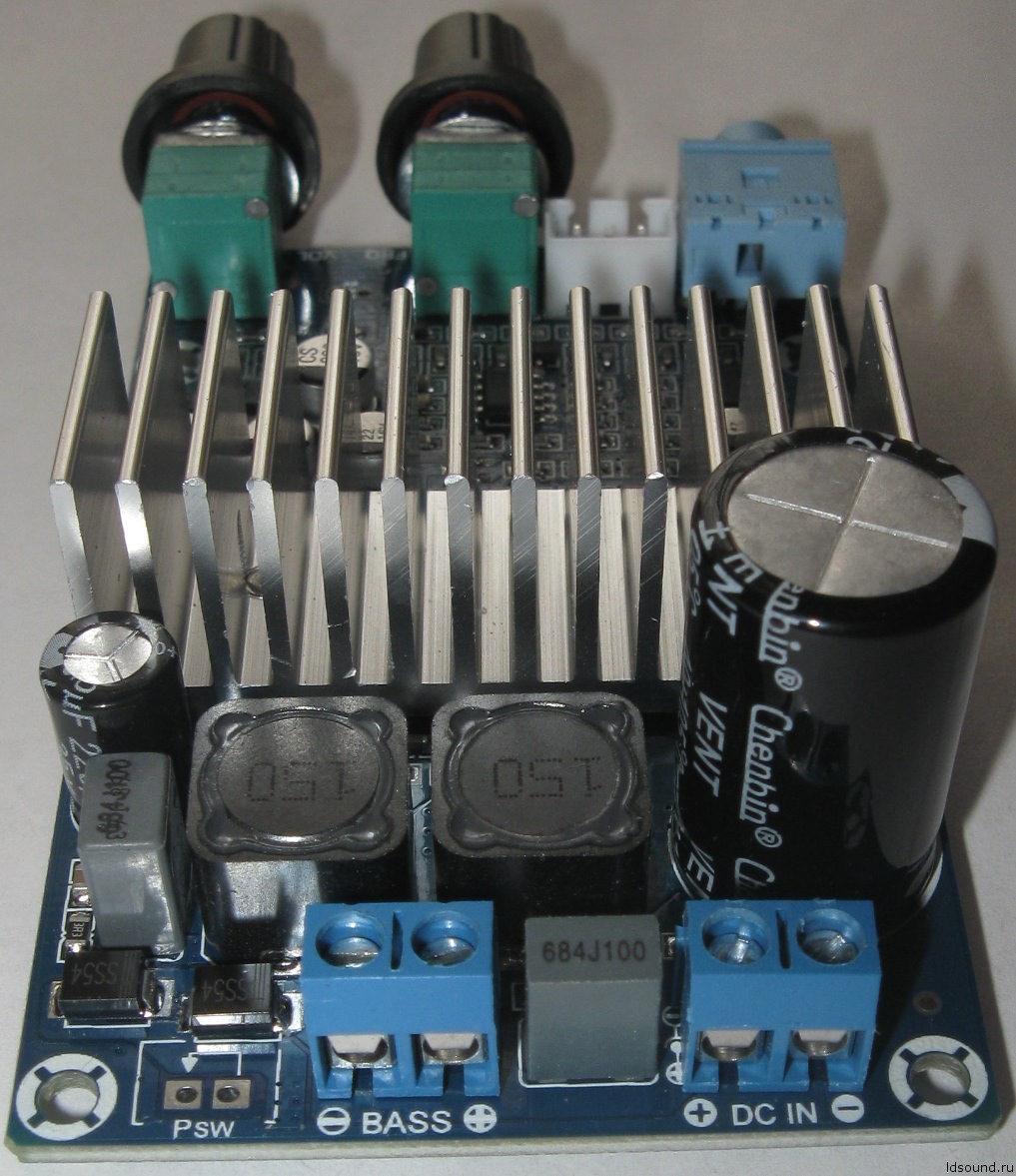

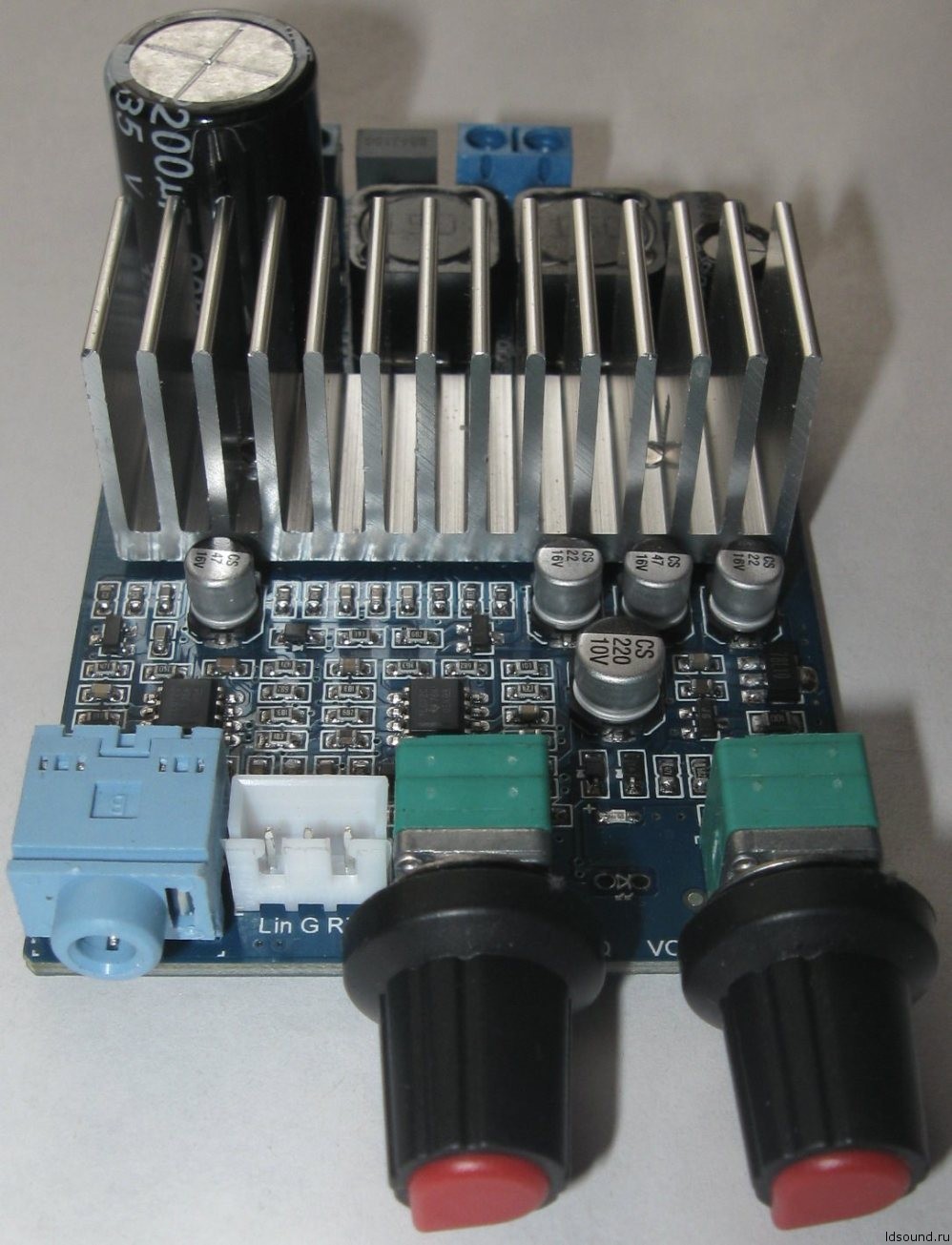

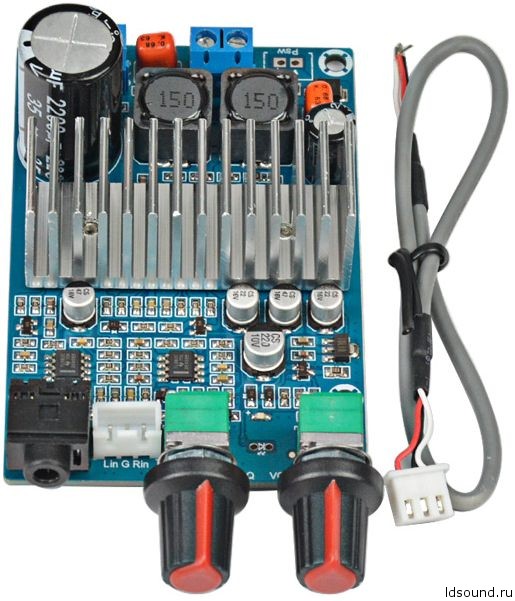

На плате усилителя расположено два регулятора: левый отвечает за частоту среза, правый регулирует громкость. Вход выполнен на разъеме «мини-джек» или через разъем с шнуром в комплекте. Выход и питание подключаются через винтовые разъемы. На вход с источника подается два канала с полным диапазоном, далее каналы суммируются и на выходе мы имеем урезанные частоты под сабвуфер. При подаче питания на плату – загорается SMD светодиод голубого свечения.

^Нажмите для увеличения^

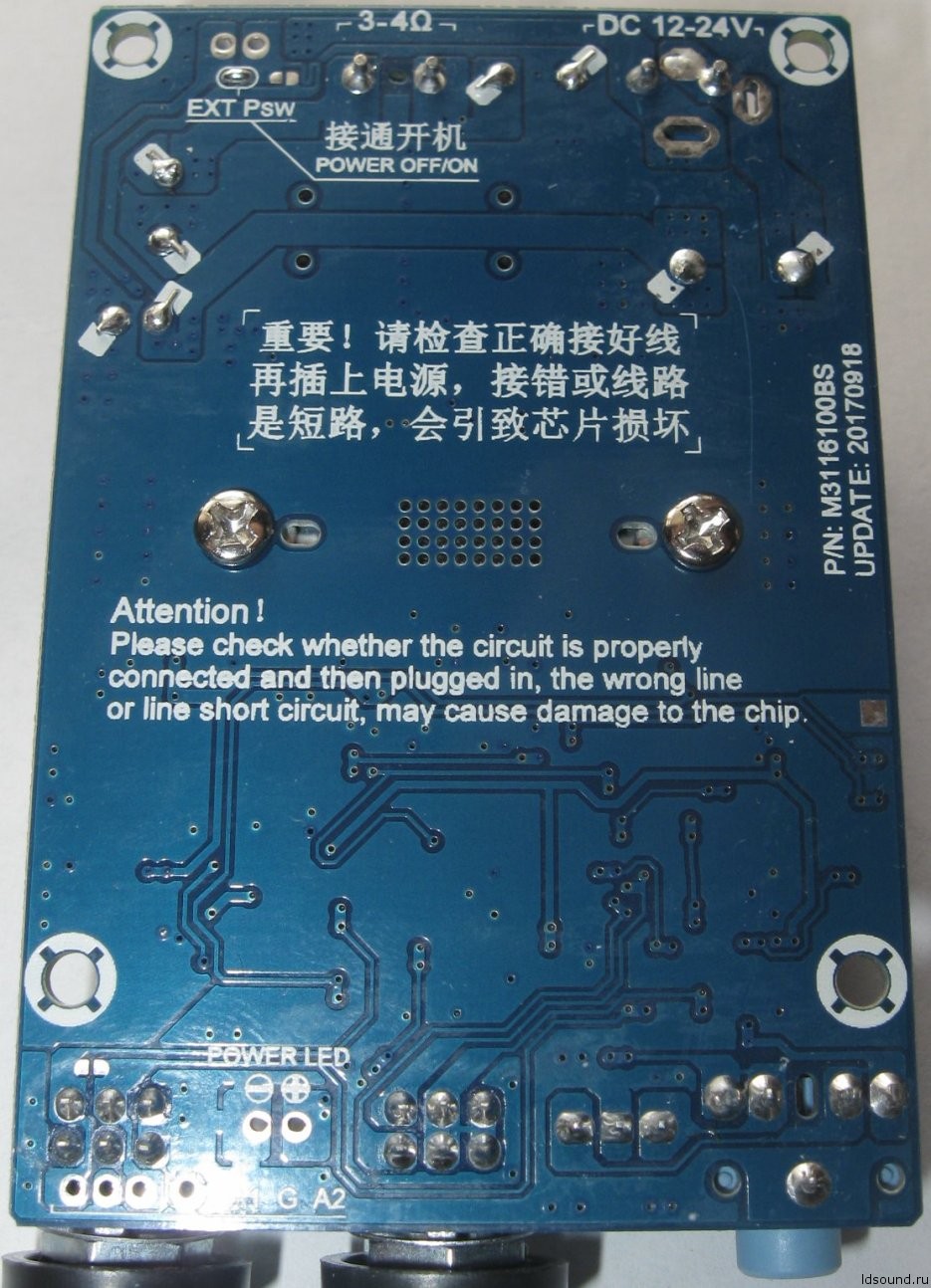

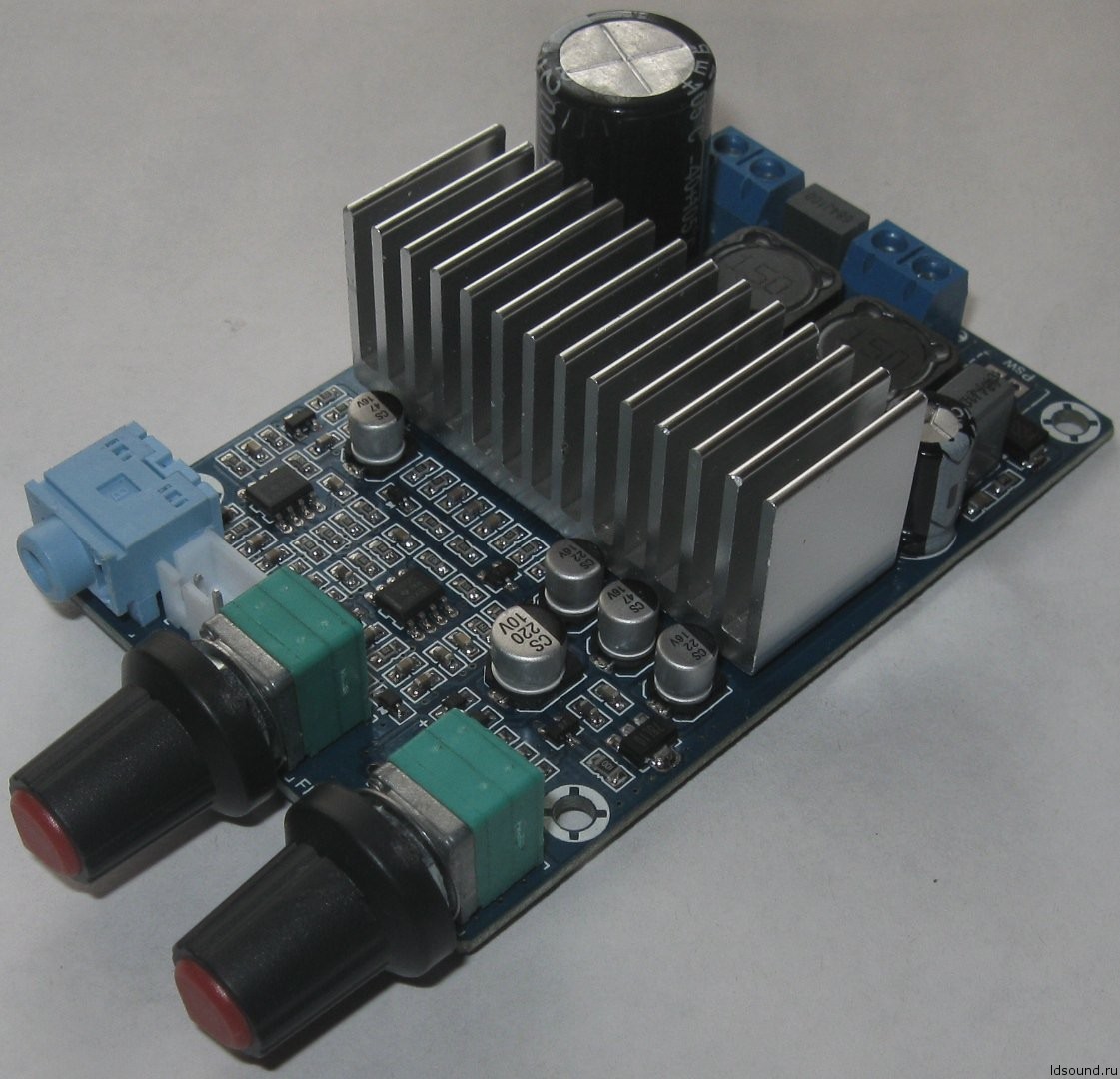

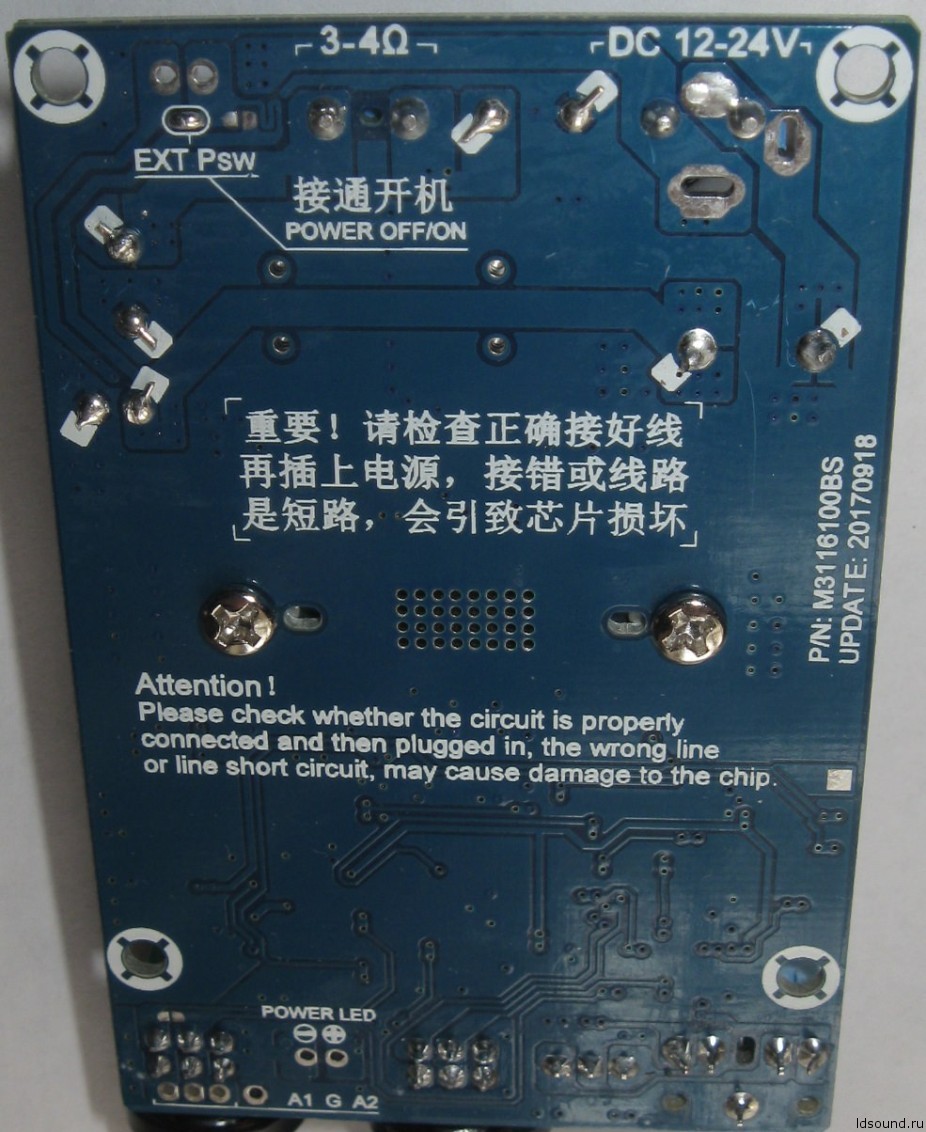

Радиатор прикручен двумя винтами. На обратной стороне платы есть перемычка (капля припоя). Если ее убрать, то можно подпаять кнопку и усилитель будет включатся через нее. Питание в таком случае можно запаять на соответствующие точки. Светодиод включения можно сделать выносным. На плате под него предусмотрены отверстия, питание на них 2,5-3 В, в зависимости от поданного.

^Нажмите для увеличения^

Я использую данный усилитель в авто, питание около 12,5 В, он выдает вполне неплохую мощность. Я громко не слушаю, но в машине как по мне баса достаточно, но в движении маловато.Изначально планировал докупить преобразователь с 12 В на 24 В, но он не понадобился. Радиатор еле теплый. Частоты срезает хорошо. Посторонних шумов практически нет. При включении/выключении питания щелчков нет.
