Изготовитель: Китай (цена 17 – 19 долларов с доставкой).
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
Частотный диапазон: 15 – 25000 Гц
Постоянное напряжение: 12 – 35 В
Максимальное подаваемое напряжение: 36 В
Сопротивление подключаемой нагрузки: 4 – 8 Ом
Выходная мощность на канал:
номинальная при питании 24 В и КНИ 0,05%: 50 Вт/4 Ом
максимальная при питании 30 В и КНИ 2%: 50 Вт/8 Ом
Входное сопротивление: 2 кОм
Холостой ток: 30 мА

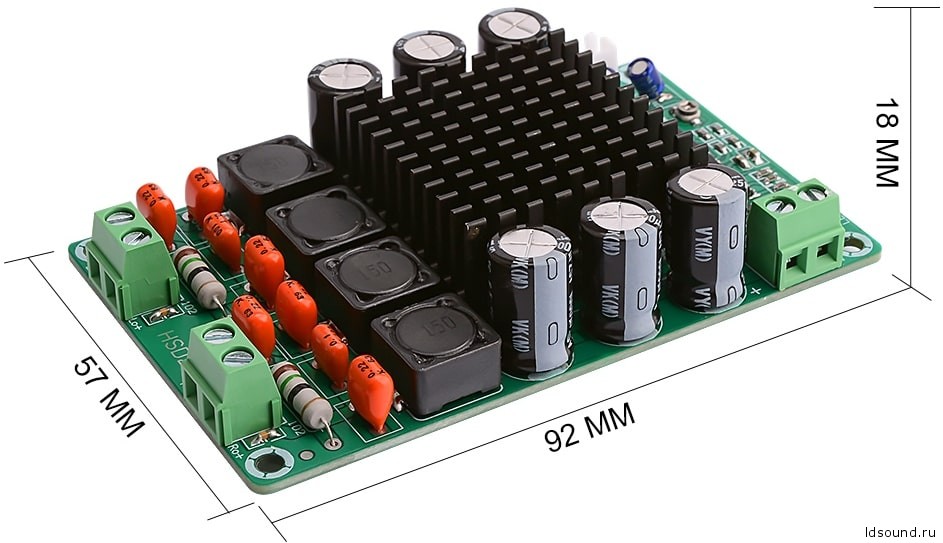

Размер платы: 92х57,5х20 мм
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

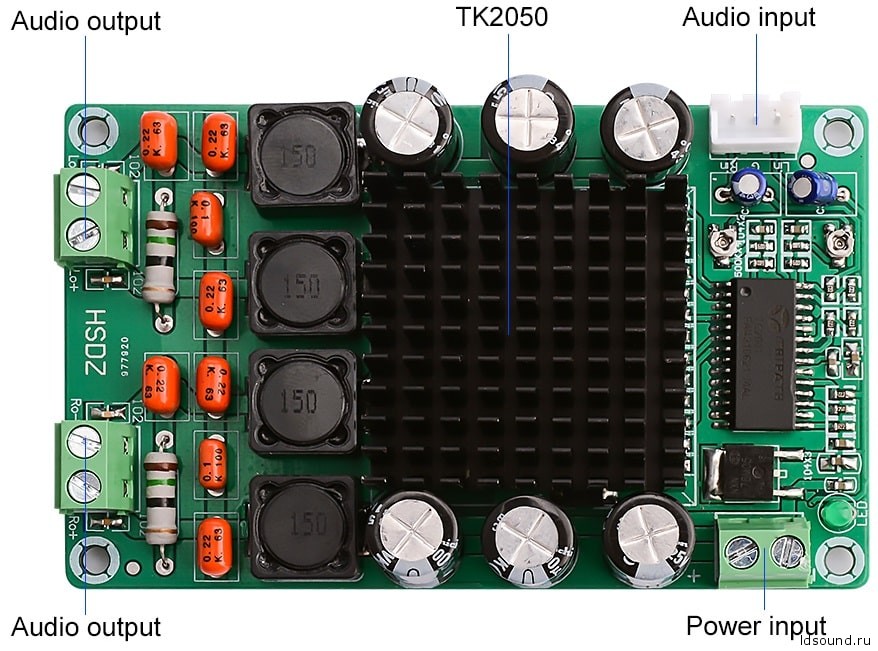

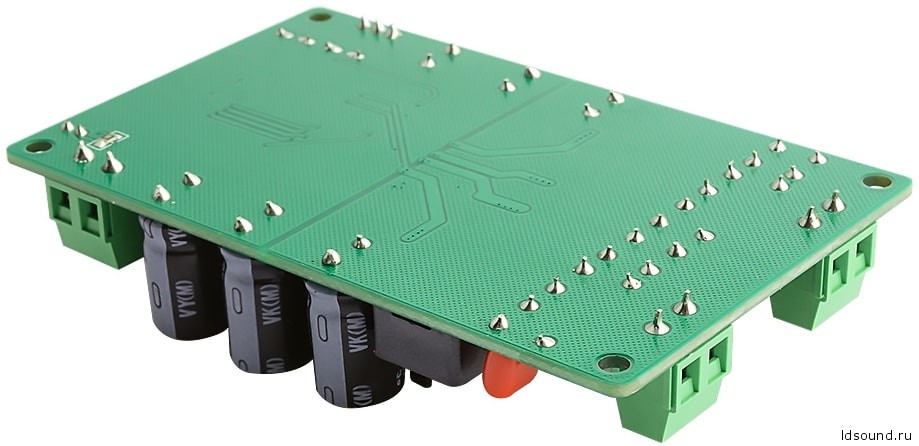

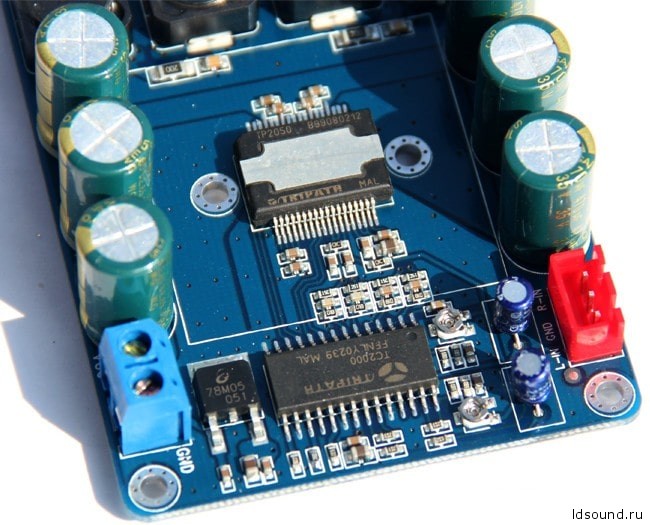

Усилитель собран на микросхемах Tripath TC2000 и TK2050. Последняя TK2050 находится под радиатором охлаждения. Усилитель собран и готов к использованию. На плате находится входной 2-х канальный разъем, разъем для подачи однополярного напряжения и пара выходных разъемов правого и левого каналов.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

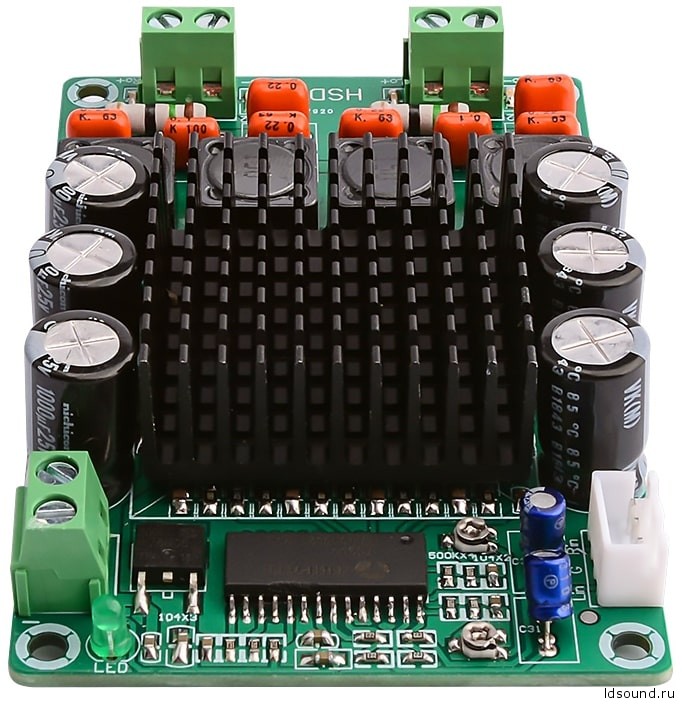

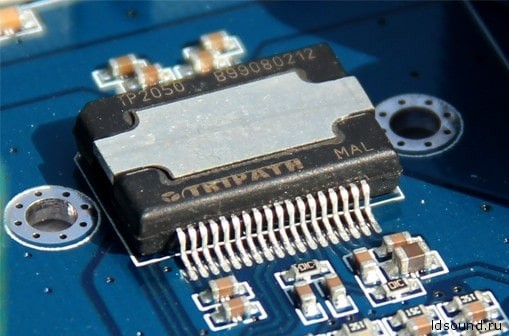

Tripath TK2050 без радиатора:
^Нажмите для увеличения^
^Нажмите для увеличения^
TK2050 – datasheet
