Амфитон УП-003-стерео Hi-Fi

Изготовитель: Львовское ПО имени Ленина.

Назначение: для высококачественного усиления, управления и коммутации стереофонических сигналов при работе от разных источников фонограмм и рассчитан на совместную работу с УМ. Усилитель был разработан в 1982 году, серийно выпускался с 1986 года.

^Нажмите для увеличения^

Технические характеристики:

Диапазон рабочих частот: 20 – 25000 Гц

Неравномерность АЧХ в диапазоне 20-25000 Гц: ±0,3 дБ

Коэффициент гармоник на частоте 1000 Гц: 0,007%

Коэффициент интермодуляционных искажений: 0,02%

Отношение сигнал/взвешенный шум для линейного входа: 90 дБ

Максимальное напряжение на выходе усилителя: 10 В

Сопротивление линейного входа: 47 кОм

Диапазон регулировки тембра НЧ и ВЧ: ±12,5 дБ

Потребляемая мощность от сети: 20 Вт

Габаритные размеры (ШхВхГ): 460х91х363 мм

Масса: 6,5 кг

^Нажмите для увеличения^

Описание:

Усилитель обеспечивает номинальное выходное напряжение 1 В и рассчитан на совместную работу со стереоусилителем мощности “Амфитон 50-УМ-104” или любым другим усилителем отечественного или зарубежного производства, а также с другими бытовыми блоками комплекса “Амфитон-003 стерео”.

^Нажмите для увеличения^

Все каскады усилителя собраны по симметричной двухтактной схеме с двухполярным питанием, благодаря чему уровень четных гармоник и фона сведен к минимуму. Высокое качество звучание с входа “ЗС” обеспечивается корректирующим усилителем с опережающей фазовой коррекцией и широкой полосой открытого контура, что способствует снижения динамических искажений. Эффективная тонкомпенсация в сочетании с дискретным регулятором громкости обеспечивает высококачественное звучание практически при любом уровне громкости.

^Нажмите для увеличения^

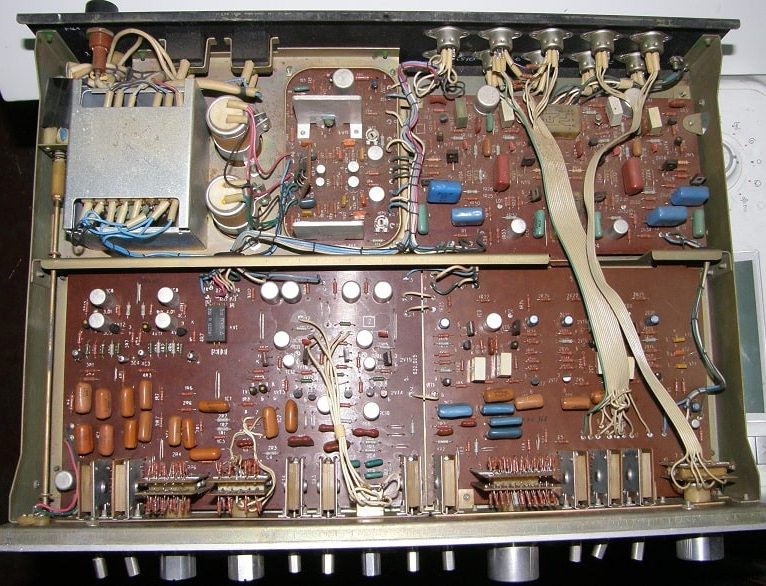

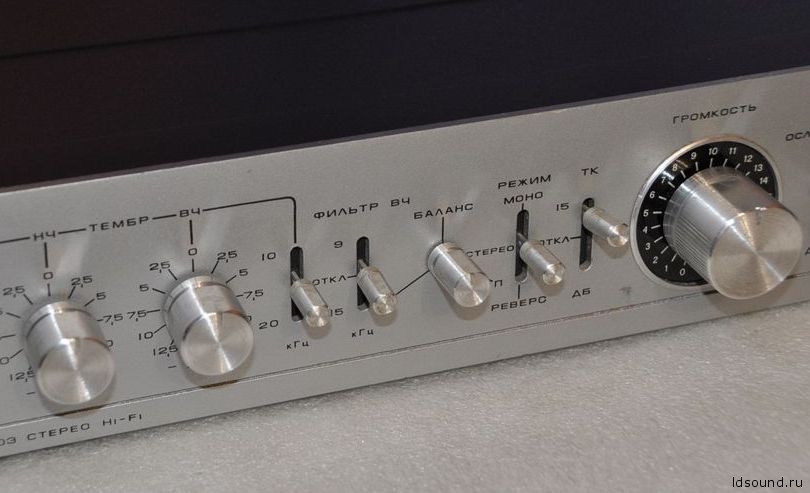

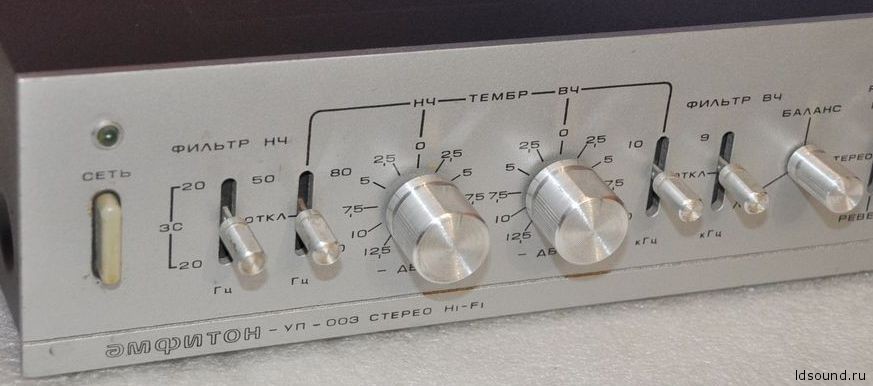

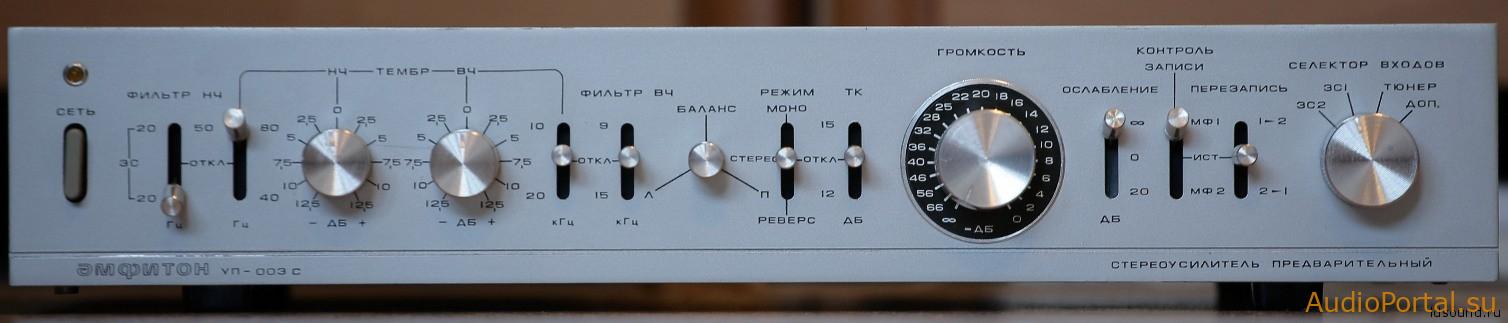

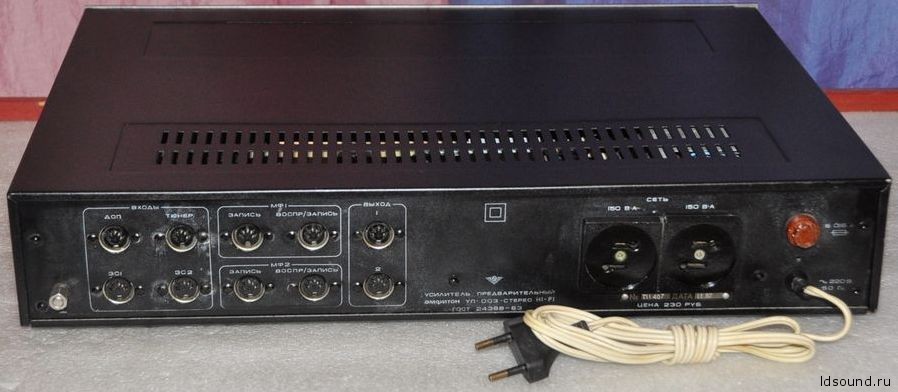

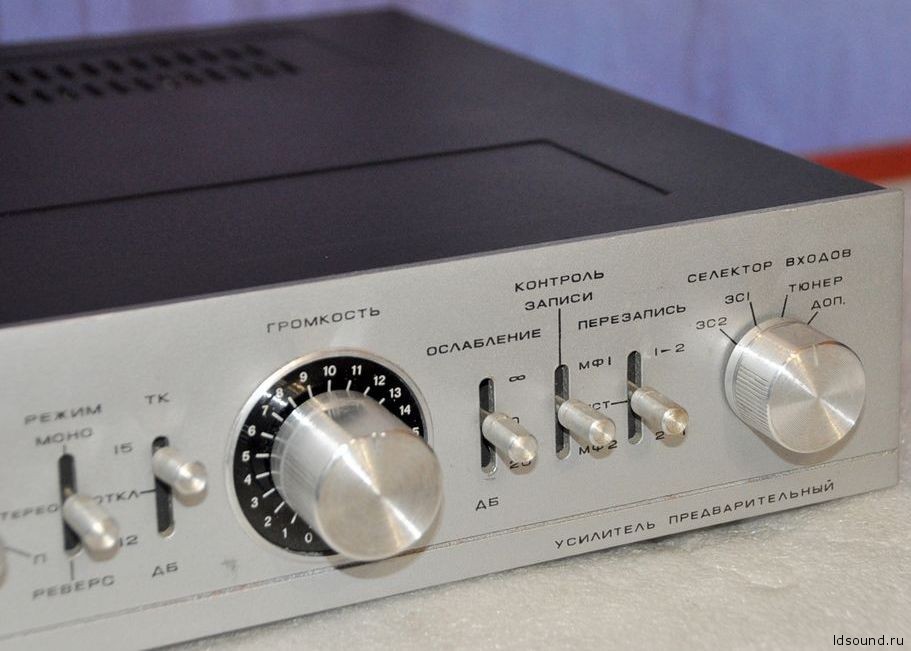

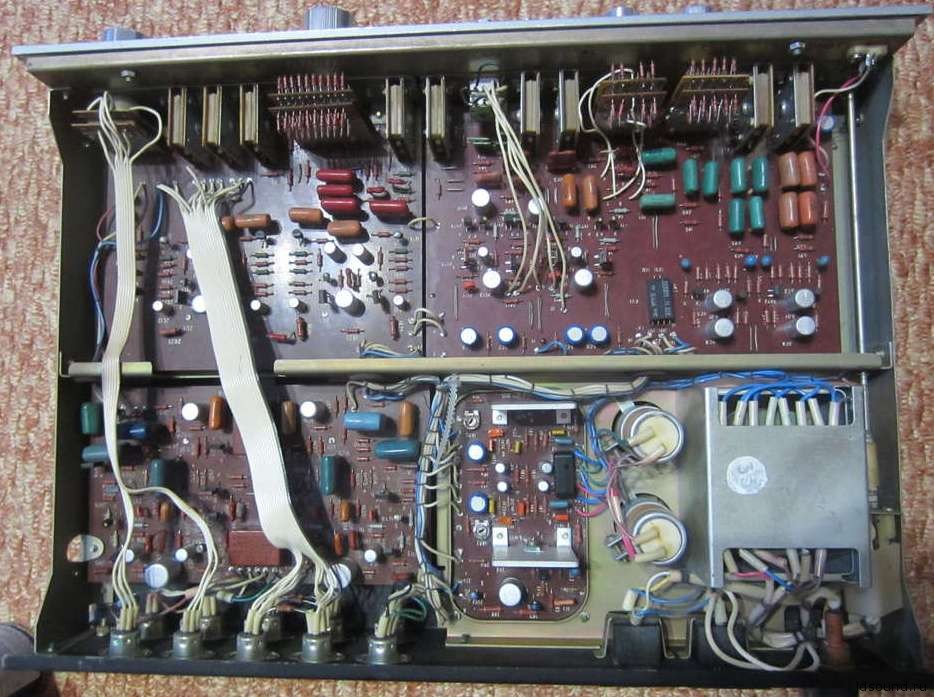

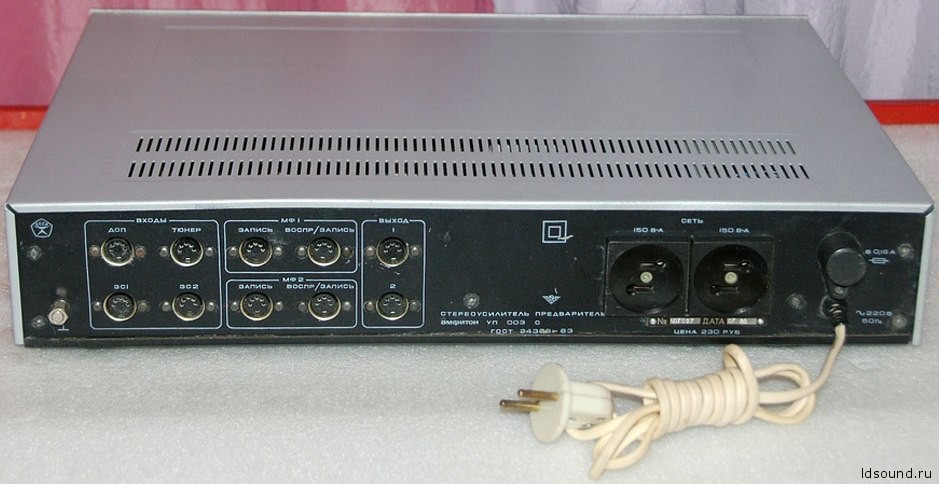

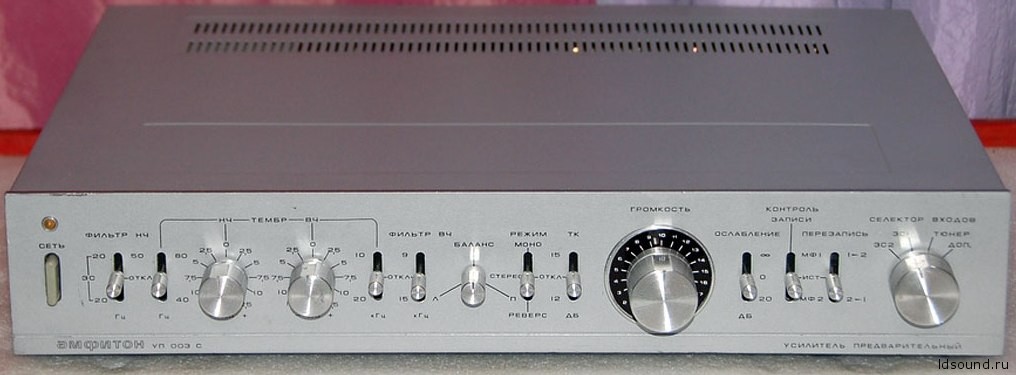

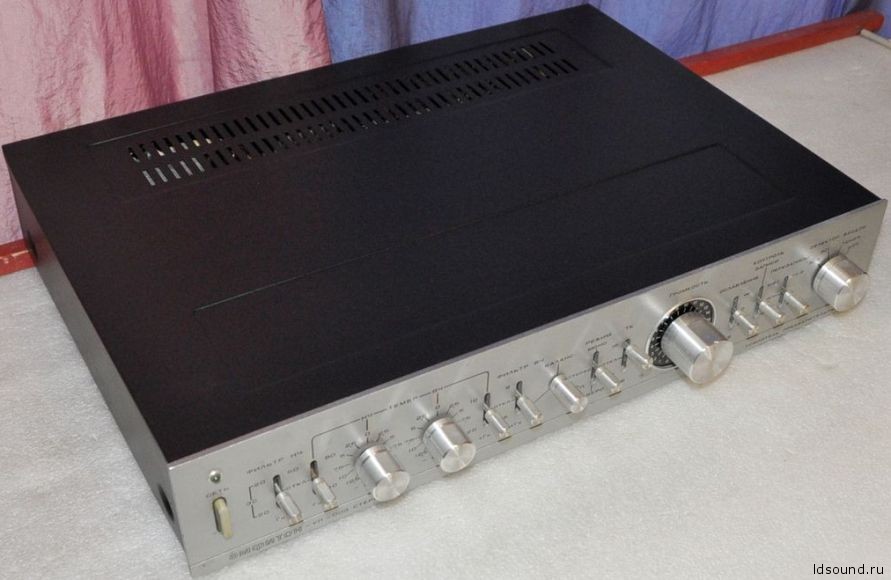

Конструктивно выполнен на стальном шасси. Передняя панель дополнительно закрывается декоративной алюминиевой панелью, на которой выведены все регулировки. Верхняя крышка стальная, закрывает не только верхнюю часть корпуса но и боковые. Задняя панель стальная, на ней находится полная коммутация усилителя. Внутри основные узлы выполнены на печатных платах, трансформатор блока питания экранирован.

^Нажмите для увеличения^

В усилителе имеется:

возможность оперативного выбора источников фонограмм;
дискретные регуляторы ВЧ, НЧ и громкости, с возможностью переключения глубины тонкомпенсации и её отключения;
ограничительные фильтры по ВЧ, НЧ и инфранизким частотам;
режимы работы стерео, моно, реверс;
возможность подключения 2-х магнитофонов;
наличие двух выходов для подключения УМ или эквалайзера.
