Изготовитель: Львовское ПО имени Ленина (ПО Лорта), 1983.
^Нажмите для увеличения^
^Нажмите для увеличения^
Назначение: усилитель «Амфитон-У-002 стерео Hi-Fi» высшей группы сложности предназначен для высококачественного усиления от различных источников сигнала.
^Нажмите для увеличения^
^Нажмите для увеличения^
Основные технические характеристики (в скобках – типовые параметры, без скобок – заявленные):
Диапазон воспроизводимых частот: 20 – 20000 Гц (20 – 30000 Гц)
Неравномерность АЧХ в диапазоне 20-25000 Гц: ±1 дБ (±0,5 дБ)
Сопротивление подключаемых АС: 4 Ом
Выходная мощность на канал:
номинальная: 25 Вт
максимальная: 50 Вт
наушники (номинальная): 0,1 Вт/120 Ом
Коэффициент гармоник в диапазоне 40-16000 Гц: 0,25% (0,2%)
Коэффициент нелинейных искажений: 0,25%
Коэффициент демпфирования: 20 раз (30 раз)
Переходное затухание между каналами на частоте:
250 Гц и 10000 Гц: 40 дБ
1000 Гц: 30 дБ
Отношение сигнал/взвешенный шум в номинальных условиях на входах:
линейных МФ и ТЮНЕР: 82 дБ (85 дБ)
корректирующего ЗС: 72 дБ (76 дБ)
Различие каналов по усилению в диапазоне 250-630 Гц: 1,5 дБ
Пределы регулировки:
звуковых частот: 10 дБ
стереобаланс: ±26 дБ
тембр НЧ: ±11 дБ
тембр ВЧ: ±10 дБ
ручная регулировка громкости: 60 дБ
Тонкомпенсация при -40 дБ на частоте 63 Гц относительно 1000 Гц: +10 дБ
Потребляемая мощность от сети: 120 Вт
Размер усилителя (ШхВхГ): 390х88х390 мм
Вес усилителя: 9 кг
Содержание драгметалов:
золото: 0,12 г
серебро: 0,3 г
^Нажмите для увеличения^
Описание:

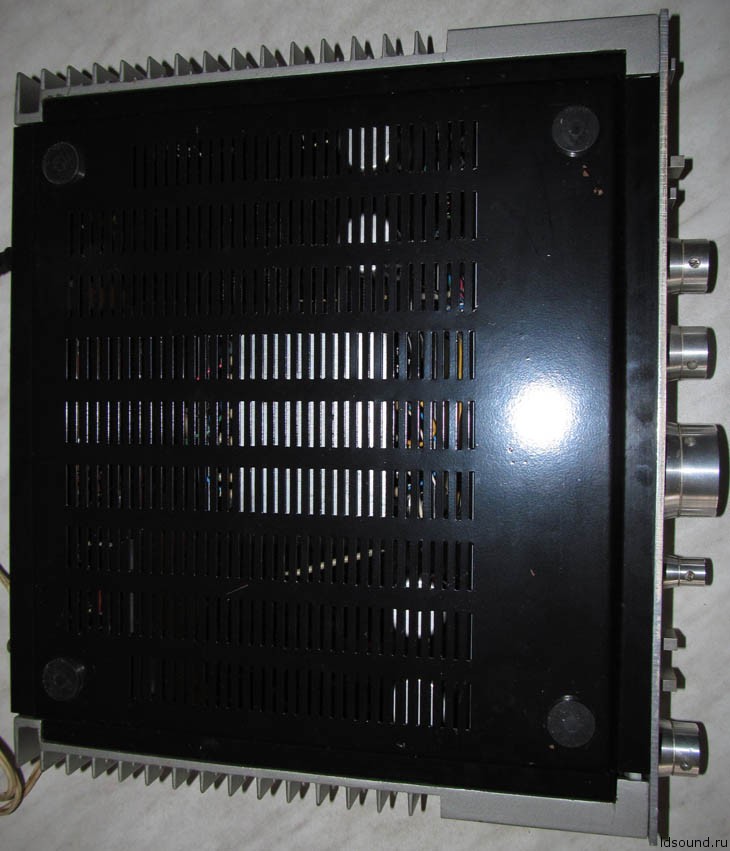

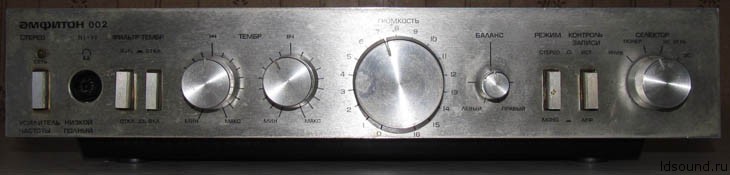

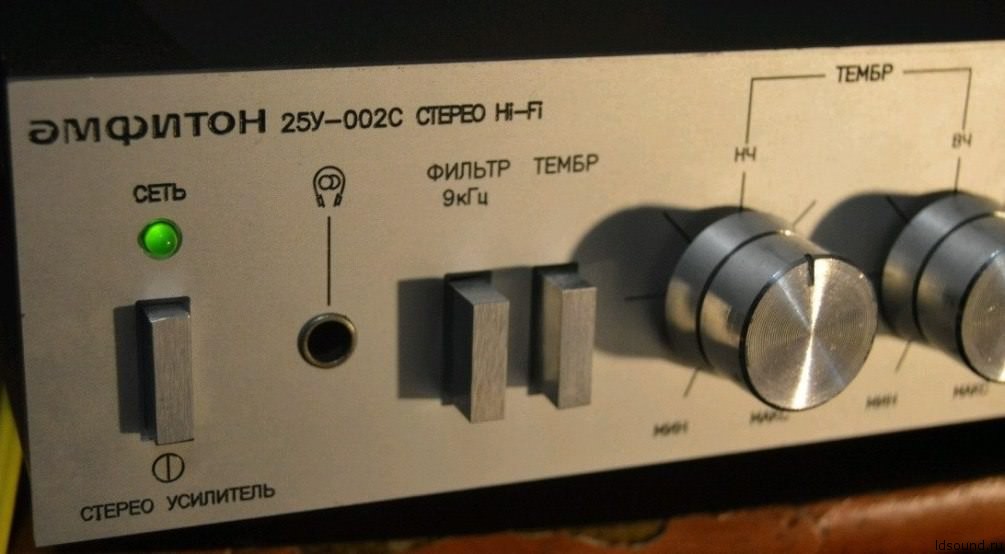

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.
^Нажмите для увеличения^

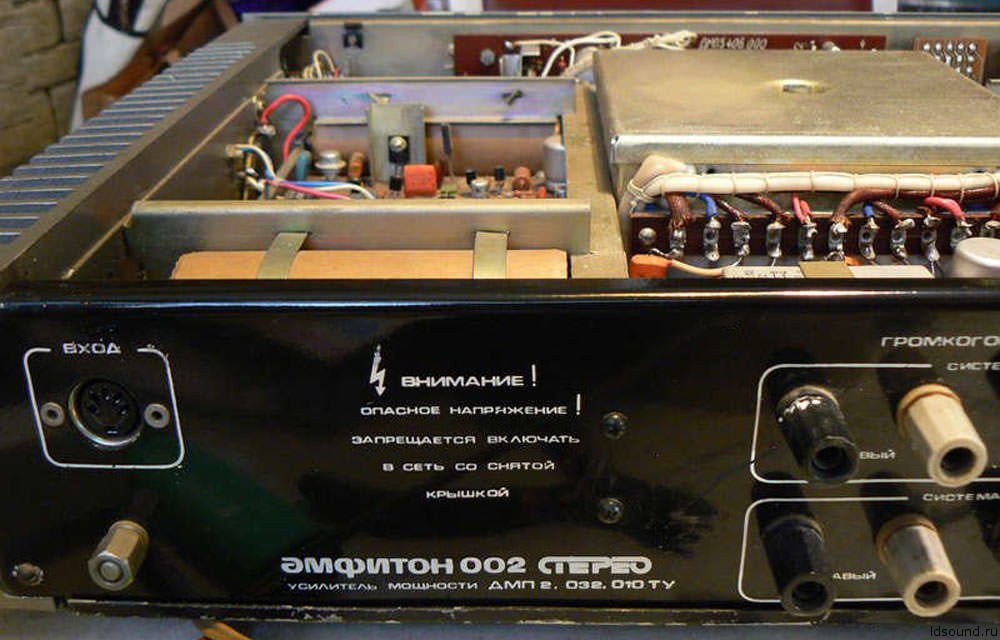

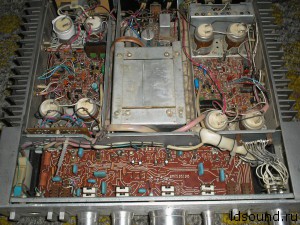

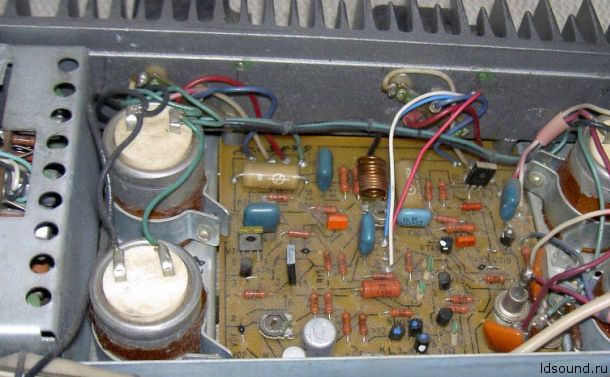

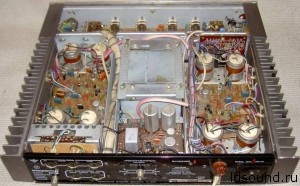

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

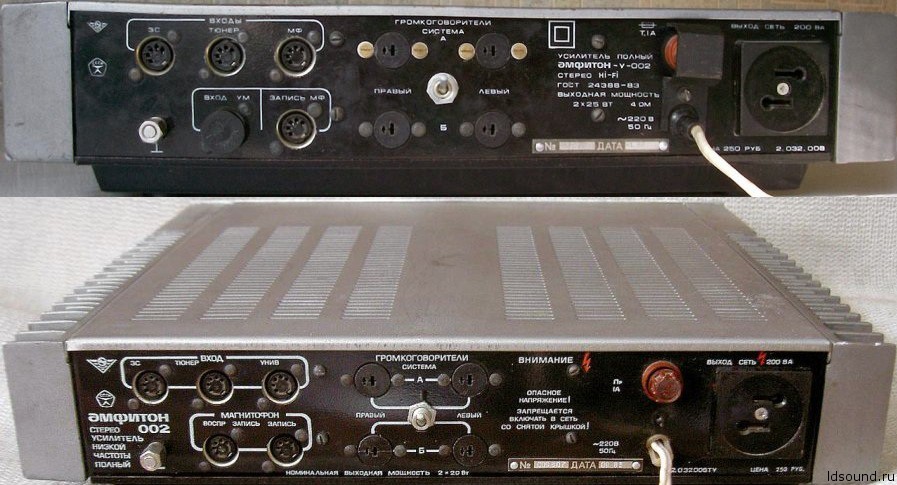

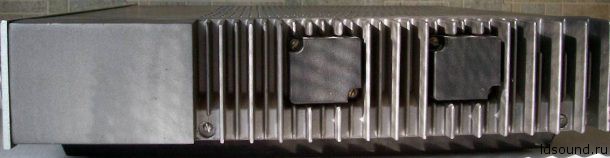

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка (не более 200 Вт нагрузки), винтовой зажим для подключения земли.
^Нажмите для увеличения^
^Нажмите для увеличения^
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.
^Нажмите для увеличения^
^Нажмите для увеличения^
Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.
^Нажмите для увеличения^
^Нажмите для увеличения^
В усилителе предусмотрены следующие эксплуатационные удобства:
- выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
- включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
- возможность записи на магнитофон выбранной программы, а так же перезапись
- программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
- возможность подключения внешнего предварительного усилителя;
- переключение режимов работы (МОНО, СТЕРЕО);
- регулировка баланса каналов;
- тонкомпенсированная регулировка громкости.
