АМФИТОН-У-101-1 стерео

Изготовитель: Львовское ЛПО им. Ленина.

Назначение: усилитель «Амфитон-У-101-1» первой группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении.

^Нажмите для увеличения^

Схема находится в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1,5 дБ
Сопротивления подключаемых АС: 4 Ом
Номинальная мощность: 25 Вт/4 Ом
Коэффициент нелинейных искажений: 0,3 %
Коэффициент гармоник в диапазоне 40-12500 Гц: 0,3 %
Коэффициент общих интермодуляционных искажений: 0,6 %
Переходные затухания между каналами на частотах 1-10 кГц: 30 – 40 дБ
Рассогласование АЧХ каналов: не более 2 дБ
Относительный уровень шумов для входов:
звукосниматель: 60 дБ
магнитофон: 70 дБ
Пределы регулировки тембра на частотах:
63 Гц: ±12 дБ
3200 Гц: ±10 дБ
16000 Гц: ±15 дБ
стереобаланса: ±20 дБ
Потребляемая мощность от сети: 125 Вт
Размер усилителя (ШхВхГ): 430х125х405 мм
Вес усилителя: 11,5 кг

^Нажмите для увеличения^

Описание:

Корпус усилителя выполняется в двух модификациях: металлические с цветофактурным решением передней панели и в деревянном кожухе, отделанном под ценные породы дерева. Все органы управления (регуляторы громкости, тембра, баланса, кнопки переключения рода работ, индикатор и выключатель сети) расположены на лицевой панели.

^Нажмите для увеличения^

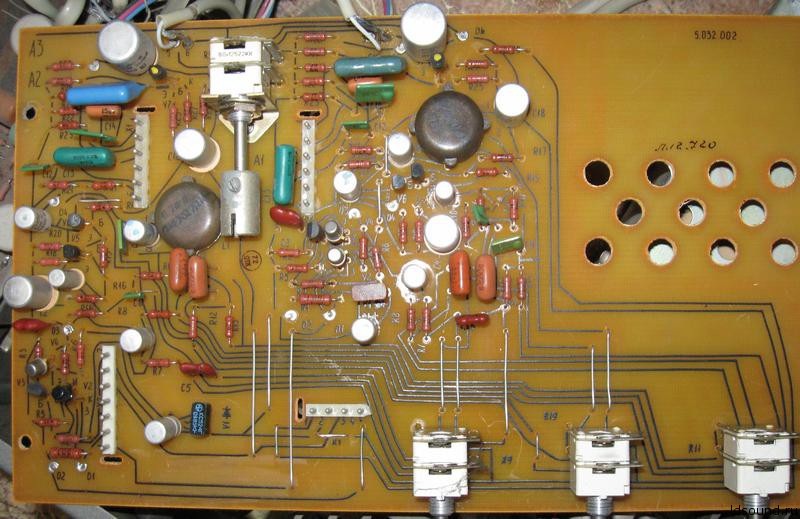

Гнезда для подключения датчиков входных сигналов, акустических систем, предохранители и колодки питания выведены на заднюю панель. Конструктивно усилитель собран из отдельных узлов. Все блоки выполнены печатным монтажом на отдельных платах.
