Амфитон 50 УМ-104С

Изготовитель: Львовское ПО им. Ленина, с 1986 года.

Назначение: усилитель мощности 1-й группы сложности “Амфитон 50УМ-104-стерео” предназначен для высококачественного усиления фонограмм и рассчитан на совместную работу с предварительным усилителем.

^Нажмите для увеличения^

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 25000 Гц

Номинальная выходная мощность на канал: 50 Вт

Максимальная выходная мощность: 90 Вт

Коэффициент гармоник в диапазоне: 40-16000 Гц: 0,07%

Отношение сигнал/взвешенный шум: 100 дБ

Средняя потребляемая мощность: 130 Вт

Габаритные размеры (ШхВхГ): 460х88х360 мм

Масса: 10 кг

^Нажмите для увеличения^

Описание:

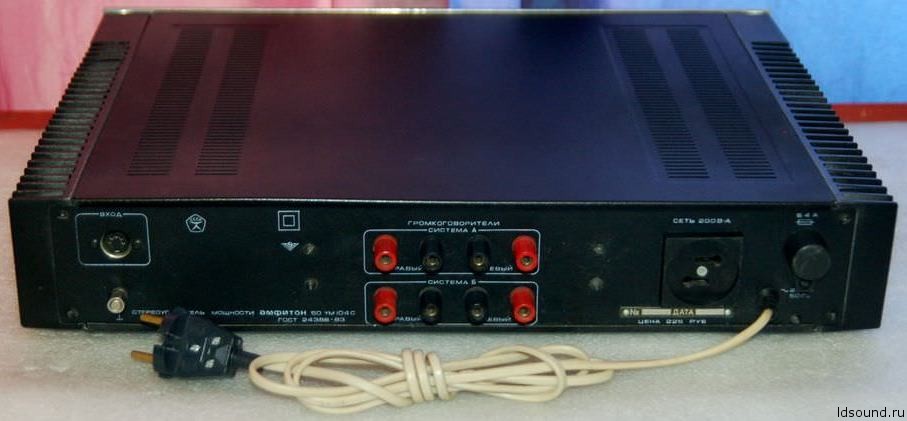

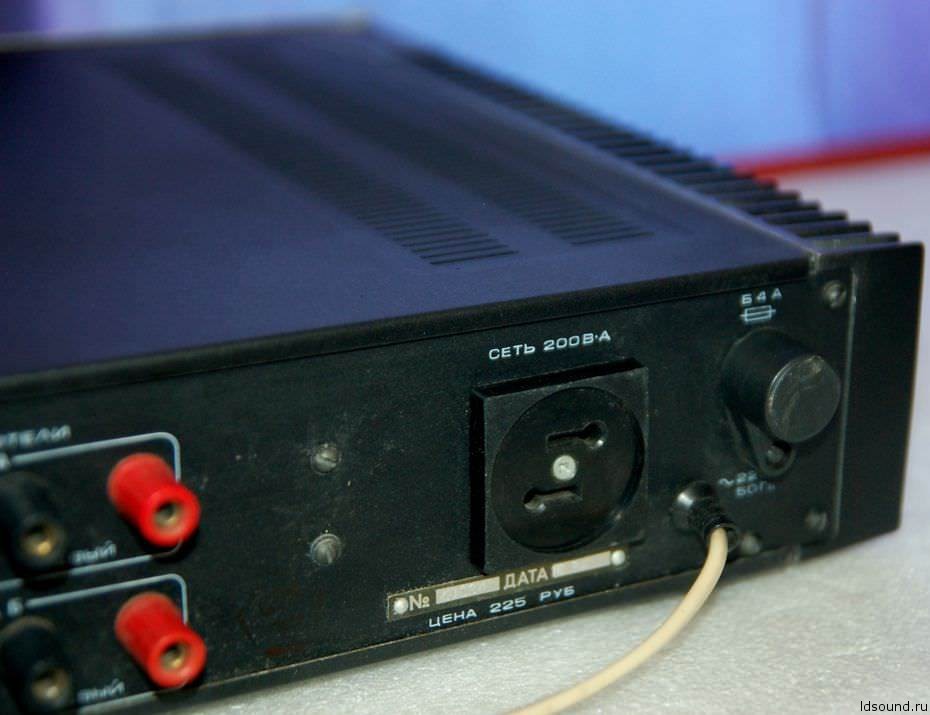

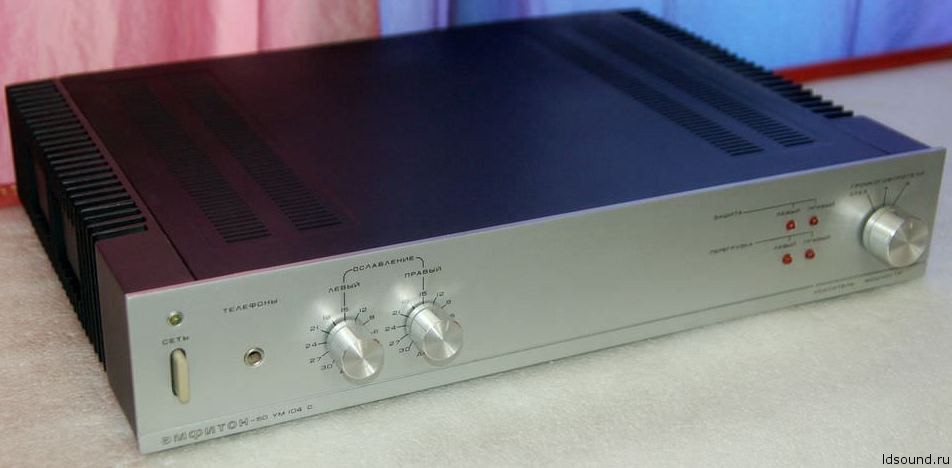

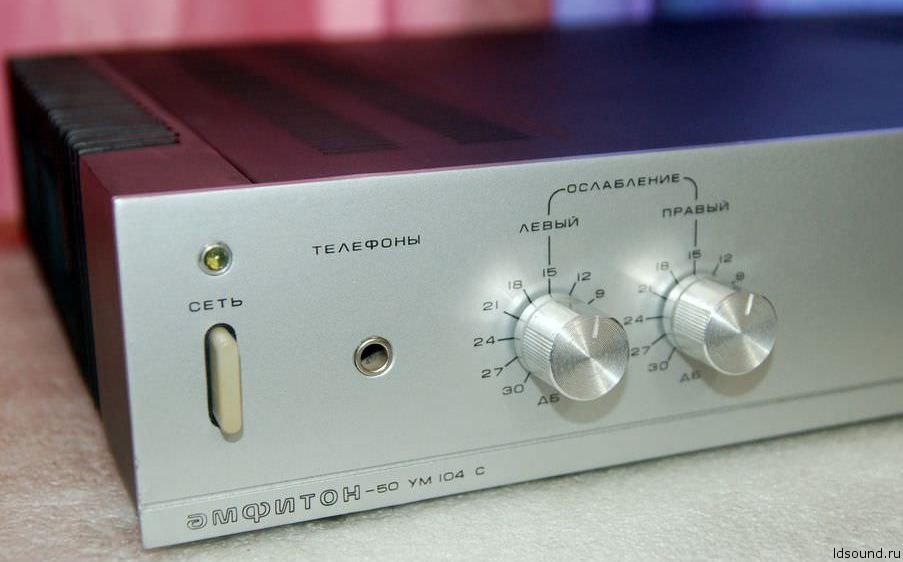

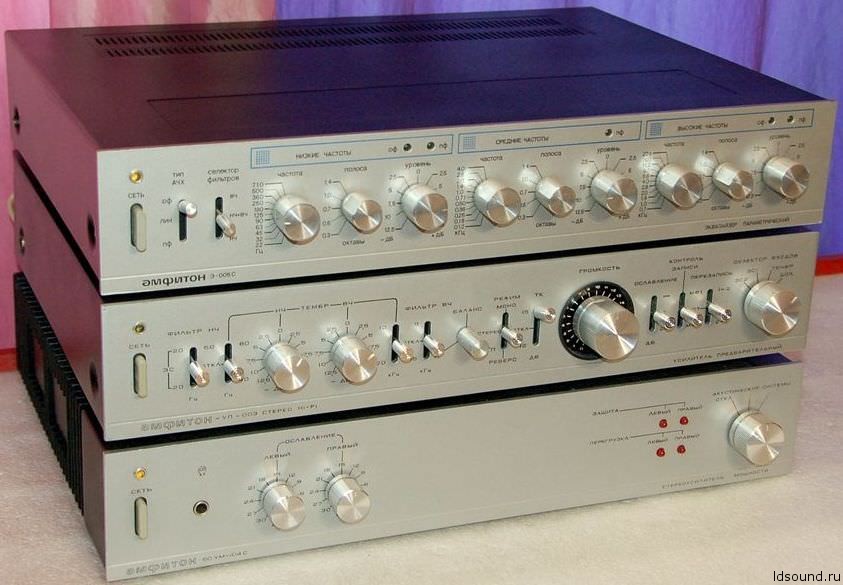

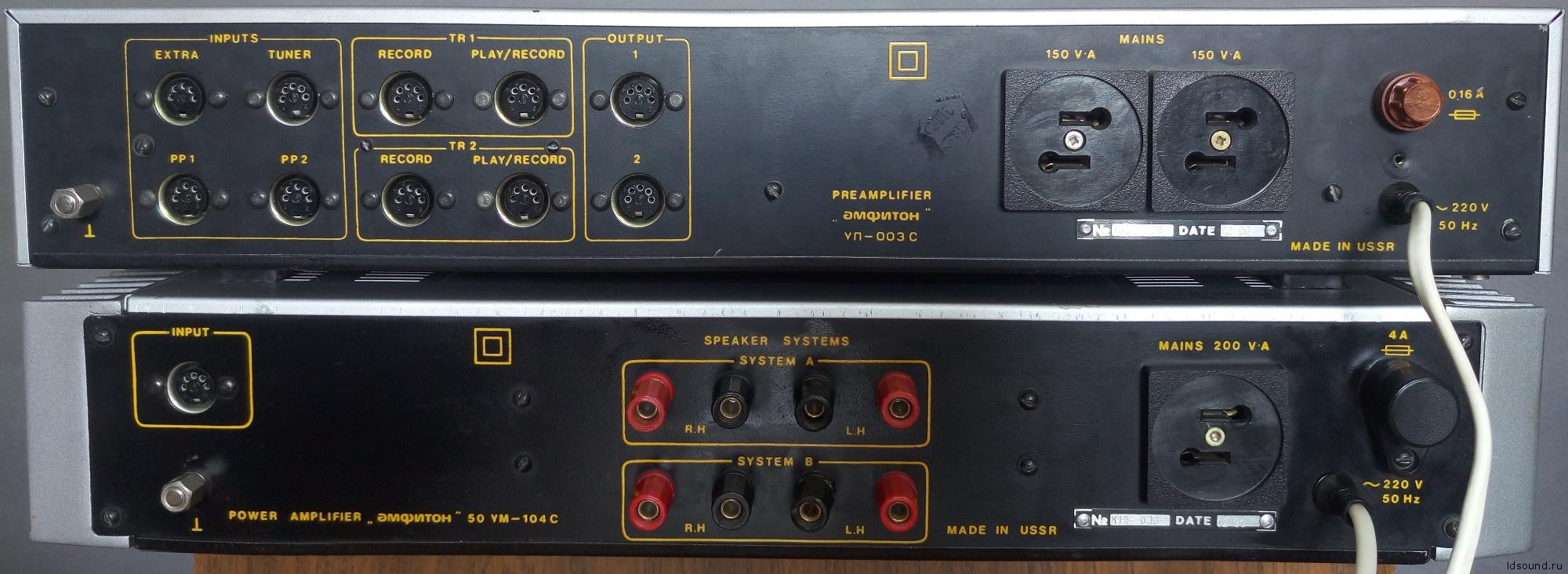

В усилителе мощности есть дискретные регуляторы уровня усиления каждого канала, индикаторы перегрузки и защиты по каждому каналу, электронная защита от КЗ в цепях нагрузки, автоотключение АС при неисправности, возможность подключения 2 комплектов АС и стереофонических телефонов. Гнездо подключения наушников 6,3 мм. Выходные гнезда – обычные клеммы под провод или банан. Черный корпус, передняя панель серо-серебристая.

^Нажмите для увеличения^

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

^Нажмите для увеличения^

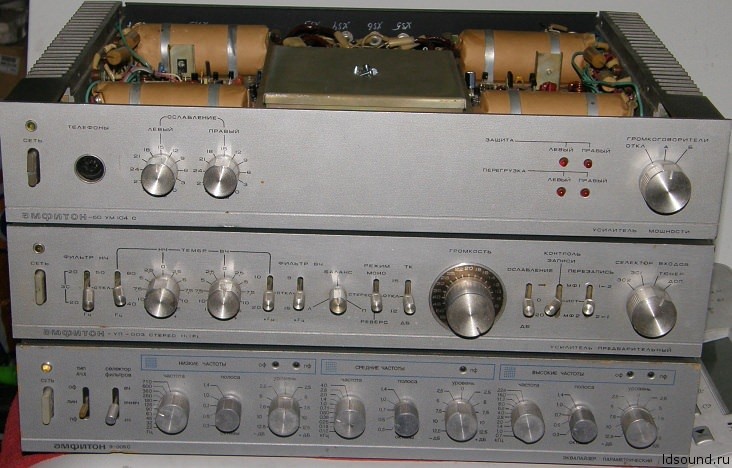

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

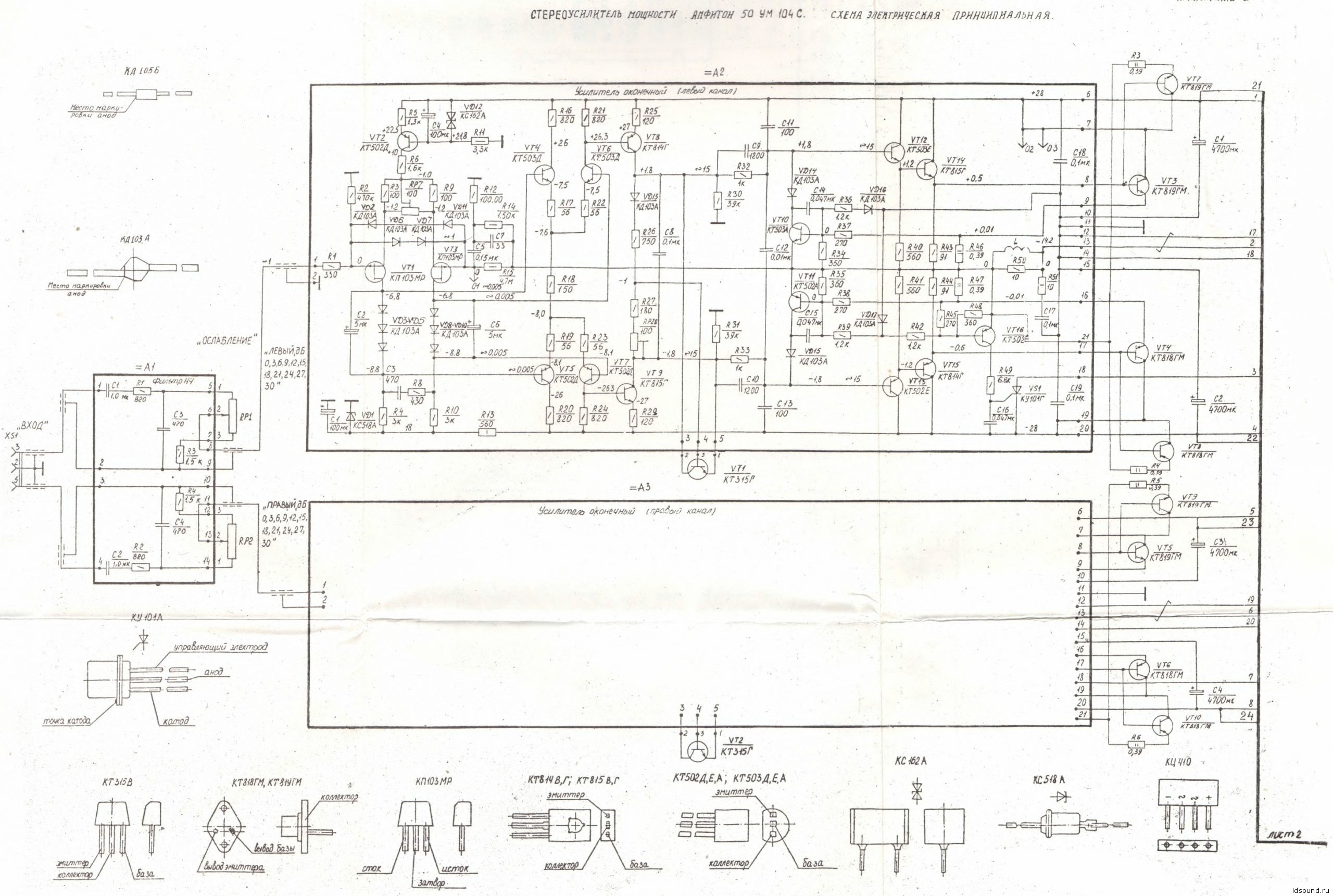

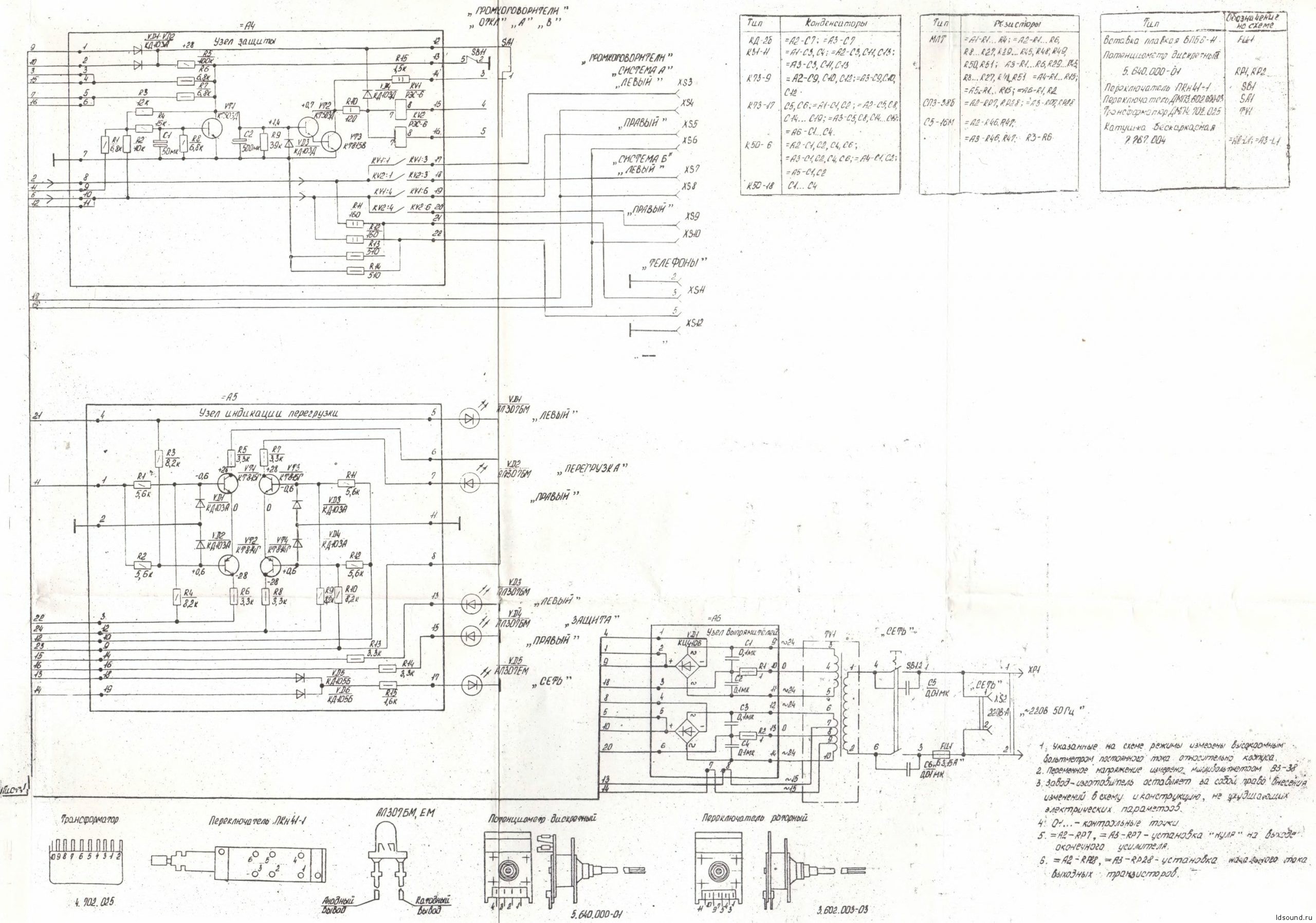

Электрическая схема Амфитон 50 УМ-104С:
