Описание

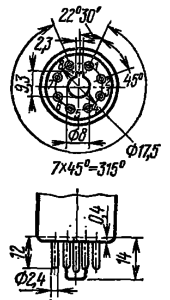

Декатрон двухимпульсный счетный для работы в счетных и счетно-решающих устройствах. Цвет свечения — синий. Индикация производится через купол баллона. Оформление — стеклянное, с цоколем (РШ 5-1). Масса 70 г. Выводы электродов: 1 — катод нулевой; 3 — анод; 4 — подкатод первый; 6 — подкатод второй; 8 — катод; 2, 5, 7, — не подключены.
| Основные данные | |||
| Параметр | Условия | ОГ-7 | Ед. изм. |
| Аналог | — | — | — |
| Коэффициент пересчета | — | 10 | — |
| Напряжение источника питания | — | ≥450 | В |
| Напряжение возникновения разряда | — | ≤430 | В |
| Напряжение поддержания разряда | — | 225-265 | В |
| Напряжение смещения на подкатодах | — | 36-44 | В |
| Амплитуда импульса напряжения сброса | — | 130-170 | В |
| Рабочий ток | — | 0,7-0,85 | мА |
| Данные управляющих импульсов | скорость счета | 0,01-50000 | Гц |
| амплитуда импульса | 130-150 | В | |
| длительность импульса | ≥7 | мкс | |
| Наработка | — | ≥500 | ч |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп
