Описание

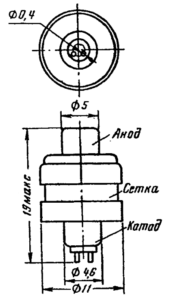

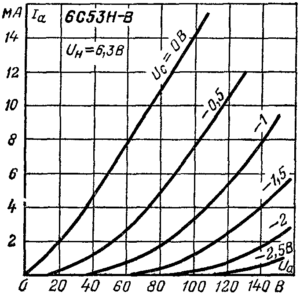

Триоды для усиления напряжения высокой частоты и генерирования колебаний в дециметровом диапазоне волн в схемах с общей сеткой. Оформление — в металлокерамической оболочке, сверхминиатюрное. Масса 3 г.
| Параметр | Условия | 6С53Н | 6С53Н-В | Ед. изм. |
| Аналог | — | ЕС1010 | — | — |
| Ток накала | — | 130±20 | 130±30 | мА |
| Ток анода | — | 9±3 | 9±2.5 | мА |
| в начале характеристики при Uс = -5 В | ≤50 | ≤50 | мкА | |
| Обратный ток сетки | — | ≤0.1 | ≤0.1 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | ≤20 | мкА |
| Крутизна характеристики | — | ≥8.5 | 12±2.5 | мА/В |
| Uн = 5.7 В | — | 8 | ||
| Коэффициент усиления | — | 75±20 | 80±20 | — |
| Входное сопротивление | f = 60 МГц | ≥10 | ≥10 | кОм |
| Эквивалентное сопротивление шумов | — | — | ≤0.5 | кОм |
| Напряжение виброшумов | Rа = 2 кОм | ≤40 | ≤40 | мВ |
| Межэлектродные емкости | входная | 4.2±1.3 | 6.75±0.75 | пФ |
| выходная | 1.5±0.5 | 1.5±0.5 | ||
| проходная | ≤0.07 | ≤0.05 | ||
| катод-подогреватель | 2.5±0.7 | 2.5±0.5 | ||
| Наработка | — | ≥5000 | ≥2000 | ч |
| Критерии оценки | ||||
| Обратный ток сетки | — | — | ≤1.5 | мкА |
| Крутизна характеристики | — | ≥6.5 | ≥8 | мА/В |
| Изменение крутизны характеристики | — | — | ≤+30-35 | % |
| Параметр | Условия | 6С53Н | 6С53Н-В | Ед. изм |
| Напряжение накала | — | 5.7-7 | 5.7-7 | В |
| Напряжение анода | — | 120 | 120 | В |
| при запертой лампе | 330 | 330 | ||
| Напряжение сетки отрицательное | — | 55 | 55 | В |
| Напряжение между катодом и подогревателем | — | 100 | 100 | В |
| Ток катода | — | 15 | 15 | мА |
| Мощность, рассеиваемая анодом | — | 1.2 | 1.2 | Вт |
| Мощность, рассеиваемая сеткой | — | 0.2 | 0.2 | |
| Сопротивление в цепи сетки | — | 1 | 1 | МОм |
| Температура баллона лампы | — | 250 | 250 | °C |
| Устойчивость к внешним воздействиям | ||||
| Ускорение | при вибрации в (диапазоне частот) | 2.5 (10-150 Гц) | 20 (5-5000 Гц) | g |
| при многократных ударах | 35 | 150 | g | |
| при одиночных ударах | — | 1000 | g | |
| постоянное | — | 150 | g | |
| Интервал рабочих температур окружающей среды | — | -60…+125 | -60…+200 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
|
