Описание

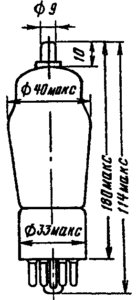

Кенотрон высоковольтный для выпрямления переменного напряжения. Оформление — в стеклянной оболочке, с октальным цоколем. Масса 55 г.
| Параметр | Условия | 2Ц2С | Ед. изм. |
| Аналог | — | 2Х2А | — |
| Ток накала | — | 1.75±0.2 | А |
| Ток анода | — | 47.5±17.5 | мА |
| Выпрямленный ток | Uа = 4.5 кВ, Rн = 0.5 МОм, C = 0.06 мкФ | ≥7.3 | мА |
| Наработка | — | ≥1500 | ч |
| Критерии оценки | |||
| Ток анода | — | ≥20 | мА |
| Выпрямленный ток | — | ≥5.4 | мА |
| Параметр | Условия | 2Ц2С | Ед. изм |
| Напряжение накала | — | 2.25-2.75 | В |
| Напряжение анода (переменное) | — | 4.5 | кВ |
| Обратное напряжение | — | 12.5 | кВ |
| Выпрямленный ток (среднее значение) | — | 7.5 | мА |
| Ток анода (амплитудное значение) | — | 45 | мА |
| Интервал рабочих температур окружающей среды | — | -45…+70 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
