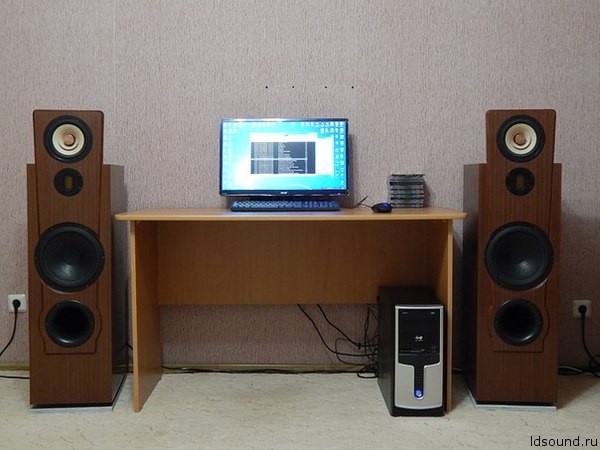

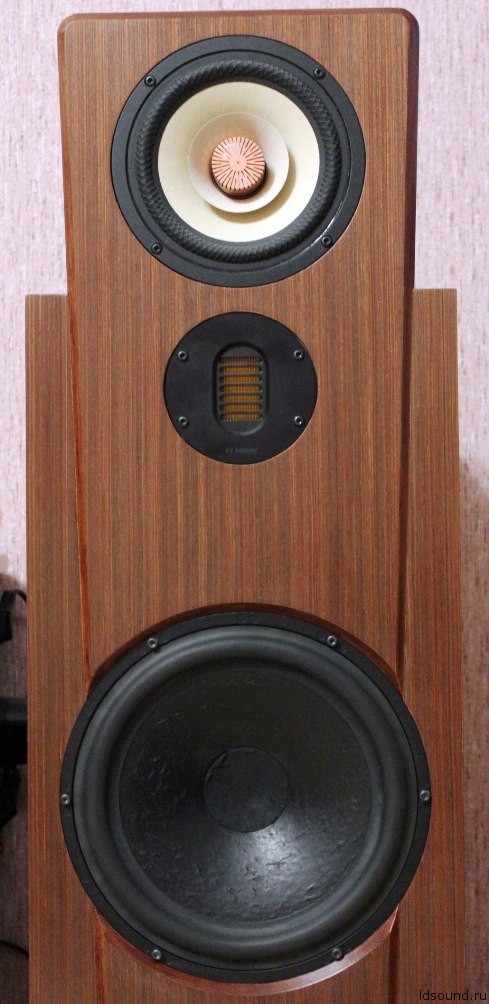

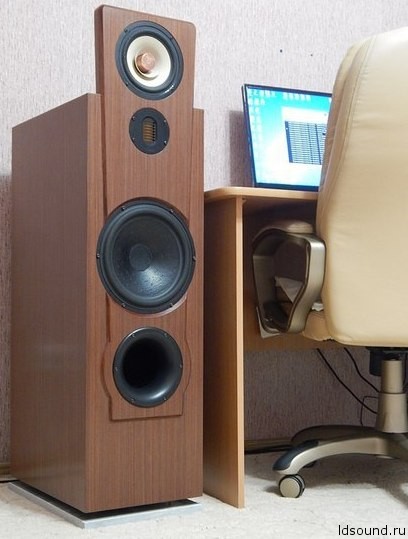

Расскажу, как я делал акустику класса hi-end. Себестоимость проекта по текущему курсу составляет примерно 150000 р, но способна потягаться с брендовыми моделями ценой в районе миллиона. Сразу прошу прощения за шакальность фото. И так, вот она.
^Нажмите для увеличения^
^Нажмите для увеличения^
Заказчик поставил поставил довольно краткое тз, мягкий бас, натуральный вокал. Тем не менее оно разу определило концепцию будущей акустики. На бас я выбрал динамик производства датской фирмы ScanSpeak 25W/8565-01, 10 дюймовый динамик с мягким подвесом. С вч динамиком тоже долго определяться не пришлось, выбор пал на Mundorf AMT19CM1.1-C. Этот динамик типа излучатель хейла один из лучших пищалок, что можно купить за деньги.
А вот над среднечастотным динамиком я долго ломал голову. Было понятно, что это должен быть широкополосный динамик, те, кто в теме, подтвердят, что для голоса ширик лучший вариант. Для натурального вокала динамик должен отыгрывать идеально весь голосовой диапазон, это примерно 300-6000 Гц, при этом должен иметь большую мощность. После долгих изысканий я остановился на динамике Tang Band W6-1916. Очень смущало, что динамик китайский, но он оказался просто идеальным.
Естественно, чтобы динамик раскрыл вокал по полной было принято решение установить его в небольшой щит, а не в закрытый ящик. В дальнейшем сравнивали звук в таком щите и в закрытом корпусе, в открытом оформлении динамик играл гораздо лучше.
Концепция определена, динамики куплены, пришло дело за сборкой, предварительно конечно делаем чертеж.
^Нажмите для увеличения^

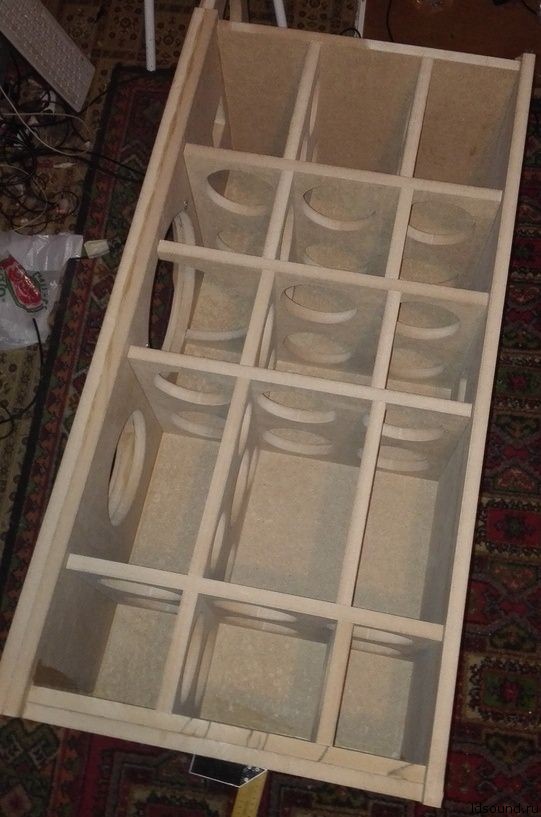

В акустике получилось 14 различных деталей и 28 сборочных единиц. Фигачим огромное число распорок, ведь у нас хиенд, корпус должен быть максимально жестким.
Особую сложность представляла из себя лицевая панель. Фигурные накладки, выступающий сч щит. Все это требовало особой точности изготовления и сборки. Поэтому отдаем все чертежи на распил на ЧПУ фрезерном станке. Забрали, можно приступить к сборке.
Сначала отдельно собираем лицевые. Далее собираем корпус без одной стенки. Прежде чем закрывать его, надо обклеить внутренности звукопоглощающим материалом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Со второй стенкой сложнее, ее просто так не обклеишь, ведь мешают перегородки, поэтому обводим сектора маркером и клеим по трафарету. Собрали корпуса, на фото еще нет боковой стенки, но думаю понятно.
^Нажмите для увеличения^
^Нажмите для увеличения^

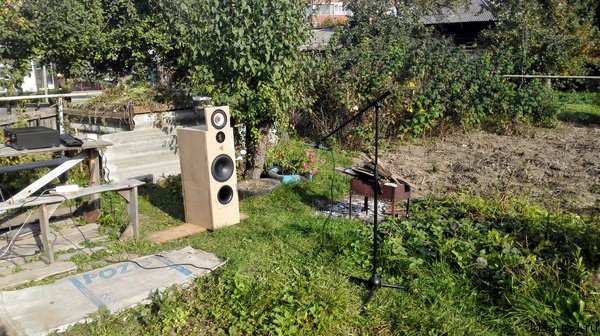

Далее самое ответственное, надо разработать кроссовер. Для замеров АЧХ вывозим корпуса с динамиками в поле, нам же не нужны переотражения комнаты во время измерений.
^Нажмите для увеличения^

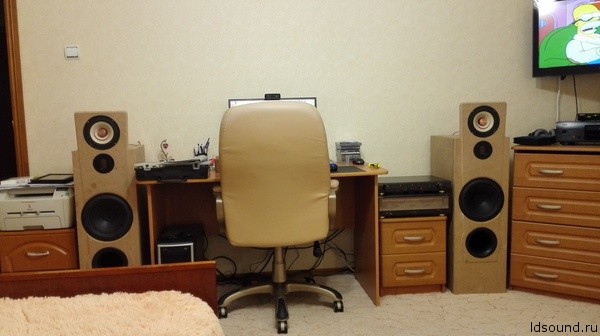

Данные получены, можно приступать к моделированию. Далее какое то время акустика стояла у заказчика без отделки, отслушивался кроссовер, вносились поправки в звучание.
^Нажмите для увеличения^

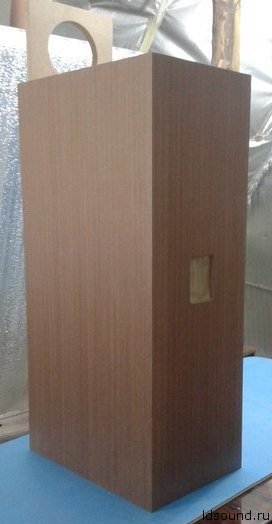

Как только все устроило, можно отдавать на отделку. Отделкой занимался не я, так что фото мало.
^Нажмите для увеличения^
^Нажмите для увеличения^
Акустика закатана в шпон и покрыта лаком:
^Нажмите для увеличения^

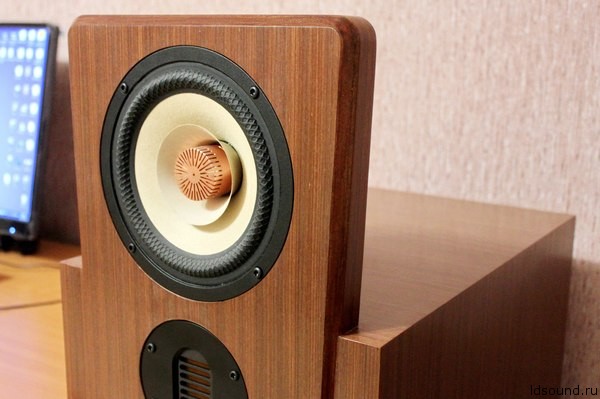

Прикручиваем шипы, ставим на мраморную подставку (хиенд же). В итоге получаем акустика hi-end класса и довольного заказчика. Еще несколько фоток:
^Нажмите для увеличения^
^Нажмите для увеличения^
