Описание

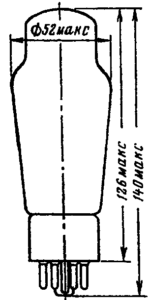

Кенотрон двуханодный для выпрямления переменного напряжения в блоках питания. Оформление — в стеклянной оболочке, с октальным цоколем. Масса 72 г.
| Параметр | Условия | 5Ц3С | Ед. изм. |
| Аналог | — | 5AS4A, 5U4G | — |
| Ток накала | — | 3±0.3 | А |
| Ток анода | Uа = 75 В | ≥225 | мА |
| Выпрямленный ток | Uа = 500 В, Rн = 2 кОм, С = 4 мкФ | ≥230 | мА |
| Наработка | — | ≥500 | ч |
| Критерии оценки | |||
| Выпрямленный ток | — | ≥200 | мА |
| Параметр | Условия | 5Ц3С | Ед. изм |
| Напряжение накала | — | 4.5-5.5 | В |
| Обратное напряжение | — | 1700 | В |
| Выпрямленный ток (среднее значение) | — | 250 | мА |
| Ток анода (амплитудное значение) | — | 750 | мА |
| Интервал рабочих температур окружающей среды | — | -60…+70 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
