Изготовитель: Германия, 1980.
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспрозводимых частот: 40 – 25000 Гц
Чувствительность: 88 дБ
Сопротивление: 4 Ом
Номинальная мощность: 35 Вт
Максимальная мощность: 65 Вт
Используемые динамики:
НЧ/СЧ: 165 мм (конус, бумага на резине)
ВЧ: 25 мм (купол, пленка с пропиткой)
Частоты раздела фильтра: 2000 Гц
Исполнение: черный, серый, дерево
Размер с грилем (ВхШхГ): 39х23х21 см
Вес пары: 13 кг
^Нажмите для увеличения^
Описание:
Корпус АС выполнен из мелкозернистого ДСП, очень похожего на МДФ. Внешне корпус покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Защитная сетка металлическая, съемная, внешне оклеена акустически прозрачной тканью темного цвета. Внизу на гриле приклеен шильдик.
^Нажмите для увеличения^
^Нажмите для увеличения^

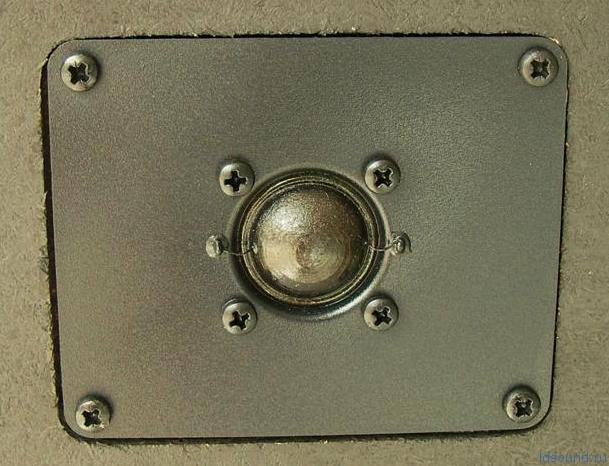

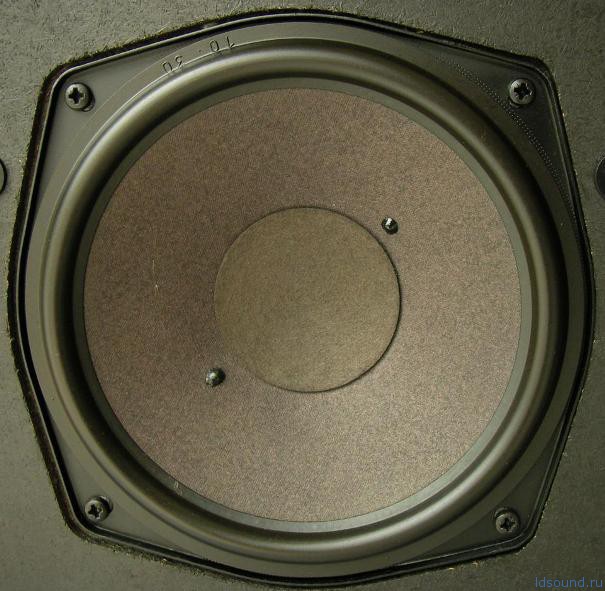

Динамики посажены заподлицо передней панели через пеновые уплотнители. Все крепится с помощью черненых шурупов. Верхний фланец ВЧ динамика — пластмассовый, толщиной 5 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла. Так же у НЧ динамика с задней стороны корзина оклеена плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе дифузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
^Нажмите для увеличения^
^Нажмите для увеличения^

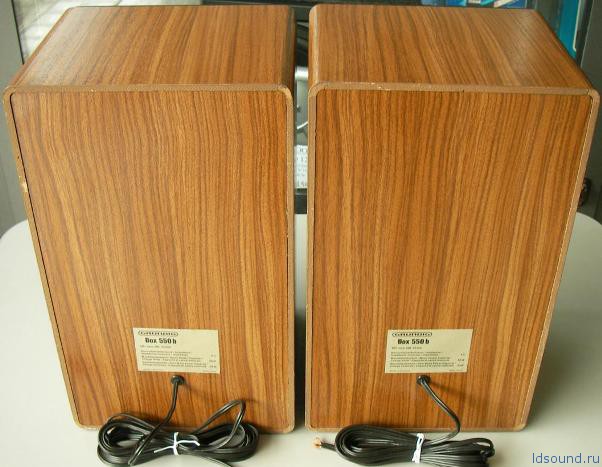

На задней стенке, снаружи наклеена бирка с названием акустической системы и её основными техническими характеристиками. Под биркой находится выход акустической системы.
