Изготовитель: Западная Германия, выпуск 1967 – 1970 г.
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 40 – 20000 Гц
Номинальная мощность: 30 Вт
Музыкальная мощность: 40 Вт
Сопротивление: 5 Ом
Используемые динамики:
НЧ: 1 х 205 мм (конус, бумага на резине) 7019-002

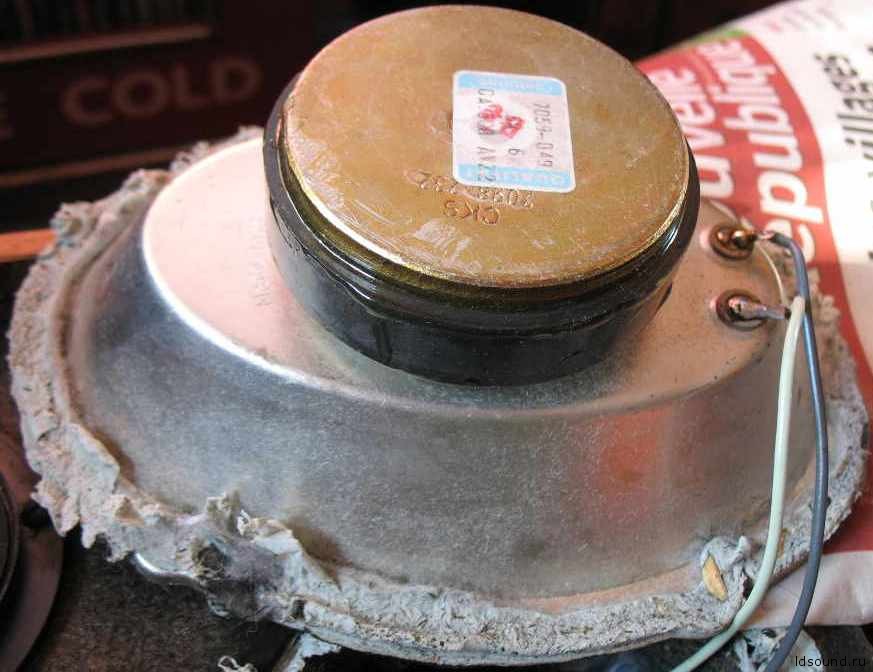

СЧ: 1 х 176х126 мм (конус, бумага с пропиткой) 7059-049
ВЧ: 4 х 69 мм (конус, бумага с пропиткой) 7017-005
Частоты раздела фильтра: 1500 и 7000 Гц
Размер (ВхШхГ): 610х360х250 мм
Вес одной АС: 15,5 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

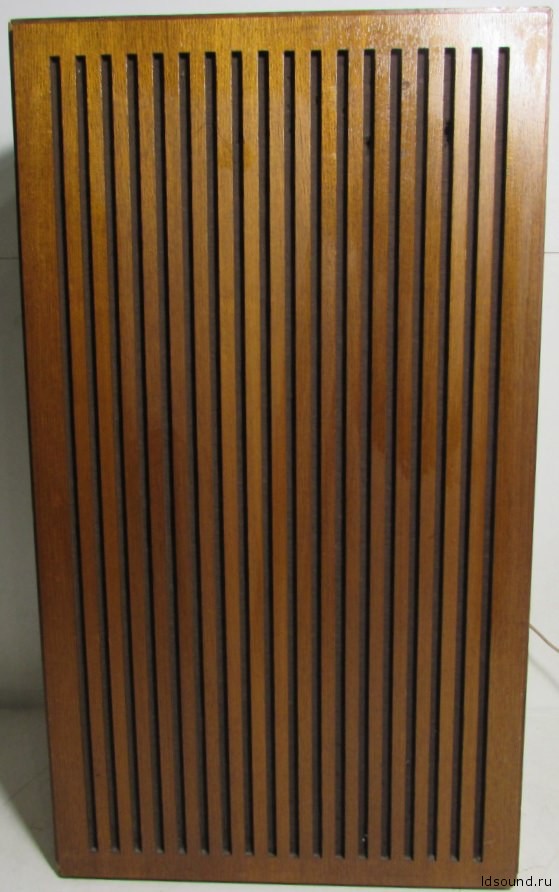

Корпус выполнен в виде не разборного прямоугольного ящика из ДСП, внешне фанерован шпоном. Внутренний объем 40 л. В комплект входил съемный гриль из дерева. Конструктивное исполнение позволяет использовать АС в непосредственной близости у стены. Так же можно использовать АС в горизонтальном положении.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

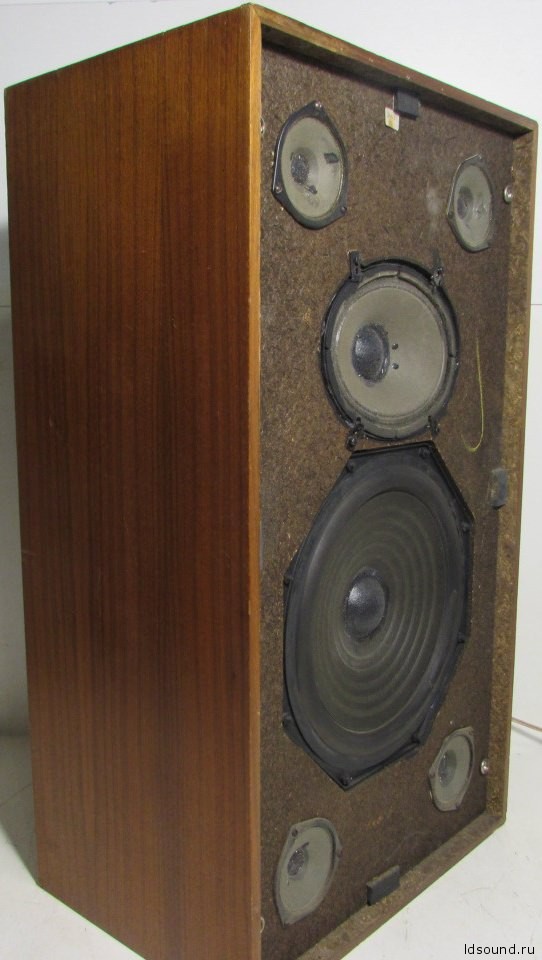

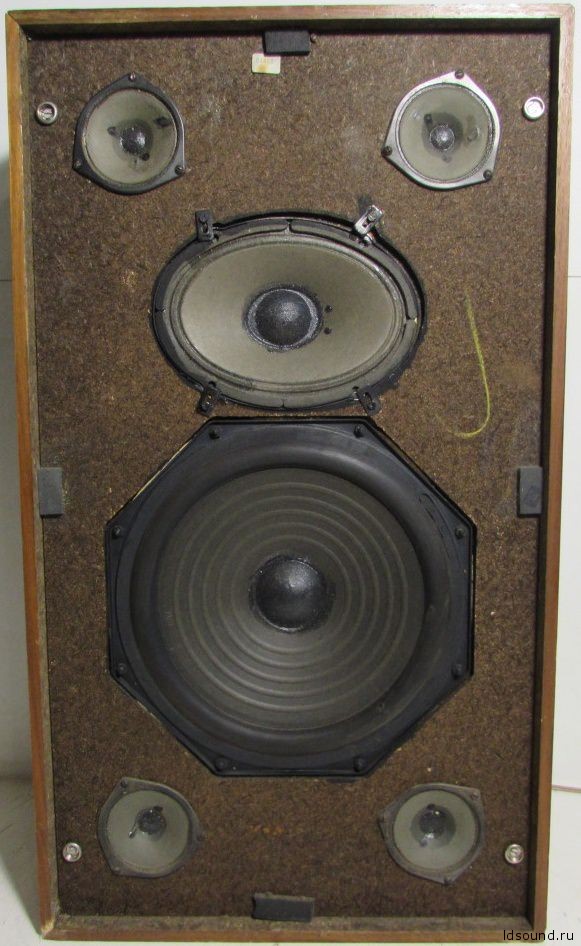

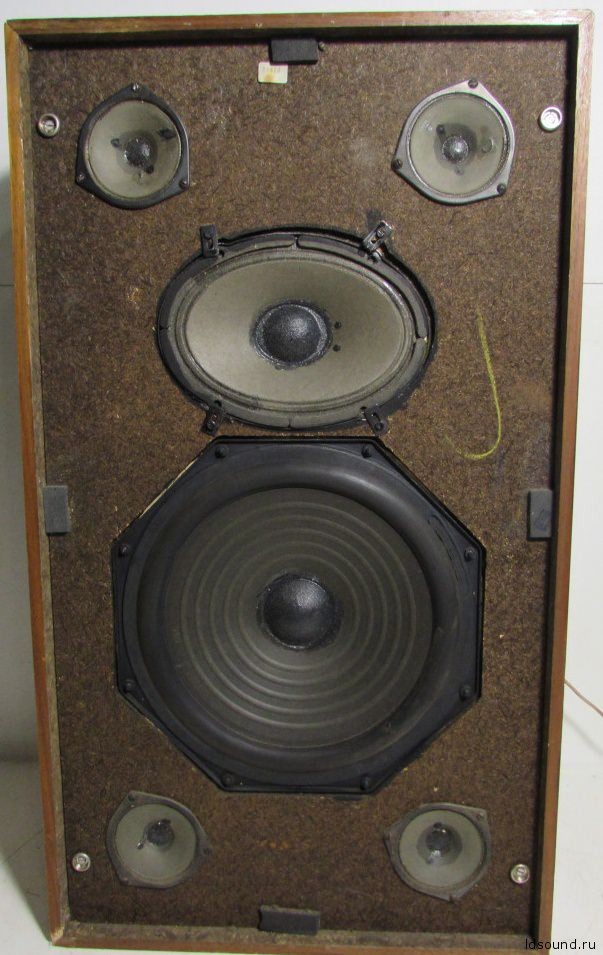

Динамики крепятся с внешней стороны лицевой панели. В центре расположен НЧ динамик, над ним СЧ. ВЧ динамики находятся по углам лицевой панели. На НЧ динамике, сзади, крепится металлическая сетка.
^Нажмите для увеличения^
^Нажмите для увеличения^

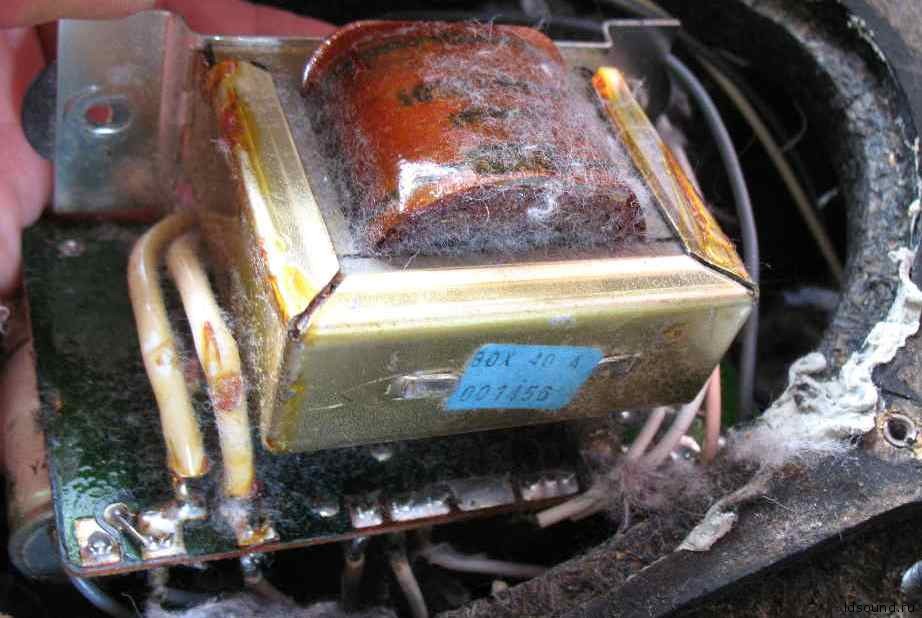

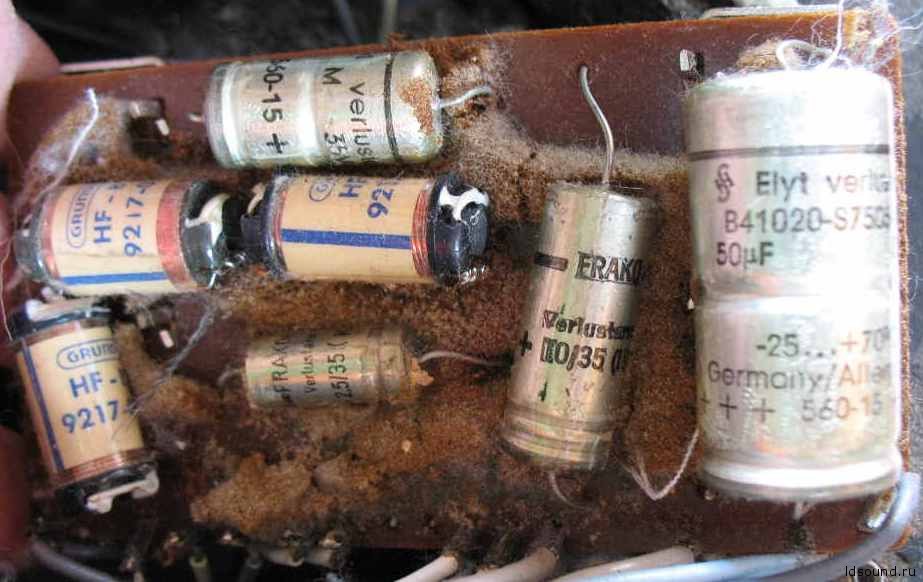

Внутри находится плата электрических фильтров. Электролитические конденсаторы и катушки индуктивности на ферритовых сердечниках.
^Нажмите для увеличения^
^Нажмите для увеличения^

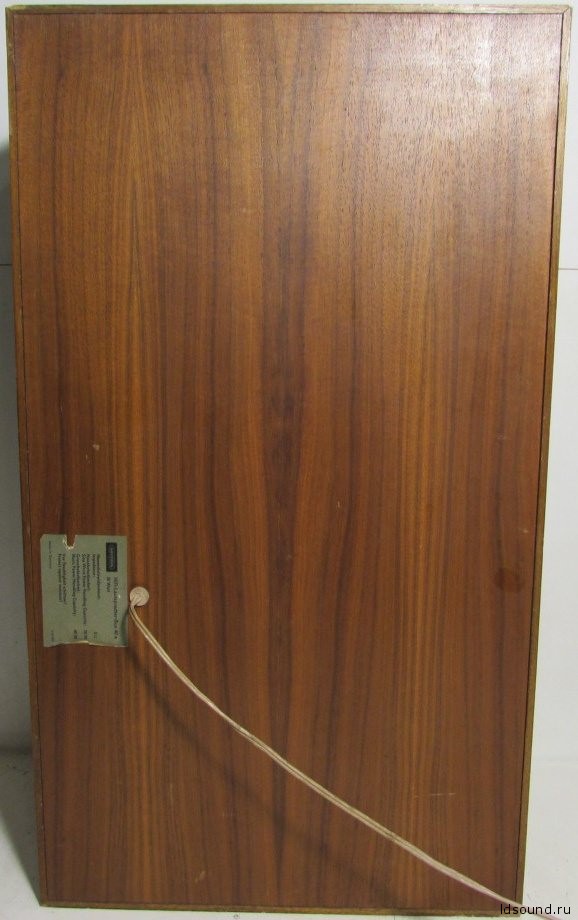

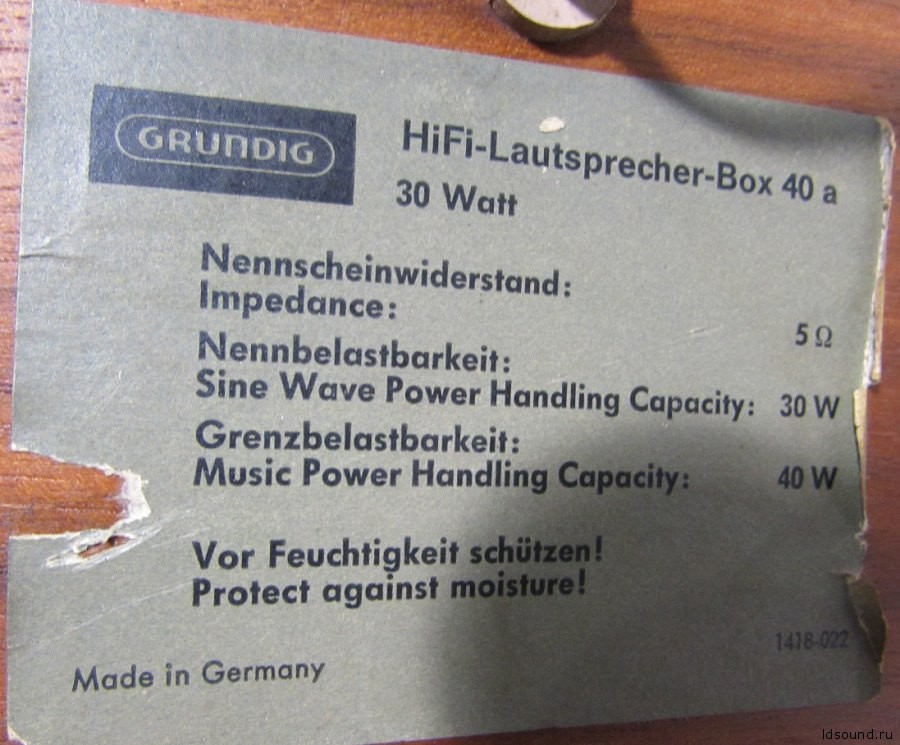

Сзади корпуса приклеен шильдик с названием АС и основными характеристиками. Там же находится и выход АС через шнур длинной 4 м.
^Нажмите для увеличения^
Брошюра:
^Нажмите для увеличения^
