6 АСШ-1 «Вега»

Изготовитель: ПО «Вега», г. Бердск. С 1974 года выпуска.

^Нажмите для увеличения^ ^Нажмите для увеличения^

Описание:

2-х полосная «коаксиальная» полочная АС закрытого типа. Корпус АС выполнен в виде шара из алюминия. Спереди АС защищена металлической сеткой полукруглой формы, в которой крепятся динамики.

^Нажмите для увеличения^

Динамики: (НЧ – 6 ГД-6, ВЧ – 6 ГД-11) расположены друг за другом по центру
Сопротивление АС: 4 Ом
Внешний диаметр шара: 192 мм
Высота с подставкой: 240 мм
Вес: 2,3 кг

^Нажмите для увеличения^

1. шарообразный корпус;
2. катушка индуктивности;
3. металлическое шасси для фильтра;
4. НЧ динамик 6 ГД-6;
5. ВЧ динамик 6 ГД-11;
6. защитная металлическая решетка;
7. конденсатор МБГО;
8. шнур с вилкой на конце.

^Нажмите для увеличения^ ^Нажмите для увеличения^

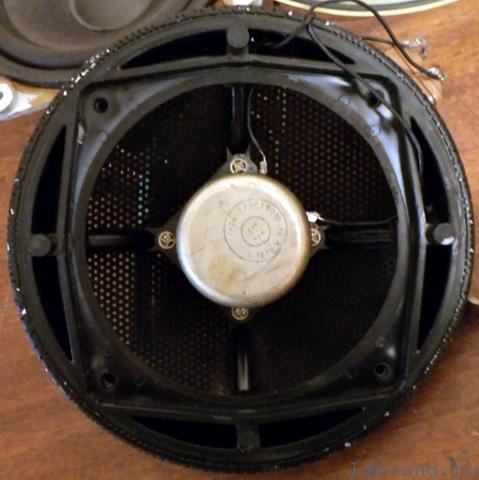

Фильтр элементарный. 6 ГД-6 играет в широкополосном режиме, а ВЧ динамик имеет фильтр второго порядка, который обрезает низкие частоты. Фильтр закреплен на металлическом шасси которое крепится к динамикам. В фильтре применена катушка индуктивности на воздушном сердечнике и конденсатор МБГО. Внутри корпус заполнен ватой.

^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^

Шар крепится на металлическую подставку из прутьев. На этой подставке сзади имеется крепление для подвески АС на стену. Сзади на шаре есть выход АС а усилитель, а также в этом месте стоят 3 винта для разборки АС.

Данная АС входила в комплект радиолы «Вега-319»:

^Нажмите для увеличения^
