Изготовитель: Бердский радиозавод
Назначение: применение в акустических системах бытовой радиоаппаратуры в качестве высокочастотного звена при работе в помещениях.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
Диапазон воспроизводимых частот: 3000 – 20000 Гц
Неравномерность частотной характеристики: 14 дБ
Уровень характеристической чувствительности: 90 дБ
Номинальное сопротивление: 8 Ом
Номинальная мощность: 6 Вт
Предельная шумовая (паспортная) мощность: 10 Вт
Габаритные размеры: 50х50х48 мм
Масса: 0,33 кг
^Нажмите для увеличения^
Описание:

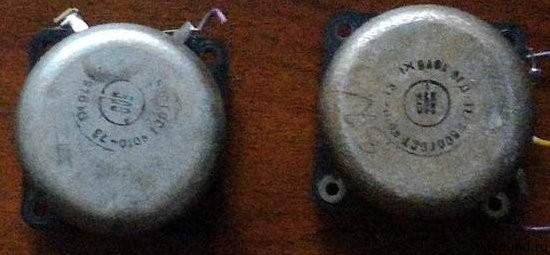

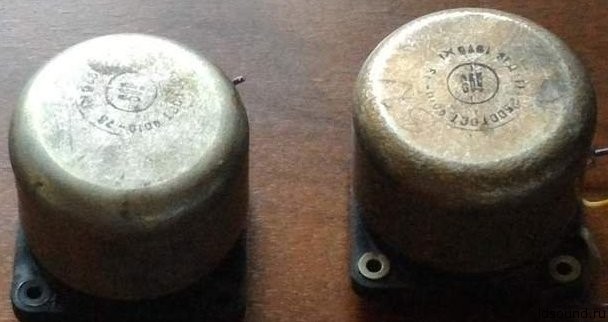

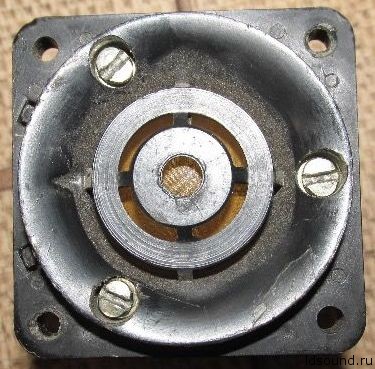

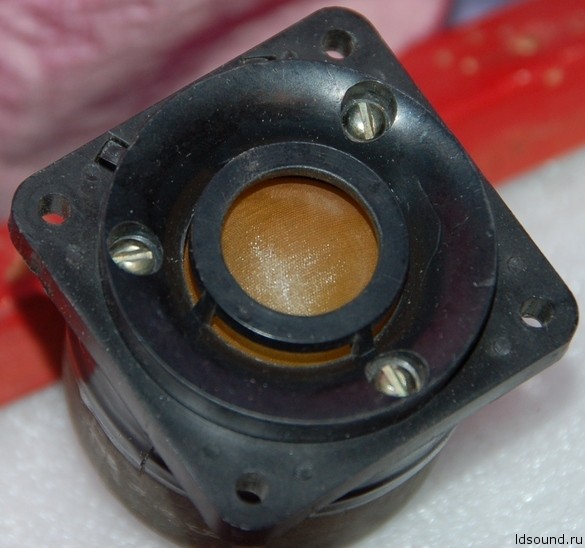

Головка громкоговорителя электродинамического типа, высокочастотная. Купольный излучатель. Применялись в акустической системе 6 АСШ-1 «Вега». Магнитная система экранированная. Магнит литой, керновый (альнико). Диаметр керна 25 мм. Купол выполнен из пропитанной ткани, подвес купола – из бумаги. Каркас звуковой катушки так же сделан из бумаги.
^Нажмите для увеличения^
^Нажмите для увеличения^

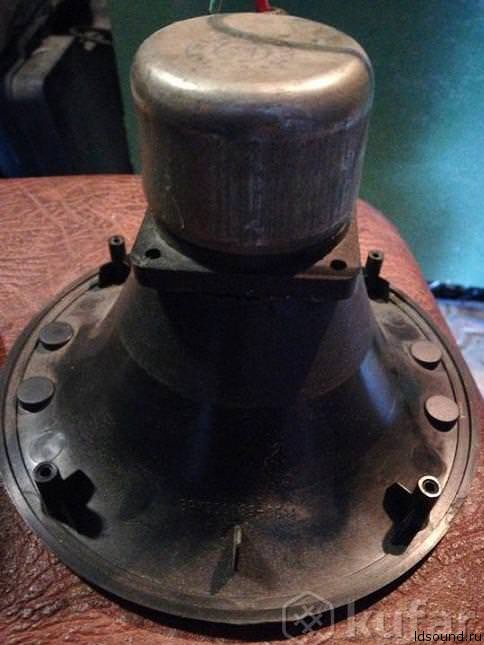

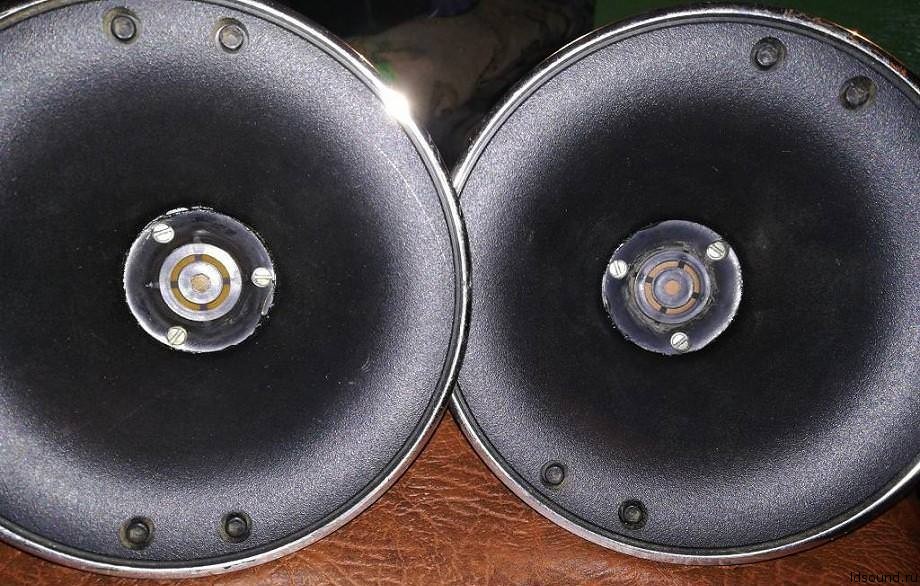

Динамики с рупорами. Фото прислал пользователь с ником “шел мимо” Стояли в корпусах из фанеры объемом 80 л и толщиной стенок 20 мм. Кроме ВЧ в АС стояла еще пара 12″ динамиков. Возможно, АС самодельные, но были сделаны добротно.
