Изготовитель:
оптико-механическое общество “ЛОМО”, г Ленинград (50-60-е года).
завод “КинАп”, г. Самарканд.

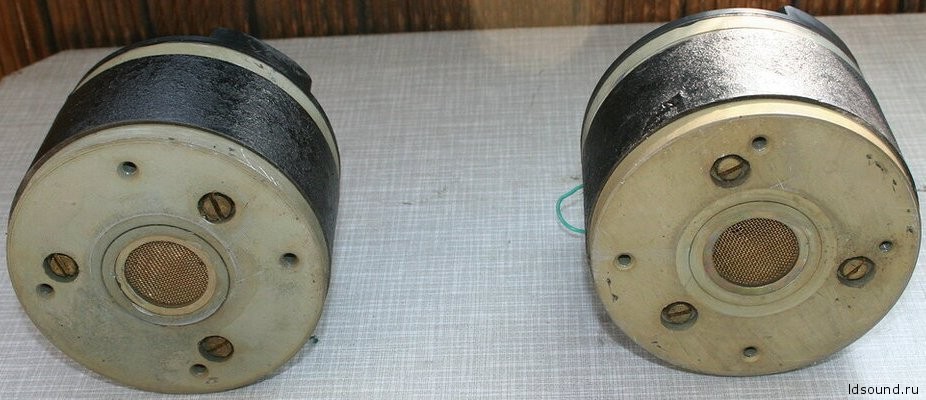

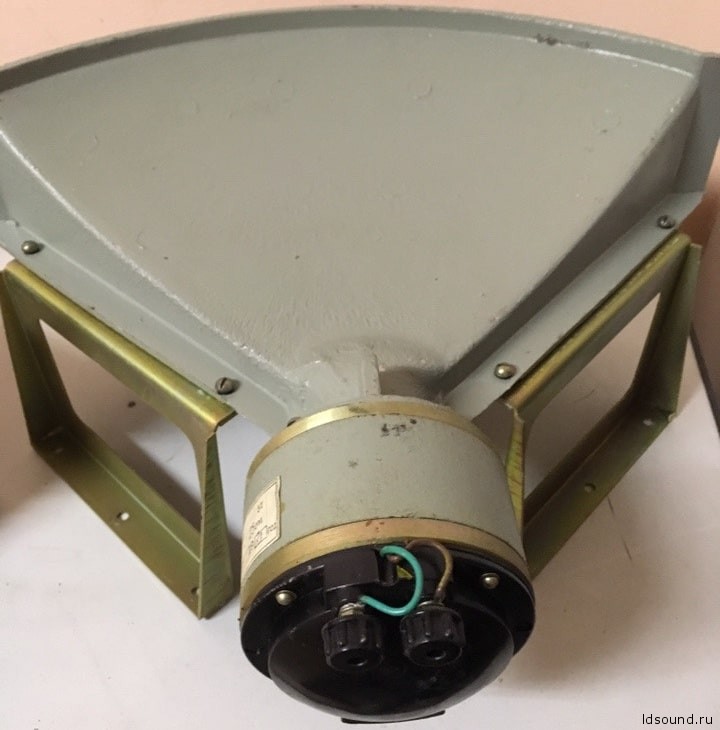

^Нажмите для увеличения^

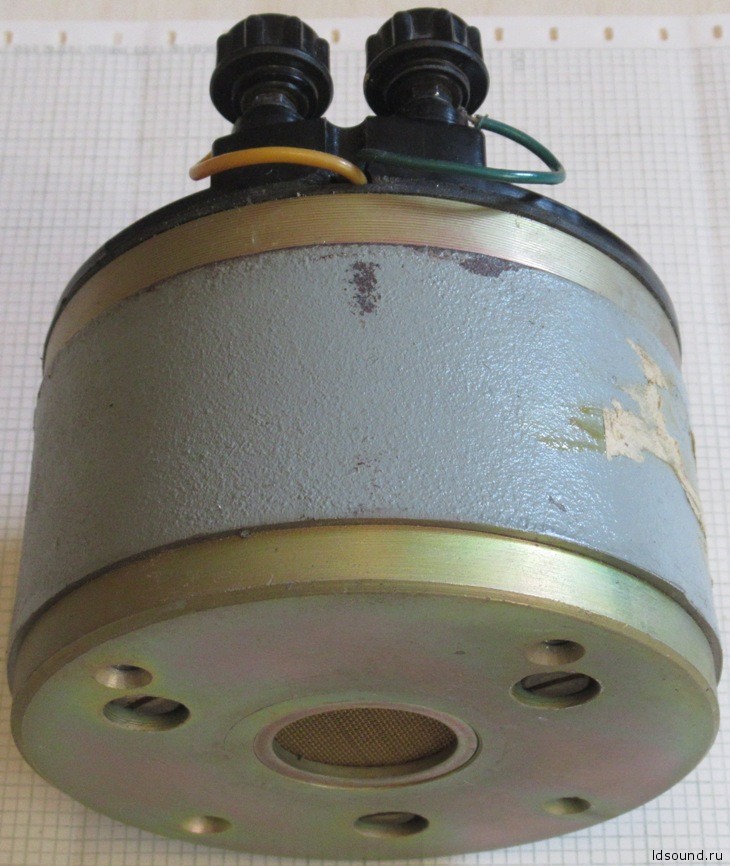

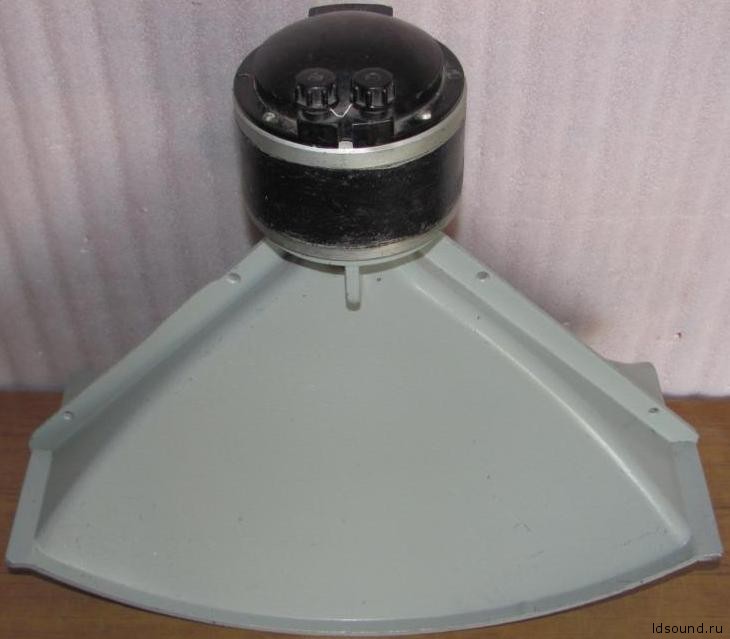

^Нажмите для увеличения^

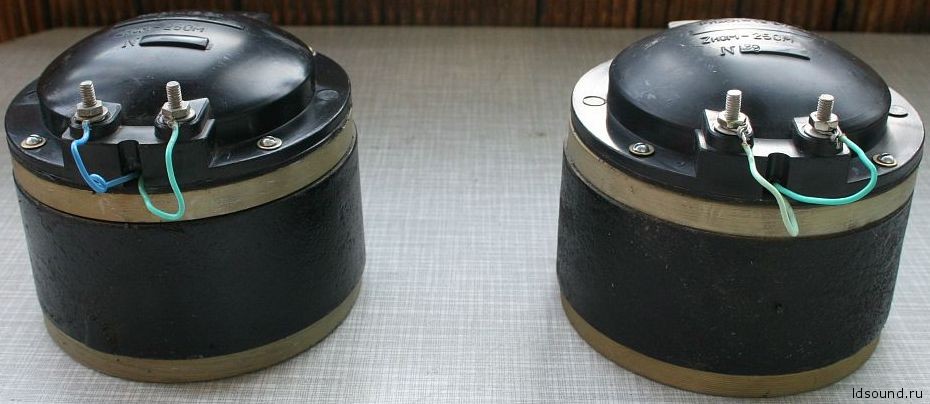

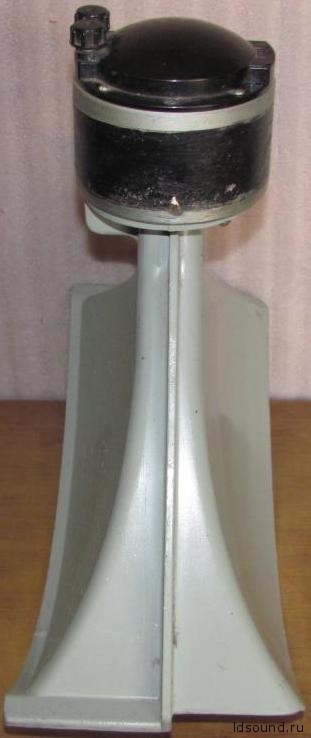

^Нажмите для увеличения^
Технические характеристики:
Высокочастотная рупорная динамическая головка
Эффективный диапазон частот: 400 – 16000 Гц

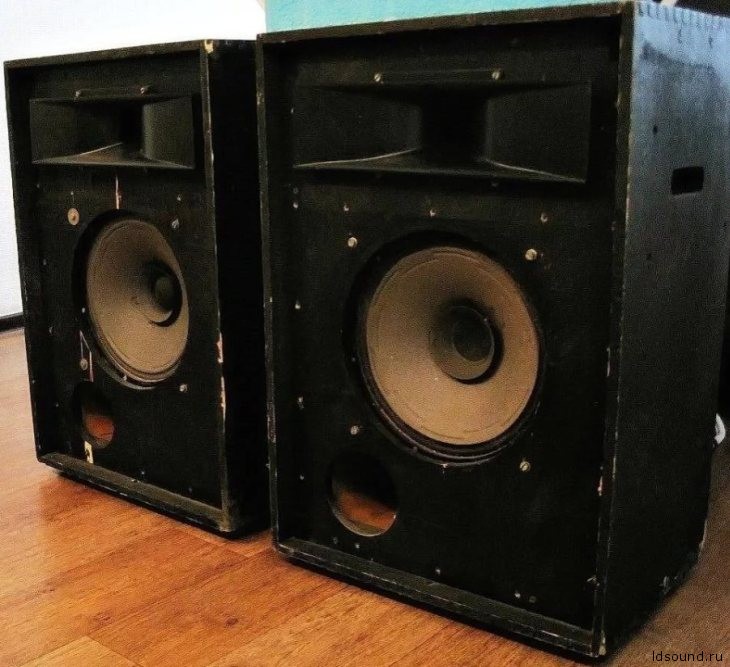

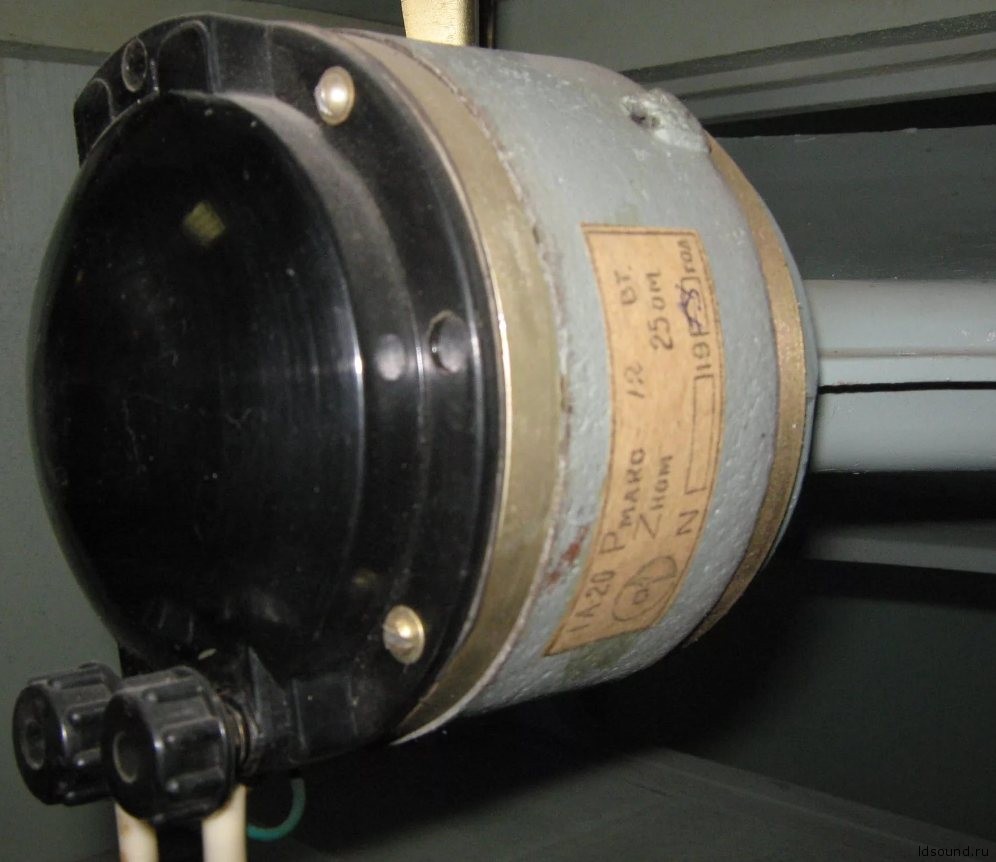

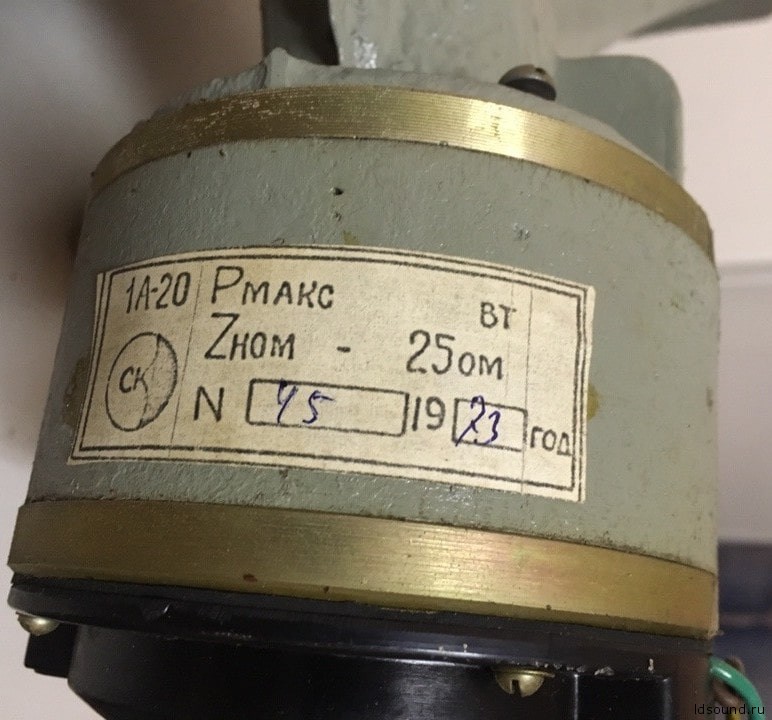

Эффективный диапазон частот по данным на корпусе: 650 – 12500 Гц
Чувствительность: 115 дБ
Мощность: 12 Вт
Импеданс: 25 Ом
Сопротивление по постоянному току: 12 – 16 Ом
Габаритные размеры: Ø117х102 мм
Вес: ∼4 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

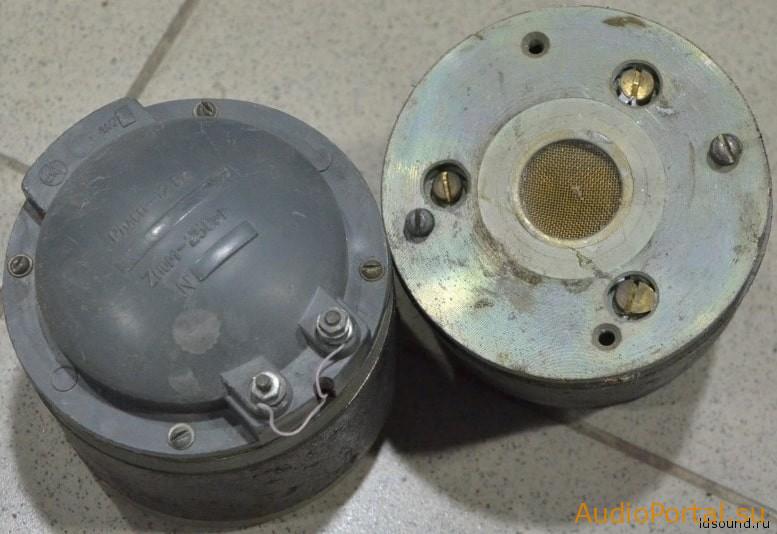

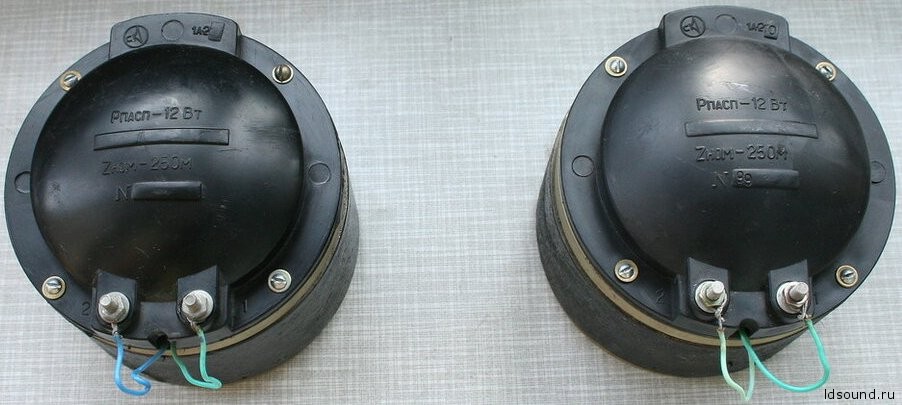

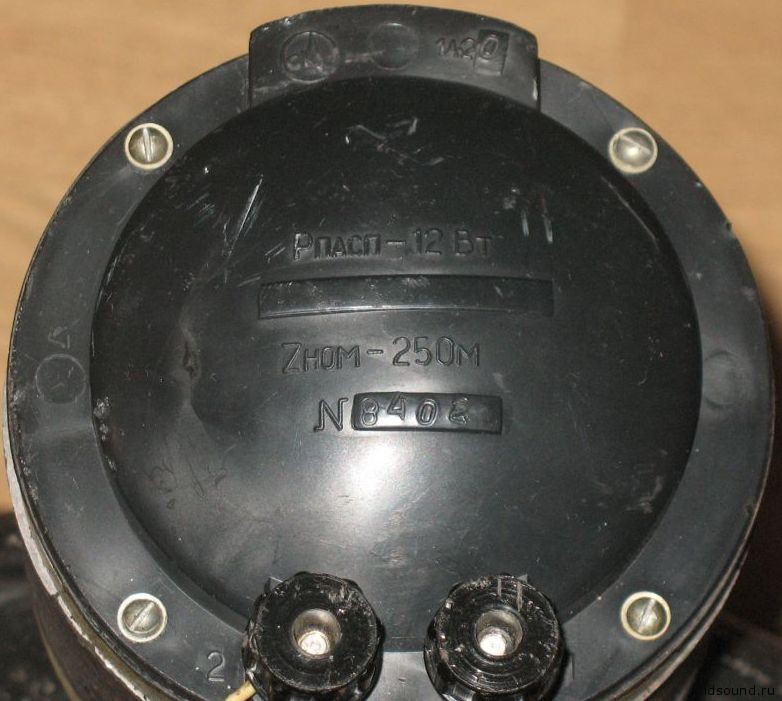

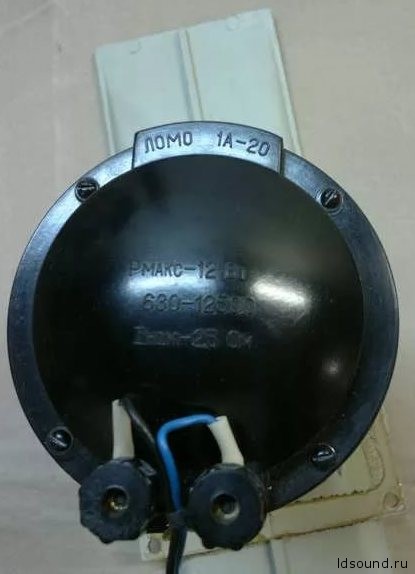

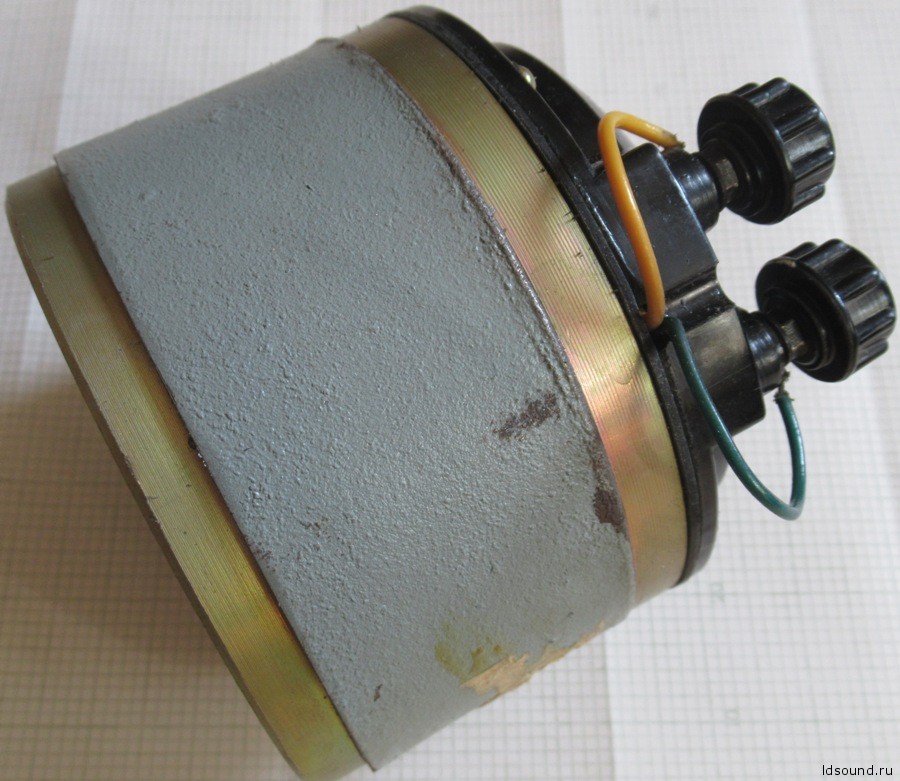

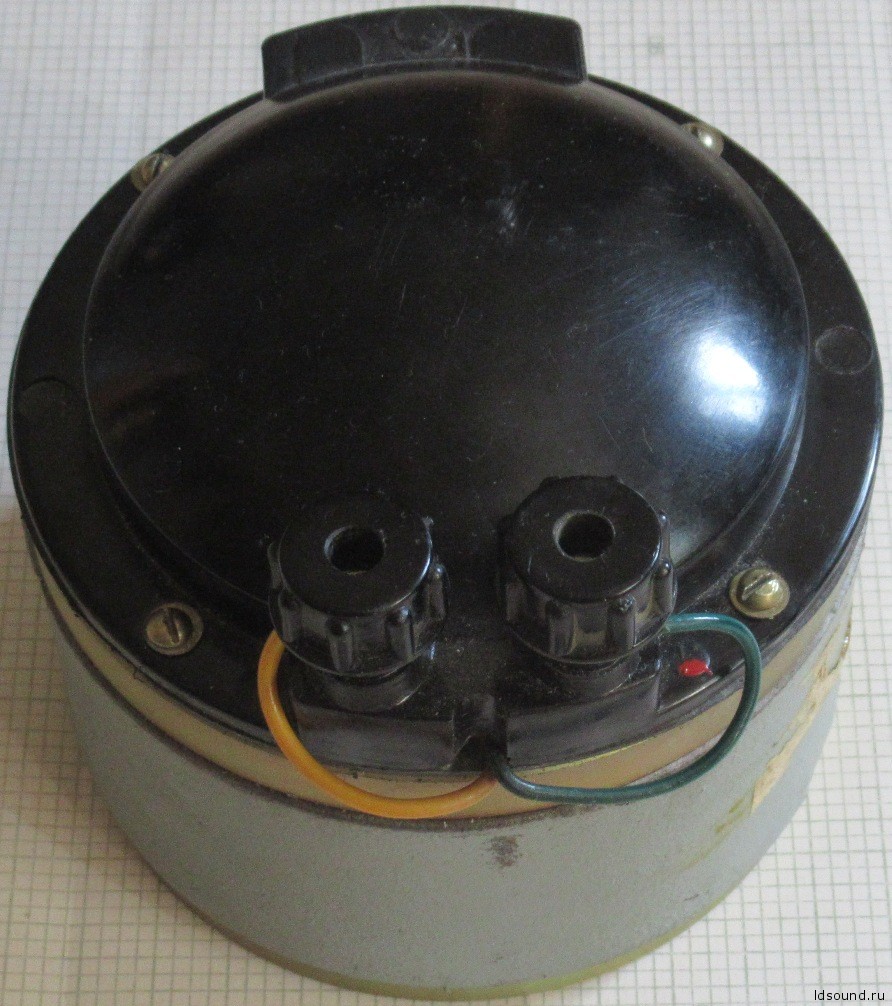

Головка состоит из магнитной системы, подвижной системы, крышки корпуса и рупора (на чертеже рупор не показан). На крышке корпуса имеются прижимные клеммы, облегчающие подключение динамика. Динамики, изготовленные на заводе “Ломо” выполнены лучше, чем те, что были сделаны на заводе “КинАп”.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

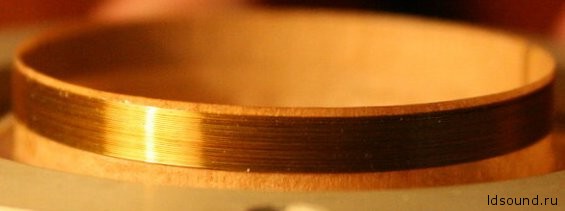

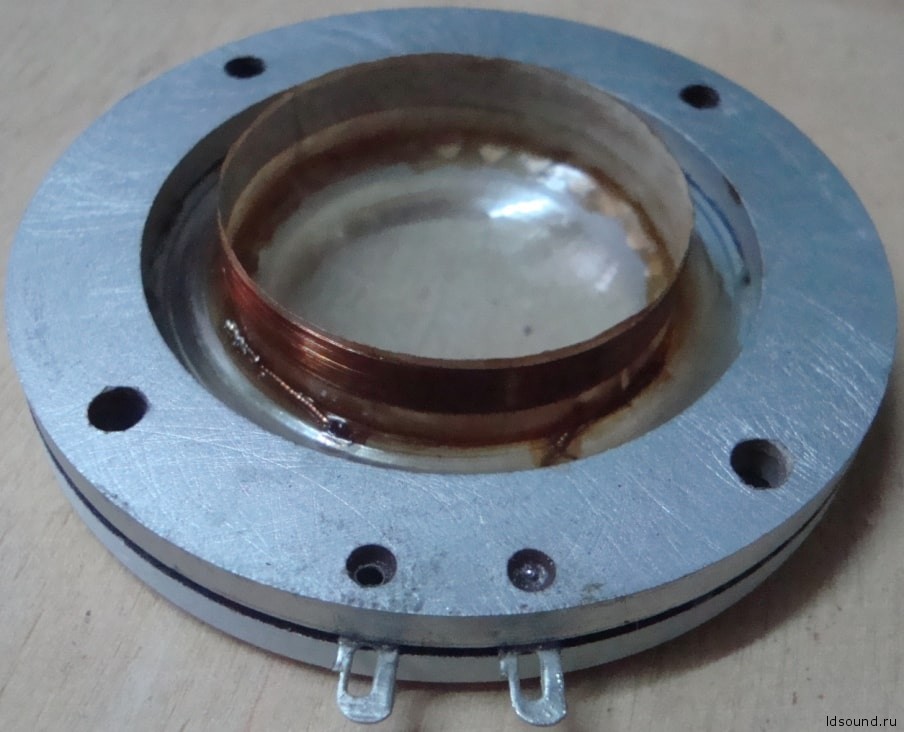

Звуковая катушка изготовлена из бумажного каркаса и намотана алюминиевой жилой Ø0,11 мм в 2 слоя с высотой намотки 3,6 мм. Керн диаметром 39 мм, на нем установлен противоинтерференционный вкладыш.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

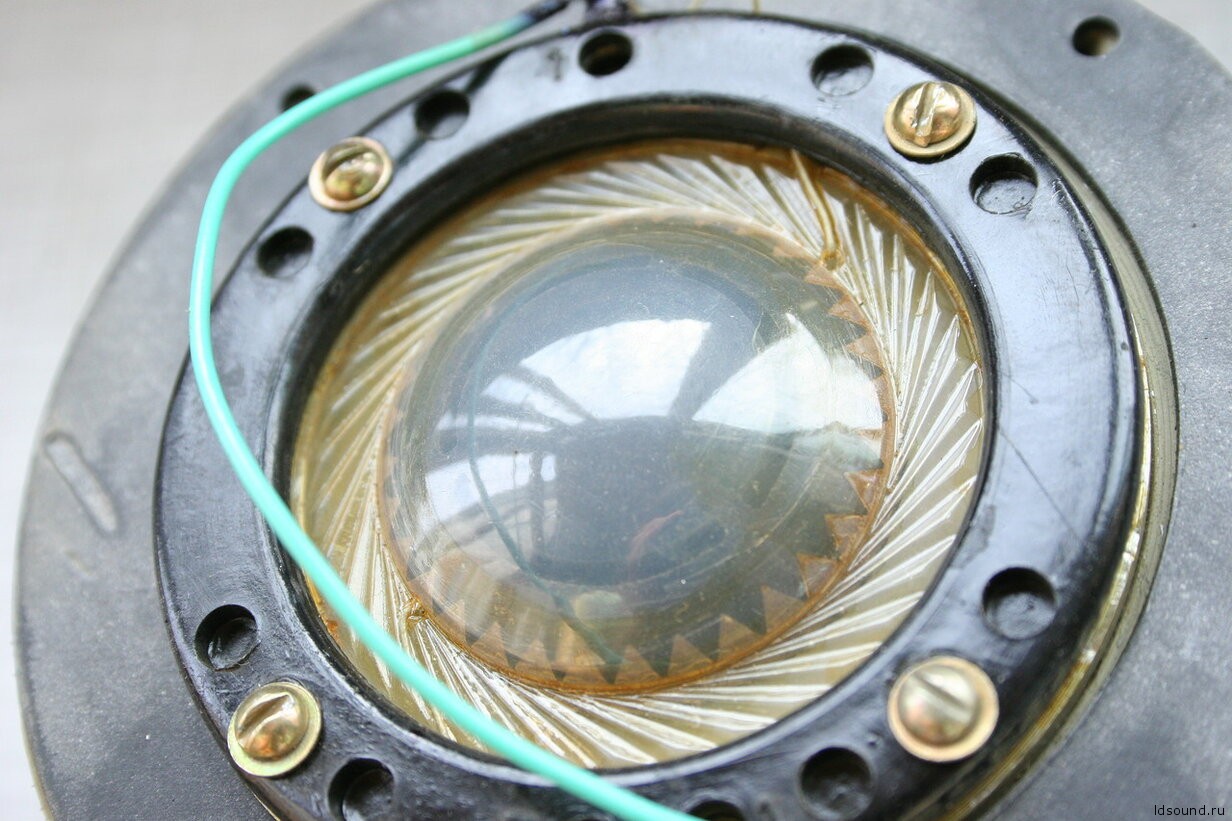

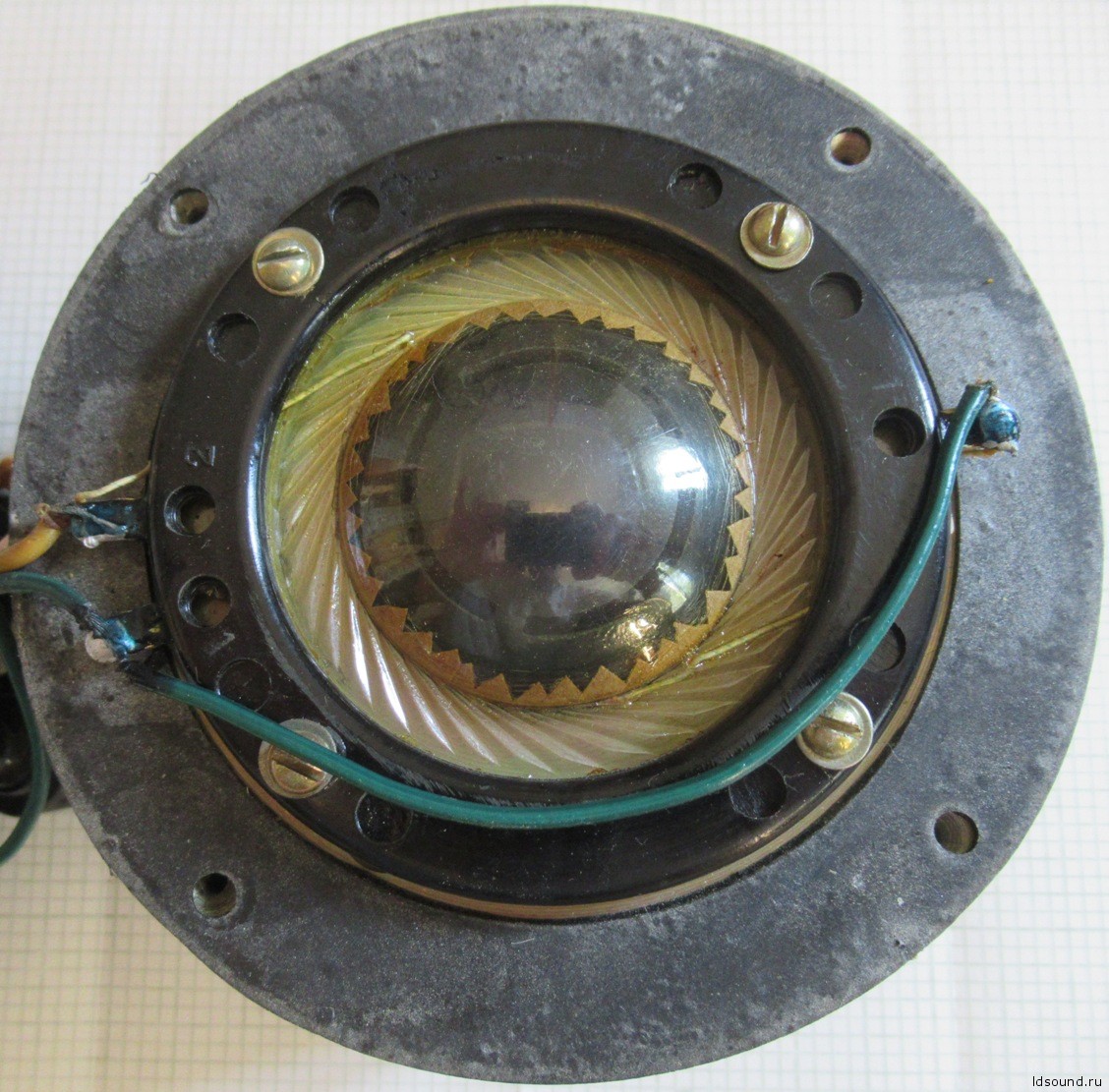

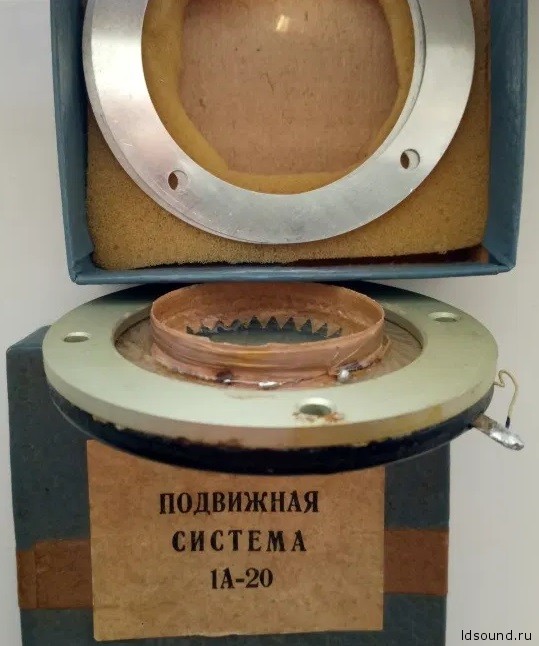

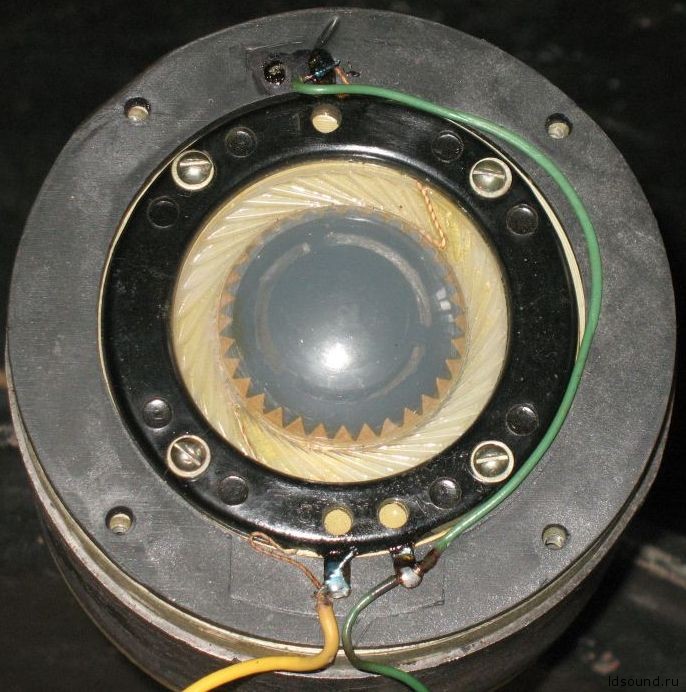

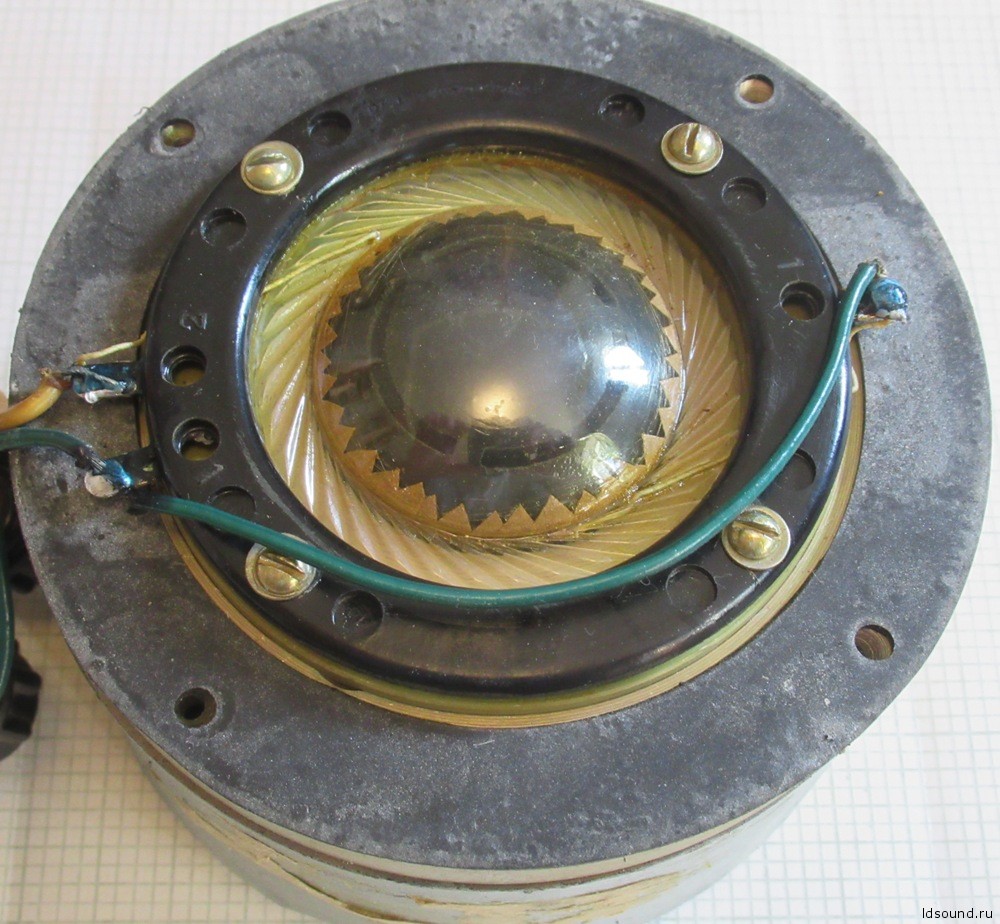

Излучатель представляет собой купол из жёсткой лавсановой диафрагмы толщиной 200 мкм. Подвес тангенциальный. По окружности подвеса крепится кольцо, которое зажимается между крепежными кольцами.
^Нажмите для увеличения^

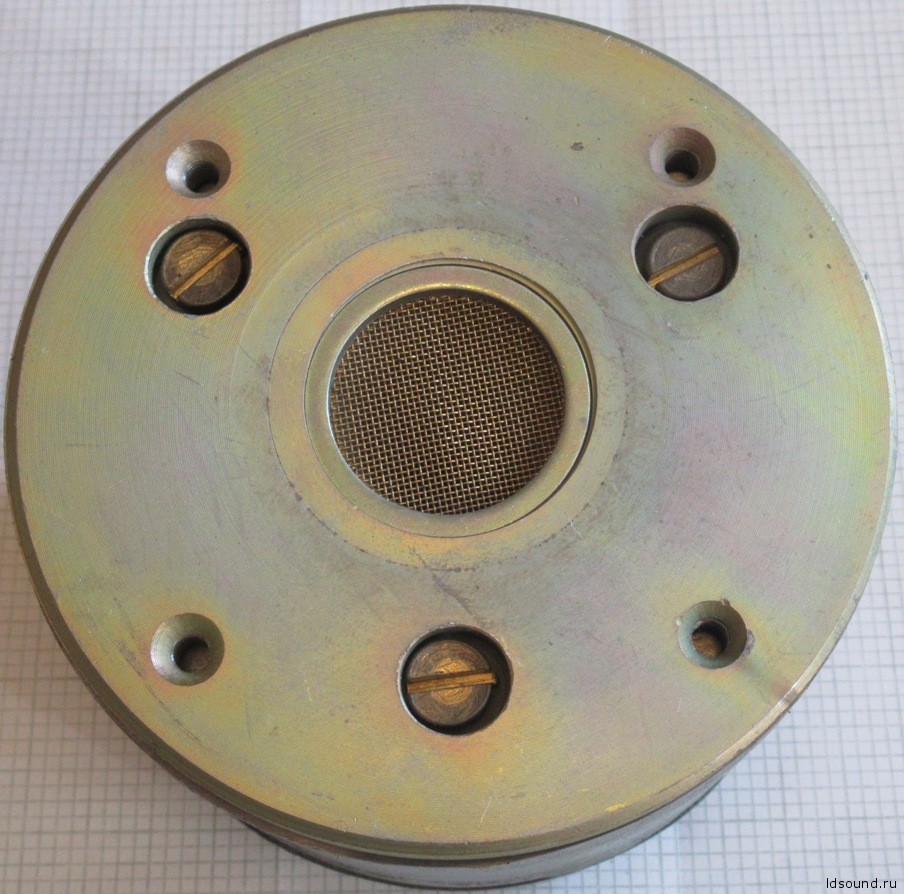

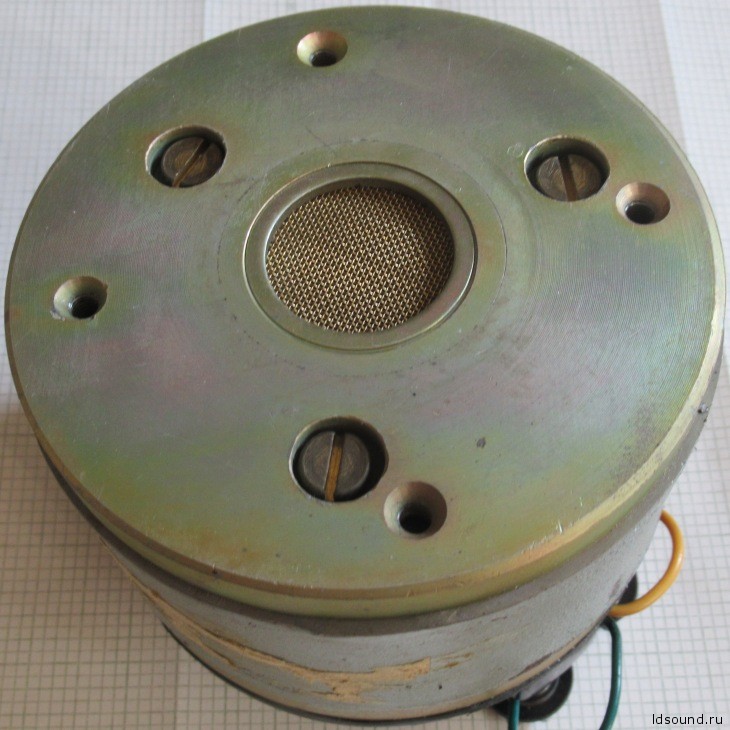

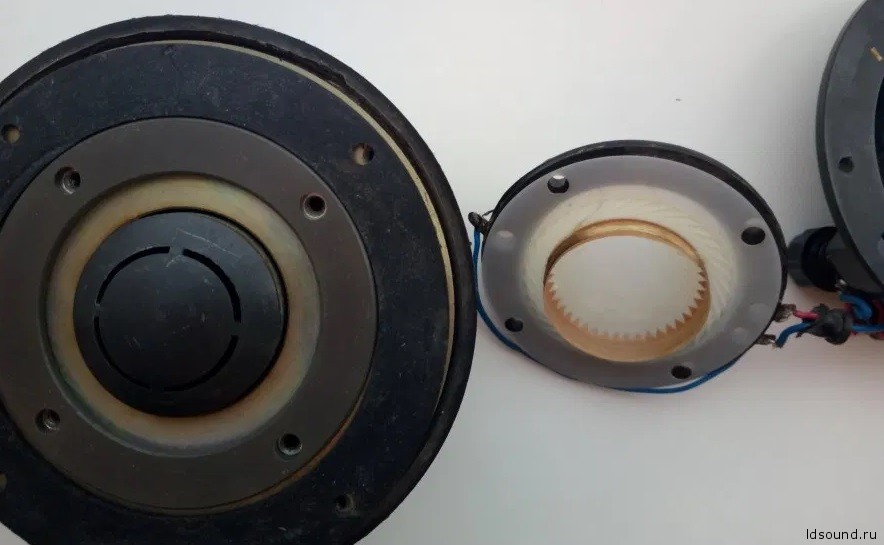

Звук излучается внутренней (под купольной) стороной диафрагмы, по этому керн изготовляется расточенным. Предрупорная камера образуется между диафрагмой и конусным распределителем (кольцевая щель в распределителе образует горло рупора) приклеенным к керну. Рупора изготовляют из алюминия. Подвижная система крепится с помощью 4 винтов.

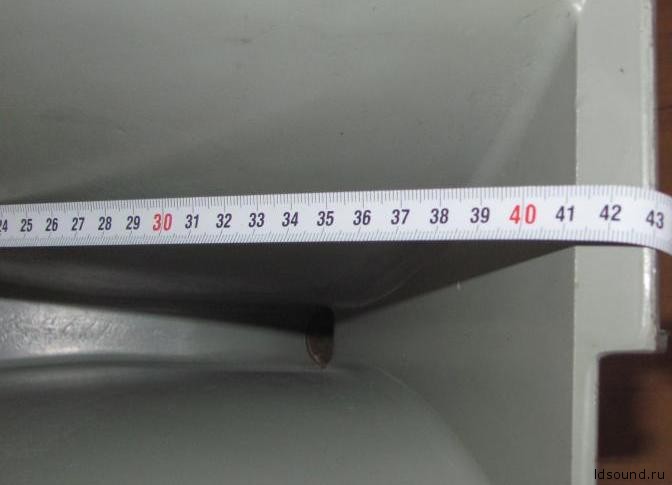

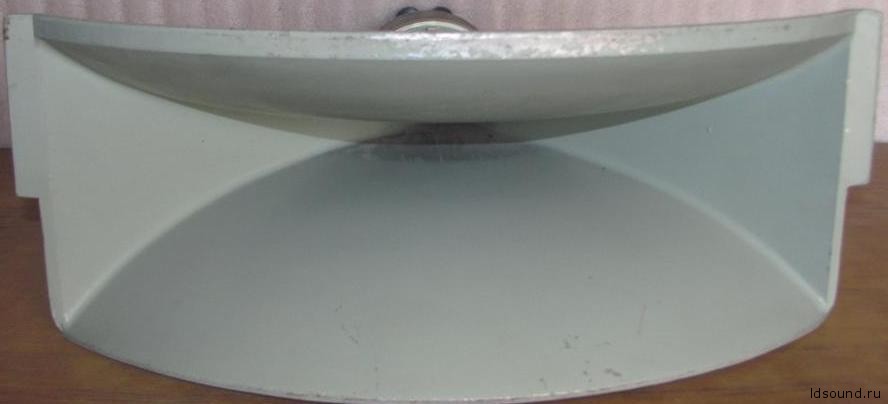

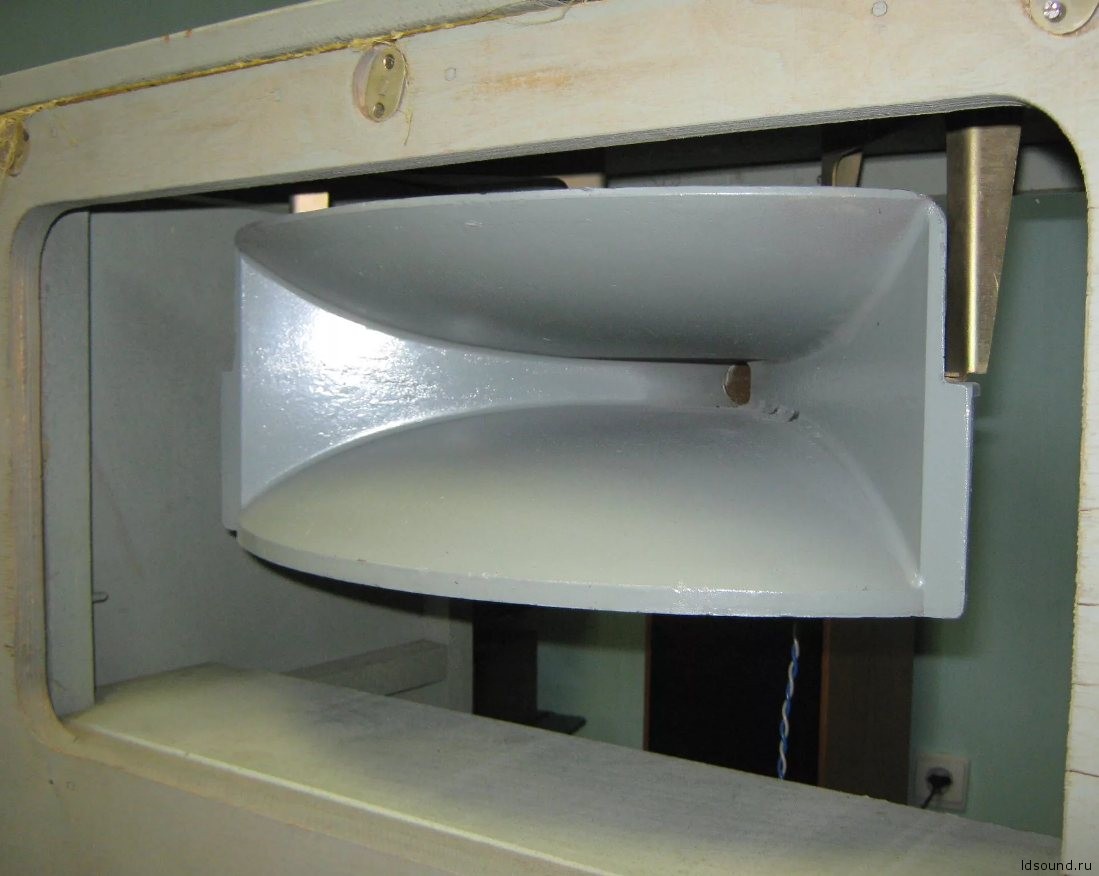

Рупор:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

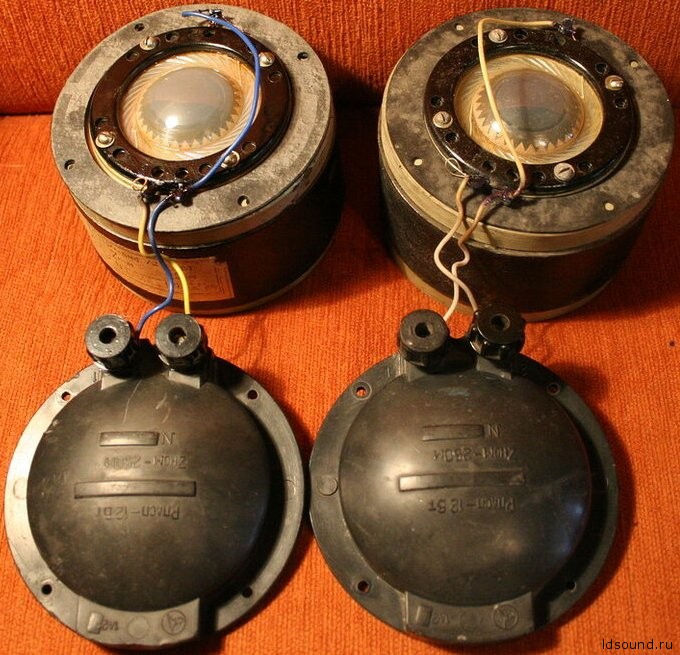

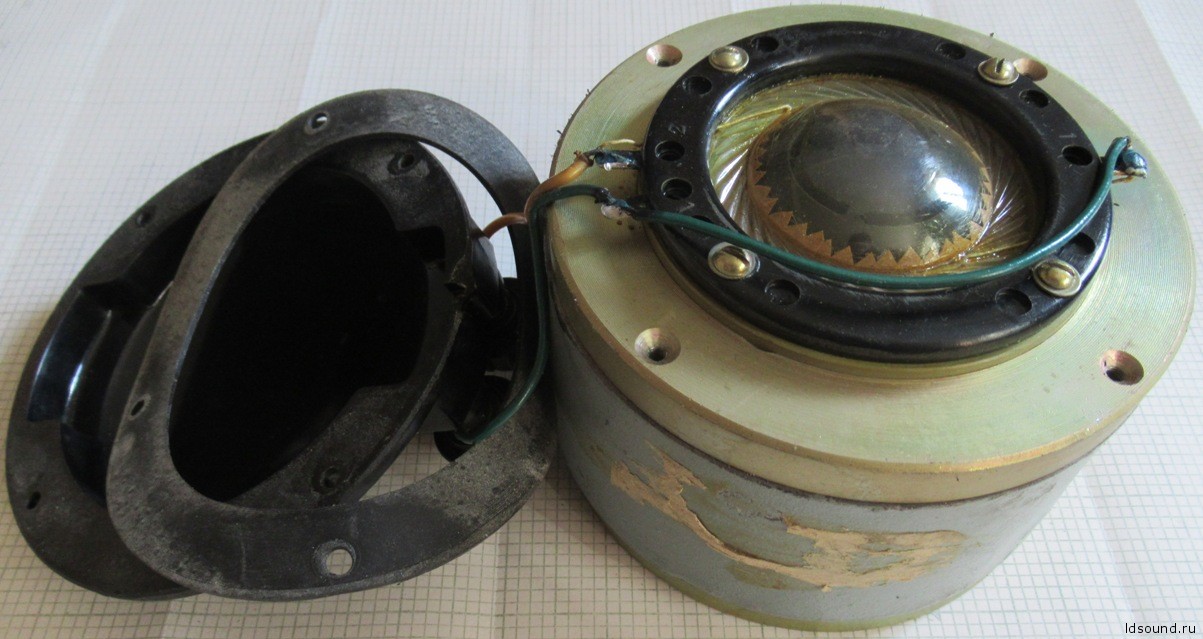

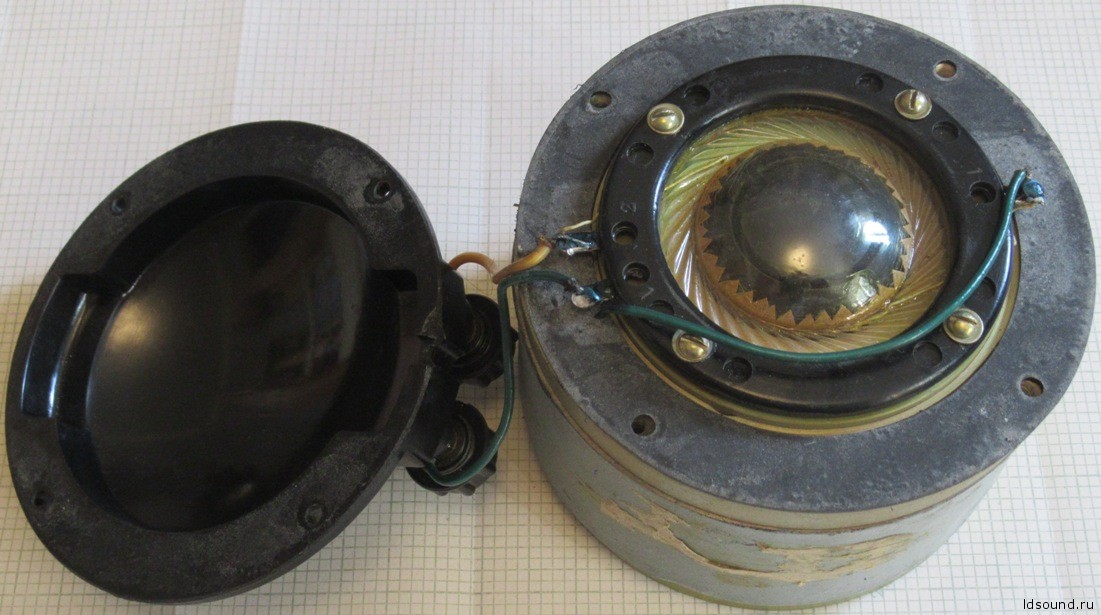

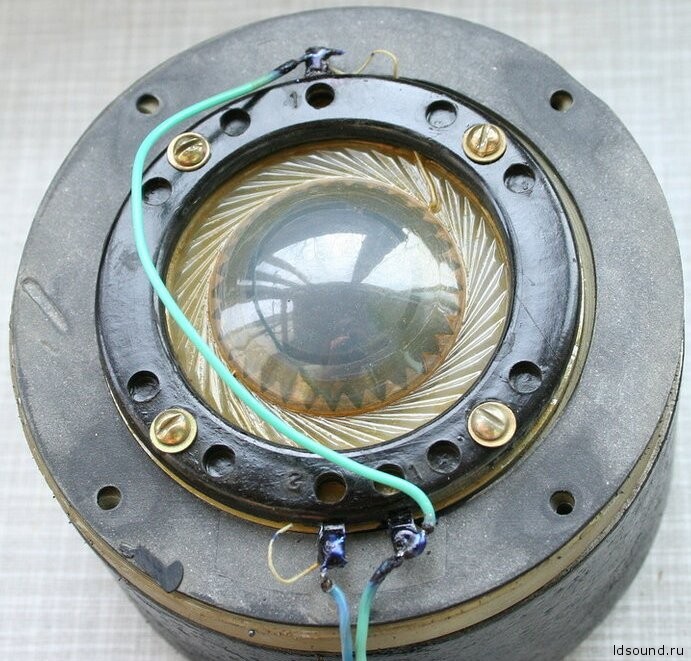

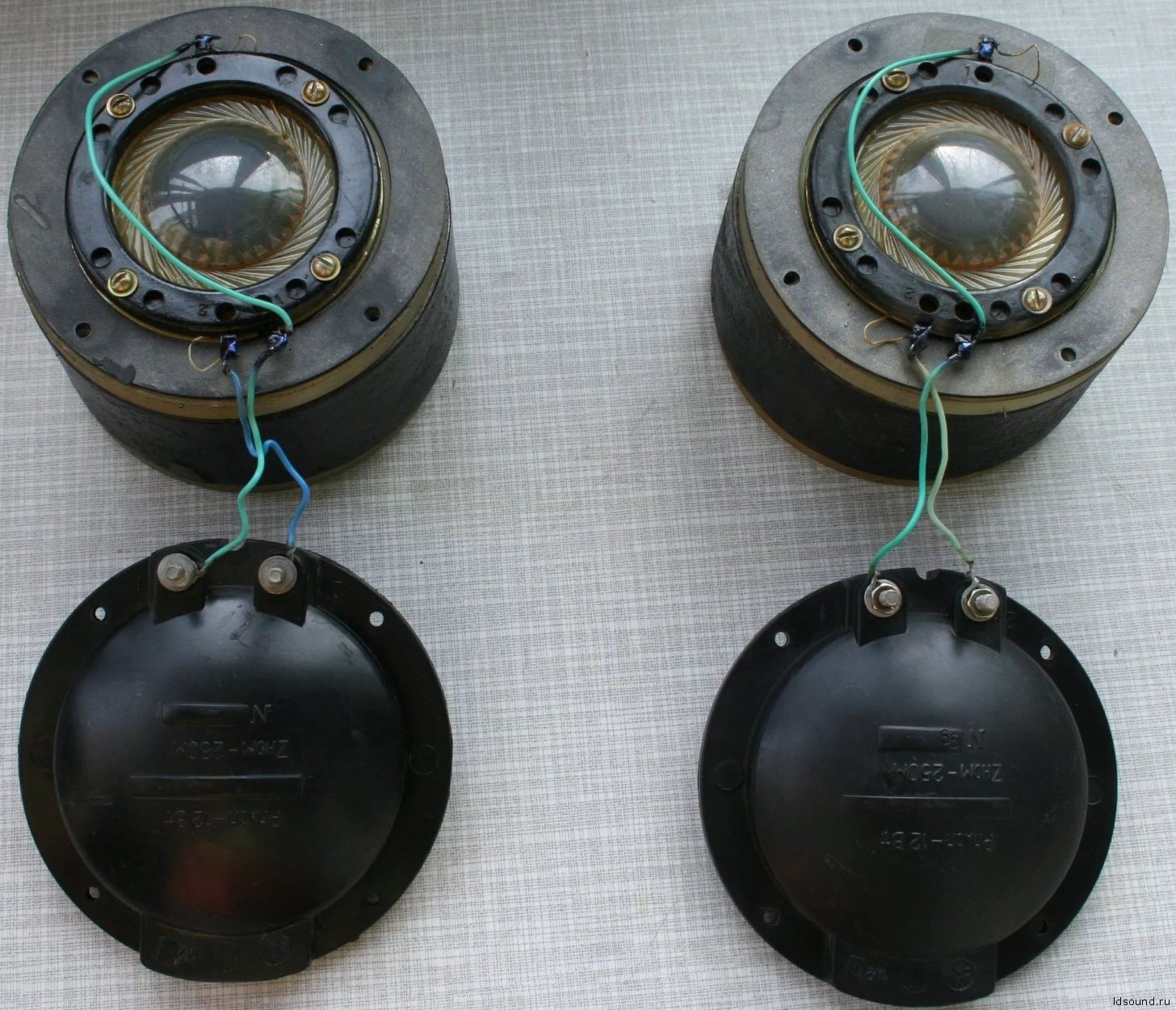

Динамики со снятой крышкой:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Благодарность Станиславу за отдельные фото.
