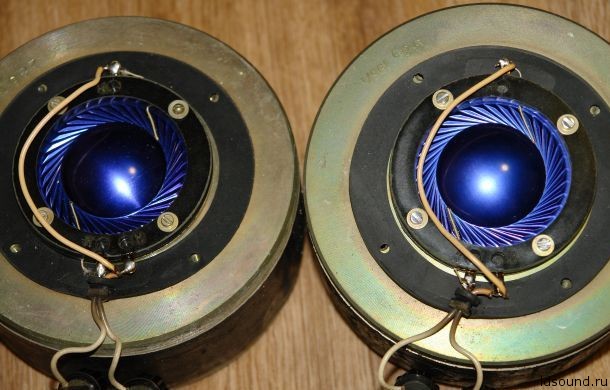

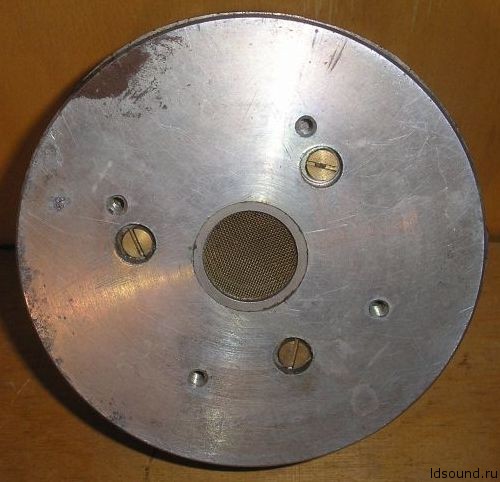

Высокочастотная головка, электродинамическая. Выпуск с 1959 года.
^Нажмите для увеличения^
^Нажмите для увеличения^
Основные технические характеристики:
Эффективный диапазон частот: 800 – 12000 Гц
Номинальная мощность: 8 Вт
Максимальная мощность: 12 Вт
Неравномерность АЧХ: 14 дБ
Номинальное электрическое сопротивление: 22 Ом
Диаметр излучающей поверхности: 39 мм
Вес излучателя: 1,2 г
Индукция в воздушном зазоре: 17000 гс
Размеры: Ø141х95 мм
Вес: 6 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:
Излучатель и подвижная система

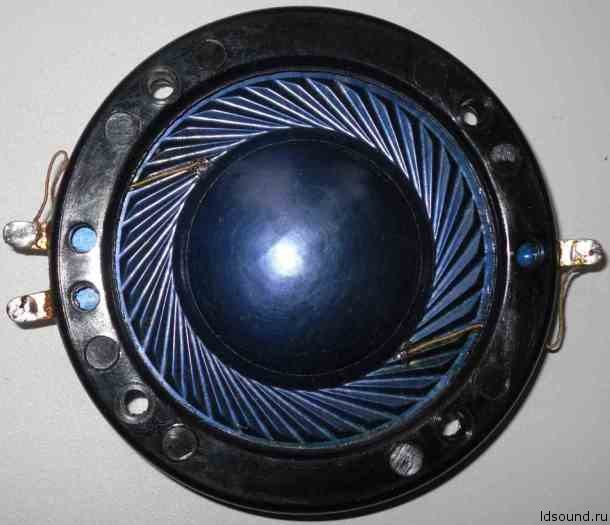

Излучатель представляет собой сферическую диафрагму из дюралюминиевой фольги толщиной 0,06 мм. Подвес имеет форму тангенциального гофра. Подвес и излучатель являются одним целым. Центрирующая шайба плоская металлическая с тангенциальным подвесом. Высота предрупорной камеры 0,6-0,8 мм.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Звуковая катушка
Катушка изготовлена из намоточной изоляционной бумаги толщиной 0,05 мм. Внешний диаметр звуковой катушки 40 мм, внутренний 39,4 мм. Катушка намотана проводом марки ПЭАТ диаметром 0,11 мм. Намотка двухслойная, общее число витков 58.
^Нажмите для увеличения^
^Нажмите для увеличения^
Магнитная система
Керн диаметром 39 мм. Диаметр отверстия в верхнем фланце 40,5 мм. Габариты воздушного зазора: ширина 0,75 мм, высота 3 мм. Магнит литой кольцевой марки ЮДН-4. Диаметр магнита 141 мм, высота 45 мм. Вес магнита 3,62 кг. Зазоры: каркас-керн 0,2 мм, катушка-фланец 0,25 мм.
